Ошибки и ремонт частотных преобразователей ERMAN в Айруме

Ремонт частотных преобразователей ERMAN

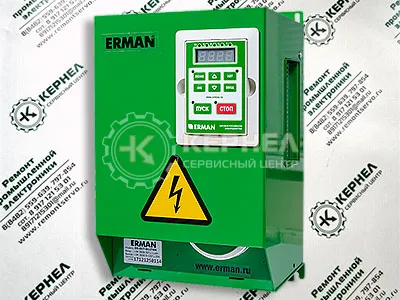

Ремонт частотных преобразователей ERMAN

Ремонт частотного преобразователя ERMAN, впрочем, как и ремонт частотников других производителей имеет ряд особенностей в силу своего конструктива. Частотные преобразователи, точнее их начинка делятся на две части:

  • Аппаратная часть,
  • Программная часть.

Частотники данного производителя не являются исключением из правил, именно поэтому ремонт частотного преобразователя ERMAN имеет точно такой же ряд особенностей, как и у других преобразователей.

Диагностировать ту или иную неисправность помогают коды ошибок частотного преобразователя, которые отображаются на небольшом дисплее, расположенном на лицевой панели привода. Коды ошибок частотного преобразователя ERMAN в зависимости от серии описаны в инструкции, пользователя которые можно скачать с нашего сайта.

Ремонт частотных преобразователей ERMAN в Айруме, как и любых других преобразователей, выпущенных под другими брендами, всегда начинается с аппаратной части, после успешного ремонта аппаратной части наступает очередь программной.

Настройка частотного преобразователя ERMAN также прописана в инструкции завода производителя, для каждой серии частотных преобразователей настройка будет индивидуальной, так как каждая линейка преобразователей решает свои собственные задачи, этим обусловливается широкая номенклатура данного промышленного оборудования.

Ремонт частотных преобразователей ERMAN в сервисном центре

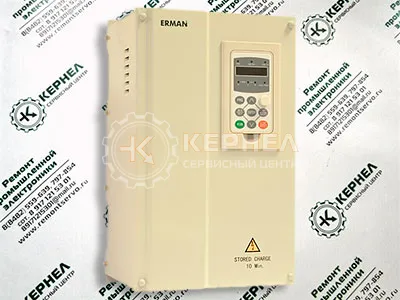

Ремонт частотных преобразователей ERMAN

Компания «Кернел» производит ремонт частотных преобразователей ERMAN в Айруме с 2002 года. За время существования компании наши сотрудники накопили колоссальный опыт в ремонте преобразователей частоты такого известного производителя как ERMAN. Ремонт подобного промышленного оборудования ответственное и сложное занятие, требующие максимальной отдачи, профессионализма и максимально полной материальной базе.

Специалисты нашего сервисного центра максимальное внимание уделяют качеству исполнения ремонта, программирования и настройке промышленных преобразователей частоты, не зависимо от производителя данного промышленного оборудования. Именно поэтому мы смело даем гарантию на все выполненные работы шесть месяцев.

Ремонт частотных преобразователей ERMAN в Айруме производится исключительно с использованием оригинальных запасных частей, на компонентном уровне с применением высокотехнологичного диагностического оборудования, квалифицированным персоналом с инженерным образованием.

В случае выхода из строя преобразователя частоты на вашем производстве либо появились проблемы с приводом, которые вы не можете решить самостоятельно, мы всегда рады вам помочь. Специалисты нашего сервисного центра в минимальные сроки проведут глубокую диагностику с последующим ремонтом частотного преобразователя ERMAN.

Инженеры сервисного центра выполняют качественный ремонт частотных преобразователей ERMAN всех серий, когда-либо выпускаемых компанией.

Серия ПЧТипы частотных преобразователей ERMAN
ERMAN E-V300-Р E-V300P-5R5PT4; E-V300-7R5PT4; E-V300-011PT4; E-V300-015PT4; E-V300-018PT4; E-V300-022PT4; E-V300-030PT4; E-V300-037PT4; E-V300-045PT4; E-V300-055PT4; E-V300-075PT4; E-V300-093PT4; E-V300-110PT4; E-V300-132PT4; E-V300-160PT4; E-V300-200PT4; E-V300-220PT4; E-V300-250PT4; E-V300-280PT4; E-V300-315PT4; E-V300-355PT4; E-V300-400PT4
ERMAN E-V300-G E-V300-2R2G/3R7PT4; E-V300-7R5G/011PT4; E-V300-018G/022PT4; E-V300-030G/037PT4; E-V300-045G/055PT4; E-V300-075G/090PT4; E-V300-110G/132PT4; E-V300-160G/200PT4; E-V300-220G/250PT4; E-V300-280G/315PT4; E-V300-450G/500PT4
ERMAN E-V300 E-V300-0R4GS2; E-V300-0R7GS2; E-V300-1R5GS2; E-V300-2R2GS2; E-V300-R75GT4; E-V300-1R5GT4; E-V300-2R2GT4; E-V300-3R7GT4; E-V300-5R5GT4; E-V300-7R5GT4; E-V300-011PT4; E-V300-015PT4; E-V300-018PT4; E-V300-022GT4; E-V300-030GT4; E-V300-055GT4; E-V300-075PT4; E-V300-200GT4; E-V300-220PT4; E-V300-315GT4; E-V300-400PT4
ERMAN ER-01T ER-01T-011T4; ER-01T-015T4; ER-01T-018T4; ER-01T-022T4; ER-01T-030T4; ER-01T-037T4; ER-01T-045T4; ER-01T-055T4; ER-01T-075T4
ERMAN ER-02T-220 ER-02T-6R5S2M; ER-02T-009S2M; ER-02T-011S2M; ER-02T-013S2M; ER-01T-030T4M; ER-01T-037T4M; ER-01T-045T4M; ER-01T-055T4M; ER-01T-075T4M; ER-01T-093T4M
ERMAN E-V81 WIN-V81G-0R4S2B; WIN-V81G-0R7S2B; WIN-V81G-1R5S2B; WIN-V81G-2R2S2B; WIN-V81G-0R7T4B; WIN-V81G-1R5T4B; WIN-V81G-2R2T4B; WIN-V81G-3R7T4B; WIN-V81G-5R5T4B; WIN-V81G-7R5T4B; WIN-V81G-011T4B; WIN-V81G-015T4B; WIN-V81G-018T4; WIN-V81G-110T4; WIN-V81G-160T4; WIN-V81G-250T4; WIN-V81G-400T4; WIN-V81P-7R5T4B; WIN-V81P-018T4B; WIN-V81P-110T4; WIN-V81P-280T4; WIN-V81P-450T4
ERMAN E-9Р E-9P-045T4; E-9P-055T4; E-9P-075T4; E-9P-093T4; E-9P-110T4; E-9P-132T4; E-9P-160T4; E-9P-185T4; E-9P-200T4
ERMAN E-V63 Е-V63-0R7S2; Е-V63-1R5S2; Е-V63-2R2S2; Е-V63-0R7T4; Е-V63-1R5T4; Е-V63-2R2T4; Е-V63-3R7T4; Е-V63-5R5T4; Е-V63-7R5T4; Е-V63-011T4; Е-V63-015T4
ERMAN E-V63 E-V63-0R2S2; E-V63-0R7S2; E-V63-2R2S2; E-V63-0R7T4; E-V63-2R2T4; E-V63-5R5T4; E-V63-011T4; E-V63-018T4; E-V63-030T4; E-V63-045T4; E-V63-075T4; E-V63-110T4; E-V63-160T4; E-V63-220T4; E-V63-280T4; E-V63-355T4; E-V63-400T4
ERMAN Е-VA (VC) ELM-VA-1R5-3R7; ELM-VA-5R5-7R5; ELM-VA-055-075; ELM-VA-160-200; ELM-VA-500; ELM-VA-560-800; ELM-VA-037-110; ELM-VA-245-315; ELM-VA-710-1000; ELM-VC-160-200; ELM-VC-055-075; ELM-VC-037-045; ELM-VC-160-200; ELM-VC-1000; ELM-VC-132-220; ELM-VC-355-500; ELM-VC-560-630
ERMAN Е-VC Е-VC-1R5; Е-VC-3R7; Е-VC-7R5; Е-VC-015; Е-VC-022; Е-VC-037; Е-VC-055; Е-VC-093; Е-VC-132; Е-VC-185; Е-VC-220; Е-VC-280; Е-VC-355; Е-VC-500; Е-VC-630; Е-VC-800; Е-VC-1000
ERMAN ER-G-220 ER-G-220-01; ER-G-220-02 (ERMANGIZER)
ERMAN E-9PF E- 9PF-011T4; E- 9PF-015T4; E- 9PF-018T4; E- 9PF-022T4; E- 9PF-030T4; E- 9PF-037T4; E- 9PF-045T4; E- 9PF-055T4; E- 9PF-075T4

В данной таблице присутствуют далеко не все частотные преобразователи ERMAN ремонт которых предлагает наш сервисный центр.

Ошибки частотного преобразователя ERMAN

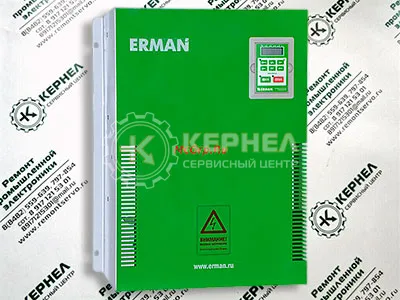

Ремонт частотных преобразователей ERMAN

В процессе работы выходит из строя даже самое надежное промышленное оборудование. Частотники в наше время, нашли широкое применение абсолютно во всех сферах промышленности, управляя как мини моторами в оргтехнике, так и гигантскими двигателями в горнодобывающей промышленности.

Для простоты общения со столь сложной электроникой все частотные преобразователи оснащены небольшими дисплеями с помощью которых выводятся информационные сообщения с кодами ошибок, расшифровав которые можно сразу же узнать причину ее возникновения. Если учесть распространенность данной промышленной электроники, то появляется острая нужда в расшифровке кодов ошибок частотных преобразователей. В этой статье мы рассмотрим одного из самых известных производителей промышленной электроники имеющему уважение во всем мире, ERMAN и серию сервоприводов E-V300.

Существует несколько видов ошибок, некоторые из них можно устранить автоматически, а некоторые возможно исправить только, обратившись в специализированный сервисный центр. В руководстве пользователя прописаны все коды ошибок частотного преобразователя ERMAN и их расшифровка.

Коды ошибок частотного преобразователя ERMAN E-V300

НаименованиеОшибкаПричинаУстранение

E.IGbt

Сработала Защита ПЧ

Err01
  1. Короткое замыкание в выходном контуре ПЧ
  2. Слишком длинный кабель между преобразователем и двигателем.
  3. Перегрев силового модуля ПЧ
  4. Обрыв связи внутри ПЧ
  5. Отказ платы процессора
  6. Отказ платы драйверов
  7. Отказ силового модуля ПЧ
  1. Устранить внешние неисправности
  2. На выходе ПЧ установить моторный дроссель или выходной фильтр
  3. Проверить, не засорён ли воздуховод, вентилятор и устранить существующие проблемы.
  4. Восстановить электрические связи внутри ПЧ
  5. Обратиться за техподдержкой

E.oCAC

Перегрузка по току при разгоне

Err02
  1. Слишком малое время разгона
  2. Неправильный выбор усиления крутящего момента или зависимости V/f
  3. Низкое напряжение питания
  4. Выходной контур ПЧ закорочен на землю или двигатель имеет короткозамкнутые витки
  5. В режиме векторного управления не установлены параметры
  6. Запуск на вращающийся двигатель
  7. Резко увеличена нагрузка при разгоне
  8. Применён ПЧ недостаточной мощности
  1. Увеличить время разгона
  2. Отрегулировать ручное усиление крутящего момента или кривую V/f
  3. Увеличить напряжение питания
  4. Устранить внешние неисправности
  5. Установить параметры режима векторного управления
  6. Выбрать подхват частоты или перезагрузиться после остановки двигателя
  7. Устранить резкое увеличение нагрузки при разгоне
  8. Применить ПЧ большей мощности

E.oCdE

Перегрузка по току при торможении

Err03
  1. Заземлены или закорочены силовые цепи на выходе ПЧ
  2. Не определены параметры векторного управления
  3. Слишком малое время торможения
  4. Низкое напряжение питания
  5. Резко увеличена нагрузка при торможении
  6. Не установлен тормозной блок и/или тормозной резистор
  1. Устранить внешнюю неисправность
  2. Установить параметры векторного управления
  3. Увеличить время торможения
  4. Увеличить напряжение питания
  5. Устранить резкое увеличение нагрузки при торможении
  6. Установить тормозной блок и/или тормозной резистор

E.oCCo

Перегрузка по току при постоянной скорости

Err04
  1. Заземлены или закорочены силовые цепи на выходе ПЧ
  2. Не определены параметры векторного управления
  3. Низкое напряжение питания
  4. Резко увеличена нагрузка
  5. Применён ПЧ недостаточной мощности
  1. Устранить внешнюю неисправность
  2. Установить параметры векторного управления
  3. Увеличить напряжение питания
  4. Устранить резкое увеличение нагрузки
  5. Применить ПЧ большей мощности

E.oUAC

Перегрузка по напряжению при разгоне

Err05
  1. Не установлен тормозной блок и/или тормозной резистор
  2. Высокое входное напряжение
  3. Большой момент инерции механизма
  4. Слишком малое время разгона
  1. Установить тормозной блок и/или тормозной резистор
  2. Уменьшить входное напряжение
  3. Снизить момент инерции механизма или установить тормозной блок и/или тормозной резистор
  4. Увеличить время разгона

E.oUdE

Перегрузка по напряжению при торможении

Err06
  1. Высокое входное напряжение
  2. Большой момент инерции механизма
  3. Слишком малое время торможения
  4. Не установлен тормозной блок и/или тормозной резистор
  1. Уменьшить входное напряжение
  2. Снизить момент инерции механизма или установить тормозной блок и/или тормозной резистор
  3. Увеличить время торможения
  4. Установить тормозной блок и/или тормозной резистор

E.oUCo

Перегрузка по напряжению при постоянной

Err07
  1. Большой момент инерции механизма
  2. Высокое входное напряжение
  1. Снизить момент инерции механизма или установить тормозной блок и/или тормозной резистор.
  2. Уменьшить входное напряжение

E.CPF

Недопустимое напряжение

Err08 Напряжение электросети вне допустимого диапазона
  1. Отрегулировать напряжение до допустимого уровня
E.LU
пониженное
напряжение
питания
Err09
  1. Провал напряжения в сети питания
  2. Входное напряжение ниже допустимого диапазона
  3. Пониженное напряжение шины постоянного тока
  4. Отказ выпрямителя и нагрузочного сопротивления
  1. Сбросить Аварию
  2. Увеличить напряжение электросети
  3. Обратиться за техподдержкой

E.oL1

Перегрузка ПЧ

Err10
  1. Применён ПЧ недостаточной мощности
  2. Перегружен или остановился двигатель
  1. Применить ПЧ большей мощности
  2. Уменьшить нагрузку на двигатель, проверить двигатель и механическую систему

E.oLt

Перегрузка
двигателя

Err11
  1. Применён ПЧ недостаточной мощности
  2. Неправильно установлен F8-02
  3. Перегружен или остановился двигатель
  1. Применить ПЧ большей мощности
  2. Правильно установить P9.01
  3. Уменьшить нагрузку на двигатель, проверить двигатель и механическую систему

E.ILF

Отсутствие фазы на входе

Err12
  1. Отказ в плате драйверов
  2. Отказы в цепях защиты ПЧ
  3. Отказ процессорной платы
  4. Отказ в цепях входного напряжения электросети ПЧ
  1. Обратиться за техподдержкой
  2. Устранить неисправности в цепях входного напряжения электросети ПЧ

E.oLF

Отсутствие фазы на выходе

Err13
  1. Неисправность кабеля между преобразователем и двигателем
  2. Дисбаланс токов двигателя
  3. Отказ платы драйверов
  4. Отказ силового модуля
  1. Устранить неисправность кабеля
  2. Устранить неисправность двигателя
  3. Обратиться за техподдержкой

E.oH1

Перегрев модуля

Err14
  1. Воздуховод засорён
  2. Вентилятор поврежден
  3. Высокая окружающая температура
  4. Повреждён терморезистор модуля
  5. Повреждён силовой модуль ПЧ
  1. Очистить воздуховод
  2. Заменить вентилятор
  3. Понизить окружающую температуру ПЧ
  4. Обратиться за техподдержкой

E.EIOF

Неисправно внешнее

Err15
  1. Отсутствует сигнал на входе DI
  2. Отсутствует сигнал на выходе IO
  1. Перезагрузить ПЧ.

E.CoF1

Нет связи по последовательному интерфейсу

Err16
  1. Обрыв, замыкание в кабеле связи
  2. Неправильно выбран тип карты связи в параметре P0.28
  3. Неправильно установлены параметры связи в группе PD
  4. Ошибки в работе энкодера и в положении механизма
  1. Проверить кабель связи
  2. Правильно установить тип карты связи
  3. Правильно установить параметр связи в PD
  4. Проверить кабель энкодера

E.rECF

Неисправен контактор

Err17
  1. Отсутствует фаза на входе
  2. Отказ контактора, силовой платы ПЧ
  1. Устранить неисправность во внешней цепи
  2. Заменить ПЧ, силовую плату ПЧ или контактор

E.HALL

Отказ датчика

Err18
  1. Отказ платы ПЧ
  2. Отказ датчика Холла
  1. Обратиться за техподдержкой

E.tUnE

Ошибка настройки двигателя

Err19
  1. Превышено время идентификации параметра
  2. Неправильно установлены параметры двигателя
  1. Проверить кабель между преобразователем и двигателем
  2. Установить правильно параметры по паспорту двигателя

E.PG1

Отказ энкодера/PG- карты

Err20
  1. Отказ энкодера
  2. Отказ PG-карты
  3. Неправильный тип энкодера
  4. Ошибка подключения энкодера
  1. Заменить энкодер
  2. Заменить PG-карту
  3. Установить правильный тип энкодера
  4. Устранить неисправность в цепи

E.EEP

Ошибка считывания и записи ПЗУ

Err21
  1. Повреждена микросхема ПЗУ
  1. Обратиться за техподдержкой

E.HArd

Авария ПЧ

Err22
  1. Перегрузка по напряжению
  2. Перегрузка по току
  1. См. Аварии «Перегрузка по напряжению»
  2. См. Аварии »Перегрузка по току»

E.Shot

Короткое замыкание на землю

Err23
  1. Короткое замыкание кабеля или обмоток двигателя на землю
  1. Заменить кабель или двигатель

E.ArA

Достижение суммарного времени работы

Err26
  1. Достигнуто суммарное время работы
  1. Сбросить счетчик, используя функцию инициализации параметра

E.USt1

Авария, определенная пользователем 1

Err27
  1. Произошла Авария, определенная пользователем 1
  1. Выполнить перезагрузку ПЧ

E.USt2

Авария, определенная пользователем 2

Err28
  1. Произошла Авария, определенная пользователем 2
  1. Выполнить перезагрузку ПЧ

E.APA

Достигнуто суммарное время наработки ПЧ

Err29
  1. Достигнуто суммарное время наработки ПЧ
  1. Сбросить счетчик, используя функцию инициализации параметра

E. ULF

Отсутствует нагрузка

Err30
  1. Рабочий ток ПЧ меньше F8-15.
  1. Проверить подключение нагрузки.
  2. Проверить соответствие параметров F8-15, F8-16 реальным условиям работы.

E.PID

Потеряна обратная связь ПИД в процессе работы

Err31
  1. Обратная связь ПИД менее установленного значения Fb-25
  1. Проверить сигнал обратной связи ПИД или установить правильное значение Fb-25

E.CbC

Ограничение формы токов

Err40
  1. Избыточная нагрузка или останов двигателя
  2. Недостаточная мощность ПЧ
  1. Уменьшить нагрузку и проверить двигатель и механическую систему
  2. Применить ПЧ большей мощности

E.tSr

Ошибка переключения двигателя

Err41
  1. Замена текущего двигателя при работающем преобразователе
  1. Переключить двигатель после остановки ПЧ.

E.SdL

Превышено допустимое отклонение скорости

Err42
  1. Неправильно установлены параметры F8-20, F8-21
  2. Неправильно установлены параметры энкодера F8…
  3. Параметры не идентифицированы
  1. Установить правильно параметры F8-20, F8-21 в соответствии с реальной ситуацией
  2. Правильно установить параметры энкодера двигателя
  3. Установить параметры двигателя

E.oSF

Превышена скорость двигателя

Err43
  1. Параметры не идентифицированы
  2. Неправильно установлены параметры энкодера
  3. Неправильная установка параметров проверки F8-20, F8-21
  1. Идентификация параметров двигателя
  2. Правильно установить параметры энкодера
  3. Установить правильно параметры проверки в соответствии с реальной ситуацией

E.oHt

Перегрев двигателя

Err45
  1. Обрыв цепи датчика температуры
  2. Перегрев двигателя
  1. Проверить цепь датчика и устранить неисправность
  2. Уменьшить несущую частоту или предпринять меры по улучшению охлаждения двигателя

Документация

Руководство по эксплуатации преобразователя частоты ERMAN E-9

Скачать PDF

Руководство по эксплуатации на плату RS-485 для ПЧ ERMAN E-9PF

Скачать PDF

Руководство по эксплуатации преобразователей частоты ERMAN серии ER-01T, ER-02T

Скачать PDF

Руководство по эксплуатации преобразователя частоты ER-G-220-01

Скачать PDF

Руководство по эксплуатации преобразователя частоты ER-G-220-02 ERMANGIZER

Скачать PDF

Руководство по эксплуатации преобразователя частоты ERMAN E-V63

Скачать PDF

Руководство по эксплуатации преобразователя частоты ERMAN E-V63

Скачать PDF

Руководство по эксплуатации векторного преобразователя частоты ERMAN E-V300

Скачать PDF

Руководство по эксплуатации преобразователя частоты ERMAN E-VA, Е-VC

Скачать PDF

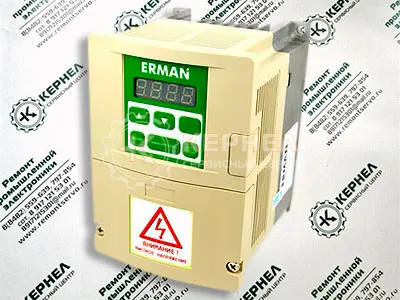

Ремонт частотных преобразователей ERMAN

Для максимально долгой и безаворийной работы частотных преобразователей важно неукоснительно соблюдать все, что прописано в документации.

Обязательно должны соблюдаться все рекомендации, изложенные в инструкции по монтажу и эксплуатации, в особенности требования по технике безопасности!

Преобразователь частоты разработан таким образом, что он пытается избежать аварийных отключений путем ограничения момента, перенапряжения и т.п.

Появление сбоев при вводе в эксплуатацию или вскоре после него обычно свидетельствует о неверной настройке или неправильном подключении.

Возникновение неисправностей или проблем после длительного режима бесперебойной работы обычно происходит по причине изменений в системе или ее окружении (например, в результате износа).

Дополнительную информацию по частотным преобразователям ERMAN можно посмотреть и скачать на офсайте.

Настройка частотного преобразователя ERMAN, программирование

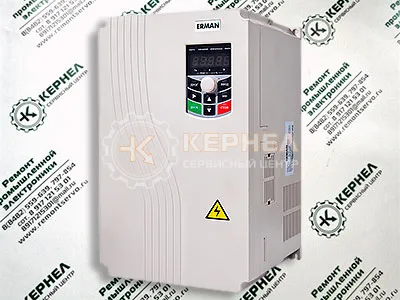

Ремонт частотных преобразователей ERMAN

Настройка частотных преобразователей ERMAN (программирование) происходит в рамках установленных производителем правил, существует общий алгоритм по программированию (настройке частотных преобразователей), относящийся ко всем производителям данного промышленного оборудования. Ниже представлена пошаговая инструкция по настройке частотных преобразователей ERMAN.

  • Выбор режима управления приводом ERMAN (управление по показанию датчиков, дистанционное управление, дистанционное управление).
  • В случае использования отдельного (выносного) монитора, настраивается вывод на него технической информации.

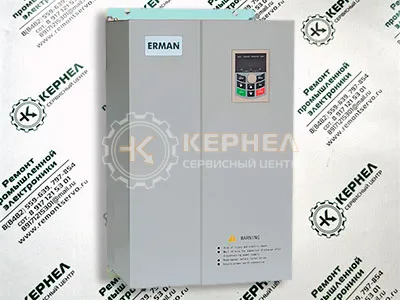

  • Далее определяем конфигурацию подключения серводвигателя. На данной стадии задаются такие параметры как- возможность применения обратной связи либо без ее применения, а в память блока заносятся данные по: величине крутящего момента, мощности потребителей, номинальное значения частоты, напряжение, ток и скорости вращения ротора.Ремонт частотных преобразователей ERMAN
  • Программируется минимально допустимая величина напряжения и частоты, а также время ускорения ротора от ноля до номинального значения.
  • И в завершении, в программу управления частотным преобразователем ERMAN вносятся функциональные данные со значениями отдельных клемм и особенностями сигналов. Отмечаются действия оборудования, выполняющиеся автоматически при отсутствии информации поступающей в оперативном режиме с датчика.

В некоторых частотниках существует пункт наличия/отсутствия фильтра в цепи питания двигателя. Этот пункт отвечает за подключение различных видов нагрузок, в том случае, когда возможно выбрать нормальное или инверсное изменение частоты при повышении уровня сигнала обратной связи.

Все настройки частотных преобразователей ERMAN приведены в технической документации к частотному преобразователю который можно скачать на свой компьютер, распечатать или просто открыть на официальном сайте ERMAN.

Оставить заявку на ремонт частотных преобразователей ERMAN

У вас вышел из строя частотник? Вам необходим срочный ремонт частотных преобразователей ERMAN в Айруме? Оставьте заявку на ремонт нажав на одноименную кнопку в верхней правой части экрана либо свяжитесь с нашими менеджерами. Связаться с ними можно несколькими способами:

  • Заказав обратный звонок (кнопка в правом нижнем углу сайта)
  • Посредством чата (кнопка расположена с левой стороны сайта)
  • Позвонив по номеру телефона:
    • +7(8482) 79-78-54;
    • +7(8482) 55-96-39;
    • +7(917) 121-53-01
  • Написав на электронную почту: 89171215301@mail.ru

Далеко не полный список производителей промышленной электроники и оборудования, ремонтируемой в нашей компании.



Похожие статьи
