Ремонт и перемотка серводвигателей FESTO в Аннау

Ремонт двигателей FESTO

Ремонт двигателей FESTOРемонт двигателей FESTO в Аннау является одним из основных направлений сервисного центра «Кернел». Электродвигатели работают с приводами FESTO, а также под управлением систем ЧПУ. Самыми распространенными сериями серводвигателей FESTO ремонт которых предлагает наша компания являются:

  • FESTO EMMS-AS
  • FESTO EMME-AS
  • FESTO EMMB-AS
  • FESTO EMMT-AS

Серводвигатели данного производителя имеют высокие параметры по перегрузкам, а также динамике разгона и широким диапазоном крутящего момента.

В процессе работы рано или поздно (зависит то эксплуатационных режимов) двигатели, как и другое промышленное оборудование выходит из строя, ремонт серводвигателя FESTO единственное экономически выгодное решение.

Специалисты сервисного центра «Кернел» более 20 лет проводят качественный ремонт двигателей FESTO в Аннау. Для максимально быстрого, а главное качественного ремонта серводвигателей FESTO потребуется специализированное помещение, оборудованное необходимым оборудованием, расходные материалы, компоненты для ремонта двигателей и конечно же квалифицированный персонал.

Благодаря вышеперечисленному ремонт двигателей FESTO проводится согласно всем техническим требованиям, в сжатые сроки. Каждый ремонт серводвигателя FESTO завершается проверкой на специализированном стенде с сервоконтроллерами FESTO в условиях максимально приближенных реальным.

Что входит в ремонт двигателей FESTO

Ремонт серводвигателей FESTOДля восстановления работоспособности дорогостоящего промышленного оборудования инженеры компании выполняют последовательно все технологические шаги. В ремонт серводвигателей FESTO в Аннау входит:

  • Внутренняя и внешняя очистка двигателя
  • Изоляция обмоток двигателя
  • Перемотка силовых обмоток серводвигателя
  • Пролачивание и сушка обмоток серводвигателя
  • Токарные работы (восстановление посадочного места подшипника)
  • Замена подшипника двигателя
  • Замена клеммников, силовых и сигнальных разъёмов
  • Ремонт датчиков обратной связи (энкодера, резольвера)
  • Изготовление и замена муфты энкодера
  • Юстировка положения датчиков обратной связи (энкодера / резольвера)

Перемотка серводвигателей FESTO

Ремонт двигателей FESTOПеремотка серводвигателей FESTO сложная и кропотливая работа под силу только настоящим профессионалам своего дела, конечно же обязательно наличие специализированных помещений и расходных материалов. Залог любого успешного ремонта — это квалифицированный специально обученный персонал и конечно же материальное оснащение, обладая всем вышеперечисленным мы гарантируем качество выполненных работ по перемотке двигателей FESTO.

Нет смысла перечислять все возможные сферы промышленности где работает данное промышленное оборудование, мы просто не найдем ни чего подобного. Электродвигатели FESTO работают как в нормальных условиях, так и в крайне агрессивных средах, что приводит к частому выходу из строя оборудования, это может быть короткое межвитковое замыкание в результате попадания скажем охлаждающей жидкости на силовые обмотки двигателя либо это может быть вызвано механическим износом, когда подшипник вырабатывает свой ресурс, что неизбежно приводит к биению крутящегося вала со всеми вытекающими из этого негативными последствиями.

Специалисты нашей компании в максимально кратчайшие сроки выполнят перемотку серводвигателя FESTO, мы делаем все возможные виды ремонта серводвигателей такие как:

  • Чистка внешнего корпуса двигателя;
  • Ремонт смазочной системы, замена смазки;
  • Ремонт протяжка и замена рефлекторных крепежных соединений;
  • Проверка крепления вентилятора;
  • Перемотка статора серводвигателя;
  • Перемотка ротора двигателя;
  • Покрытие лаком лобовых обмоточных частей
  • Ремонт якоря двигателя;
  • Ремонт статора серводвигателя;
  • Восстановление вала и посадочных мест;
  • Замена подшипников и сальников;
  • Токарные и фрезерные работы;
  • Проверка серводвигателя без нагрузки и с нагрузкой.

Ошибки и неисправности двигателей FESTO

Неисправности двигателей FESTO

Ремонт серводвигателей FESTOСамые распространенные неисправности двигателей FESTO:

  • Неисправность датчиков обратной связи (энкодер, резольвер, тахогенератор);
  • Сбито юстировочное положение энкодера двигателя;
  • Неисправность обмоток статора. (межвитковое замыкание, пробой изоляции на корпус и обрыв);
  • Износ подшипников их заклинивание;
  • Износ посадочных мест подшипников на фланцах серводвигателя;
  • Износ сальников;
  • Износ тормозной системы;
  • Размагничивание магнитов на роторе, потеря магнитных свойств;
  • Разрушение корпуса двигателя (механические повреждения или из-за работы в агрессивной среде) разъёмов;
  • Выход из строя термодатчика.

Ошибки серводвигателя FESTO

В момент аварийного останова серводвигателя, контроллер в паре с которым работает серводвигатель, показывает код ошибки, устранение которой позволит заново запустить оборудование. К сожалению не все ошибки серводвигателя FESTO нельзя устранить самостоятельно, в некоторых случаях ошибку двигателя FESTO возможно удалить лишь, обратившись в сервисный центр.

В таблице ниже приведены некоторые ошибки серводвигателя FESTO отображаемые на сервоконтроллерах FESTO CMMO-ST-C5-1-DIOP и CMMO-ST-C5-1-DION.

Ошибка

Описание

Устранение

05h

Определение нулевого угла

Не удалось однозначно определить положение ротора. Точка коммутации недействительна.)

  • Имеется ли мотор с энкодером? Если да, то подключен ли кабель энкодера? Привод заблокирован: необходимо обеспечить возможность свободного перемещения.)
  • Недопустимо высокая нагрузка: уменьшите нагрузку.)
  • Координатный привод недостаточно жестко закреплен: сделайте крепление более жестким.)
  • Полезная нагрузка недостаточно жестко закреплена на координатном приводе: сделайте соединение более жестким.)
  • Полезная нагрузка подвержена колебаниям: увеличьте жесткость нагрузки; измените собственную частоту нагрузки.)
  • При монтаже нескольких приводов в системе, подверженной колебаниям: несколько раз последовательно выполните поиск точек коммутации.)
  • Параметры регулятора неправильно настроены: определите и верно настройте параметры регулятора. Для этого, возможно, понадобится провести поиск точек коммутации без нагрузки (отсоединить нагрузку, правильно настроить массу инструмента и дополнительную массу), запустить координатный привод, подсоединить нагрузку (правильно настроить массу инструмента и дополнительную массу), определить новые параметры регулятора (см. справочную информацию FCT по параметризации регулятора), перенастроить параметризацию привода и заново запустить поиск точек коммутации с новыми параметрами регулятора.)
  • Эта ошибка также может возникнуть в том случае, если заданная сила тока мотора слишком мала для перемещения вала и нагрузки (при ее наличии). При необходимости скорректируйте настройки тока мотора.

–Возможность квитирования: ошибку можно квитировать незамедлительно. Параметризуемая (-ые) реакция (-ии) на ошибку: A

0Dh

Перегрузка по току

Короткое замыкание в моторе, в кабелях или в тормозном прерывателе.
Выходной каскад неисправен.
Неправильная параметризация регулятора тока.)

  • Проверить параметризацию регулятора тока. Неправильно параметризированный регулятор тока может (вследствие колебаний) создавать токи силой до предельного значения короткого замыкания. Такие токи, как правило, четко различимые на слух (высокочастотный свист). Проверка с помощью функции следа (Trace) в FCT (фактическое значение активного тока).)
  • Сообщение об ошибке непосредственно при подключении к источнику напряжения нагрузки: короткое замыкание в выходном каскаде. Устройство следует заменить.)
  • Сообщение об ошибке только после разблокировки выходного каскада: отсоедините штекер мотора на самом контроллере; если ошибка не исчезает, то контроллер следует заменить. Если ошибка возникает только при подсоединенном кабеле мотора, то мотор и кабель следует проверить на предмет короткого замыкания, например, с помощью мультиметра.

–Возможность квитирования: не квитируется, требуется сброс ПО. Параметризуемая (-ые) реакция (-ии) на ошибку: A

0Eh

Ошибка мотора I²t

Предел I²t для мотора достигнут. Вероятно, мотор или система привода не подходит для выполнения данной задачи вследствие слишком малых размеров.)

  • Проверьте конструктивное исполнение системы привода.)
  • Проверьте плавность хода механики.)
  • Уменьшите нагрузку/динамику, делайте более долгие перерывы.

–Возможность квитирования: ошибку можно квитировать только после устранения причины. Параметризуемая (-ые) реакция (-ии) на ошибку: B, C

2Dh

Предупреждение I²t для мотора

Предел предупреждения I²t для мотора достигнут.)

  • Это сообщение следует параметризировать как предупреждение или полностью заблокировать его (выводится как “Информация”).

–При параметризации в качестве предупреждения: предупреждение снимается, если значениеI²t становится ниже 80 %.

2Fh

Ошибка рассогласования

Ошибка рассогласования стала слишком большой. Эта ошибка может возникнуть в режиме позиционирования и скорости.)

  • Увеличьте диапазон ошибки.)
  • Ускорение, скорость, рывок или нагрузка слишком велики? Ход механики затруднен?)
  • Мотор перегружен (Активно ли ограничение по току, задаваемое устройством контроля I²t?)

–При параметризации в качестве ошибки: ошибку можно квитировать только после устранения причины. Параметризуемая (-ые) реакция (-ии) на ошибку: B, C, E, F

–При параметризации в качестве предупреждения: предупреждение снимается, если ошибка рассогласования возвращается в допустимый диапазон.

Скачать руководство пользователя серводвигателей FESTO

Серводвигатель FESTO EMMS-AS руководство пользователя.

 podkategorij Скачать PDF

Серводвигатель FESTO EMME-AS руководство пользователя.

 podkategorij Скачать PDF

Серводвигатель FESTO EMMB-AS руководство пользователя.

 podkategorij Скачать PDF

Серводвигатель FESTO EMMT-AS руководство пользователя.

 podkategorij Скачать PDF

Ремонт и настройка энкодера и резольвера FESTO

Ремонт энкодера необходим при износе подшипников, так как это влечет за собой потерю точности датчика и в самом плохом развитии событий из-за разбитых подшипников может пострадать самая важная часть энкодера, кодирующие стекло. Помимо данной неисправности датчика угла поворота часто встречаются следующие:Ремонт серводвигателей FESTO

  • Грязное кодирующие стекло или диск;
  • Поломка, неисправность сигнального разъема;
  • Не правильная форма сигналов или их отсутствие;
  • Наличие внутренней ошибки (для абсолютных энкодеров);
  • Замыкание в электросхеме энкодера.

Также влечет за собой ремонт энкодера.

Ремонт резольвера необходим в следующих случаях:

  • Обрыв одной из статорных (неподвижная часть) обмоток резольвера;
  • Обрыв одной из обмоток ротора (вращающаяся часть) резольвера;
  • Межвитковое замыкание одной из обмоток. Обычно происходит в части обмоток;
  • Сбита позиция резольвера на двигателе.

Мы предлагаем не просто квалифицированный ремонт резольвера и энкодера в сжатые сроки, а также дополнительную экономию бюджета 60%-80% от стоимости нового датчика обратной связи. На все виды ремонта мы даем 6-и месячную гарантию

Ремонтом энкодера, на данный момент занимаются далеко не все организации предлагающие услуги по ремонту промышленного оборудования, в связи с крайне сложным процессом ремонта и последующей настройкой энкодера.

Сервисный центр «Кернел» предоставляет услуги по ремонту подобного сложного промышленного оборудования как энкодеры и резольверы.

Распиновка разъемов энкодера и резольвера серводвигателей FESTO

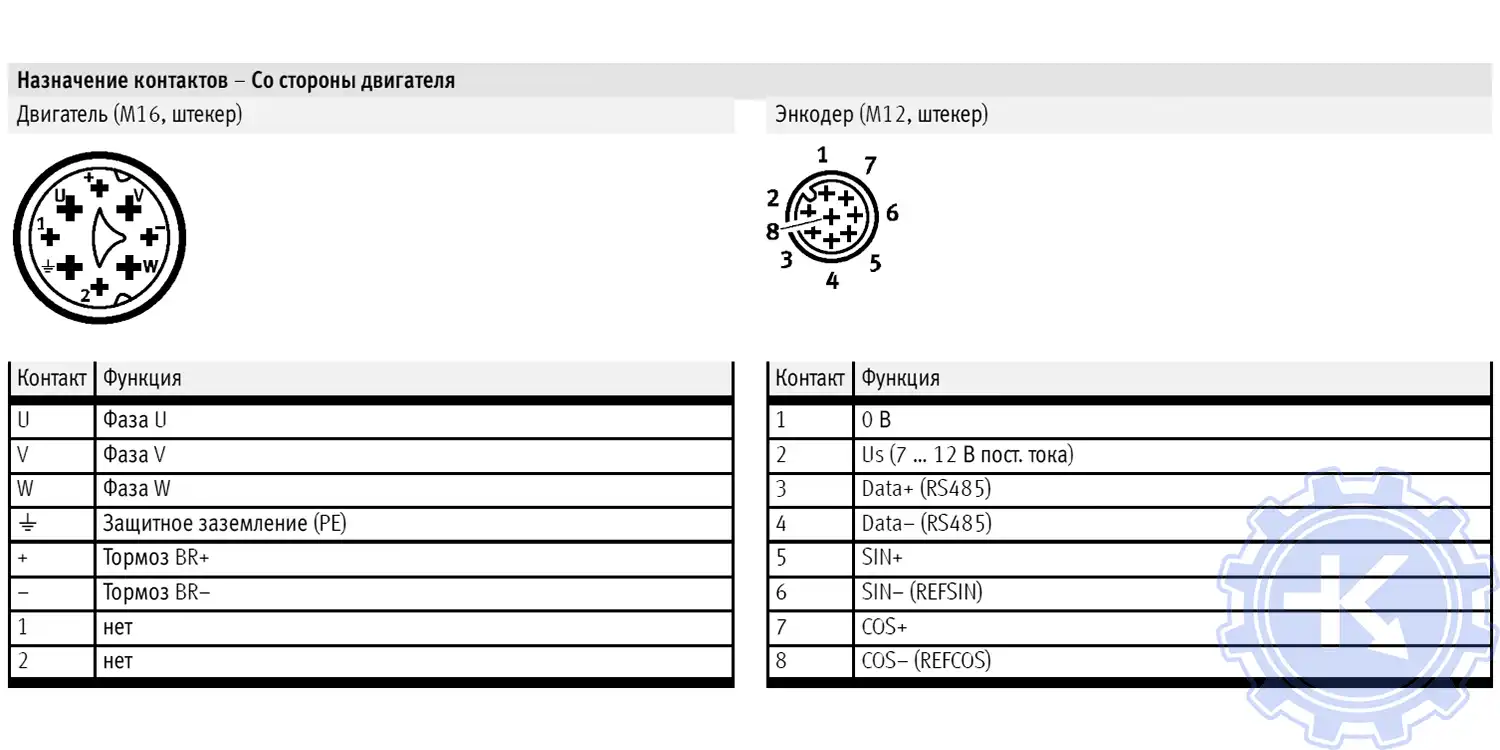

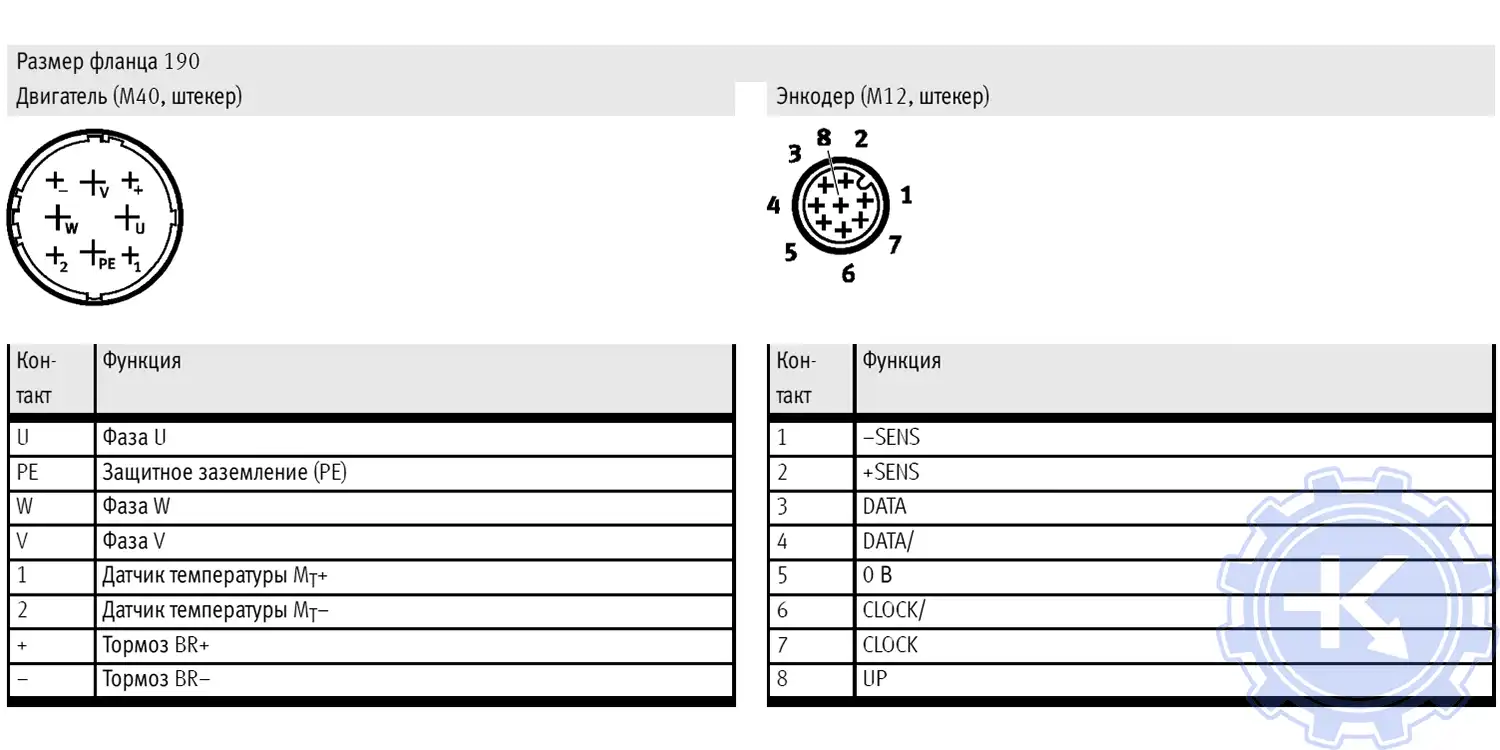

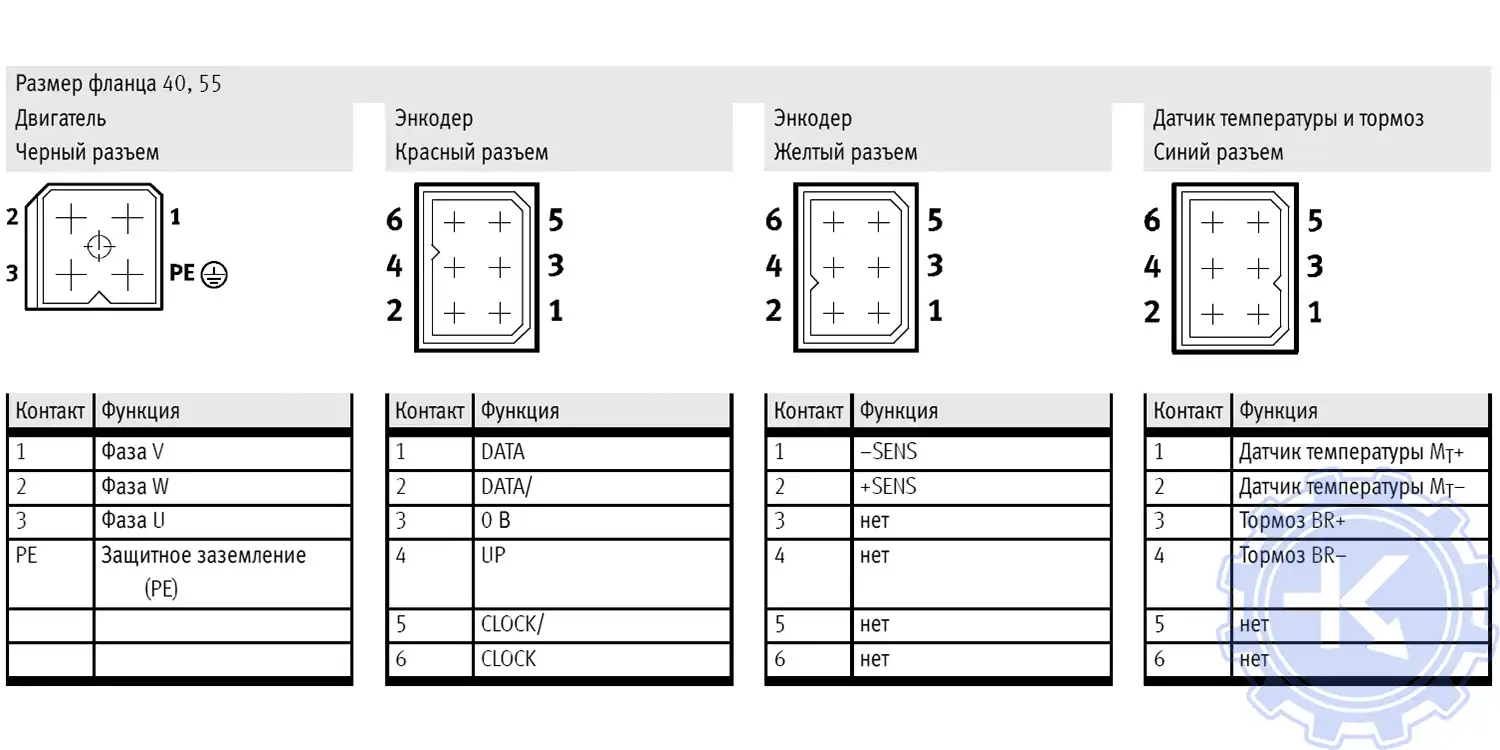

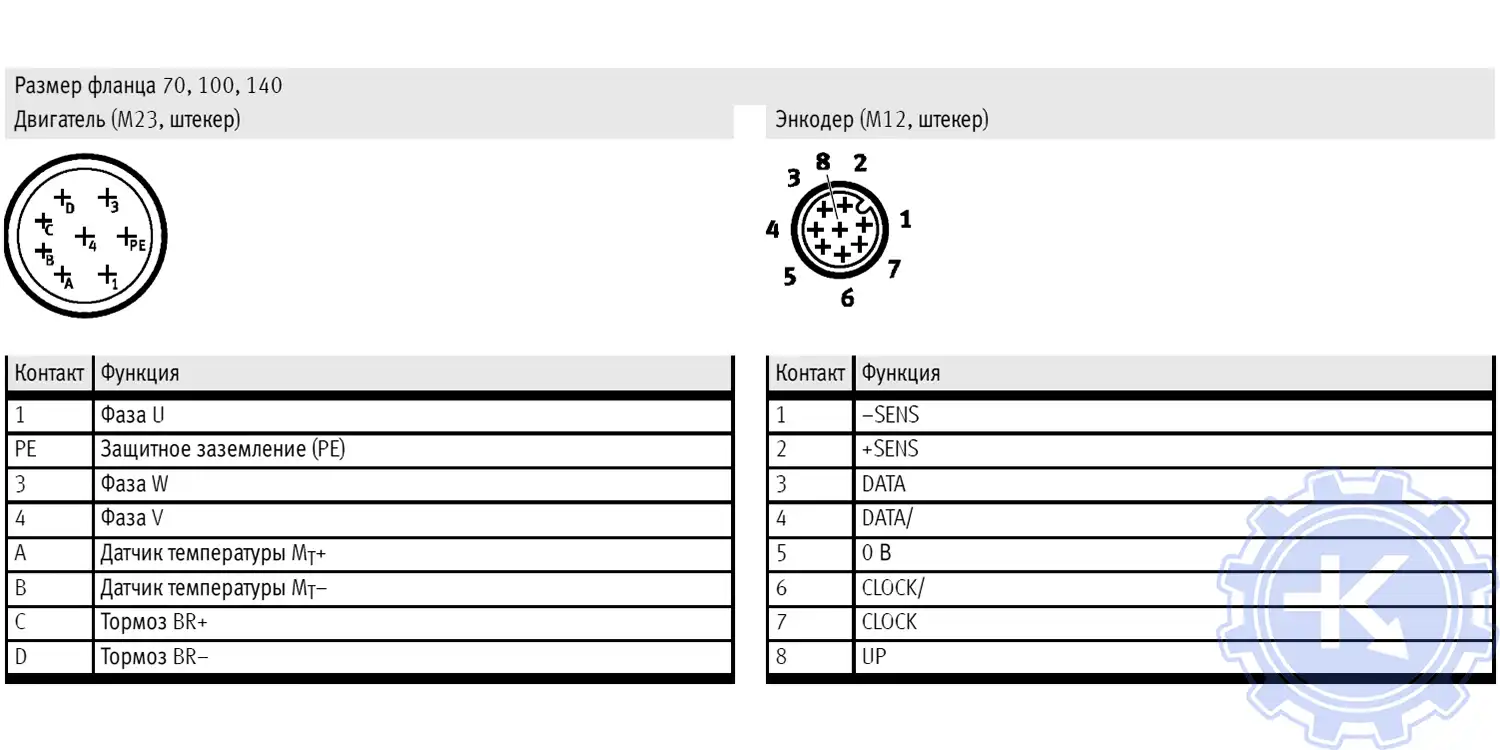

Серводвигатели EMMS-AS распиновка разъемов энкодера назначение контактов со стороны двигателя.

Серводвигатели EMMS-AS распиновка разъемов энкодера назначение контактов со стороны двигателя.

Серводвигатели EMMS-AS распиновка разъемов энкодера назначение контактов со стороны двигателя.

Серводвигатели EMMS-AS распиновка разъемов энкодера назначение контактов со стороны двигателя.

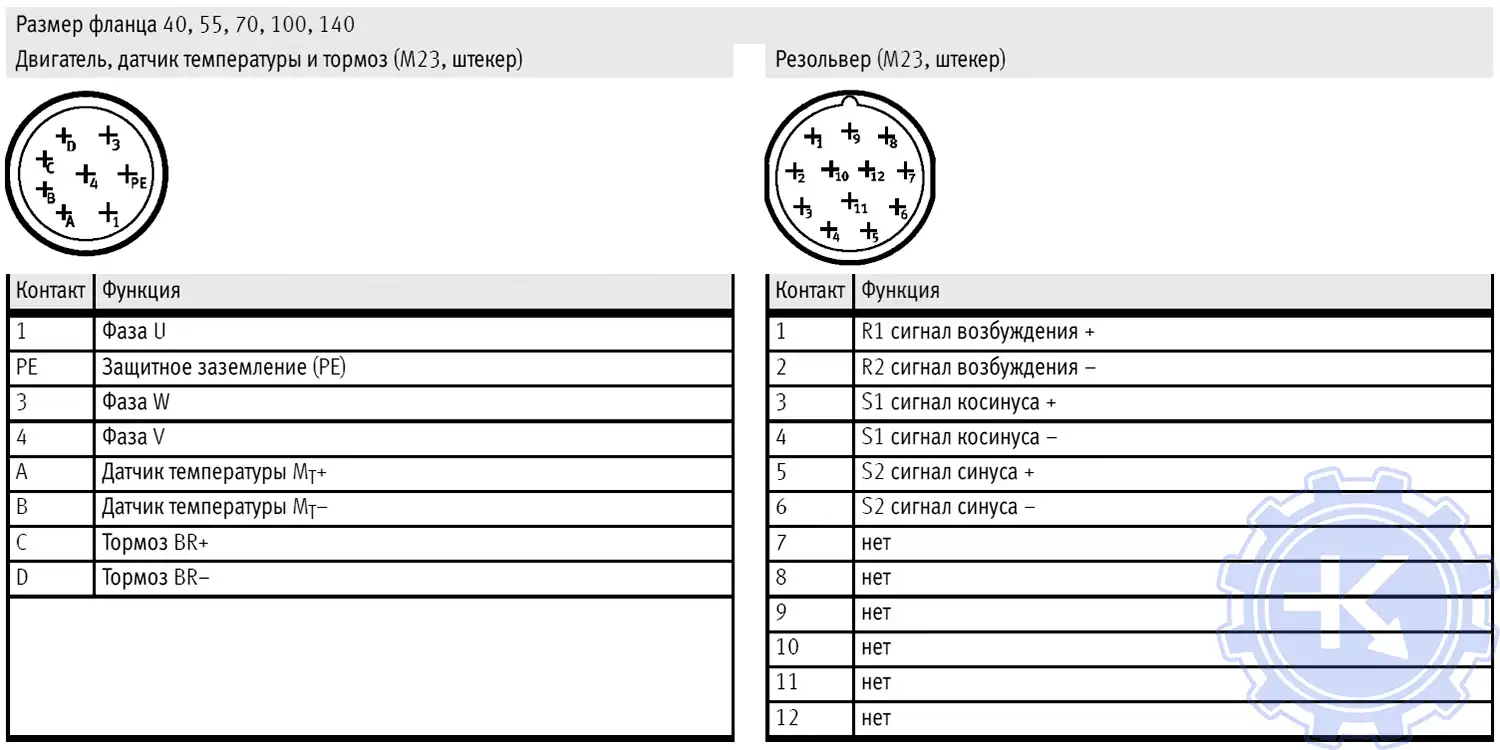

Серводвигатели EMMS-AS распиновка разъемов резольвера назначение контактов со стороны двигателя.

Серводвигатели EMMS-AS распиновка разъемов резольвера назначение контактов со стороны двигателя.

Серводвигатели EMMS-AS распиновка разъемов резольвера назначение контактов со стороны двигателя.

Серводвигатели EMME-AS распиновка разъемов энкодера назначение контактов со стороны двигателя.

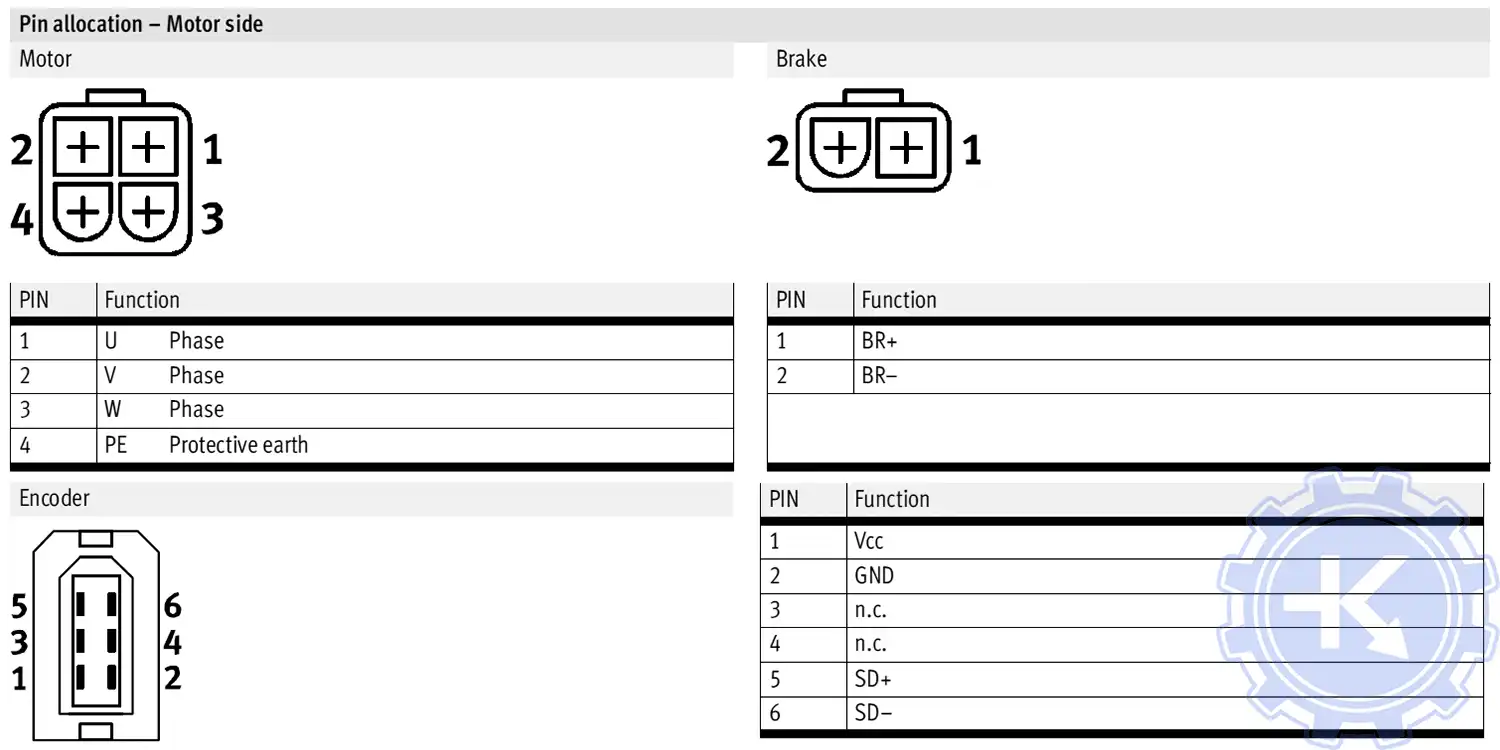

Серводвигатели EMMB-AS распиновка разъемов энкодера назначение контактов со стороны двигателя.

Серводвигатели EMME-AS распиновка разъемов энкодера назначение контактов со стороны двигателя.

Серводвигатели EMMB-AS распиновка разъемов энкодера назначение контактов со стороны двигателя.

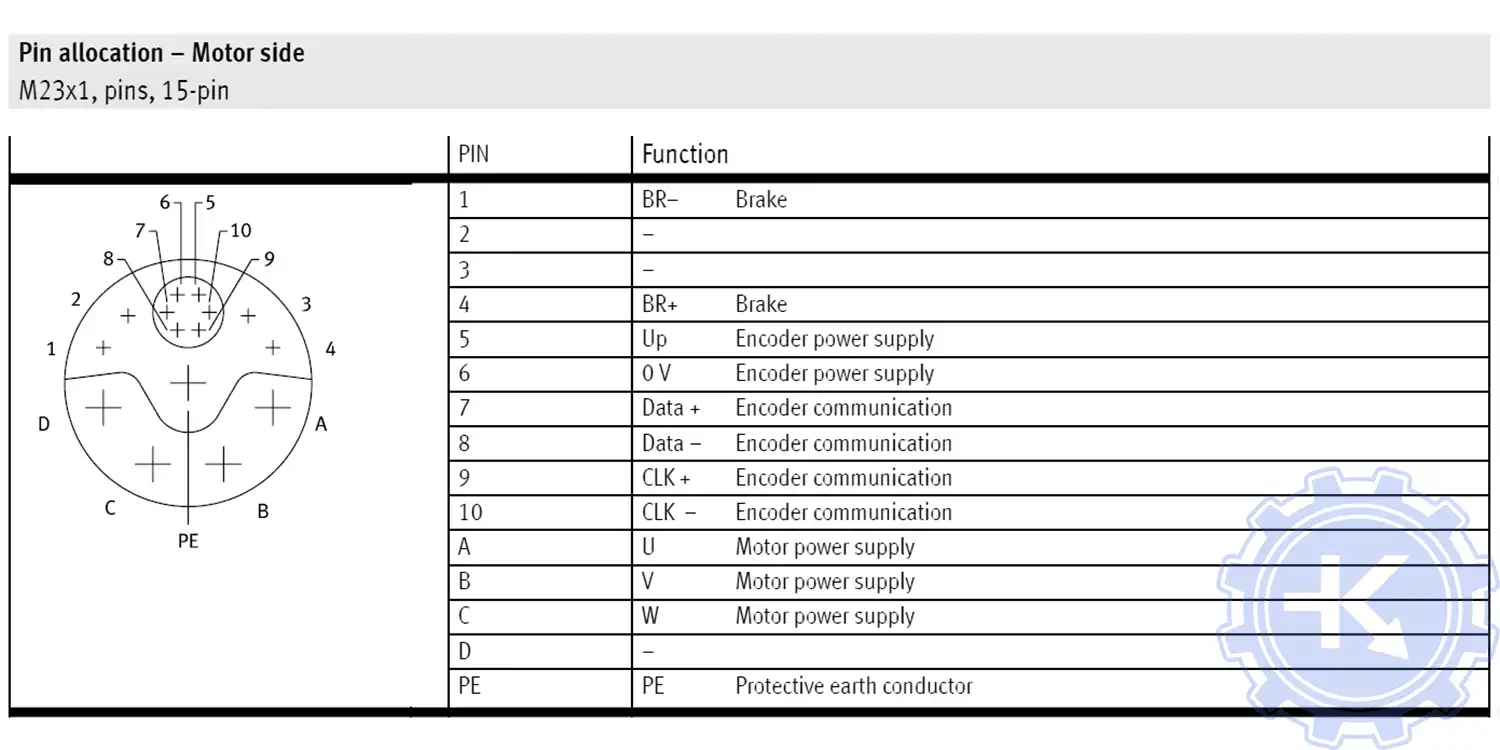

Серводвигатели EMMT-AS распиновка разъемов энкодера назначение контактов со стороны двигателя.

Серводвигатели EMMT-AS распиновка разъемов энкодера назначение контактов со стороны двигателя.

Ремонт распространенных серводвигателей FESTO

Ремонт серводвигателей FESTO EMMS-AS

Ремонт серводвигателей FESTOСерводвигатели FESTO EMMS-AS ремонт которых предлагает сервисный центр «Кернел» — это бесщеточные серводвигатели с постоянными магнитами обладающие замечательной динамикой. Успешно применяются на линейных электромеханических приводах ESBF и им подобных. Серводвигатели EMMS-AS работают с любыми датчиками обратной связи:

  • Абсолютный энкодер.
    • Цифровой однооборотный;
    • Цифровой многооборотный.
  • Резольвер.

Серводвигатель имеет различные варианты силовых обмоток, как для однофазного, так и зля трехфазного контроллера двигателя, что позволяет оптимизировать момент и улучшить скоростные характеристики.

Серводвигатели FESTO серии EMMS-AS имеют класс защиты IP65 с уплотнением разъемов электродвигателя, корпуса и IP21 вращающегося вала.

Размер фланца

Типы серводвигателей FESTO серии EMMS-AS

40мм.

EMMS-AS-40-SK-LS-TS, EMMS-AS-40-SK-LS-TM, EMMS-AS-40-SK-LS-TMB, EMMS-AS-40-SK-LS-SRB, EMMS-AS-40-MK-LS-TSB

55мм.

EMMS-AS-55-SK-LS-TS, EMMS-AS-55-SK-LS-TM, EMMS-AS-55-SK-LS-RRB, EMMS-AS-55-SK-LS-TM-S1, EMMS-AS-55-SK-LS-RRB-S1

70мм.

EMMS-AS-70-SK-LS-RMB-S1, EMMS-AS-70-SK-LV-RS, EMMS-AS-70-SK-LV-RM, EMMS-AS-70-SK-LV-RRB, EMMS-AS-70-SK-LV-RR-S1

100мм.

EMMS-AS-100-SK-HS-RS, EMMS-AS-100-SK-HS-RM, EMMS-AS-100-SK-HS-RMB, EMMS-AS-100-SK-HS-RSB-S1, EMMS-AS-100-MK-HS-RS

140мм.

EMMS-AS-140-SK-HS-RS, EMMS-AS-140-SK-HS-RSB, EMMS-AS-140-SK-HS-RM, EMMS-AS-140-SK-HS-RMB, EMMS-AS-140-SK-HS-RR

190мм.

EMMS-AS-190-SK-HS-AM-S1, EMMS-AS-190-SK-HS-AMB-S1, EMMS-AS-190-SK-HS-AR-S1, EMMS-AS-190-SK-HS-ARB-S1

Ремонт серводвигателей FESTO EMME-AS

Ремонт серводвигателей FESTOСерводвигатели FESTO EMME-AS ремонт которых предлагает сервисный центр «Кернел» — это бесщеточные серводвигатели с постоянными магнитами обладающие замечательной динамикой. Успешно применяются на линейных электромеханических приводах ELGA-BS-KF, EGC-BS-KF и им подобных. Производитель не гарантирует бесперебойную работу серводвигателя при использовании контроллеров стороннего производителя. Серводвигатели EMME-AS работают с датчиками обратной связи:

  • Абсолютный энкодер.
    • Цифровой однооборотный;
    • Цифровой многооборотный.

Серводвигатель имеет различные варианты силовых обмоток, как для однофазного, так и зля трехфазного контроллера двигателя, что позволяет оптимизировать момент и улучшить скоростные характеристики.

Серводвигатели FESTO серии EMME-AS имеют класс защиты IP65 с уплотнением разъемов электродвигателя, корпуса и IP21 вращающегося вала.

Размер фланца

Типы серводвигателей FESTO серии EMME-AS

40мм.

EMME-AS-40-S-LV-AS, EMME-AS-40-S-LV-ASB, EMME-AS-40-S-LV-AM, EMME-AS-40-S-LV-AMB, EMME-AS-40-M-LV-AS, EMME-AS-40-M-LV-ASB, EMME-AS-40-M-LV-AM, EMME-AS-40-M-LV-AMB

60мм.

EMME-AS-60-S-LS-AS, EMME-AS-60-S-LS-ASB, EMME-AS-60-S-LS-AM, EMME-AS-60-S-LS-AMB, EMME-AS-60-M-LS-AS, EMME-AS-60-M-LS-ASB, EMME-AS-60-M-LS-AM, EMME-AS-60-M-LS-AMB

80мм.

EMME-AS-80-S-LS-AS, EMME-AS-80-S-LS-ASB, EMME-AS-80-S-LS-AM, EMME-AS-80-S-LS-AMB, EMME-AS-80-S-HS-AS, EMME-AS-80-S-HS-ASB, EMME-AS-80-S-HS-AM, EMME-AS-80-S-HS-AMB, EMME-AS-80-M-LS-AS, EMME-AS-80-M-LS-ASB, EMME-AS-80-M-LS-AM, EMME-AS-80-M-LS-AMB, EMME-AS-80-M-HS-AS, EMME-AS-80-M-HS-ASB, EMME-AS-80-M-HS-AM, EMME-AS-80-M-HS-AMB

100мм.

EMME-AS-100-S-HS-AS, EMME-AS-100-S-HS-ASB, EMME-AS-100-S-HS-AM, EMME-AS-100-S-HS-AMB, EMME-AS-100-M-HS-AS, EMME-AS-100-M-HS-ASB, EMME-AS-100-M-HS-AM, EMME-AS-100-M-HS-AMB

Ремонт серводвигателей FESTO EMMB-AS

Ремонт серводвигателей FESTOСерводвигатели FESTO EMMB-AS ремонт которых предлагает сервисный центр «Кернел» — это бесщеточные серводвигатели с постоянными магнитами обладающие замечательной динамикой. Производитель не гарантирует бесперебойную работу серводвигателя при использовании контроллеров стороннего производителя. Серводвигатели EMMB-AS работают с датчиками обратной связи:

  • Абсолютный энкодер.
    • Цифровой однооборотный.

Серводвигатель имеет различные варианты силовых обмоток, как для однофазного, так и зля трехфазного контроллера электродвигателя, что позволяет оптимизировать момент и улучшить скоростные характеристики.

Серводвигатели FESTO серии EMMB-AS имеют класс защиты IP65 с уплотнением разъемов электродвигателя, корпуса и IP21 вращающегося вала.

Размер фланца

Типы серводвигателей FESTO серии EMMB-AS

40мм.

EMMB-AS-40-01-S, EMMB-AS-40-01-SB, EMMB-AS-40-01-K-S, EMMB-AS-40-01-K-SB

60мм.

EMMB-AS-60-02-S, EMMB-AS-60-04-S, EMMB-AS-60-02-SB, EMMB-AS-60-04-SB, EMMB-AS-60-02-K-S, EMMB-AS-60-04-K-S, EMMB-AS-60-02-K-SB, EMMB-AS-60-04-K-SB

80мм.

EMMB-AS-80-07-S, EMMB-AS-80-07-SB, EMMB-AS-80-07-K-S, EMMB-AS-80-07-K-SB

Ремонт серводвигателей FESTO EMMT-AS

Ремонт серводвигателей FESTOСерводвигатели FESTO EMMT-AS ремонт которых предлагает сервисный центр «Кернел» — это бесщеточные серводвигатели с постоянными магнитами обладающие замечательной динамикой. Производитель не гарантирует бесперебойную работу серводвигателя при использовании контроллеров стороннего производителя. Серводвигатели EMMT-AS работают с датчиками обратной связи:

  • Абсолютный энкодер.
    • Цифровой однооборотный.

Серводвигатель имеет различные варианты силовых обмоток, как для однофазного, так и зля трехфазного контроллера электродвигателя, что позволяет оптимизировать момент и улучшить скоростные характеристики.

Серводвигатели FESTO серии EMMT-AS имеют класс защиты IP40 вращающегося вала двигателя, для корпуса двигателя с технологией подключения RWDR IP67.

Размер фланца

Типы серводвигателей FESTO серии EMMT-AS

60мм.

EMMT-AS-60-S-LS-RS, EMMT-AS-60-S-LS-RSB, EMMT-AS-60-S-HS-RS, EMMT-AS-60-S-HS-RSB, EMMT-AS-60-S-HS-RMB, EMMT-AS-60-M-LS-RM, EMMT-AS-60-M-LS-RMB, EMMT-AS-60-M-HS-RM, EMMT-AS-60-M-HS-RSB, EMMT-AS-60-M-HS-RMB, EMMT-AS-60-L-LS-RS, EMMT-AS-60-L-LS-RM, EMMT-AS-60-L-LS-RSB, EMMT-AS-60-L-LS-RMB, EMMT-AS-60-L-HS-RS, EMMT-AS-60-L-HS-RM

80мм.

EMMT-AS-80-S-LS-RS, EMMT-AS-80-S-LS-RM, EMMT-AS-80-S-LS-RSB, EMMT-AS-80-S-LS-RMB, EMMT-AS-80-S-HS-RS, EMMT-AS-80-S-HS-RM, EMMT-AS-80-S-HS-RSB, EMMT-AS-80-S-HS-RSM, EMMT-AS-80-M-LS-RS, EMMT-AS-80-M-LS-RM, EMMT-AS-80-M-LS-RSB, EMMT-AS-80-M-LS-RMB, EMMT-AS-80-M-HS-RS, EMMT-AS-80-M-HS-RM, EMMT-AS-80-M-HS-RSB, EMMT-AS-80-M-HS-RMB

100мм.

EMMT-AS-100-S-HS-RS, EMMT-AS-100-S-HS-RM, EMMT-AS-100-S-HS-RSB, EMMT-AS-100-S-HS-RMB, EMMT-AS-100-M-HS-RS, EMMT-AS-100-M-HS-RM, EMMT-AS-100-M-HS-RSB, EMMT-AS-100-M-HS-RMB, EMMT-AS-100-L-HS-RS, EMMT-AS-100-L-HS-RM, EMMT-AS-100-L-HS-RSB, EMMT-AS-100-L-HS-RMB

В данной статье перечислены далеко не все типы двигателей FESTO ремонт которых выполняет наш сервисный центр. Наряду с выше указанными серводвигателями FESTO мы также выполняем ремонт и перемотку двигателей других производителей.
