Ошибки и ремонт частотных преобразователей Parker в Балашихе



Ремонт частотных преобразователей Parker

Ремонт частотных преобразователей Parker

Ремонт частотного преобразователя Parker, впрочем, как и ремонт частотников других производителей имеет ряд особенностей в силу своего конструктива. Частотные преобразователи, точнее их начинка делятся на две части:

  • Аппаратная часть,
  • Программная часть.

Частотники данного производителя не являются исключением из правил, именно поэтому ремонт частотного преобразователя Parker имеет точно такой же ряд особенностей, как и у других преобразователей.

Диагностировать ту или иную неисправность помогают коды ошибок частотного преобразователя, которые отображаются на небольшом дисплее, расположенном на лицевой панели привода. Коды ошибок частотного преобразователя Parker в зависимости от серии описаны в инструкции, пользователя которые можно скачать с нашего сайта.

Ремонт частотных преобразователей Parker в Балашихе, как и любых других преобразователей, выпущенных под другими брендами, всегда начинается с аппаратной части, после успешного ремонта аппаратной части наступает очередь программной.

Настройка частотного преобразователя Parker также прописана в инструкции завода производителя, для каждой серии частотных преобразователей настройка будет индивидуальной, так как каждая линейка преобразователей решает свои собственные задачи, этим обусловливается широкая номенклатура данного промышленного оборудования.

Ремонт частотных преобразователей Parker в сервисном центре

Ремонт частотных преобразователей Parker

Компания «Кернел» производитремонт частотных преобразователей Parker в Балашихе с 2002 года. За время существования компании наши сотрудники накопили колоссальный опыт в ремонте преобразователей частоты такого известного производителя как Parker. Ремонт подобного промышленного оборудования ответственное и сложное занятие, требующие максимальной отдачи, профессионализма и максимально полной материальной базе.

Специалисты нашего сервисного центра максимальное внимание уделяют качеству исполнения ремонта, программирования и настройке промышленных преобразователей частоты, не зависимо от производителя данного промышленного оборудования. Именно поэтому мы смело даем гарантию на все выполненные работы шесть месяцев.

Ремонт частотных преобразователей Parker в Балашихе производится исключительно с использованием оригинальных запасных частей, на компонентном уровне с применением высокотехнологичного диагностического оборудования, квалифицированным персоналом с инженерным образованием.

В случае выхода из строя преобразователя частоты на вашем производстве либо появились проблемы с приводом, которые вы не можете решить самостоятельно, мы всегда рады вам помочь. Специалисты нашего сервисного центра в минимальные сроки проведут глубокую диагностику с последующим ремонтом частотного преобразователя Parker.

Инженеры сервисного центра выполняют качественный ремонт частотных преобразователей Parker всех серий, когда-либо выпускаемых компанией.

Серия ПЧТипы частотных преобразователей Parker
Parker Hannifin AC690+ 690PB-0007-21-xx 1; 690PB-0015-21-xx 1; 690PB-0022-21-xx 1; 690PB-0007-23-xx 3; 690PB-0007-23-xx 3; 690P8-0022-23-xx 3; 690PB-0040-23-xx 3; 690PC-0055-23-xx 3; 690PC-0075-23-xx 3; 690P0-0110-23-xx 3; 690P0-0150-23-xx 3; 690P0-0180-23-xx 3; 690PE-0220-23-xx 3; 690F-0300-23-xx 3; 690F-0370-23-xx 3; 690F-0450-23-xx 3; 6906-0007-43-xx; 6906-0015-43-xx; 6906-0022-43-xx; 6906-0040-43-xx; 6906-0055-43-xx; 690C-0075-43-xx; 690C-0110-43-xx; 690C-0150-43-xx; 6900-0180-43-xx; 6900-0220-43-xx; 6900-0300-43-xx; 690E-0370-43-xx; 690E-0450-43-xx; 690F-0550-43-xx; 690F-0750-43-xx; 690F-0900-43-xx; 690G-1100-43-xx; 690G-1320-43-xx; 690G-1600-43-xx; 690G-1800-43-xx; 690H-2000-43-xx; 690H-2200-43-xx; 690H-2500-43-xx; 690H-2800-43-xx; 690J-3150-43-xx; 690GM1800-43-xx; 690HM2200-43-xx; 690HM2800-43-xx; 690JM3150-43-xx; 690GM1800-43-xx; 690HM2200-43-xx; 690HM2800-43-xx; 690JM3150-43-xx; 690B-0022-53-xx; 690B-0040-53-xx; 690B-0055-53-xx; 690C-0075-53-xx; 690C-0110-53-xx; 690C-0150-53-xx; 6900-0180-53-xx; 6900-0220-53-xx; 6900-0300-53-xx; 690E-0370-53-xx; 690E-0450-53-xx; 690F-0550-53-xx; 690F-0750-53-xx; 690F-0900-53-xx
Parker Hannifin AC650V 650{V)-002-230-xxx; 650{V)-003-230- xxx; 650{V)-005-230- xxx; 650{V)-007-230-xxx; 650{V)-011-230-xxx; 650{V)-015-230-xxx; 650(V)-003-400-xxx; 650(V)-005-400-xxx; 650(V)-007-400-xxx; 650(V)-011 -400-xxx; 650(V)-015-400-xxx; 650(V)-022-400-xxx; 650(V)-030-400-xxx; 650(V)-040-400-xxx; 650(V)-055-400-xxx; 650(V)-075-400-xxx; 650VC-0075-4-xxx; 650VC-0110-4-xxx; 650VC-0150-4-xxx; 650VD-0180-4-xxx; 650V-0220-4xxx; 650VD-0300-4-xx; 650VE-0370-4-xxx; 650VF-0450-4-xxx; 650VF-0550-4-xxx; 650VF-0750-4-xxx; 650VF-0900-4-xxx
Parker Hannifin AC650S 650S-21140010-0•1POO-A1; 650S-21170020-0•1POO-A1; 650S-43125020-B•1POO-A1; 650S-43155020-B•1POO-A1; 650S-43190030-B•1POO-A1; 650S-43216030-B•1POO-A1; 650S-21115010-0•1POO-A1; 650S-21122010-0•1POO-A1; 650S-21130010-0•1POO-A1; 650S-21155020-0•1POO-A1; 650S-43115020-B•1POO-A1; 650S-43120020-B•1POO-A1; 650S-43135020-B•1POO-A1; 650S-43145020-B•1POO-A1; 650S-43168030-B•1POO-A1; 650S-43212030-B•1POO-A1
Parker Hannifin AC650G 6508-21115010-xxx; 6508-21122010-xxx; 6508-21130010-xxx; 6508-21140010-xxx; 6508-21155020-xxx; 6508-21170020-xxx; 6508-22196030-xxx6508-23212330-xxx; 6508-23216430-xxx; 6508-43115020-xxx; 6508-43120020-xxx; 6508-43125020-xxx; 6508-43135020-xxx; 6508-43145020-xxx; 6508-43155020-xxx; 6508-43168030-xxx; 6508-43190030-xxx; 6508-43212030-xxx; 6508-43216030-xxx
Parker Hannifin AC30 7x0-4D0004-B xxx; 7x0-4D0005-B xxx; 7x0-4D0006-B xxx; 7x0-4D0008-B xxx; 7x0-4D0010-B xxx; 7x0-4D0012-B xxx; 7x0-4E0016-B xxx; 7x0-4E0023-B xxx; 7x0-4F0032-B xxx; 7x0-4F0038-B xxx; 7x0-4G0045-B xxx; 7x0-4G0060-B xxx; 7x0-4G0073-B xxx; 7x0-4H0087-B xxx; 7x0-4H0105-B xxx; 7x0-4H0145-B xxx; 7x0-4J0180-B xxx; 7x0-4J0205-B xxx; 7x0-4J0260-B xxx; 7x0-4K0300-B xxx; 7x0-4K0380-B xxx; 7x0-4K0440-B xxx
Parker Hannifin AC890PX 890PX/4/0215/B/OO/A; 890PX/4/0260/B/OO/A; 890PX/4/0300/B/OO/A; 890PX/4/0420/B/OO/A; 890PX/4/0480/B/OO/A; 890PX/4/0520/B/OO/A; 890PX/4/0580/B/OO/A; 890PX/7/0130/B/OO/A; 890PX/7/0160/B/OO/A; 890PX/7/0190/B/OO/A; 890PX/7/0230/B/OO/A; 890PX/7/0280/B/OO/A; 890PX/7/0320/B/OO/A; 890PX/7/0340/B/OO/A
Parker Hannifin AC890 890CS/5/0032B/B/OO/N/EN; 890CS/5/0054B/B/OO/N/EN; 890CS/5/01080/B/OO/N/EN; 890CS/5/0162D/B/OO/N/EN; 890CD/2/0003B/N/OO/S/US; 890CD/2/0005B/N/OO/S/US; 890CD/2/0007B/N/OO/S/US; 890CD/2/0011B/N/00/S/US; 890CD/2/00168/N/OO/S/US; 890CD/2/0024C/N/OO/S/US; 890CD/2/0030C/N/OO/S/US; 890CD/5/00028/N/OO/S/US; 890CD/5/00038/N/OO/S/US; 890CD/5/00048/N/OO/S/US; 890CD/5/00068/N/OO/S/US; 890CD/5/00108/N/OO/S/US; 890CD/5/00128/N/OO/S/US; 890CD/5/00168/N/OO/S/US; 890CD/5/0024C/N/OO/S/US; 890CD/5/0030C/N/OO/S/US; 890CD/5/0039D/N/OO/S/US; 890CD/4/0073E/N/OO/S/US; 890CD/4/0105F/N/1F/S/US; 890CD/4/0180F/N/1F/S/US; 890SD/2/00038/8/00/S/US; 890SD/2/00058/8/00/S/US; 890SD/2/00078/8/00/S/US; 890SD/2/00118/8/00/S/US; 890SD/2/0024C/8/00/S/US; 890SD/2/0030C/8/00/S/US; 890SD/5/0002B/B/OO/S/US; 890SD/5/0006B/B/OO/S/US; 890SD/5/00168/B/OO/S/US; 890SD/5/0039D/B/OO/S/US; 890SD/4/0073E/B/OO/S/US; 890SD/4/0145F/B/1FIS/US; 890SD/4/0216G/(note1 )/1 FIS/US; 890SD/4/0361 G/(note1 )/1 FIS/US; 890SD/4/0520H/(note1)/1FIS/US; 890SD/5/0798K/(note1)/1F/S/US; 890SD/5/1120K/(note1)/1FIS/US; 890SD/5/1681K/(note1)/1FIS/US



В данной таблице присутствуют далеко не все частотные преобразователи Parker ремонт которых предлагает наш сервисный центр.

Ошибки частотного преобразователя Parker

Ремонт частотных преобразователей Parker

В процессе работы выходит из строя даже самое надежное промышленное оборудование. Частотники в наше время, нашли широкое применение абсолютно во всех сферах промышленности, управляя как мини моторами в оргтехнике, так и гигантскими двигателями в горнодобывающей промышленности.

Для простоты общения со столь сложной электроникой все частотные преобразователи оснащены небольшими дисплеями с помощью которых выводятся информационные сообщения с кодами ошибок, расшифровав которые можно сразу же узнать причину ее возникновения. Если учесть распространенность данной промышленной электроники, то появляется острая нужда в расшифровке кодов ошибок частотных преобразователей. В этой статье мы рассмотрим одного из самых известных производителей промышленной электроники имеющему уважение во всем мире, Parker и серию приводов Hannifin AC30.

Существует несколько видов ошибок, некоторые из них можно устранить автоматически, а некоторые возможно исправить только, обратившись в специализированный сервисный центр. В руководстве пользователя прописаны все коды ошибок частотного преобразователя Parker и их расшифровка.

Коды ошибок частотного преобразователя Parker AC30

100%) at zero output frequency:
  • FIXED BOOST level set too high.
Код ошибкиОписаниеПричина
1 OVER VOLTAGE The drive internal dc link voltage is too high:
  • The supply voltage is too high;
  • Trying to decelerate a large inertia load too quickly; DECEL TIME time too short;
  • The brake resistor is open circuit
To help prevent this trip, enable the DC Link Volts Limit feature
2 UNDER VOLTAGE DC link low trip:
  • Supply is too low/power down
3 OVER CURRENT The motor current being drawn from the drive is too high:
  • Trying to accelerate a large inertia load too quickly; ACCEL TIME time too short;
  • Trying to decelerate a large inertia load too quickly; DECEL TIME time too short;
  • Application of shock load to motor;
  • Short circuit between motor phases;
  • Short circuit between motor phase and earth;
  • Motor output cables too long or too many parallel motors connected to the drive;
  • FIXED BOOST level set too high.
4 STACK FAULT Stack self protection
  • Instantaneous overcurrent detected by the power stack. Refer to OVERCURRENT in this table;
  • Instantaneous over voltage event. Refer to OVER VOLTAGE in this table.
5 STACK OVER CURRENT The motor current exceeded the capabilities of the power stack.
  • Instantaneous overcurrent detected by the power stack. Refer to OVERCURRENT in this table.
6 CURRENT LIMIT
  • V/Hz mode only: If the current exceeds 200% of stack rated current for a period of 1 second, the drive will trip. This is caused by shock loads.
7 MOTOR STALL The motor has stalled (not rotating) Drive in current limit >200 seconds:
  • Motor loading too great;
  • FIXED BOOST level set too high.
8 INVERSE TIME A prolonged overload condition, exceeding the Inverse Time allowance, has caused the trip:
  • Remove the overload condition.
9 MOTOR I2T Only for PMAC Motor: A prolonged load condition, exceeding the motor rated current, has caused the trip. The estimated motor load has reached a value of 105%
10 LOW SPEED I
11 HEATSINK OVERTEMP Drive heatsink temperature too high
  • The ambient air temperature is too high;
  • Poor ventilation or spacing between drives;
  • Check heatsink fan is rotating.
12 INTERNAL OVERTEMP Processor temperature or ambient temperature within the power stage too high
  • The ambient temperature in the drive is too high.
13 MOTOR OVERTEMP The motor temperature is too high, (required IO Option card)
  • Excessive load;
  • Motor voltage rating incorrect;
  • FIXED BOOST level set too high;
  • Prolonged operation of the motor at low speed without forced cooling;
  • Break in motor thermistor connection.
14 EXTERNAL TRIP The external (application) trip input is high:
  • Refer to the application description to identify the source of the signal.
15 BRAKE SHORT CCT External dynamic brake resistor has been overloaded:
  • The external dynamic brake has developed a short circuit;
  • Wiring fault.
16 BRAKE RESISTOR External dynamic brake resistor has been overloaded:
  • Trying to decelerate a large inertia too quickly or too often.
17 BRAKE SWITCH Internal dynamic braking switch has been overloaded:
  • Trying to decelerate a large inertia too quickly or too often.
18 LOCAL CONTROL Keypad has been disconnected from drive whilst drive is running in Local Control:
  • GKP accidentally disconnected from drive.
19 COMMS BREAK Lost option communications:
  • A break in option communications has been detected. Refer to option communications manual.
20 LINE CONTACTOR DC Link failed to reach the undervoltage trip level within the contactor feedback time.
  • The Line contactor failed to connect;
  • Missing 3-phase line supply.
21 PHASE FAIL
  • Indicates a missing input phase, for Frame K drives.
22 VDC RIPPLE The DC link ripple voltage is too high:
  • Check for a missing input phase;
  • Repetitive start / stop or forward reverse action.
23 BASE MODBUS BREAK Lost Base Modbus communications:
  • A break in the Base Modbus communications has been detected. Refer to “Appendix A Modbus TCP”.
24 24V OVERLOAD 24V rail is low
  • Output overload due to excess current being drawn from the 24v terminal.
25 PMAC SPEED ERROR Only for PMAC motor : When using the Start feature in Sensorless Vector Control, the real speed hasn’t reached the speed setpoint after 5 seconds to move from open to closed loop control or to move from closed to open loop
26 OVERSPEED Overspeed:
  • >150% base speed when in Sensorless Vector mode.
27 STO ACTIVE Attempt to run the motor with the Safe Torque Off active
  • Check the STO wiring. It may be necessary to power the drive off and on to completely clear this event.
28 FEEDBACK MISSING The drive has been configured to run in Closed Loop Vector control mode with a Pulse Encoder IO Option, but the IO Option has not been correctly configured.
The drive has been configured to run in Closed Loop Vector control mode with a System Board and/or a Pulse Encoder IO Option (using one of the 3 possible encoder inputs), but the system board or the IO option has not been declared as required.
29 INTERNAL FAN FAIL An internal cooling fan has failed. This will reduce the lifetime of the power electronics.
  • Return the power stack to a Parker Hannifin repair centre.
30 CURRENT SENSOR Current feedback phase missing
  • Check motor phase connections.
31 POWER LOSS STOP A Power Loss Ride Through sequence has occurred and either 1650 Pwrl Time Limit has been exceeded or the motor speed has reached a zero speed during the sequence.
32 SPEED SENSOR FAULT Not applicable.



Документация

Руководство по эксплуатации преобразователя частоты Parker Hannifin AC30

 Скачать PDF

Руководство по эксплуатации преобразователей частоты Parker Hannifin AC30V

 Скачать PDF

Руководство по эксплуатации преобразователя частоты Parker Hannifin AC650

 Скачать PDF

Руководство по эксплуатации преобразователей частоты Parker Hannifin AC690

 Скачать PDF

Руководство по эксплуатации преобразователя частоты Parker Hannifin AC890

 Скачать PDF

Руководство по эксплуатации преобразователей частоты Parker Hannifin AC890PX

 Скачать PDF

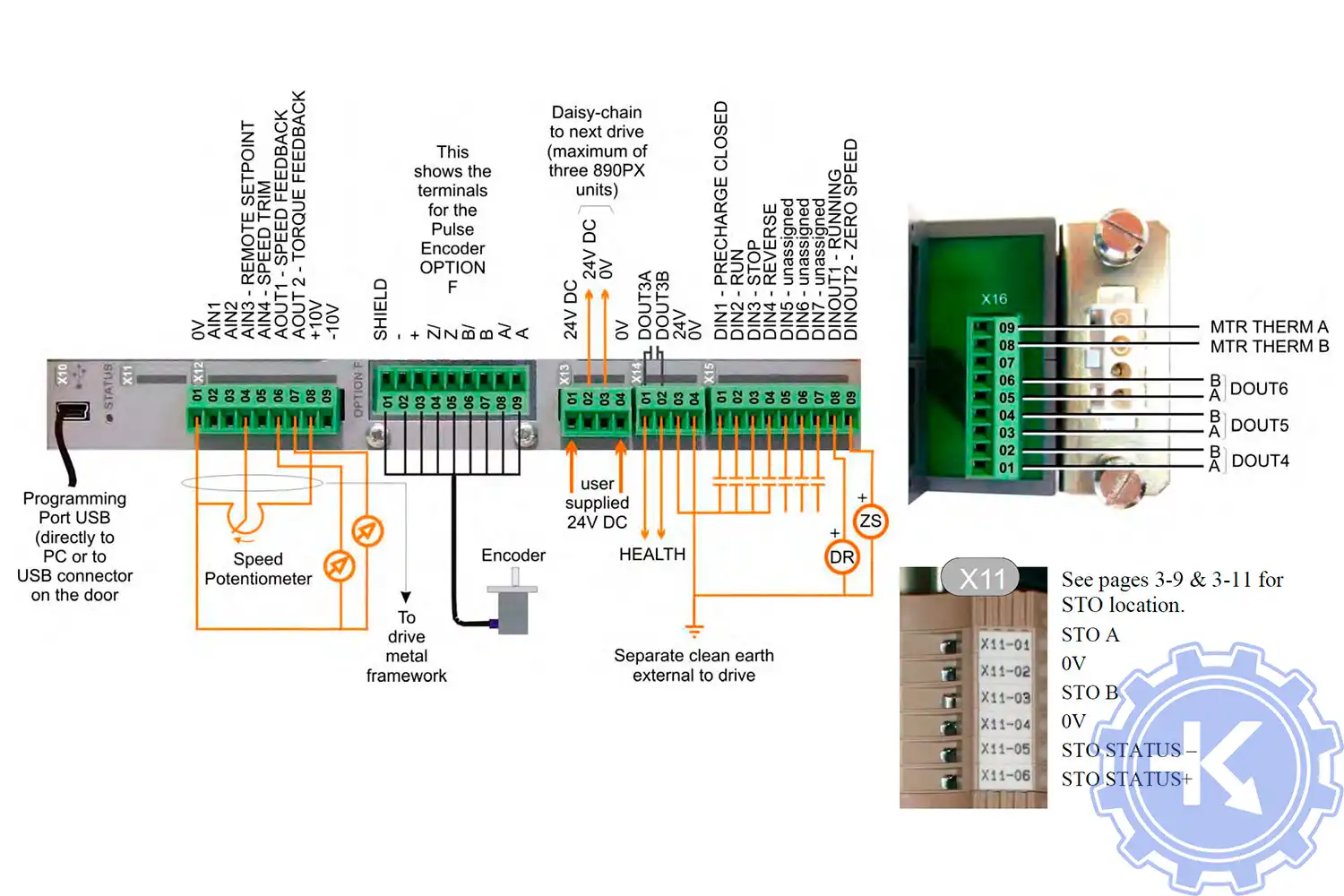

Схемы подключения частотных преобразователей Parker

Стандартная блок-схема подключения преобразователей частоты Parker Hannifin AC30 к сети переменного тока Стандартная блок-схема подключения преобразователей частоты Parker Hannifin AC30 к сети постоянного тока только для рамты D–J

Стандартная блок-схема подключения преобразователей частоты Parker Hannifin AC30 к сети переменного тока

Стандартная блок-схема подключения преобразователей частоты Parker Hannifin AC30 к сети постоянного тока только для рамты D–J

Стандартная блок-схема подключения преобразователей частоты Parker Hannifin AC650 Стандартная блок-схема подключения преобразователей частоты Parker Hannifin AC890PX
Стандартная блок-схема подключения преобразователей частоты Parker Hannifin AC650

Стандартная блок-схема подключения преобразователей частоты Parker F1500-G 380V



Ремонт частотных преобразователей Parker

Для максимально долгой и безаворийной работы частотных преобразователей важно неукоснительно соблюдать все, что прописано в документации.

Обязательно должны соблюдаться все рекомендации, изложенные в инструкции по монтажу и эксплуатации, в особенности требования по технике безопасности!

Преобразователь частоты разработан таким образом, что он пытается избежать аварийных отключений путем ограничения момента, перенапряжения и т.п.

Появление сбоев при вводе в эксплуатацию или вскоре после него обычно свидетельствует о неверной настройке или неправильном подключении.

Возникновение неисправностей или проблем после длительного режима бесперебойной работы обычно происходит по причине изменений в системе или ее окружении (например, в результате износа).

Дополнительную информацию по частотным преобразователям Parker можно посмотреть и скачать на офсайте.

Настройка частотного преобразователя Parker, программирование

Ремонт частотных преобразователей Parker

Настройка частотных преобразователей Parker (программирование) происходит в рамках установленных производителем правил, существует общий алгоритм по программированию (настройке частотных преобразователей), относящийся ко всем производителям данного промышленного оборудования. Ниже представлена пошаговая инструкция по настройке частотных преобразователей Parker.

  • Выбор режима управления приводом Parker (управление по показанию датчиков, дистанционное управление, дистанционное управление).
  • В случае использования отдельного (выносного) монитора, настраивается вывод на него технической информации.
  • Далее определяем конфигурацию подключения серводвигателя. На данной стадии задаются такие параметры как- возможность применения обратной связи либо без ее применения, а в память блока заносятся данные по: величине крутящего момента, мощности потребителей, номинальное значения частоты, напряжение, ток и скорости вращения ротора.Ремонт частотных преобразователей Parker
  • Программируется минимально допустимая величина напряжения и частоты, а также время ускорения ротора от ноля до номинального значения.
  • И в завершении, в программу управления частотным преобразователем Parker вносятся функциональные данные со значениями отдельных клемм и особенностями сигналов. Отмечаются действия оборудования, выполняющиеся автоматически при отсутствии информации поступающей в оперативном режиме с датчика.

В некоторых частотниках существует пункт наличия/отсутствия фильтра в цепи питания двигателя. Этот пункт отвечает за подключение различных видов нагрузок, в том случае, когда возможно выбрать нормальное или инверсное изменение частоты при повышении уровня сигнала обратной связи.

Все настройки частотных преобразователей Parker приведены в технической документации к частотному преобразователю который можно скачать на свой компьютер, распечатать или просто открыть как на нашем так и на официальном сайте Parker.
