Ошибки и ремонт серводвигателей Bosch Rexroth в Бохтаре

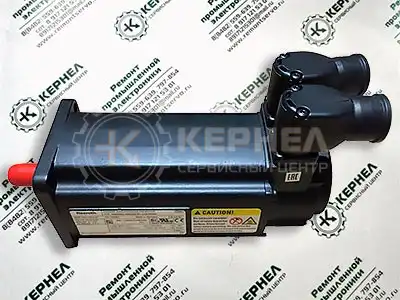

Ремонт серводвигателей Bosch Rexroth Indramat

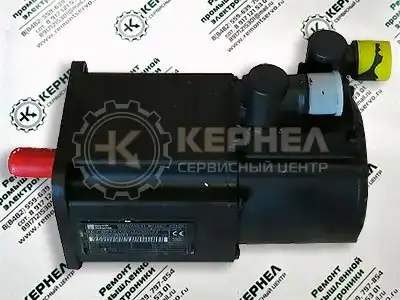

Ремонт серводвигателей Bosch Rexroth Indramat

Ремонт серводвигателей Bosch Rexroth Indramat в Бохтаре является одним из основных направлений сервисного центра «Кернел».

Электродвигатели данного производителя имеют высокие параметры по перегрузкам, а также динамике и широким диапазоном крутящего момента.

Серводвигатели Bosch Rexroth Indramat отличаются классом защиты, встроенным стояночным тормозом и т. п. Двигатели Bosch Rexroth Indramat, часто встречаются на станках с числовым программным управлением (ЧПУ)

В процессе работы рано или поздно (зависит то эксплуатационных режимов) промышленное оборудование выходит из строя, в этой ситуации ремонт серводвигателя Bosch Rexroth Indramat единственное экономически выгодное решение.

Самыми распространенными сериями серводвигателей Bosch Rexroth Indramat ремонт которых предлагает наша компания являются:

Серии сервомоторов Bosch Rexroth Indramat
  • MSM
  • MAC
  • MAF
  • ADF
  • MDD
  • MKD
  • MHD
  • 2AD
  • MSK
  • MAD
  • MKE

Специалисты сервисного центра «Кернел» более 20 лет проводят качественный ремонт серводвигателей Bosch Rexroth Indramat в Бохтаре. Для максимально быстрого, а главное качественного ремонта, перемотки двигателей Bosch Rexroth Indramat потребуется специализированное помещение, оборудованное необходимым оборудованием расходные материалы и компоненты для восстановления подобного промышленного оборудования и конечно же квалифицированный персонал.

Благодаря всему вышеперечисленному ремонт серводвигателей Bosch Rexroth Indramat в сервисном центре "Кернел" проводится согласно всем техническим требованиям, в сжатые сроки. Каждый отдельно взятый ремонт серводвигателя завершается проверкой на специализированном стенде с блоками управления в условиях максимально приближенных к реальным.

Что входит в ремонт

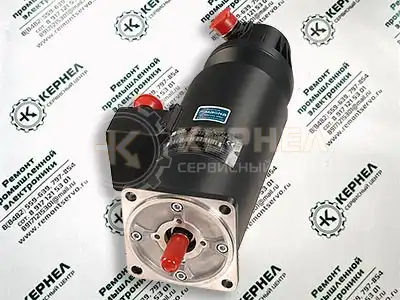

Ремонт серводвигателей Bosch Rexroth Indramat

Для восстановления работоспособности дорогостоящего промышленного оборудования инженеры компании выполняют последовательно все технологические шаги. В ремонт серводвигателей Bosch Rexroth Indramat входит:

  • Внутренняя и внешняя очистка
  • Изоляция обмоток электродвигателя
  • Перемотка силовых обмоток
  • Пролачивание и сушка обмоток сервомотора
  • Токарные работы (восстановление посадочного места подшипника)
  • Замена подшипников
  • Замена клеммников, силовых и сигнальных разъёмов
  • Ремонт датчиков обратной связи (энкодера, резольвера)
  • Изготовление и замена муфты энкодера
  • Юстировка положения датчиков обратной связи (энкодера / резольвера)

Ошибки и неисправности

Неисправности двигателей Bosch Rexroth Indramat

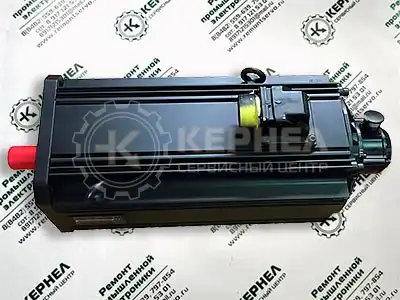

Ошибки серводвигателей Bosch Rexroth Indramat

Самые распространенные неисправности двигателей Bosch Rexroth Indramat:

  • Неисправность датчиков обратной связи (энкодер, резольвер, тахогенератор);
  • Сбито юстировочное положение энкодера двигателя;
  • Неисправность обмоток статора. (межвитковое замыкание, пробой изоляции на корпус и обрыв);
  • Износ подшипников их заклинивание;
  • Износ посадочных мест подшипников на фланцах серводвигателя;
  • Износ сальников;
  • Износ тормозной системы;
  • Размагничивание магнитов на роторе, потеря магнитных свойств;
  • Разрушение корпуса двигателя (механические повреждения или из-за работы в агрессивной среде) разъёмов;
  • Выход из строя термодатчика.

Ошибки серводвигателя Bosch Rexroth Indramat

Если серводвигатель работает неправильно из-за ошибок в настройках, из-за неисправностей в электрических цепях или по другим причинам, примите меры по устранению ошибок, руководствуясь данным разделом. Если описанные в данном разделе действия не позволили устранить проблему, обратитесь в специализированный сервисный центр.

ОшибкаПричинаУстранение

Ошибка 1 (OC-1)

Сверхток при постоянной скорости

  • Мощность двигателя и преобразователя частоты не соответствуют друг другу.
  • Слишком большая инерция или нагрузка.
  • Слишком длинный кабель двигателя.
  • Мощность двигателя должна соответствовать мощности преобразователя частоты.
  • Проверьте питание двигателя и преобразователя частоты,нагрузку.
  • Уменьшите несущую частоту (C0.05). Используйте преобразователь частоты с подходящей мощностью.

Ошибка 2 (OC-2)

Сверхток в ходе ускорения

  • Мощность двигателя и преобразователя частоты не соответствуют друг другу.
  • Мощность двигателя должна соответствовать мощности преобразователя частоты.

Ошибка 3 (OC-3)

Сверхток в ходе замедления

  • Мощность двигателя и преобразователя частоты не соответствуют друг другу.
  • Неправильно заданы параметры двигателя.
  • Мощность двигателя должна соответствовать мощности преобразователя частоты.
  • Откорректируйте параметры двигателя.

Ошибка 4 (OE-1)

Перегрузка по напряжению при постоянной скорости

  • Короткое замыкание двигателя на землю привело к перегрузке конденсаторов шины постоянного тока.
  • Проверьте подключение двигателя

Ошибка 5 (OE-2)

Скачок напряжения при ускорении

  • Короткое замыкание двигателя на землю привело к перегрузке конденсаторов шины постоянного тока.
  • Прямой пуск во время работы двигателя.
  • Слишком малое время ускорения.
  • Проверьте подключение двигателя.
  • Перезапускайте двигатель после остановки или запускайте его в режиме захвата частоты вращения (E0.35).
  • Увеличьте время ускорения (E0.26) или используйте S- образную кривую (E0.25, E0.28, E0.29).

Ошибка 6 (OE-3)

Скачок напряжения при замедлении

  • Короткое замыкание двигателя на землю привело к перегрузке конденсаторов шины постоянного тока.
  • Слишком малое время торможения.
  • Проверьте подключение двигателя.
  • Увеличьте время торможения (E0.27).

Ошибка 9 (SC)

Сверхток или ток короткого замыкания

  • Внешнее короткое замыкание фазы на фазу двигателя.
  • Бросок напряжения на землю.
  • Проверьте проводку двигателя.
  • Устраните короткое замыкание и проверьте двигатель.

Ошибка 11 (OPH.L)

Потеря фазы на выходе

  • Дисбаланс трех фаз на выходе.
  • Проверьте двигатель.

Ошибка 20 (OL-1)

Перегрузка преобразователя

  • Мощность двигателя и преобразователя частоты не соответствуют друг другу.
  • Мощность двигателя должна соответствовать мощности преобразователя частоты.

Ошибка 30 (OL-2)

Перегрузка двигателя

  • Двигатель блокирован.
  • Обычный двигатель долгое время работает с большой нагрузкой на низкой скорости.
  • Низкое напряжение питания.
  • Неправильно заданы параметры, касающиеся кривой V/f.
  • Слишком большие случайные изменения нагрузки.
  • Неправильный номинальный ток двигателя на входе.
  • С одним преобразователем частоты работает несколько двигателей.
  • Чрезмерный коэффициент торможения перевозбуждения.
  • Неправильно заданы параметры защиты двигателя.
  • Устраните причину блокировки двигателя.
  • Увеличьте выходную частоту преобразователя часто-ты.
    Уменьшите нагрузку
    .
    Используйте двигатель переменной частоты или уста
    новите более высокое значение нагрузки при нулевой скорости (C1.76).
    Задайте правильную постоянную времени для тепло-
    вой модели защиты двигателя (C1.74).
  • Проверьте источник входного питания.
  • Отрегулируйте параметры, касающиеся кривой V/f.
  • Проверьте нагрузку.
  • Отрегулируйте номинальный ток двигателя в (C1.07).
  • Подключайте к одному преобразователю частоты толь-ко один двигатель.
  • Уменьшите [E0.55.
  • Отрегулируйте настройки C1.74, C1.75 и C1.76 в соответствии с фактическими условиями применения двигателя.

Ошибка 31 (Ot)

Перегрев двигателя

  • Чрезмерная нагрузка или плохое охлаждение.
  • Поломка датчика температуры.
  • Неправильно заданы параметры защиты двигателя.
  • Проверьте нагрузку.
    Обеспечьте лучшее охлаждение.
  • Проверьте сигнал обратной связи датчика температуры для двигателя.
  • Различные двигатели имеют различную максимальную температуру, настройте параметры защиты двигателя в соответствии с фактическими цепями защиты (C1.72,C1.73, C1.74).

Ошибка 32 (t-Er)

Ошибка настройки параметров двигателя

  • Мощность двигателя и преобразователя частоты не соответствуют друг другу.
  • Неправильно заданы параметры двигателя.
  • Отсутствует соединение преобразователя и двигателя.
  • Мощность двигателя должна соответствовать мощности преобразователя частоты.
  • Откорректируйте параметры двигателя в соответствии с фирменной табличкой.
  • Проверьте подключение кабеля двигателя.

Ошибка 33 (AdE-)

Ошибка обнаружения угла синхронного двигателя

  • Внутренняя ошибка возникает во время обнаружения угла синхронного двигателя.
  • Обратитесь в сервисный отдел.

Ошибка 44 (rS-)

Ошибка связи через Modbus

  • Проблема с подключением устройства.
  • Ошибка связи.
  • Проверьте коммуникационное подключение устройства.
  • Проверьте состояние объекта связи.

Все возможные ошибки и предупреждения серводвигателя Bosch Rexroth Indramat при работе с частотным преобразователем Bosch Bosch Rexroth AG Серии EFC x610 – расшифровка ошибок, скачать в формате PDF

Перемотка серводвигателей Bosch Rexroth Indramat

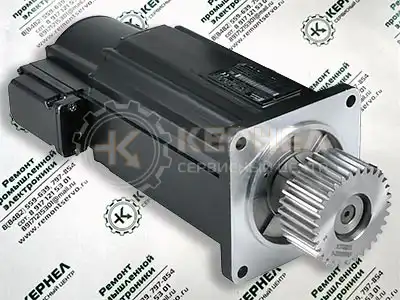

Перемотка серводвигателей Bosch Rexroth Indramat

Перемотка серводвигателей Bosch Rexroth Indramat сложная и кропотливая работа под силу только настоящим профессионалам своего дела и конечно же обязательно наличие специализированных помещений и расходных материалов. Залог любого успешного ремонта — это квалифицированный специально обученный персонал и конечно же материальное оснащение обладая всем вышеперечисленным мы гарантируем качество выполненных работ по перемотке серводвигателей Bosch Rexroth Indramat в Бохтаре.

Нет смысла перечислять все возможные сферы промышленности где работает данное промышленное оборудование, мы просто не найдем ни чего подобного. Сервомоторы Bosch Rexroth Indramat работают как в нормальных условиях, так и в крайне агрессивных средах, что приводит к частому выходу из строя оборудования, это может быть короткое межвитковое замыкание в результате попадания скажем охлаждающей жидкости на обмотки двигателя либо это может быть вызвано механическим износом, когда подшипник вырабатывает свой ресурс.

Специалисты нашей компании в максимально кратчайшие сроки выполнят перемотку серводвигателей Bosch Rexroth Indramat, мы делаем все возможные виды ремонта электромоторов такие как:

  • Чистка внешнего корпуса двигателя;
  • Ремонт смазочной системы, замена смазки;
  • Ремонт протяжка и замена рефлекторных крепежных соединений;
  • Проверка крепления вентилятора;
  • Перемотка статора;
  • Перемотка ротора;
  • Покрытие лаком лобовых обмоточных частей
  • Ремонт статора;
  • Восстановление вала и посадочных мест;
  • Замена подшипников и сальников;
  • Токарные и фрезерные работы;
  • Проверка отремонтированного двигателя без нагрузки и с нагрузкой.

Ремонт и настройка энкодера и резольвера Bosch Rexroth Indramat

Ремонт энкодера необходим при износе подшипников, так как это влечет за собой потерю точности датчика и в самом плохом развитии событий из-за разбитых подшипников может пострадать самая важная часть энкодера, кодирующие стекло. Помимо данной неисправности датчика угла поворота:

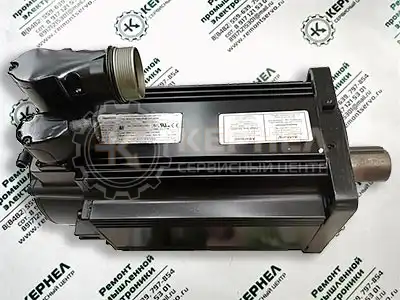

Ремонт серводвигателей Bosch Rexroth Indramat

  • Грязное кодирующие стекло или диск;
  • Поломка, неисправность сигнального разъема;
  • Не правильная форма сигналов или их отсутствие;
  • Наличие внутренней ошибки (для абсолютных энкодеров);
  • Замыкание в электросхеме энкодера.

Также влечет за собой ремонт энкодера.

Ремонт резольвера необходим в следующих случаях:

  • Обрыв одной из статорных (неподвижная часть) обмоток резольвера;
  • Обрыв одной из обмоток ротора (вращающаяся часть) резольвера;
  • Межвитковое замыкание одной из обмоток. Обычно происходит в части обмоток;
  • Сбита позиция резольвера на двигателе.

Мы предлагаем не просто квалифицированный ремонт энкодера и резольвера в сжатые сроки, а также дополнительную экономию бюджета 60%-80% от стоимости нового датчика обратной связи. На все виды ремонта мы даем 6-и месячную гарантию

Ремонтом энкодера, на данный момент занимаются далеко не все организации предлагающие услуги по ремонту промышленного оборудования, в связи с крайне сложным процессом ремонта и последующей настройки энкодера.

Сервисный центр «Кернел» предоставляет услуги по ремонту подобного сложного промышленного оборудования как энкодеры и резольверы.

Ремонт распространенных серводвигателей Bosch Rexroth Indramat

Ремонт серводвигателей Bosch Rexroth Indramat MDD

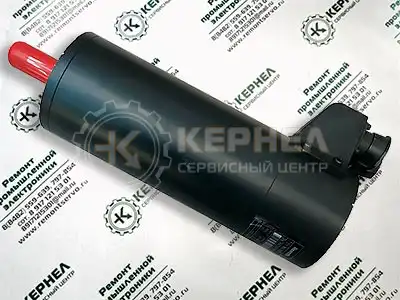

Ремонт серводвигателей Bosch Rexroth Indramat

Не полный список двигателей Bosch Rexroth Indramat серии 1PH7 ремонт которых предлагает наш сервисный центр.1PH7101-2AF00-0BA01PH7101-2AF00-0BA0

mdd065d-n-040-n2l-095pa1; mdd065b-n-040-n2l-095ga0; mdd041c-n-100-n2g-050pb0; mdd025b-n-100-n2g-040pb0; mdd065d-n-040-n2l-095pa1; mdd065b-n-040-n2l-095ga0; mdd041c-n-100-n2g-050pb0; mdd025b-n-100-n2g-040pb0; mdd025a-n-100-n2g-040ga0; mdd025c-n-100-n2g-040mb1; mdd065a-n-040-n2l-095ga0; mdd065c-n-040-n2l-095pb0;mdd065c-n-040-n2l-095pb0; mdd065a-n-040-n2l-095ga0; mdd025c-n-100-n2g-040mb1; mdd025a-n-100-n2g-040ga0

Ремонт серводвигателей Bosch Rexroth Indramat MHD

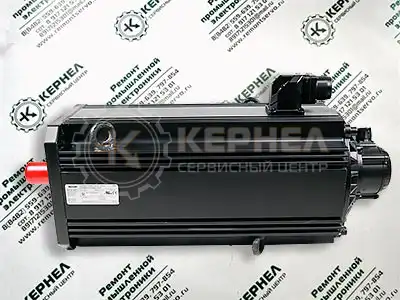

Ремонт серводвигателей Bosch Rexroth Indramat

Не полный список двигателей Bosch Rexroth Indramat серии 1PH8 ремонт которых предлагает наш сервисный центр.

mhd131b-024-np0-an; mhd131d-024-pg2-an; mhd112a-024-pg1-an; mhd112a-058-pp0-bn; mhd112a-035-pg0-bn; mhd093a-024-np0-aa; mhd093a-035-pg1-ba; mhd093a-058-ng0-ba; mhd090b-058-pp1-un; mhd090b-035-np1-un; mhd090b-047-pp1-un; mhd115a-024-np0-aa; mhd115a-058-pp1-bn; mhd115a-035-pg1-aa; mhd112b-058-pg0-рн; mhd112b-024-pg0-рн; mhd112b-048-pg1-bn; mhd093c-058-pg1-an; mhd093c-035-ng0-bn; mhd093a-024-pp0-ba; mhd071a-061-np0-un

Ремонт серводвигателей Bosch Rexroth Indramat MSK

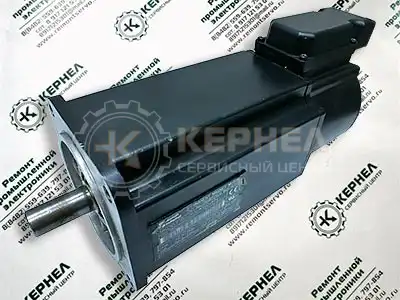

Ремонт серводвигателей Bosch Rexroth Indramat

Не полный список двигателей Bosch Rexroth Indramat серии 1FK7 ремонт которых предлагает наш сервисный центр.

msk101e-0300-nn-s3-ag0-nnnn; msk100d-0300-nn-s1-bg0-nnnn; msk071d-0450-nn-s1-bg0-nnan; msk070c-0150-nn-s1-ug1-nnnn; msk050c-0450-nn-s1-ug1-nnnn; msk030c-0900-nn-s3-up1-nnnn; msk101c-0200-nn-m1-ag2-nnnn; msk071e-0202-nn-s3-ug0-nnnn; msk070d-0300-nn-s1-ug1-nnnn; msk060b-0300-nn-s1-up0-nnnn; msk040b-0450-nn-m1-up0-nnnn; msk040c-0450-nn-s1-ug0-nsnn; msk060c-0300-nn-s2-up1-rnnn; msk070e-0300-nn-s2-ug1-rnnn; msk100b-0300-nn-s1-bg0-nnnn

Ремонт серводвигателей Bosch Rexroth Indramat MAC

Ремонт серводвигателей Bosch Rexroth Indramat

Не полный список двигателей Bosch Rexroth Indramat серии 1FT6 ремонт которых предлагает наш сервисный центр.1FT6105-1AC71-1AG11FT6105-1AC71-1AG1

mac063c-0-gs-2-c; mac063c-0-h5-4-c; mac063c-0-hs-4-c; mac063a-0-es-2-f; mac063a-0-es-4-c; mac063a-0-es-2-c; mac041c-0-ls-2-e; mac041c-0-ts-2-e; mac041c-0-ts-3-e; mac041a-0-fs-4-e; mac041a-0-fs-3-e; mac041a-0-fs-4-e; mac025b-0-zs-2-e; mac025b-0-zs-3-e; mac025b-0-zs-4-e; mac063c-0-gs-2-c; mac063c-0-h5-4-c; mac063c-0-hs-4-c; mac063a-0-es-2-f; mac063a-0-es-4-c; mac063a-0-es-2-c; mac041b-0-bs-2-e; mac041b-0-bs-3-e; mac041b-0-bs-4-e; mac025c-0-qs-3-e; mac025c-0-qs-2-e; mac025c-0-qs-4-e

Оставить заявку на ремонт серводвигателей Bosch Rexroth Indramat

Оставить заявку на ремонт или перемотку двигателей Bosch Rexroth Indramat в Бохтаре можно с помощью специальной формы, которая вызывается нажатием одноименной кнопки в верхней части страницы. Все вопросы, связанные с ремонтом серводвигателей Bosch Rexroth Indramat в Бохтаре вы можете задать нашим менеджерам. Связаться с ними можно несколькими способами:

  • Заказав обратный звонок (кнопка в правом нижнем углу сайта)
  • Посредством чата (кнопка расположена с левой стороны сайта)
  • Позвонив по номеру телефона:
    • +7(8482) 79-78-54;
    • +7(8482) 55-96-39;
    • +7(917) 121-53-01
  • Написав на электронную почту: 89171215301@mail.ru

Вот далеко не полный список производителей промышленной электроники и оборудования, ремонтируемой в нашей компании.
