Особенности ремонта частотного преобразователя VACON

Ремонт частотного преобразователя VACON известного европейского производителя, впрочем, как и ремонт частотников выпущенными под другими брендами имеет ряд особенностей в силу своего конструктива. Частотные преобразователи, точнее их начинка делятся на две части:

• Аппаратная часть,
• Программная часть.

Приводы данного производителя не являются исключением из правил, именно поэтому ремонт частотного преобразователя VACON имеет точно такой же ряд особенностей, как и у других преобразователей.

Диагностировать ту или иную неисправность помогают коды ошибок частотного преобразователя, которые отображаются на небольшом дисплее, расположенном на лицевой панели привода. Коды ошибок частотного преобразователя VACON мы уже описывали в одноименной статье на нашем сайте.

Ремонт частотных преобразователей VACON, впрочем, как и любых других частотников выпущенных под другими брендами всегда начинается с аппаратной части, после успешного ремонта аппаратной части наступает очередь программной.

Настройка частотного преобразователя VACON прописана в инструкции завода производителя, для каждой серии частотных преобразователей настройка будет индивидуальной, так как каждая линейка преобразователей решает свои собственные задачи, этим обусловливается широкая номенклатура данного промышленного оборудования. Но все же есть определенная последовательность настройки привода, которая относится ко всем частотным преобразователям, любого бренда.

Программирование, настройка частотного преобразователя VACON

Настройка частотных преобразователей VACON (программирование) происходит в рамках установленных производителем правил, существует общий алгоритм по программированию (настройке частотных преобразователей), относящийся ко всем производителям данного промышленного оборудования. Ниже представлена пошаговая инструкция по настройке частотных преобразователей VACON и подобного промышленного оборудования других брендов.

• Выбор режима управления приводом (управление по показанию датчиков, дистанционное управление, дистанционное управление).
• В случае использования отдельного (выносного) монитора, настраивается вывод на него технической информации.
• Далее определяем конфигурацию подключения серводвигателя. На данной стадии задаются такие параметры как- возможность применения обратной связи либо без ее применения, а в память блока заносятся данные по: величине крутящего момента, мощности потребителей, номинальное значения частоты, напряжение, ток и скорости вращения ротора.
• Программируется минимально допустимая величина напряжения и частоты, а также время ускорения ротора от ноля до номинального значения.
• И в завершении, в программу управления частотным преобразователем VACON вносятся функциональные данные со значениями отдельных клемм и особенностями сигналов. Отмечаются действия оборудования, выполняющиеся автоматически при отсутствии информации поступающей в оперативном режиме с датчика.

В некоторых преобразователях частоты существует пункт наличия/отсутствия фильтра в цепи питания двигателя. Этот пункт отвечает за подключение различных видов нагрузок, в том случае, когда возможно выбрать нормальное или инверсное изменение частоты при повышении уровня сигнала обратной связи.

Скачать программное обеспечение для частотных преобразователей VACON

Программное обеспечение для частотных преобразователей VACON

Программное обеспечение для частотных преобразователей VACON CX

Программное обеспечение для частотных преобразователей VACON NXP

Частотный преобразователь VACON инструкция на русском, скачать

Все настройки частотных преобразователей VACON приведены в технической документации ниже в удобном формате (PDF) который можно скачать на свой компьютер, распечатать или просто открыть на нашем сайте.

Промышленный частотный преобразователь VACON, инструкции, скачать русскоязычные версии в формате PDF.

Частотный преобразователь VACON, подключение

Схемы подключений частотных преобразователей VACON могут отличатся друг от друга даже если эти преобразователи относятся ко одной линейке. Схема подключения преобразователя зависит от потребляемой частотным преобразователем нагрузки или питающей сети к которой подключается частотник 200V – 380V, а также от оборудования с которым будет работать данный частотник.

Ниже приведены схемы подключения частотного преобразователя VACON 100 с различными управляющими программами.

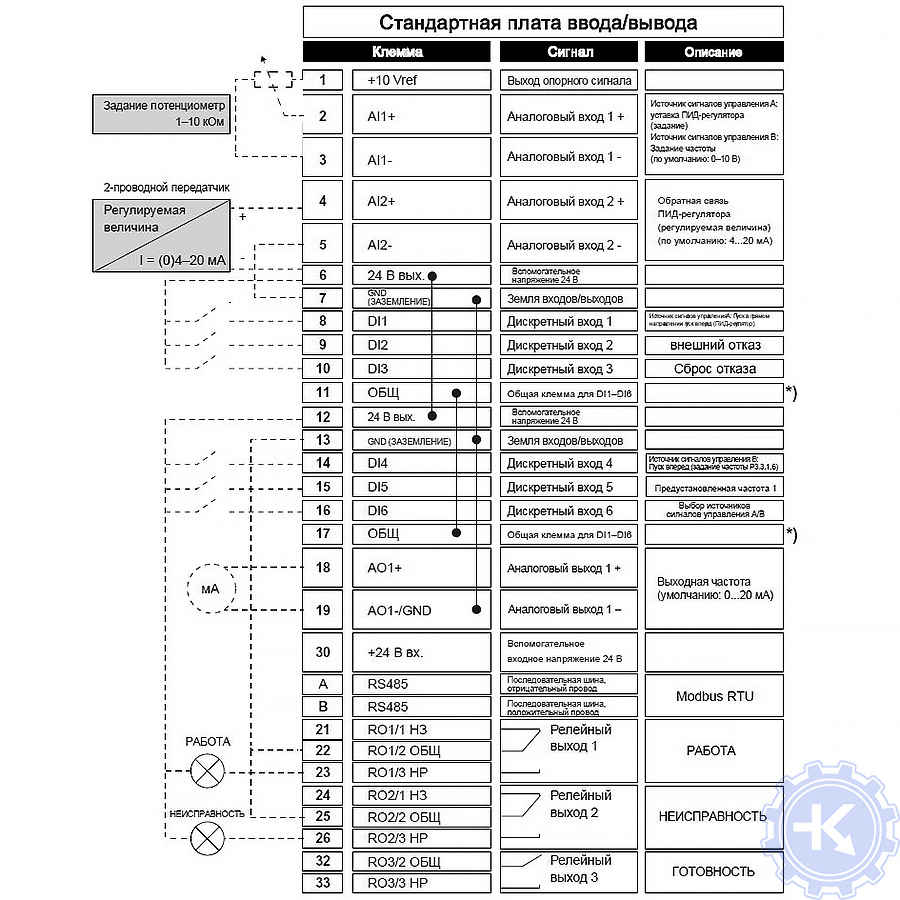

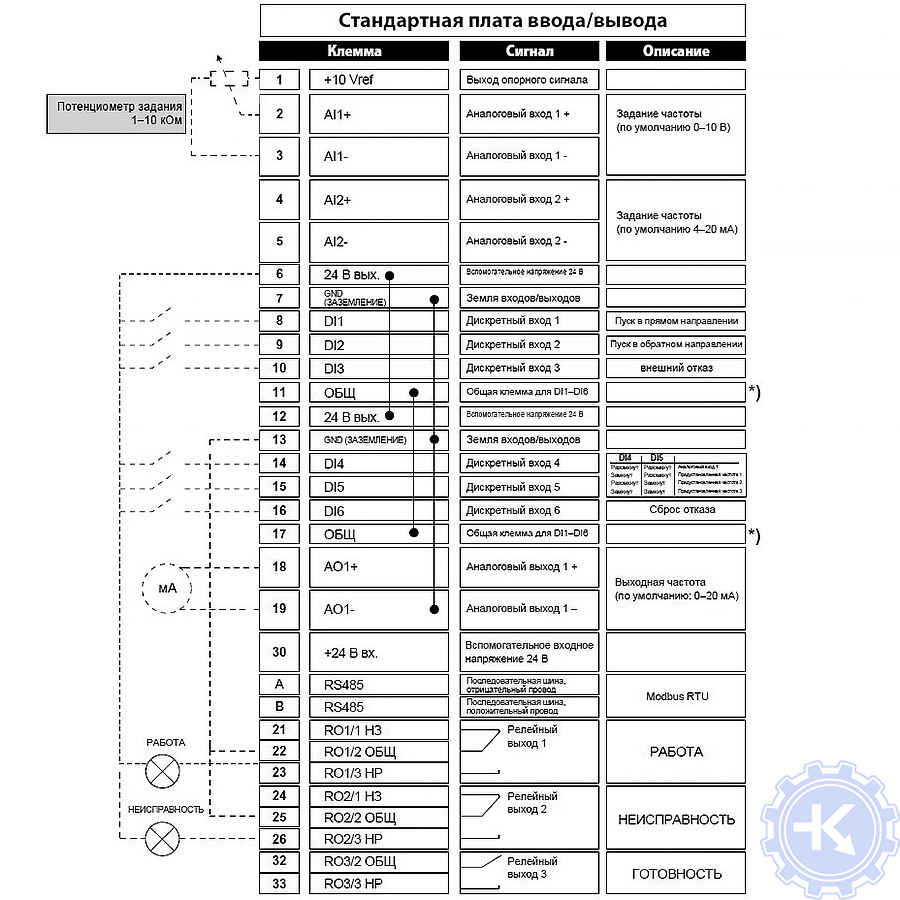

Схема подключения цепей управления ПЧ VACON 100, используемые по умолчанию для стандартной управляющей программы а также программы управления системами отопления, вентиляции и кондиционирования воздуха.	Схема подключения цепей управления ПЧ VACON 100, используемые по умолчанию для программы управления ПИД-регулирования.

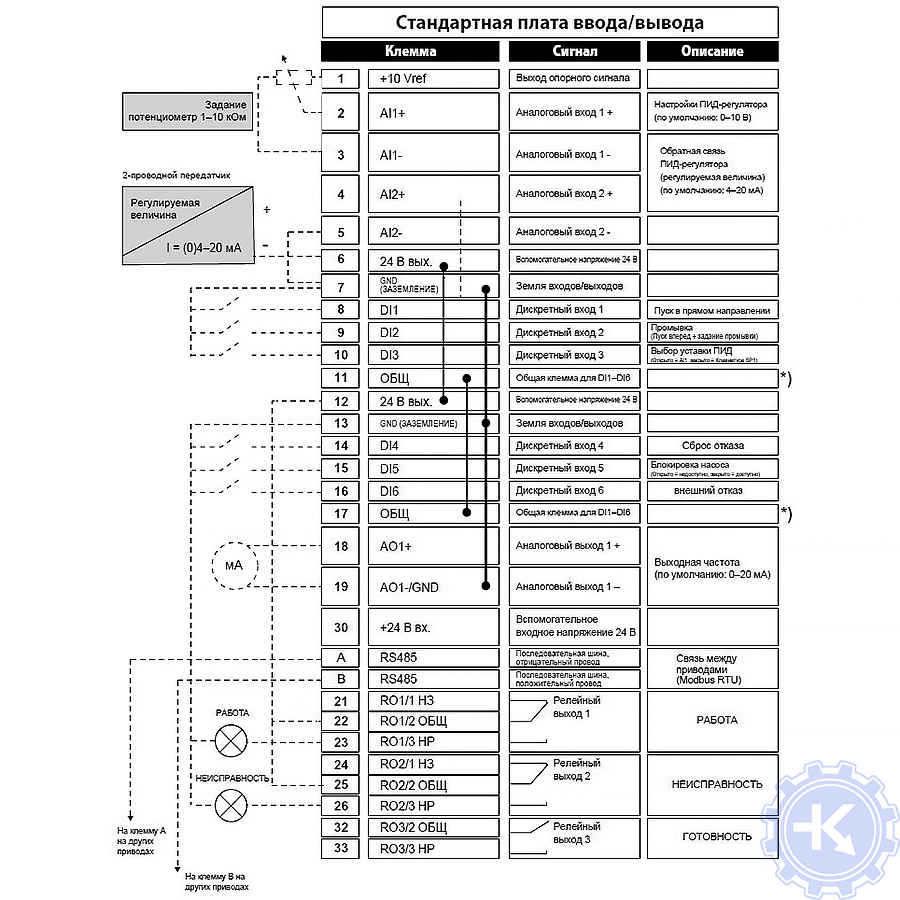

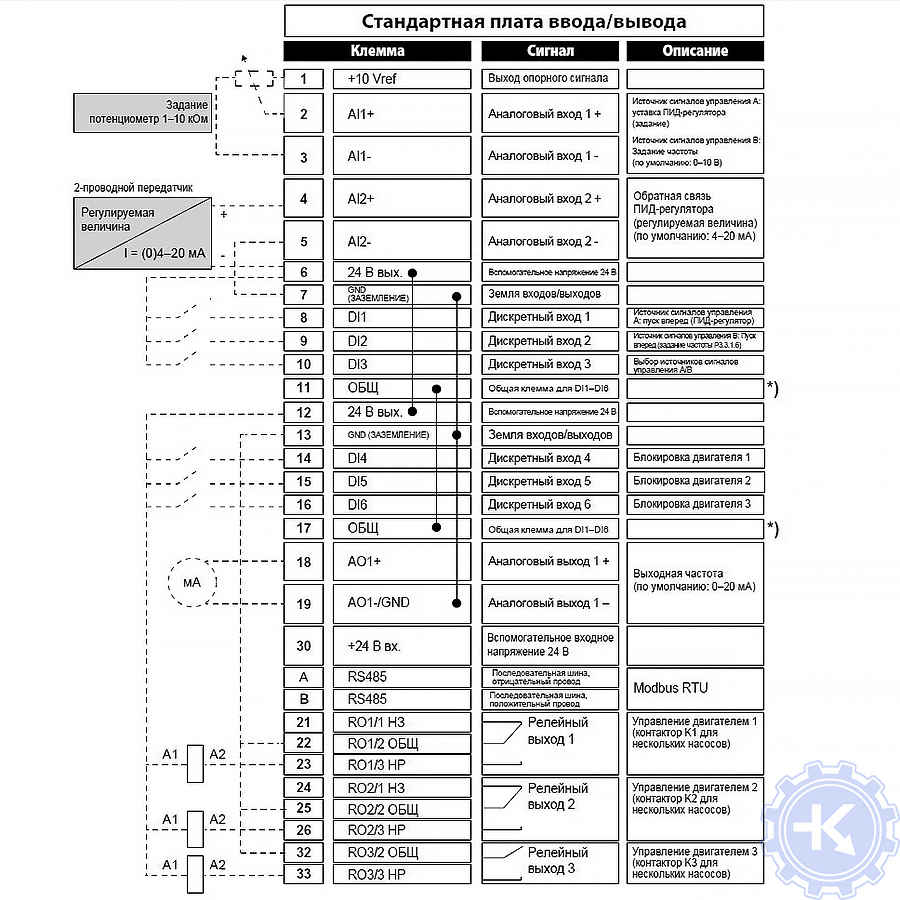

Схема подключения цепей управления ПЧ VACON 100, используемые по умолчанию для программы управления несколькими насосами одним приводом.	Схема подключения цепей управления ПЧ VACON 100, используемые по умолчанию для программы управления много-насосными системами несколькими приводами.

Ремонт частотных преобразователей VACON в сервисном центре

Компания «Кернел» производит ремонт частотных преобразователей VACON в Екатеринбурге с 2002 года. За время существования компании наши сотрудники накопили колоссальный опыт в ремонте преобразователей частоты такого известного производителя как VACON. Ремонт подобного промышленного оборудования ответственное и сложное занятие, требующие максимальной отдачи, профессионализма и максимально полной материальной базе.

Специалисты нашего сервисного центра максимальное внимание уделяют качеству исполнения ремонта, программирования и настройке промышленных преобразователей частоты, не зависимо от производителя данного промышленного оборудования. Именно поэтому мы смело даем гарантию на ремонт частотного преобразователя VACON и на запасные части замененные в процессе ремонта шесть месяцев.

Ремонт частотных преобразователей VACON в Екатеринбурге производится исключительно с использованием оригинальных запасных частей, на компонентном уровне с применением высокотехнологичного оборудования, квалифицированным персоналом с инженерным образованием.

Мы ремонтируем все линейки частотных преобразователей, которые были выпучены за всю историю существования компании VACON.

В случае выхода из строя преобразователя частоты на вашем производстве либо появились проблемы с приводом, которые вы не можете решить самостоятельно, мы всегда рады вам помочь. Специалисты нашего сервисного центра в минимальные сроки проведут глубокую диагностику с последующим ремонтом частотного преобразователя VACON. Оставьте заказ на ремонт промышленного оборудования используя форму на сайте, либо свяжетесь с нашими менеджерами, сделать это очень просто.
