Ремонт контроллеров SIENENS SIMATIC S7 400 в Газах, ошибки

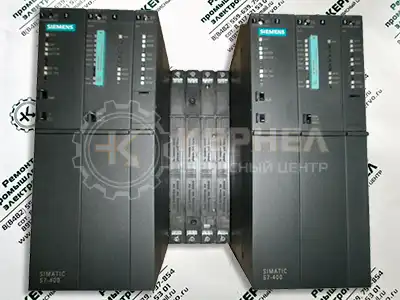

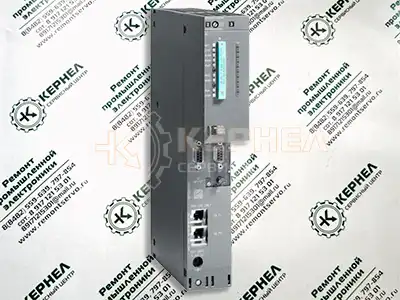

Ремонт контроллера SIENENS SIMATIC S7 400
Аббревиатура ПЛК расшифровывается как Программируемый Логический Контроллер, и представляет из себя сложный электронный прибор с программируемой логикой, призванный управлять производственными системами автоматизации. Ремонт контроллера SIENENS SIMATIC S7 400 в Газах, как и его программирование требует не только профессионального подхода, но и специального оборудования.
Программируемый контроллер SIENENS SIMATIC S7 400 в большей своей массе встречается на производствах с агрессивными рабочими средами, такими как грязь, пыль, вибрация, большие температурные перепады. С одной стороны, ПЛК единственное решение, так как другое оборудование просто не сможет работать в таких условиях. С другой стороны, все перечисленные факторы рано или поздно приведут к поломке контроллера.
S7 400 является идеальным решением для работы в промышленных условиях благодаря высокой степени электромагнитной совместимости, высокой устойчивости к вибрационным и ударным нагрузкам.
PLC относится к сложной промышленной электронике, а это говорит о том, что провести ремонт SIENENS SIMATIC S7 400 своими силами даже не говоря про качество его выполнения просто нереально. Качественный ремонт контроллера SIENENS SIMATIC S7 400 в Газах возможен исключительно в специализированном сервисном центре, который не только оснащен по последнему слову техники, но и имеет в штате высококвалифицированных специалистов с богатым опытом работы по ремонту сложнейшей промышленной электроники.
Ошибки SIENENS SIMATIC S7 400
Большое количество модулей программируемого контроллера S7-300 оснащено набором встроенных интеллектуальных функций, существенно упрощающих эксплуатацию системы управления:
- Мониторинг сбора сигналов (диагностика).
- Мониторинг сигналов аппаратных прерываний.
Диагностика используется для определения работоспособности модулей ввода-вывода дискретных и аналоговых сигналов. Для передачи диагностической информации применяются маскируемые и немаскируемые сообщения:
- Маскируемые диагностические сообщения могут пересылаться только в том случае, если это разрешено соответствующими параметрами настройки.
- Немаскируемые диагностические сообщения, пересылка которых производится независимо от соответствующих параметров настройки.
Диагностика SIENENS SIMATIC S7 400
Если диагностическое сообщение готово к передаче (например, сообщение об отсутствии напряжения питания датчика), то модуль генерирует диагностическое прерывание (для маскируемых сообщений только в случае определения параметров разрешения передачи).
Центральный процессор прерывает выполнение программы пользователя или задач с более низким приоритетом и вызывает соответствующий организационный блок (OB 82). В зависимости от типа модуля диагностические сообщения могут носить различный характер.
Ниже приведены ошибки программируемого логического контроллера SIENENS SIMATIC S7 400 и возможные причины их возникновения.
Ошибка | Возможная причина ошибки | |
---|---|---|
Модули ввода-вывода дискретных сигналов |
||
Отсутствует напряжение питания датчика |
Перегрузка в цепи питания датчика. Короткое замыкание на клемму M. |
|
Отсутствует внешнее вспомогательное напряжение. |
Отсутствует напряжение на клемме L+ фронтального соединителя модуля. Отсутствует напряжение на клемме L+ фронтального соединителя модуля. Перегорел внутренний предохранитель модуля. |
|
Отсутствует внутреннее вспомогательное напряжение. |
Отсутствует напряжение на клемме L+ фронтального соединителя модуля. Отсутствует напряжение на клемме L+ фронтального соединителя модуля. Перегорел внутренний предохранитель модуля. |
|
Перегорание предохранителя. |
Перегорел внутренний предохранитель модуля. |
|
Ошибочный параметр. |
В модуль передан один или несколько ошибочных параметров настройки. |
|
Срабатывание сторожевого таймера. |
Периодическое воздействие сильных электромагнитных полей. Неисправность модуля. |
|
Отказ EPROM |
Периодическое воздействие сильных электромагнитных полей. Неисправность модуля. |
|
Отказ RAM |
Периодическое воздействие сильных электромагнитных полей. Неисправность модуля. |
|
Потеря аппаратного прерывания |
Сигналы прерывания следуют с такой частотой, что центральный процессор не успевает их обрабатывать |
|
Модули ввода аналоговых сигналов |
||
Отсутствует внешнее напряжение питания |
Отсутствует напряжение на клемме L+ фронтального соединителя модуля. |
|
Ошибка конфигурации/ настройки |
В модуль загружен один или несколько ошибочных параметров настройки. |
|
Не допустимое значение синфазного сигнала |
Разность потенциалов UCM между входами (M-) общей точкой (MANA) слишком высока. |
|
Обрыв цепи |
Слишком высокое сопротивление цепи подключения датчика. Обрыв провода между датчиком и модулем. Канал не подключен (разомкнут). |
|
Антипереполнение |
Входное напряжение ниже допустимого предела. Возможные причины: в цепях 4…20мА, 1…5В: - неправильная полярность подключения датчика или неправильно выбран предел измерения; для других диапазонов измерения - неправильно выбран предел измерения. |
|
Переполнение |
Входная величина превышает верхний допустимый предел измерения. |
|
Модули вывода аналоговых сигналов |
||
Отсутствует внешнее напряжение питания нагрузки |
Отсутствует напряжение на клемме L+ фронтального соединителя модуля. |
|
Ошибка конфигурации/ настройки |
В модуль загружен один или несколько ошибочных параметров настройки. |
|
Короткое замыкание на землю |
Перегрузка выхода. Короткое замыкание вывода QV на MANA |
|
Обрыв цепи |
Слишком высокое сопротивление цепи подключения исполнительного устройства. Обрыв линии между модулем и исполнительным устройством. Канал не подключен (разомкнут). |
|
Отсутствует внешнее напряжение питания нагрузки |
Отсутствует напряжение на клемме L+ фронтального соединителя модуля. |
|
Скачать руководство пользователя SIENENS SIMATIC S7 400 manual.PDF
Ремонт контроллера SIENENS SIMATIC S7 400 в сервисном центре
Компания «Кернел» предлагает выполнить качественный ремонт контроллера SIENENS SIMATIC S7 400 в сжатые сроки и по выгодным расценкам. Ремонт контроллера SIENENS SIMATIC S7 400 значительно сэкономит бюджет, цена вопроса составит 20% - 40% от стоимости нового блока. Если брать в учет стоимость ПЛК, вы увидите очевидную разницу, которая измеряется в денежном эквиваленте.
Именно поэтому наш сервисный центр предлагает такие услуги, как ремонт контроллера SIENENS SIMATIC S7 400 в Газах. Зачем платить больше если ваш контроллер PLC будет работать не хуже нового, а сэкономленные средства можно пустить на развитие производства.
Наши специалисты выполняют не только ремонт контроллеров S7 400, но и ремонт контроллеров различных производителей и типов, таких как:
- Ремонт контроллеров на основе простейших микропроцессоров;
- Ремонт интеллектуальных – программируемых контроллеров;
- Ремонт встраиваемых, электронных контроллеров;
- Ремонт стандартных - типовых контроллеров;
На ряду с контроллерами, специалисты нашего сервисного центра выполняют ремонт модулей SIENENS SIMATIC S7 400:
- Модули скоростного счета;
- Модули позиционирования с ускоренной подачей рабочего органа;
- Модули позиционирования шаговых двигателей;
- Модули позиционирования серводвигателей;
- Модули позиционирования и управления перемещением;
- Модули обслуживания ультразвуковых датчиков положения;
- Модули обслуживания синхронно-последовательных (SSI) датчиков абсолютного перемещения;
- Модули электронных командоконтроллеров;
- Модули для систем числового программного управления;
- Модули автоматического регулирования.
За два десятилетия существования сервисного центра нашими специалистами было успешно проведено множество сложнейших ремонтов промышленной электроники в том числе и ремонт контроллеров SIENENS SIMATIC S7 400 с каждым разом поднимая квалификацию наших инженеров.
Заказав ремонт контроллера SIENENS SIMATIC S7 400 в нашем сервисном центре, вы не только сэкономите приличную сумму в денежном эквиваленте, а также время и нервы. Все что для этого нужно это связаться с нашими менеджерами, оставить заявку на ремонт и доставить неисправный контроллер в сервисный центр.
Программирование SIENENS SIMATIC S7400
Богатый выбор типов центральных процессоров контроллера SIMATIC S7400 различной производительности, а также широкий спектр модулей с множеством встроенных функций существенно упрощают разработку систем автоматизации.
Если алгоритмы управления становятся более сложными и требуют применения дополнительного оборудования, можно расширить функционал контроллера путем установки дополнительных наборов модулей.
Конфигурирование и программирование встроенных технологических функций выполняется с помощью опционального программного обеспечения S7-Technology. Это программное обеспечение интегрируется в среду STEP 7 от V5.2 SP1 HF1 и выше. Использоваться как самостоятельный пакет S7-Technology не может.
Пакет содержит диалоговые окна настройки параметров технологических функций, библиотеки PLCopen-совместимых стандартных функциональных блоков, дополнительный инструментарий диагностики систем позиционирования и управления перемещением. Параметры настройки сохраняются в специальном блоке данных.
Программирование SIENENS SIMATIC S7 400 завершающий этап ремонта контроллера. Сервисный центр Кернел предлагает услуги по программированию контроллеров, как в полном цикле, включая ремонт так и отдельно.
Программирование SIENENS SIMATIC S7 400, как и других логических контроллеров выполняется на территории сервисного центра с применением оригинального программного обеспечения в сжатые сроки и за разумную цену.
Стоимость программирования контроллера SIENENS SIMATIC S7 400 вы можете уточнить, связавшись с менеджерами сервисного центра.

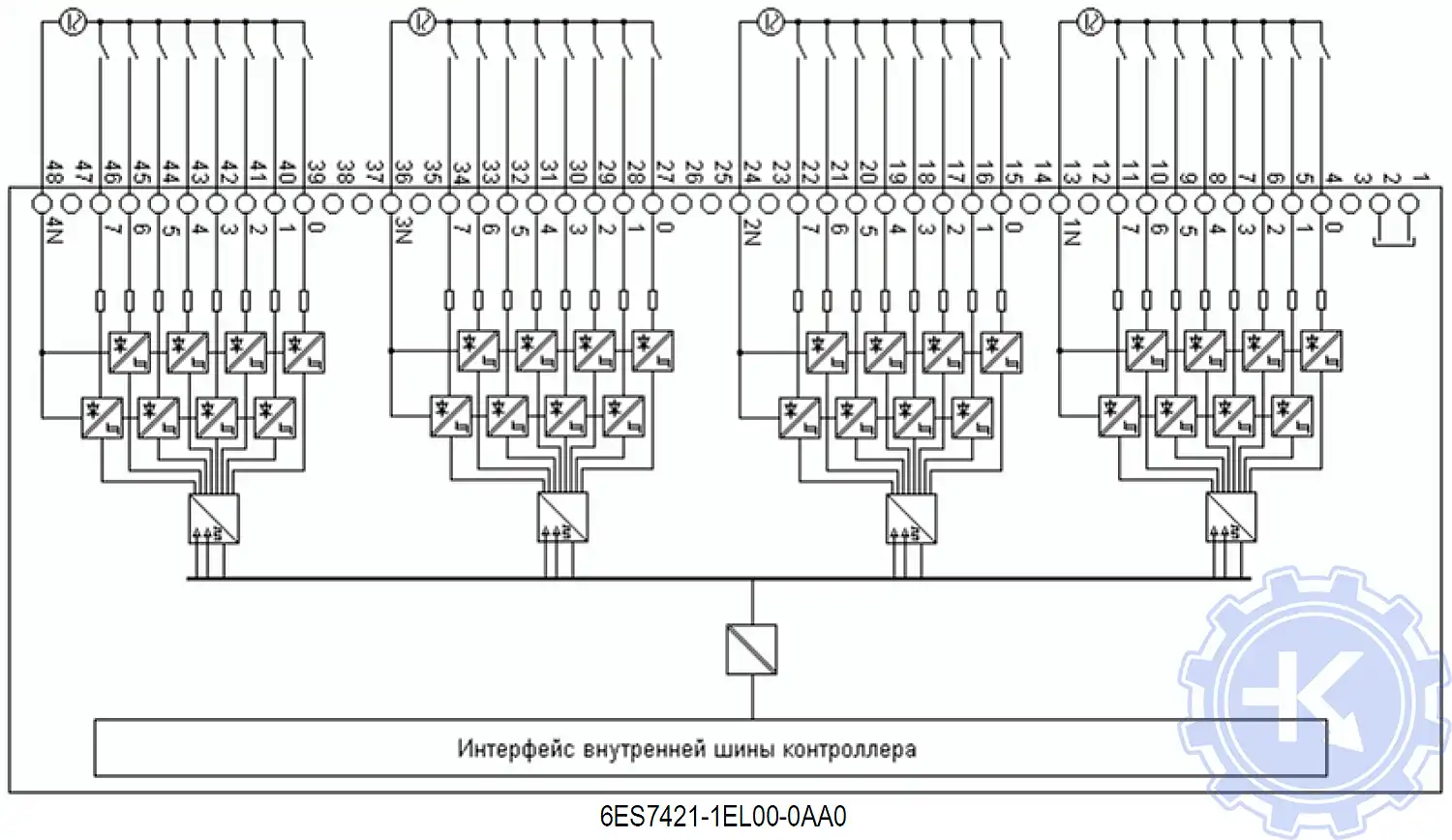

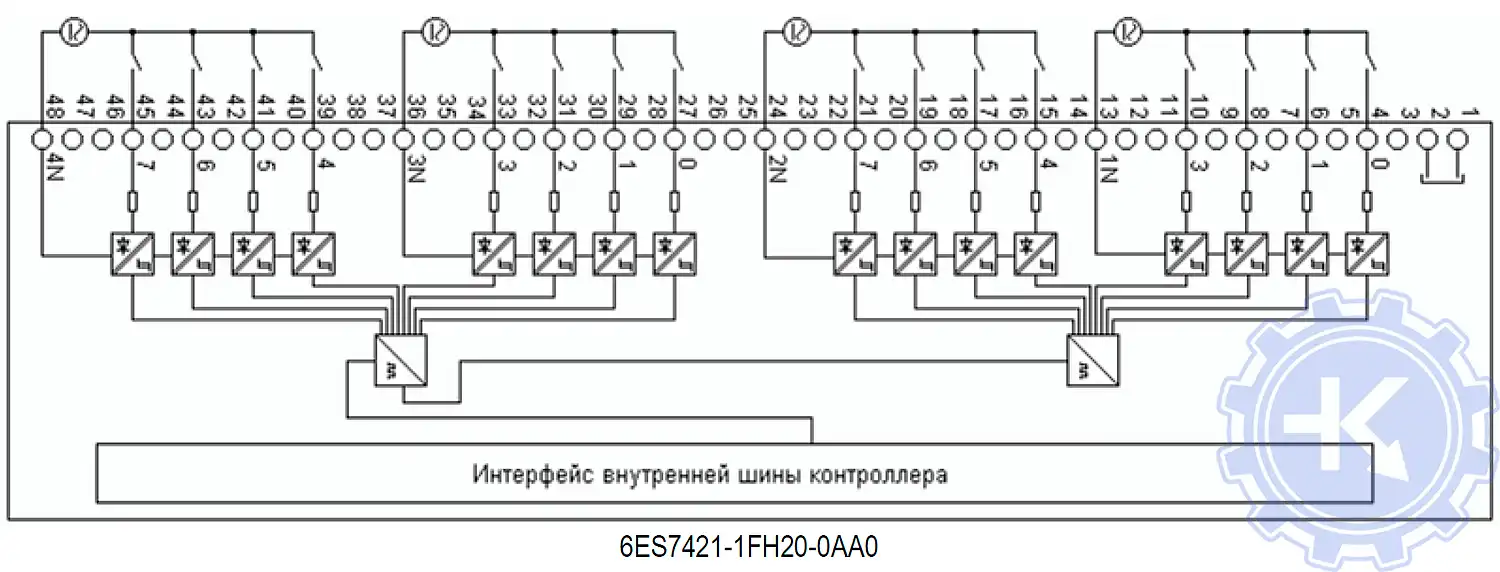

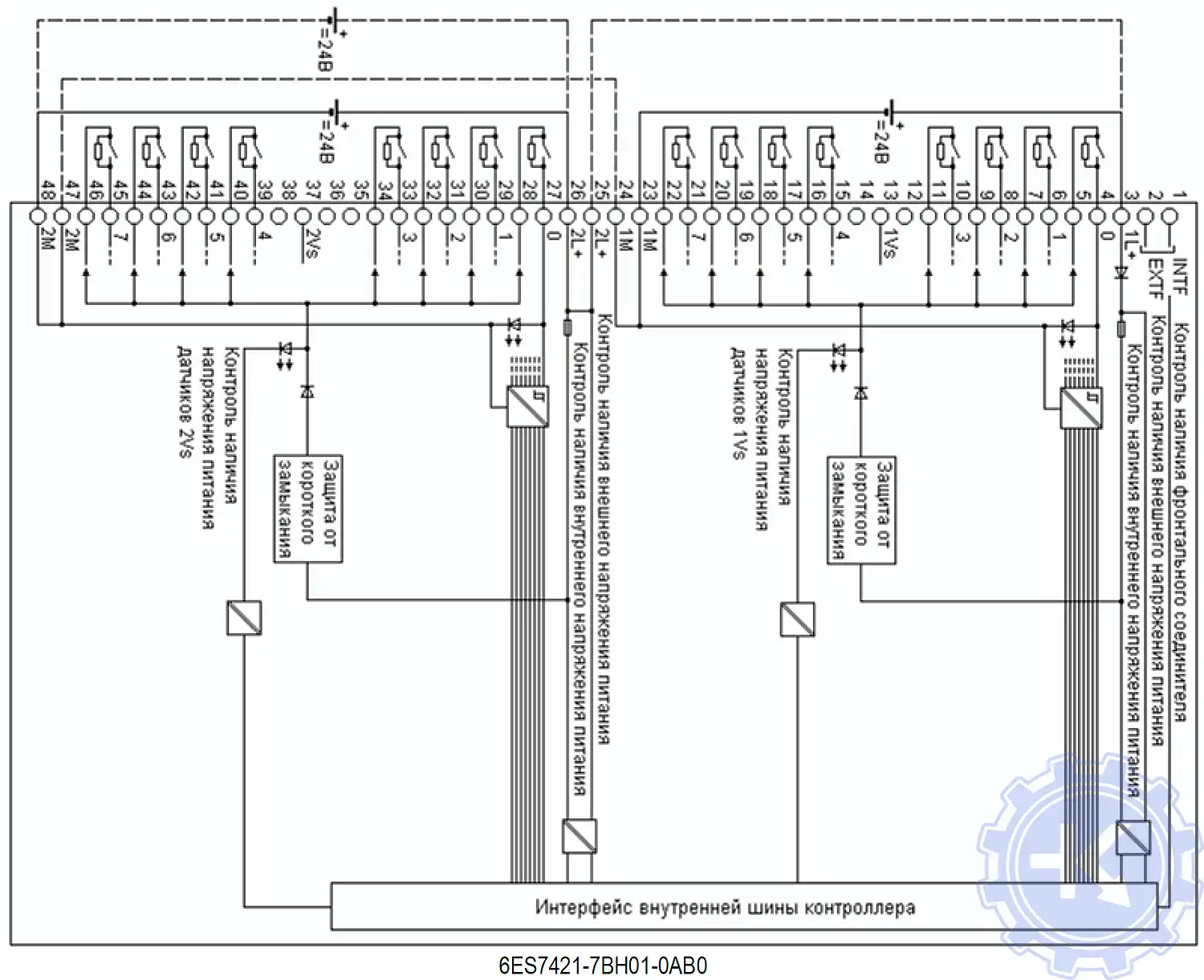

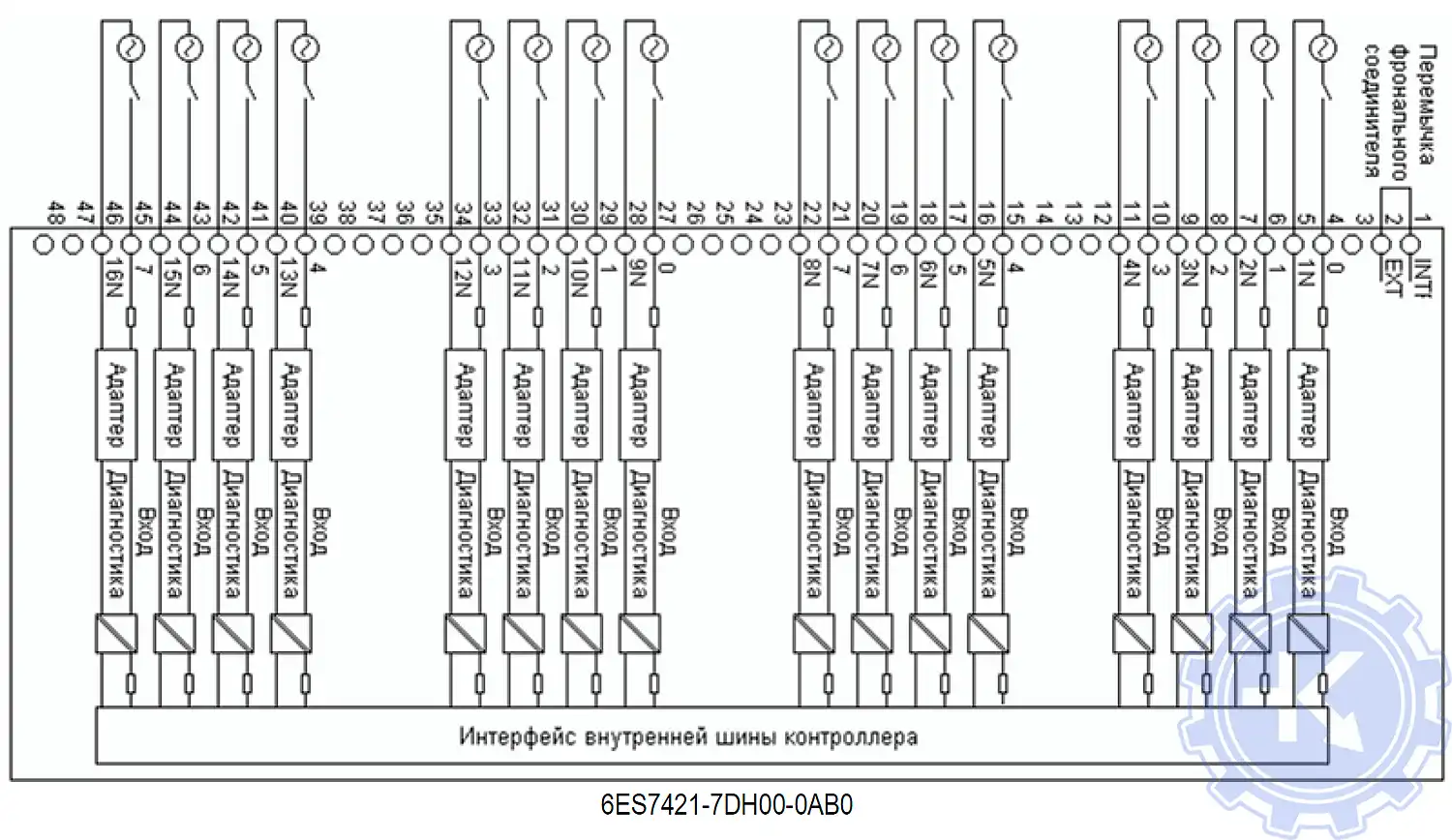

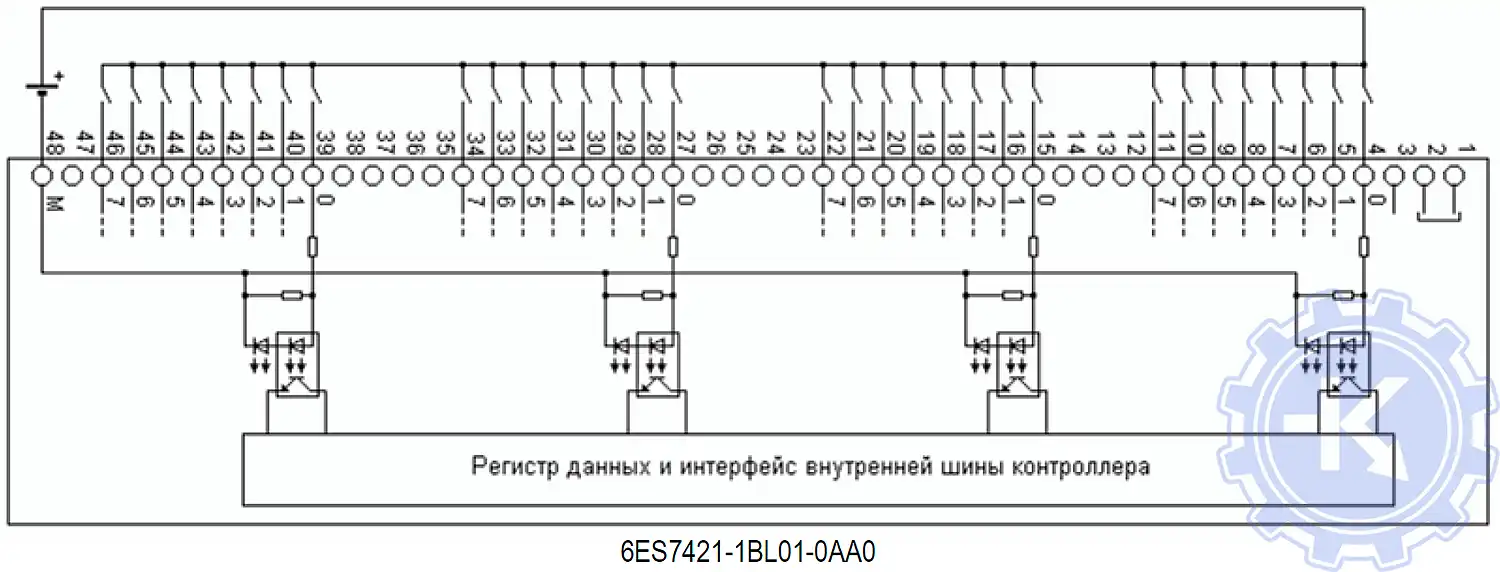

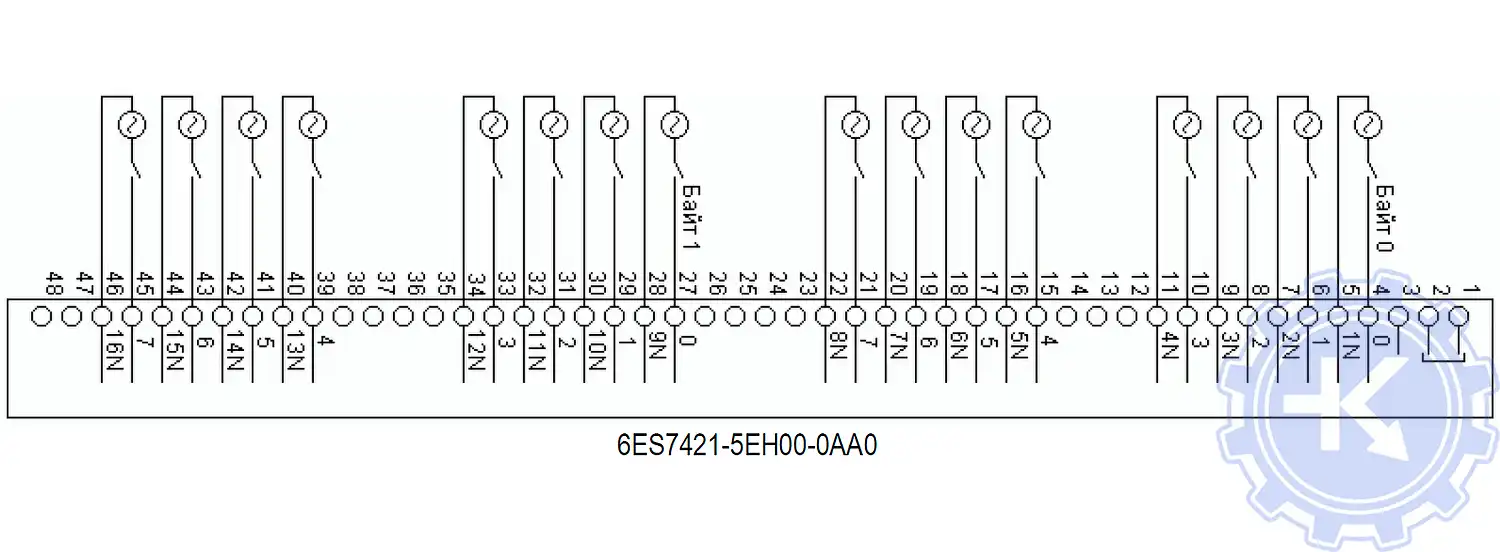

Схемы подключения модулей дискретных сигналов SIENENS SIMATIC S7 400
Порядок проведения ремонта контроллера SIENENS SIMATIC S7 400
Мы ответственно подходим к процессу восстановления промышленной электроники и поэтапно проводим все необходимые мероприятия для максимально качественного ремонта контроллера, от визуальной диагностики до полного восстановления.
Этапы ремонта контроллера SIENENS SIMATIC S7 400:
- Чистка неисправного контроллера (пыль, грязь);
- Диагностика электронных компонентов;
- Диагностика программного обеспечения;
- Изменение параметров программного обеспечения (в случае обнаружения ошибки);
- Ремонт или замена вышедших из строя компонентов;
- Поверка отремонтированного PLC на специализированном стенде.
Повторюсь мы выполняем не только качественный ремонт контроллера SIENENS SIMATIC S7 400 специалисты сервисного центра восстановят PLC независимо то бренда и года выпуска, а также благодаря накопленному опыту специалисты сервисного центра проведут пемонт контроллера даже без технической документации и электро-схем для данное оборудования.
Преимущество ремонта контроллеров SIENENS SIMATIC S7 400
Компания «Кернел» производит ремонт контроллеров, и подобной промышленной электроники с 2002 года. За это время инженеры нашего сервисного центра накопили колоссальный опыт в данном направлении.
Мы пристально следим за качеством исполнения ремонта, и смело даем гарантию на ремонт контроллера SIENENS SIMATIC S7 400, а также на запасные части, замененные в процессе ремонта шесть месяцев.
Ремонт контроллера SIENENS SIMATIC S7 400 в Газах производится исключительно на компонентном уровне с применением оригинальных запасных частей и высокотехнологичного новейшего диагностического оборудования.
Специалисты нашей компании выполнят ремонт SIENENS SIMATIC S7 400 в максимально сжатые сроки, мы выполняем все возможные шаги для качественного восстановления сложной промышленной электроники. Обратившись в наш сервисный центр, вы гарантированно получаете:
- Глубокую диагностику PLC с выявлением неисправных компонентов;
- Замену неисправных компонентов на новые;
- Ремонт программируемого логического контроллера в максимально сжатые сроки;
- Проверку отремонтированного ПЛК на специальном стенде;
- Оригинальные запасные части;
- Установку и программирование;
- Экономию от 40% до 80% от покупки нового аналога
- Гарантию на ремонт контроллера SIENENS SIMATIC S7 400 и запасные части 6 месяцев;
О контроллере SIENENS SIMATIC S7 400
Контроллер SIENENS SIMATIC S7 400 – это универсальный модульный программируемый логический контроллер. Благодаря модульной конструкции и естественной вентиляции, а также удобству возможности применения структур распределенного ввода и удобство в обслуживании позволяют применять контроллер SIENENS SIMATIC S7 400 для решения огромного круга задач автоматизации.
Контроллер SIENENS SIMATIC S7 400 охватывает следующие области автоматизации:
- Машиностроение;
- Автомобильная промышленность;
- Складское хозяйство;
- Сталелитейное производство;
- Технологические установки;
- Системы автоматизации зданий;
- Бумажная промышленность и полиграфия;
- Деревообработка;
- Пищевая и легкая промышленность;
- Химическая и нефтехимическая промышленность.
Контроллер SIENENS SIMATIC S7 400 имеет несколько типов центральных процессоров различной производительности и широкий спектр модулей различного назначения с множеством встроенных функций что позволяет ему выполнять максимальную адаптацию оборудования к требованиям решаемых задач. При модернизации и развитии производства контроллер SIENENS SIMATIC S7 400 может быть легко дополнен необходимым набором модулей.
Типы центральных процессоров контроллера SIENENS SIMATIC S7 400 |
|
6ES7412-1XJ05-0AB0 SIMATIC S7-400CPU 412-1 ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР |
6ES7417-4HT14-0AB0 SIMATIC S7-400H, МОДУЛЬ ЦПУ CPU 4147H |
6ES7414-4HM14-0AB0 SIMATIC S7-400H, МОДУЛЬ ЦПУ CPU 414H |
6ES7417-4XT05-0AB0 SIMATIC S7-400, CPU 417-4 ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР |
6ES7416-3XR05-0AB0 SIMATIC S7-400, CPU 416-3 ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР |
6ES7416-3ER05-0AB0 SIMATIC S7-400, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 416-3 PN/DP |
6ES7416-2XN05-0AB0 SIMATIC S7-400, CPU 416-2 ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР |
6ES7414-3XM05-0AB0 SIMATIC S7-400, CPU 414-3ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР |
6ES7414-3EM05-0AB0 SIMATIC S7-400, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 414-3 PN/DP |
6ES7414-2XK05-0AB0 SIMATIC S7-400, CPU 414-2 ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР |
6ES7412-2XJ05-0AB0 SIMATIC S7-400, CPU 412-2 ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР |
Заказать ремонт контроллера SIENENS SIMATIC S7 400
Если на вашем производстве вышел из строя контроллер, обращайтесь в компанию «Кернел», где специалисты компании в минимальные сроки проведут диагностику и последующий ремонт контроллера SIENENS SIMATIC S7 400. Заявку на ремонт PLC вы можете оставить с помощью специальной формы "Оставить заявку". Связаться с нашими менеджерами очень просто.
- Заказав обратный звонок (кнопка в правом нижнем углу сайта)
- Посредством чата (кнопка расположена с левой стороны сайта)
- Позвонив по номеру телефона:
- +7(8482) 79-78-54;
- +7(8482) 55-96-39;
- +7(917) 121-53-01
- Написав на электронную почту: 89171215301@mail.ru
