Ремонт частотного преобразователя KONE в Горадизе, ошибки

Ремонт частотного преобразователя KONE

Ремонт частотного преобразователя KONEРемонт частотного преобразователя KONE, впрочем, как и ремонт частотников других производителей имеет ряд особенностей в силу своего конструктива. Частотные преобразователи, точнее их начинка делятся на две части:

  • Аппаратная часть,
  • Программная часть.

Частотники данного производителя не являются исключением из правил, именно поэтому ремонт частотного преобразователя KONE имеет точно такой же ряд особенностей, как и у других преобразователей.

Диагностировать ту или иную неисправность помогают коды ошибок частотного преобразователя, которые отображаются на небольшом дисплее, расположенном на лицевой панели привода. Коды ошибок частотного преобразователя KONE в зависимости от серии описаны в инструкции пользователя которые можно скачать с нашего сайта.

Ремонт частотных преобразователей KONE, как и любых других преобразователей, выпущенных под другими брендами, всегда начинается с аппаратной части, после успешного ремонта аппаратной части наступает очередь программной.

Настройка частотного преобразователя KONE также прописана в инструкции завода производителя, для каждой серии частотных преобразователей настройка будет индивидуальной, так как каждая линейка преобразователей решает свои собственные задачи, этим обусловливается широкая номенклатура данного промышленного оборудования.

Ремонт частотных преобразователей KONE в сервисном центре

Ремонт частотного преобразователя KONEКомпания «Кернел» производит ремонт частотных преобразователей KONE в Горадизе с 2002 года. За время существования компании наши сотрудники накопили колоссальный опыт в ремонте преобразователей частоты такого известного производителя как KONE. Ремонт подобного промышленного оборудования ответственное и сложное занятие, требующие максимальной отдачи, профессионализма и максимально полной материальной базе.

Специалисты нашего сервисного центра максимальное внимание уделяют качеству исполнения ремонта, программирования и настройке промышленных преобразователей частоты, не зависимо от производителя данного промышленного оборудования. Именно поэтому мы смело даем гарантию на все выполненные работы шесть месяцев.

Ремонт частотных преобразователей KONE в Горадизе производится исключительно с использованием оригинальных запасных частей, на компонентном уровне с применением высокотехнологичного диагностического оборудования, квалифицированным персоналом с инженерным образованием.

В случае выхода из строя преобразователя частоты на вашем производстве либо появились проблемы с приводом, которые вы не можете решить самостоятельно, мы всегда рады вам помочь. Специалисты нашего сервисного центра в минимальные сроки проведут глубокую диагностику с последующим ремонтом частотного преобразователя KONE.

Инженеры сервисного центра выполняют качественный ремонт частотных преобразователей KONE в Горадизе всех серий, когда-либо выпускаемых компанией.

KONE V3F

KONE KDL

KONE KR
  • KONE V3F16L km769900g01, km769900G05, km769900G13;
  • KONE v3f20 km 766080G01;
  • KONE v3f25 km713990G01;
  • KONE V3F25S km782999G01;
  • KONE V3F18 km839800G01, km839800G13;
  • KONE v3f10 km50067284;
  • KONE V3F16ES km713940G01;
  • KONE V3F16R km870400G01;
  • KONE V3F80 km504268G01.
  • KONE KDL16L KM953503G21, KM953503R121;
  • KONE KDL16R KM968094G03, KM968094G04, KM968094G02;
  • KONE KDL16S KM5100400V002, КМ51004000V003;
  • KONE KDL32 KM921317G03, KM921317G01, KM926996G01.
  • KONE KR7 90A KM997160;
  • KONE KR6 40A KM997159.

Ошибки частотного преобразователя KONE V3F16L

Система аварийной сигнализации KONE и система мониторинга состоят из двух основных частей – оборудование на строительном участке и оборудование в Сервисном Центре.

Ошибки частотных преобразователей KONE

Блок кабины, находящийся в кабине, включая следующее:

  • Регулировка кнопки сигнализации и контроллер голосовой связи.
  • Микрофон и громкоговоритель.
  • Выключатель входов и индикатор выходов.

Базовый блок включает в себя:

  • Контроллер не более восьми лифтов (блок в кабине).
  • Интерфейс телефонной линии с автонабором.
  • Источник питания и аккумуляторный блок для периферийных систем.

Анализирующее устройство

Анализирующее устройство, подключенное к контроллеру, включает в себя:

  • Устройство проверки аварийного сигнала (код ошибки)
  • Монитор состояния лифта
  • Устройство сбора статистики лифта.

Код ошибки

Код CEN

Описание

Причина

Устранение

0001

1001

Наблюдение за временем перемещения.

Информация о положении кабины изменилась после определенного периода времени, обозначенного в программном обеспечении.

Магнитный выключатель (30) зоны дверей не изменился.

Для гидроклапана KCM831: Низкий уровень масла.

ROW: Требуется выключение питания, чтобы сбросить данную неполадку.

NA: Ручной сброс только при осмотре машинного отделения.

0002

1002

Обнаружение потери тяги.

Кабина не движется во время работы канатоведущего механизма.

Срабатывание переключателя сброса при обнаружении потери тяги на контроллере.

0003

0101

Превышение скорости.

V2 LCEDRV:

Скорость лифта выше 110 % номинальной скорости.

Срабатывает неисправность превышения скорости.

В RDF или контролируемом ходе, когда скорость >0,66 М/С

Автоматически (после остановки лифта)

0004

1101

Синхронизация провалилась на трех последовательных ходах.

Система обнаружила сигналы 77: U/N, 61: U/N и 30 некорректно после синхронизирующего хода. Это произошло во время 3 последовательных ходов.

Требуется выключение и включение питания.

0005

1992

Обнаружено непреднамеренное движение кабины.

Система обнаружила произвольное движение кабины с открытыми дверями в пределах зоны дверей по направлению от площадок.

Ручной сброс только при осмотре машинного отделения.

0006

1905

Неверная настройка обнаружения потери тяги.

Неверная настройка даты UI:7:43 для обходного испытательного разъема TLD или тестовый обходной коннектор TLD на входах 1 и 2 на плате OPT F Rear превышает 5 минут или неверная установка проводки переключателя обнаружения потери тяги к входам 1 и 2 на плате OPT F Rear

Возможные причины смотрите в "Обнаружение" и "Испытание".

0007

0610

Переключатель зоны дверей 30 ил В30 завис.

Информация о зоне дверей постоянно активна.

ROW: Требуется выключение питания или контролируемый ход, чтобы сбросить данную неполадку.

NA: Ручной сброс только при осмотре машинного отделения.

0012

1923

Устройство предотвращения сползания не было отпущено во время двух последовательных ходов (гидравлический лифт).

Устройство предотвращения сползания остается включенным на двух последовательных ходах.

Устройство предотвращения сползания в отпущенном состоянии и питание выключено и включено.

0013

1924

Предотвращение сползания не под напряжением во время двух последовательных ходов (гидравлический лифт).

Устройство предотвращения сползания не отключилось на двух последовательных ходах.

Устройство предотвращения сползания в отпущенном состоянии и питание выключено и включено.

0014

0601

Реле 553 на схеме контроля зоны дверей не сработало во время двух последовательных ходов. Данная неисправность следует за неполадкой 76.

Релейная схема 553 не под напряжением.

Отключите и включите питание, требуется контролируемый ход машинного отделения для

0015

0602

Неправильная работа схемы контроля зоны дверей во время двух последовательных ходов. Данная неисправность следует за неполадкой 82.

ADO/ACL схема находится не под напряжением. 443:1 или 443:2 или 486 не подводят напряжение с кабиной на этаже или обесточивают при скоростях кабины выше скорости SL1 (настройки 5-20- 9).

ROW: Требуется выключение питания или включенный в проверочный режим лифт. NA: Ручной сброс только при осмотре машинного отделения.

0025

0604

Ошибка разрешения статрта.

Контакты в стартовой разрешающей цепи не замкнуты, и кабина не движется.

Когда XD1/3 под напряжением 230VAC.

0026

0605

Ход не в порядке.

Система привода имеет неисправность. LCEDRV или LCEMCU или V3F25 сообщили о неисправности LCECPU. Для дополнительной информации см. подкоды LCEDRV или LCEMCU или V3F25.

Когда неисправность 26 отсутствует.

0036

0105

Главный контактор отпущен во время движения.

V3F25 или LCEMCU или LCEDRV отключает выход главного контактора во время движения. LCEDRV или LCEMCU или V3F25 сообщили о неисправности LCECPU.

Автоматически после остановки лифта и сброса неисправностей.

0102

2002

Перегрузка по току.

Короткое замыкание на клеммах двигателя.

0103

1002

Обрыв тормозного резистора.

Неисправность в проводке или разъеме тормозного резистора, неисправны тормозной резистор или транзистор в тормозной цепи.

0104

2003

Термистор двигателя.

Двигатель перегрелся или отсоединен кабель термистора.

По прошествии ~ 5 минут, когда снизится температура двигателя.

0105

2006

Контроль цепи постоянного тока.

Слишком низкое или слишком высокое сетевое напряжение или работа от 2 фаз.

Когда питание в норме, время восстановления 3 секунды.

0106

1001

TFC (Счетчик неисправностей тахометра).

Слишком много ошибок регулятора момента / скорости в строке.

Посредством режима Обход (RDF) / Ревизия.

0107

2008

Устройство измерения загрузки (Lwd) выходит за пределы шкалы.

Не отрегулировано или отсутствует.

Если Lwd работает правильно.

0108

2009

Разность между заданной и измеренной скоростями превышает норму.

Разность между заданной и измеренной скоростями слишком большая.

Через несколько секунд, число в счетчике ошибок тахометра увеличивается на 1

0120

Ошибка последовательности запуска.

Ток двигателя отсутствует в момент, когда должно включаться отпускание тормоза.

Полный список всех возможных ошибок частотных преобразователей KONE можно посмотреть и скачать в файлах ниже.

Скачать коды ошибок частотного преобразователя KONE V3F16L с расшифровкой в формате PDF

Скачать коды ошибок частотного преобразователя KONE V3F18 с расшифровкой в формате PDF

Сброс ошибок частотных преобразователей KONE

Ремонт частотных преобразователей KONEКомпания «Кернел» производит ремонт частотных преобразователей KONE в Горадизе с 2002 года. За это время мы накопили колоссальный опыт в том числе опыт в ремонте частотных преобразователей KONE. Ремонт подобной промышленной электроники ответственное и сложное занятие, требующие максимальной отдачи, профессионализма и максимально полной материальной базе.

Специалисты нашего сервисного центра уделяют максимальное внимание к качеству исполнения ремонта, программирования и настройке промышленного преобразователя частоты, не зависимо от производителя данного промышленного оборудования. Именно поэтому мы смело даем гарантию на ремонт частотных преобразователей KONE шесть месяцев.

Ремонт частотных преобразователей KONE в Горадизе производится исключительно с использованием оригинальных запасных частей, на компонентном уровне с применением высокотехнологичного оборудования, квалифицированным персоналом с инженерным образованием.

Если на вашем производстве появились проблемы с частотным преобразователем, которые вы не можете решить самостоятельно, мы всегда рады вам помочь. Обращайтесь в сервисный центр «Кернел». Специалисты нашей компании в минимальные сроки проведут глубокую диагностику и последующий ремонт частотного преобразователя KONE. Оставьте заказ на ремонт оборудования используя форму на сайте, либо свяжетесь с нашими менеджерами, сделать это очень просто.

Настройка частотного преобразователя KONE программирование

Ремонт частотных преобразователей KONEНастройка частотных преобразователей KONE (программирование) происходит в рамках установленных производителем правил, существует общий алгоритм по программированию (настройке частотных преобразователей), относящийся ко всем производителям данного промышленного оборудования. Ниже представлена пошаговая инструкция по настройке частотных преобразователей KONE.

Частотные преобразователи KONE имеют защиту от несанкционированного программирования кнопок панели приказов. Программирование частотника KONE возможно лишь при наличии оригинального ключа программирования кнопок панели приказов частотного преобразователя KONE.

В некоторых преобразователях частоты существует пункт наличия/отсутствия фильтра в цепи питания двигателя. Этот пункт отвечает за подключение различных видов нагрузок, в том случае, когда возможно выбрать нормальное или инверсное изменение частоты при повышении уровня сигнала обратной связи.

Все настройки частотных преобразователей KONE приведены в технической документации ниже в удобном формате (PDF) который можно скачать на свой компьютер, распечатать или просто открыть на нашем сайте.

Скачать руководство по программированию частотного преобразователя KONE V3F16L в формате PDF

Ремонт самых распространенных частотные преобразователи KONE

Ремонт KONE V3F16L

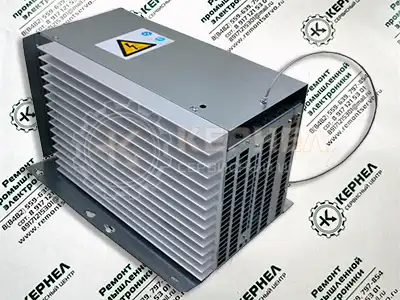

Ремонт частотных преобразователей KONEЧастотный преобразователь V3F16L KM769900G01 КОNЕ (КОНЕ) / Inverter KM769900G01, V3F16L for KONE Mono Space, 400 V, 12А

Характеристики:

  • Основные: Тип KM953503R121 Максимальный ток не менее 12 А. Частота напряжения от 0 до 60 Гц. Диапазон регулирования напряжения частотного преобразователя от 0 до 400 В. Длина 400 мм. Высота 245 мм. Ширина в верхней части 260 мм. Вес частотного преобразователя не более 14,8 кг. Диаметр фрикционного шкива 37,3 мм.
  • Бренды: KONE
  • Длина, мм: 400
  • Ширина, мм: 260
  • Высота, мм: 245

Ремонт KONE KDL16L

Ремонт частотных преобразователей KONEЧастотный преобразователь KDL16L (KM953503R121) на лифт KONE (Коне) / Frequency enverter Kone, KDL16L, 14A

Характеристики:

  • Основные: Тип KM953503R121 Максимальный ток не менее 14 А. Частота напряжения от 0 до 60 Гц. Диапазон регулирования напряжения частотного преобразователя от 0 до 400 В. Длина 530 мм. Высота 450 мм. Ширина в верхней части 300 мм. Вес частотного преобразователя не более 14,8 кг. Диаметр фрикционного шкива 37,3 мм.
  • Производитель: KONE
  • Бренды: KONE
  • Длина, мм: 530
  • Ширина, мм: 300
  • Высота, мм: 450

Ремонт KONE KDL32

Ремонт частотных преобразователей KONEЧастотный преобразователь KDL32 (KM921317G01) на лифт KONE (Коне) / Frequency enverter Kone, KDL32, 20A

Характеристики:

  • Основные: Тип KM921317G01 Максимальный ток не менее 20 А. Частота напряжения от 0 до 60 Гц. Диапазон регулирования напряжения частотного преобразователя от 0 до 400 В. Длина 530 мм. Высота 450 мм. Ширина в верхней части 300 мм. Вес частотного преобразователя не более 14,8 кг. Диаметр фрикционного шкива 37,3 мм.
  • Производитель: KONE
  • Бренды: KONE
  • Длина, мм: 530
  • Ширина, мм: 300
  • Высота, мм: 450

Оставить заявку на ремонт частотных преобразователей KONE

У вас вышел из строя частотник? Вам необходим срочный ремонт частотных преобразователей KONE в Горадизе? Оставьте заявку на ремонт нажав на одноименную кнопку в верхней правой части экрана либо свяжитесь с нашими менеджерами. Связаться с ними можно несколькими способами:
