Коды ошибок частотного преобразователя ESQ
Частотные преобразователи относятся к сложной промышленной электронике достаточно дорогой и в тоже время широко распространенной по всему миру. На сегодняшний день трудно себе даже представить какое-либо производство, на котором бы не работало данное промышленное оборудование.

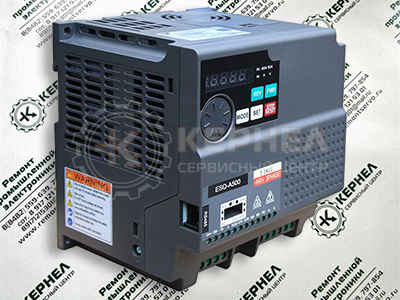

К сожалению, в процессе эксплуатации выходит из строя даже самое надежное промышленное оборудование. В данной статье мы разберем частотный преобразователь ESQ, точнее коды ошибок частотного преобразователя ESQ A-500, с полной расшифровкой и рекомендациями по их устранению. Частотники в наше время нашли широкое применения в абсолютно всех сферах промышленности управляя как мини моторами в оргтехнике, так и гигантскими двигателями в горнодобывающей промышленности.

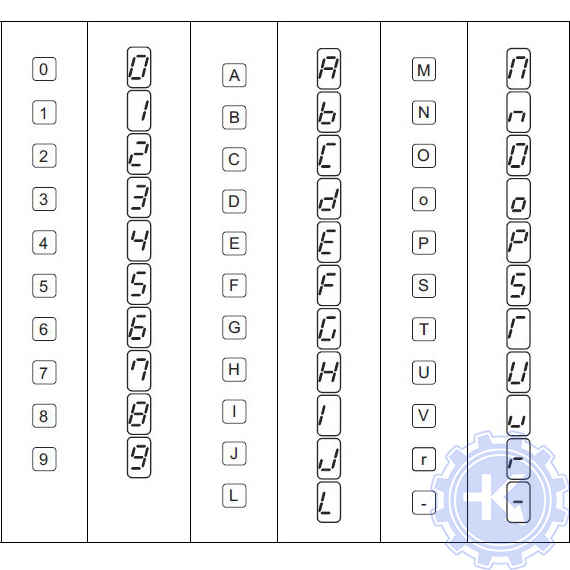

Для простоты общения со столь сложной электроникой все частотные преобразователи оснащены небольшими дисплеями с помощью которых выводятся информационные сообщения с кодами ошибок, расшифровав которые можно сразу же узнать причину ее возникновения. Если учесть распространенность данной промышленной электроники, то появляется острая нужда в расшифровке кодов ошибок частотных преобразователей.
Данная статья даст вам возможность не совершать ошибок, и в добавок поможет самостоятельно определять и устранять ту или иную причину повлекшую за собой аварийную остановку частотных преобразователей ESQ серии A-500.
Коды ошибок частотного преобразователя ESQ, расшифровка и рекомендации по устранению ошибок.
Список ошибок преобразователя ESQ A-500
Код
|
Причина
|
Метод устранения
|
ERROR
(ОШИБКА)
OC0
Сверхток при останове
|
- Низкое напряжение питания.
- Включена функция сброса “RES”.
- Плохое подключение пульта управления к главной машине.
- Неисправность внутренней цепи.
- Ошибочная операция ЦП.
|
- Обеспечьте нормальное напряжение питания.
- Отключите сигнал “RES”.
- Обеспечьте надежное подключение пульта управления к главной машине.
- Замените инвертор.
- Перезапустите инвертор.
|
OC0
Сверхток при останове
|
- Выходной ток в два раза больше номинального тока инвертора.
|
- Пожалуйста, перезапустите инвертор. При повторе аварийного сигнала отправьте инвертор на завод.
|
OC1
Сверхток во время ускорения
|
- Возможно, что время ускорения или замедления задано слишком малым, удлините его по мере необходимости.
- Не допускайте резкого возрастания нагрузки.
- Проверьте клеммы U/T1, V/T2 и W/T3 на предмет короткого замыкания.
|
OC2
Сверхток на постоянной скорости
|
OC3
Сверхток во время замедления
|
OV0
Превышение напряжения при останове
|
- Превышение напряжения между клеммами P и N.
|
- Проверьте, что напряжение питания является нормальным.
|
OV1
Превышение напряжения во время ускорения
|
- Возможно, что время ускорения или замедления задано слишком малым, удлините его по мере необходимости.
- Проверьте тормозной резистор между клеммами +/P и PR на предмет плохого подключения.
- Проверьте правильность настроек параметров 06-05 (P.30) и 06-06 (P.70).
|
OV2
Превышение напряжения на постоянной скорости
|
OV3
Превышение напряжения во время замедления
|
THT
Перегрев модуля IGBT
|
- Сработало электронное термореле модуля IGBT
|
- Не допускайте длительной работы инвертора с перегрузкой.
|
THN
Перегрев двигателя
|
- Сработало электронное термореле.
|
- Проверьте, правильно ли настроено значение параметра 06-00 (P.9) (согласно подключенному двигателю).
- Уменьшите нагрузку.
|
OHT
Сработало внешнее термореле
|
- Сработало внешнее термореле.
|
- Проверьте, хорошо ли согласовано внешнее термореле с параметрами двигателя.
- Снизьте нагрузку.
|
OPT
Отказ периферийных устройств
|
- Отказ связи; превышено число попыток передачи данных.
- Передача данных прервана; превышен допустимый период ожидания при передаче данных.
|
- Правильно настройте параметры канала связи.
|
EEP
Отказ памяти
|
|
- При частом появлении этого аварийного сигнала отправьте инвертор на завод.
|
PID
Отказ ПИД
|
- Недостаточная мощность инвертора и двигателя.
- Неправильная настройка величины задания или обратной связи ПИД.
- Отказ периферийных устройств.
|
- Повысьте мощность инвертора и двигателя.
- Проверьте настройку коэфф. усиления обратной связи. Сбросьте целевое значение согласно обратной связи.
- Проверьте периферийные устройства обратной связи устройства (т.е. датчики, потенциометр) и правильность подключения электропроводки.
|
CPU
Отказ ЦП
|
- Сильные электромагнитные помехи от соседнего оборудования.
|
- Снизьте электромагнитные помехи от соседнего оборудования.
|
OLS
Предотвращение и защита от опрокидывания
|
|
- Уменьшите нагрузку двигателя.
- Увеличьте значение 06-01 (P.22).
|
NTC
Перегрев модуля
|
- Температура модуля IGBT в инверторе слишком высокая.
|
- Снизьте температуру окружающего воздуха и улучшите условия вентиляции.
- Проверьте правильность работы вентилятора инвертора.
|
OL2
Чрезмерный момент
|
- Двигатель перегружен.
- Неправильно настроены параметры 06-08 (P.155), 06-09 (P.156).
|
- Уменьшите нагрузку двигателя.
- Правильно настройте 06-08 (P.155), 06-09 (P.156).
|
AErr
Ошибка на клеммах 3-5
|
- Ошибка имитации сигнала клемм 3-5.
|
- Проверьте настройку параметра 02-24 (P.184).
|
Устранение неисправностей частотного преобразователя ESQ
Неисправности
|
Действия проверок
|
Двигатель не вращается
|
Главная цепь
|
- Проверьте, что напряжение питания между клеммами R/L1, S/L2 и T/ L3 является нормальным.
- Проверьте, светится ли индикатор питания Power.
- Проверьте правильность подключения электропроводки между инвертором и двигателем.
|
Нагрузка
|
- Проверьте, что нагрузка двигателя не слишком большая.
- Проверьте, не заблокирован ли ротор двигателя.
|
Настройка параметров
|
- Проверьте, не настроена ли пусковая частота (01-11 (P.13)) слишком высокой.
- Проверьте, правильно ли настроен режим работы (00-16 (P.79)).
- Проверьте, не настроена ли максимальная частота (01-00 (P.1)) на нуль.
- Проверьте, не настроен ли запрет вращения назад (00-15 (P.78)).
- Проверьте правильность настроек смещения и усиления (02-12~02-15, 02-25~02-28 / P.192~P.199).
- Проверьте правильность настроек прыжков (пропусков) частоты (01- 16~01-21 / P.91~P.96).
|
Цепь управле ния
|
- Проверьте, равен ли выходной сигнал останова “MRS” ВКЛ. (соответствующие параметры 03-00~03-05/P.80~P.84, P.86, 03-06 (P.126), 03-09 (P.550))
- Проверьте, включена ли функция “RES” во ВКЛ. (соответствующие параметры 03-00~03-05/P.80~P.84, P.86, 03-06 (P.126), 03-09 (P.550))
- Проверьте, работает ли внешнее термореле или нет.
- Проверьте, был ли выполнен сброс или не остался ли аварийный сигнал (индикатор ALARM светится).
- Проверьте, правильно ли подключены сигналы напряжения и тока.
- Проверьте, правильные ли функции у STF и STR. (соответствующие параметры 03-00~03-05/P.80~P.84, P.86, 03-06 (P.126), 03-09 (P.550))
- Проверьте, не произошло ли отсоединение или плохой контакт в электропроводке цепи управления.
|
Вращение двигателя назад
|
- Проверьте правильность чередования фаз на выходных клеммах U/T1, V/T2 и W/T3.
- Проверьте, правильно ли подключены сигналы пуска (STF и STR).
|
Не удается повысить частоту вращения двигателя
|
- Проверьте, что нагрузка двигателя не слишком большая.
- Проверьте, правильно ли настроен уровень предотвращения опрокидывания (06- 01 (P.22)).
- Проверьте, не настроена ли форсировка момента (01-10 (P.0)) слишком высокой.
- Проверьте, действует ли максимальная частота (01-00 (P.1)).
|
Не плавное ускорение / замедление
|
- Проверьте, правильно ли настроено время ускорения / замедления (01-06(P.7), 01- 07(P.8)).
- Проверьте, правильно ли выбрана кривая ускорения / замедления (01-06(P.7), 01- 07(P.8)).
- Проверьте, не искажены ли помехами и шумом входные сигналы напряжения/тока.
|
Слишком большой ток
двигателя
|
- Проверьте, что нагрузка двигателя не слишком большая.
- Проверьте, хорошо ли согласованы мощности инвертора и двигателя.
- Проверьте, не настроена ли форсировка момента (01-10 (P.0)) слишком высокой.
|
Изменение скорости во
время эксплуатации
|
- Проверьте, не искажены ли помехами и шумом входные сигналы напряжения/тока.
- Проверьте, не изменяется ли нагрузка.
- Проверьте, не слишком ли длина кабеля главной цепи.
|
