Ошибки и ремонт сервопривода ABB в Химках
Ремонт сервопривода ABB
Сервисный центр «Кернел» предлагает выполнить качественный ремонт сервопривода ABB в Химках на компонентном уровне в максимально сжатые сроки. Сервопривод относятся к сложной промышленной электронике именно поэтому ремонтом сервоприводов ABB, впрочем, как и других производителей должны заниматься специалисты, имеющие не только высшее техническое образование, но и солидный опыт в ремонте подобной промышленной электроники.
Также для восстановления подобного промышленного оборудования понадобится хорошая материально-техническая база. При выполнении всех выше перечисленных условий, шансы на успешный ремонт сервоприводов ABB возрастают в геометрической прогрессии.
Именно поэтому за ремонтом сервоприводов, независимо от производителя лучше всего обращаться в специализированный сервисный центр, который отвечает всем техническим требованиям, такой как Кернел. Наш цент имеет отличную материально-техническую базу, а за время существования с 2002 года специалисты компании накопили бесценный опыт в том числе опыт в ремонте сервоприводов ABB.
Особенности ремонта сервопривода ABB
Ремонт сервоприводов ABB имеет ряд индивидуальных особенностей, это связано с конструктивными особенностями данного промышленного оборудования. По аналогии с частотными преобразователями они состоят из двух взаимосвязанных частей, это:
- Аппаратная часть;
- Программная часть.
В первую очередь ремонтируется аппаратная часть промышленного сервопривода. После глубокой диагностики неисправного блока выявляются все неисправные компоненты, которые в последствии заменяются на оригинальные запасные части (по возможности), в случае если сервопривод уже давно снят с производства и найти оригинальные запчасти просто невозможно они заменяются на аналоги.
Данный вид ремонта называется компонентным. От других видов его отличает две немаловажные детали.
- Значительное удешевление ремонта;
- Существенное сокращение времени ремонта.
По завершении ремонта аппаратной части сервопривода наступает очередь программной. В зависимости от серии выбирается программный продукт и зашивается в блок.
Заключительный этап ремонта сервопривода ABB это проверка на специализированном стенде. Все блоки проверяются без нагрузки и с нагрузкой не менее двух часов.
Коды ошибок сервопривода ABB ACSM1-04
При обнаружении неисправности при работе сервопривода будет активирована соответствующая защита и выведено предупреждающее сообщение на дисплей сервоуслилителя или цифрового пульта. Коды неисправностей приведены в таблице ниже.
В приведенной ниже таблице представлены показания 7-сегментного дисплея на блоке управления JCU. Если показание содержит несколько символов, они показываются последовательно.
Дисплей |
Значение |
L |
Загрузка прикладной программы или данных из блока памяти. Это обычная индикация сразу после включения питания привода. |
![]() |
Нормальная работа – привод остановлен. |
![]() |
(Вращающееся изображение) Нормальная работа – привод работает. |
“E” с последующим 4-значным цифровым кодом ошибки |
Системная ошибка. 9001, 9002 = отказ аппаратной части блока управления. 9003 = не подключен блок памяти. 9004 = отказ блока памяти. 9007, 9008 = отказ загрузки микропрограммного обеспечения из блока памяти. 9009 – 9018 = внутренняя ошибка. 9019 = повреждено содержимое блока памяти. 9020 = внутренняя ошибка. 9021 = несовместимость версий программ блока памяти и привода. 9102 – 9108 = внутренняя ошибка. |
“A” с последующим 4-значным цифровым кодом ошибки |
Предупреждение, формируемое прикладной программой. Коды ошибок см. в Руководстве по микропрограммному обеспечению. |
“F” с последующим 4-значным цифровым кодом ошибки |
Сообщение об отказе, формируемое прикладной программой. Коды ошибок см. в Руководстве по микропрограммному обеспечению. |
Схемы
Схемы типовых подключений сервоприводов ABB
В некоторых случает может понадобится схема подключения сервоприводов, ниже мы показаны схемы сервопривода ABB ACSM1-04.

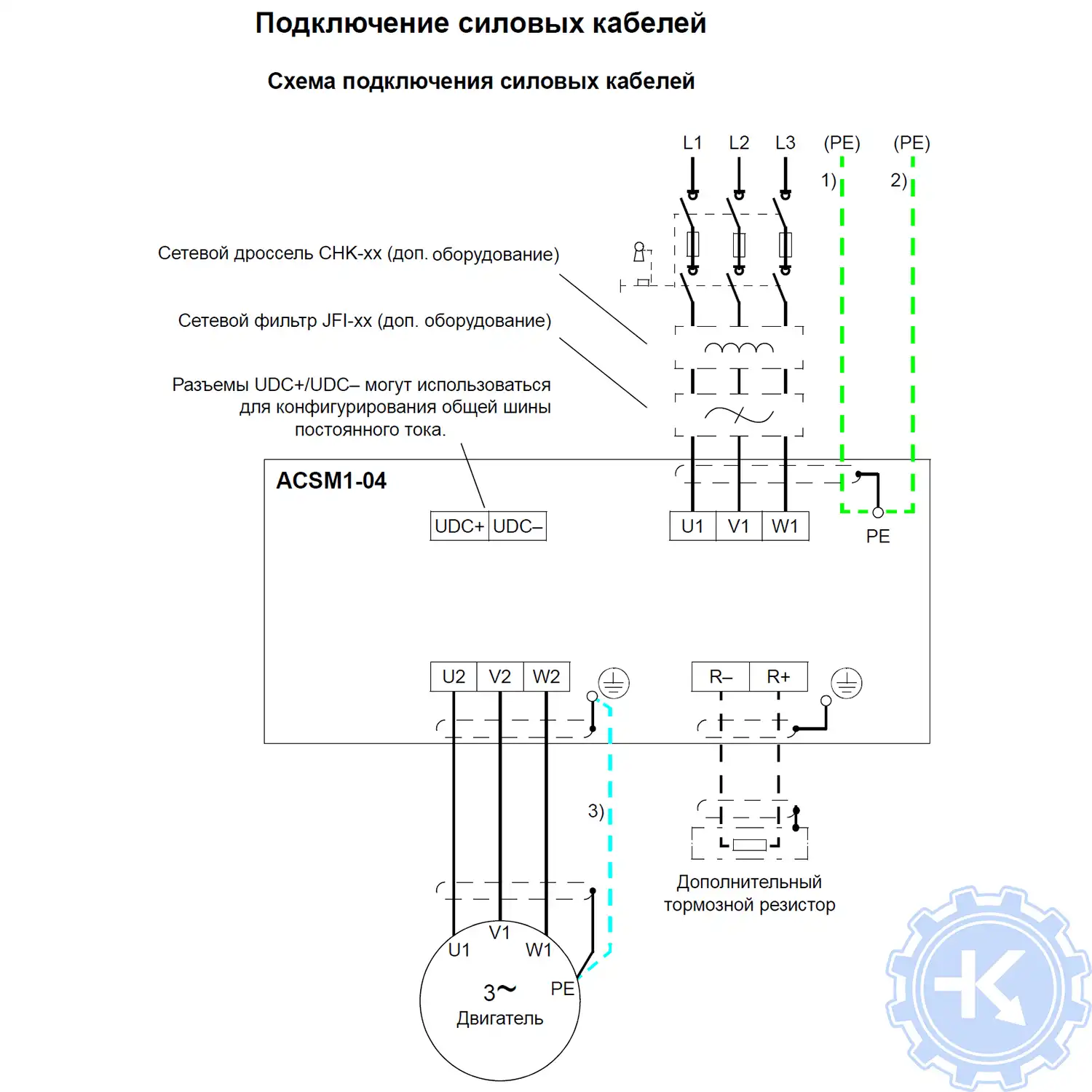

Схема подключения силовых кабелей сервопривода ABB ACSM1-04. |

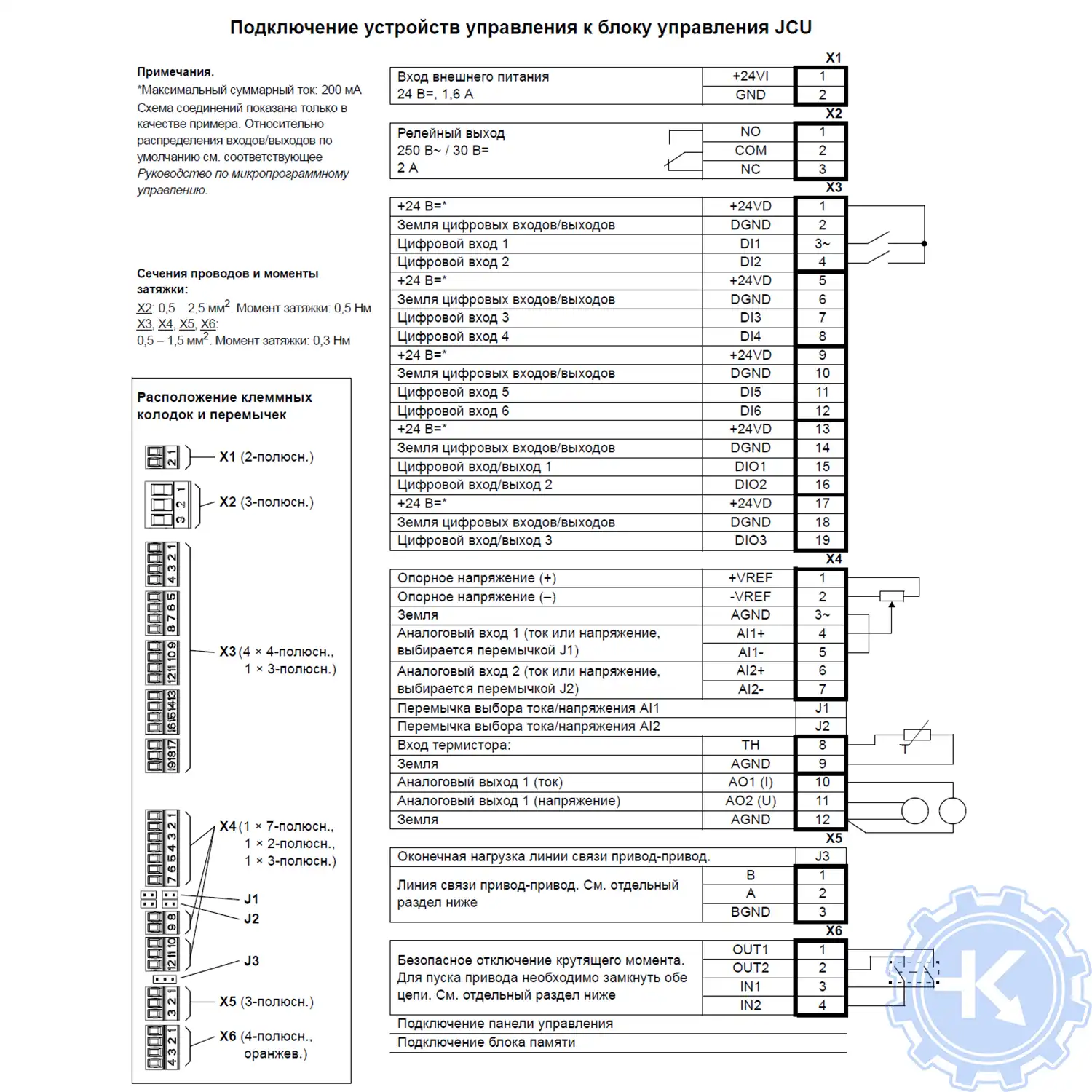

Схема подключения сервопривода ABB ACSM1-04, подключение устройств управления к блоку управления JCU. |
![]() |
![]() |
Преимущество ремонта сервоприводов ABB в нашем сервисном центре
Во время эксплуатации электроприводов ABB может возникнуть проблема, далеко не всегда возникшую проблему можно исправить на месте своими силами, наш сервисный центр готов вам в этом помочь, выполнив качественный ремонт сервоприводов ABB в сжатые сроки с полугодовой гарантией.
Мы не только восстановим неисправный блок, но и подскажем как действовать в той или иной ситуации для максимально долгой и безаварийной работы сервопривода.
Работы, проводимые при ремонте сервопривода ABB в Химках:
- Предварительный осмотр на возможность восстановления бесплатный;
- Мы производим ремонт сервопривода ABB на компонентном уровне (экономия бюджета и времени)
- При ремонте сервоприводов ни каких конструктивных изменений не вносим;
- Ремонт блоков с применением оригинальных запасных частей (по возможности).
- Вы платите исключительно за результат - работающий сервопривод;
- Гарантия на ремонт сервоприводов ABB и на запасные части замененные в процессе ремонта 6 месяцев;
- Сроки ремонта варьируются от 5 до 15 рабочих дней;
За два десятилетия существования сервисного центра нашими специалистами были успешно проведены тысячи подобных ремонтов с каждым разом поднимая квалификацию наших инженеров. Ниже представлен далеко не полный список сервоприводов ABB серии ACSM1-04 ремонтируемые в нашем сервисном центре.
ACSM1-04AM-02A5-4 |
Ремонт сервопривода ABB серии ACSM1-04, 380 - 480V, 2.5A, 0.75кВт. |
ACSM1-04AM-03A0-4 |
Ремонт сервопривода ABB серии ACSM1-04, 380 - 480V, 3A, 1.1кВт. |
ACSM1-04AM-04A0-4 |
Ремонт сервопривода ABB серии ACSM1-04, 380 - 480V, 4A, 1.5кВт. |
ACSM1-04AM-05A0-4 |
Ремонт сервопривода ABB серии ACSM1-04, 380 - 480V, 5A, 2.2кВт. |
ACSM1-04AM-07A0-4 |
Ремонт сервопривода ABB серии ACSM1-04, 380 - 480V, 7A, 3кВт. |
ACSM1-04AM-09A5-4 |
Ремонт сервопривода ABB серии ACSM1-04, 380 - 480V, 9.5A, 4кВт. |
ACSM 1-04AM-012A-4 |
Ремонт сервопривода ABB серии ACSM1-04, 380 - 480V, 12A, 5.5кВт. |
ACSM 1-04AM-016A-4 |
Ремонт сервопривода ABB серии ACSM1-04, 380 - 480V, 16A, 7.5кВт. |
ACSM1-04AM-024A-4 |
Ремонт сервопривода ABB серии ACSM1-04, 380 - 480V, 24A, 11кВт. |
ACSM1-04AM-031A-4 |
Ремонт сервопривода ABB серии ACSM1-04, 380 - 480V, 31A, 15кВт. |
ACSM1-04AM-040A-4 |
Ремонт сервопривода ABB серии ACSM1-04, 380 - 480V, 40A, 18.5кВт. |
ACSM1-04AM-060A-4 |
Ремонт сервопривода ABB серии ACSM1-04, 380 - 480V, 60A, 30кВт. |
В таблице представлены исключительно сервопривода ABB серии ACSM1-04 ремонт которых мы вам предлагаем, также специалисты нашей компании ремонтируют сервопривода не зависимо от серии и под каким брендом они были выпущены.
Оставить заявку на ремонт сервопривода ABB
У вас остались вопросы, связанные с ремонтом или сбросом ошибок, а также программированием и настройкой сервоприводов ABB? Оставьте заявку на ремонт сервопривода ABB в Химках нашим менеджерам. Связаться с ними можно несколькими способами:
- Заказав обратный звонок (кнопка в правом нижнем углу сайта)
- Посредством чата (кнопка расположена с левой стороны сайта)
- Позвонив по номеру телефона:
- +7(8482) 79-78-54;
- +7(8482) 55-96-39;
- +7(917) 121-53-01
- Написав на электронную почту: 89171215301@mail.ru
