HEIDENHAIN ITNC 530 ошибки и ремонт в Хиве
Ремонт ЧПУ HEIDENHAIN ITNC 530
Компания «Кернел» производит ремонт ЧПУ с 2002 года. За это время мы накопили колоссальный опыт в том числе опыт в ремонте ЧПУ HEIDENHAIN ITNC 530 известного производителя из Германии. Ремонт подобной промышленной электроники ответственное и сложное занятие, требующие максимальной отдачи, профессионализма и полной материально-технической базе.
Ремонт ЧПУ HEIDENHAIN ITNC 530 в Хиве производится как в сервисном центре, так и с выездом специалиста на территорию заказчика. ITNC 530 является крайне сложной промышленной электроникой соответственно ремонт ЧПУ HEIDENHAIN ITNC 530 можно доверить только настоящим профессионалам своего дела с богатым опытом работы в данном направлении.
Все специалисты нашего сервисного центра имеют высшее техническое образование, огромный опыт и максимально полную материальную базу включая новейшее высокотехнологичное диагностическое оборудование благодаря чему ремонт ЧПУ HEIDENHAIN ITNC 530 в Хиве проходит максимально эффективно.
Инженеры сервисного центра уделяют значительное внимание к качеству исполнения ремонта, программирования и настройке ЧПУ, не зависимо от производителя данного промышленного оборудования. Именно поэтому мы смело даем гарантию на ремонт ЧПУ HEIDENHAIN ITNC 530 и замененные в процессе ремонта компоненты шесть месяцев.
Особое внимание заслуживает тот факт, что ремонт ЧПУ HEIDENHAIN ITNC 530 производится исключительно с использованием оригинальных запасных частей, на компонентном уровне с применением высокотехнологичного оборудования, квалифицированным персоналом с инженерным образованием.
Если на вашем производстве появились проблемы с ЧПУ HEIDENHAIN ITNC 530, которые вы не можете решить самостоятельно, мы всегда рады вам помочь. Обращайтесь в сервисный центр «Кернел». Специалисты нашей компании в минимальные сроки проведут глубокую диагностику и последующий ремонт ЧПУ HEIDENHAIN ITNC 530 в Хиве. Оставьте заявку на ремонт ЧПУ используя форму на сайте.
Ошибки HEIDENHAIN ITNC 530
Система ЧПУ HEIDENHAIN ITNC 530 отображает сообщения об ошибках автоматически, в том числе в случае:
- Неверных операций ввода;
- Логических ошибок в программе;
- Невыполнимых элементах контура;
- Применении измерительного щупа, не соответствующего предписаниям.
Сообщение об ошибке, содержащее номер кадра программы, было обусловлено этим или предыдущим кадром. Сообщение об ошибке ЧПУ HEIDENHAIN ITNC 530 удаляются с помощью клавиши CE после устранения причины ошибки. Сообщения об ошибках, ведущих к остановке работы ЧПУ, необходимо квитировать кнопкой END. После этого ЧПУ перезагружается.

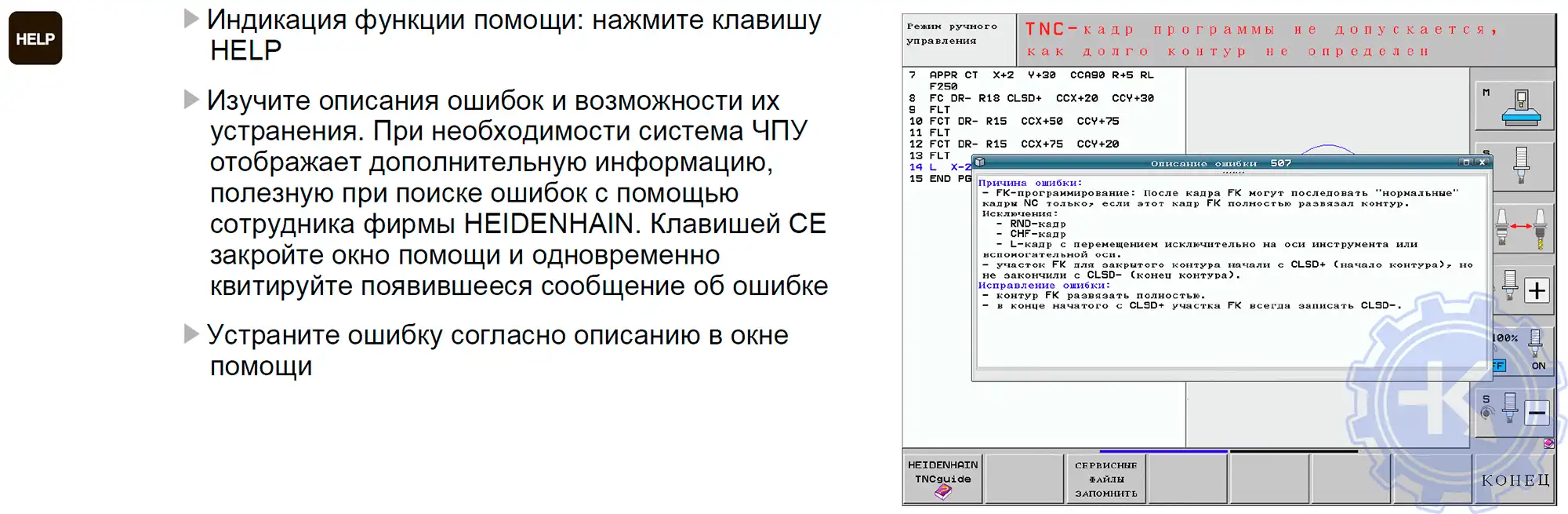

Более полную информацию к появившемуся сообщению об ошибке можно получить, нажав клавишу HELP. Тогда система ЧПУ активирует окно, в котором описана причина ошибки и процедура ее устранения.

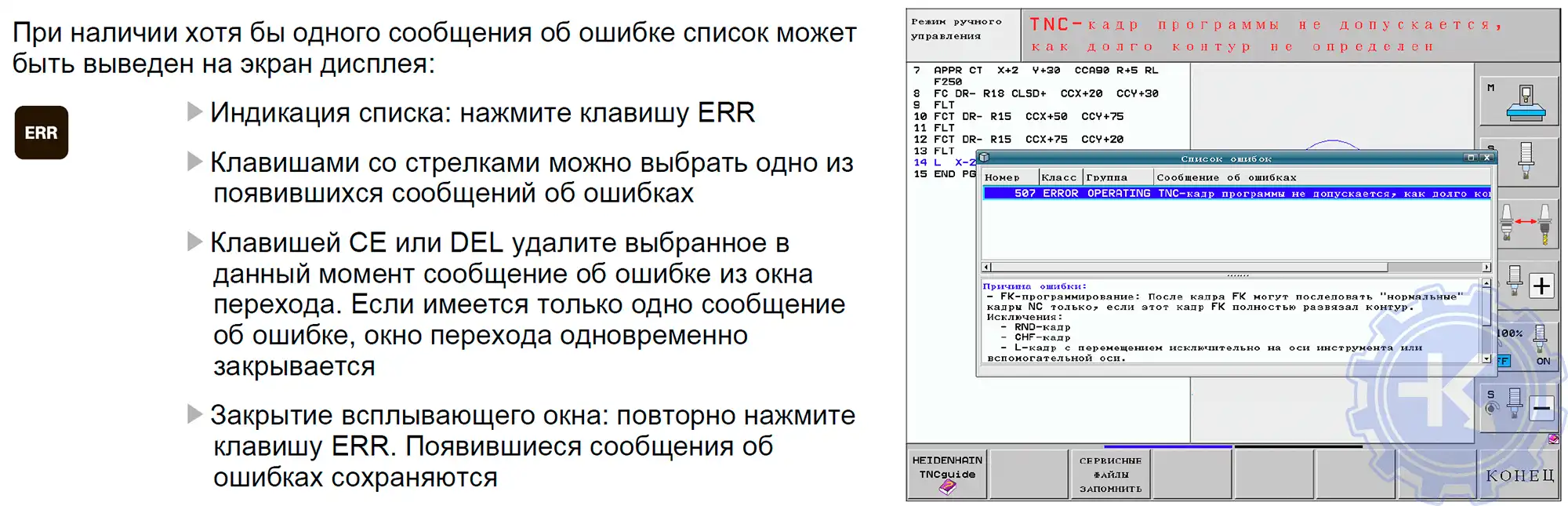

С помощью функции индикации списка ошибок можно отобразить окно перехода, в котором ЧПУ выводит все появляющиеся сообщения об ошибках. Система отображает как ошибки ЧПУ HEIDENHAIN ITNC 530, так и ошибки, выдаваемые производителем станков.
Параллельно со списком ошибок в отдельном окне можно также отобразить соответствующий текст помощи: нажмите клавишу HELP.
Столбец |
Значение |
Номер |
Номер ошибки (-1: номер ошибки не определен), назначенный фирмой HEIDENHAIN или производителем станка |
Класс |
Класс ошибки. Определяет, каким образом система ЧПУ обрабатывает данную ошибку: ERROR Класс комплексных ошибок для ошибок, у которых в зависимости от состояния станка или активного режима работы инициируются различные отклики на ошибки) FEED HOLD Деактивация подачи PGM HOLD Прерывание отработки программы (STIB мигает) PGM ABORT Отработка программы прерывается (ВНУТРЕННИЙ СТОП) EMERG. STOPP Срабатывание аварийного выключателя RESET Система ЧПУ выполняет быстрый перезапуск WARNING Предупредительное сообщение, выполнение программы продолжается INFO Информационное сообщение, выполнение программы продолжается |
Группа |
Группа. Определяет, из какой части программного обеспечения операционной системы было сформировано сообщение об ошибке OPERATING PROGRAMMING PLC GENERAL |
Сообщение об ошибке |
Текст ошибки, отображаемый системой ЧПУ |

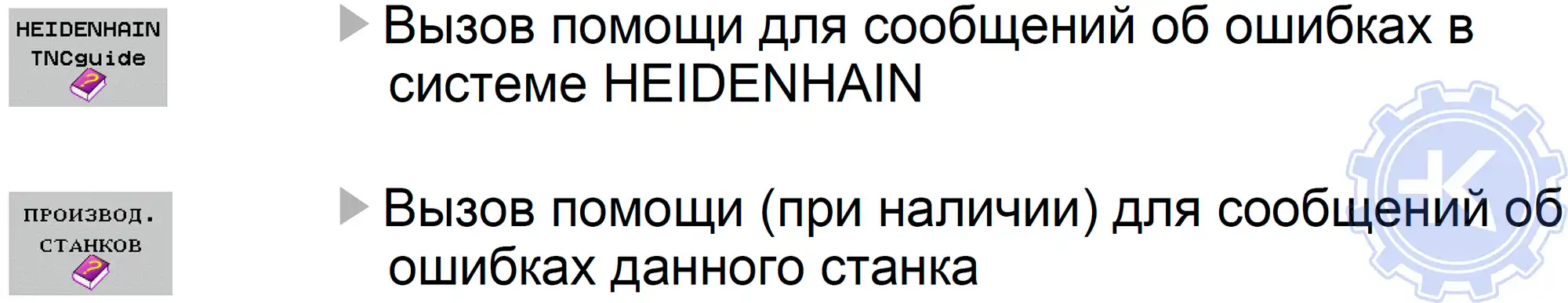

Вызов системы помощи TNCguide
С помощью Softkey можно вызывать систему помощи ЧПУ. В системе помощи незамедлительно появляется то же самое пояснение к ошибке, что и при нажатии клавиши HELP.
Если производитель станка также предоставляет систему помощи, то ЧПУ HEIDENHAIN ITNC 530 активирует дополнительную Softkey, с помощью которой можно вызывать эту специальную систему помощи. В ней содержится дальнейшая, более детальная информация о появившейся ошибке.
Устранение причины ошибки и ее сброс на станке оснащенным системой ЧПУ позволит в кратчайшие сроки возобновить работу. К сожалению не все ошибки можно исправить самостоятельно, некоторые ошибки HEIDENHAIN ITNC 530 возможно исправить только в специализированных сервисных центрах.
Руководство пользователя HEIDENHAIN ITNC 530 на русском
Скачать документацию, HEIDENHAIN ITNC 530 руководство пользователя на русском языке |
Скачать PDF |
Скачать руководство пользователя "Диалог открытым текстом HEIDENHAIN iTNC 530" на русском языке |
Скачать PDF |
Программирование HEIDENHAIN ITNC 530
На ряду с ремонтом, специалисты сервисного центра «Кернел» выполняют программирование HEIDENHAIN ITNC 530 в Хиве и настройку параметров системы ЧПУ. Подобную услугу мы оказываем не только на территории сервисного центра, также инженер компании может выполнить программирование HEIDENHAIN ITNC 530 на территории заказчика.
Настройка параметров, параметрирование HEIDENHAIN ITNC 530 является заключительным звеном в процессе ремонта ЧПУ и требует профессионального подхода. Именно финальный этап, то есть программирование HEIDENHAIN ITNC 530 наглядно покажет качество выполненного ремонта.
К слову, мы уделяем особое внимание качеству и смело даем гарантию на все выполненные ремонтно-восстановительные работы шесть месяцев, гарантия так же распространяется на запасные части, которые были заменены в процессе ремонта.
Хочется обратить внимание на то, что мы стараемся провести ремонт и параметрирование HEIDENHAIN ITNC 530 в максимально сжатые сроки, тем самым минимизируем простой дорогостоящего промышленного оборудования.
HEIDENHAIN ITNC 530 ввод в эксплуатацию
Инженеры сервисного центра «Кернел» не только выполняют качественный ремонт HEIDENHAIN ITNC 530 и программирование ЧПУ. Так же мы предоставляем услугу запуска в эксплуатацию оборудования от стадии проектирования до выпуска первой продукции.
Именно этап запуска в эксплуатацию HEIDENHAIN ITNC 530 отвечает за долгий и безаварийный процесс работы промышленного оборудования, тем самым позволяя получить максимальную прибыль и сэкономить на незапланированном ремонте.
По-настоящему качественный ввод в эксплуатацию HEIDENHAIN ITNC 530 может выполнить только высококвалифицированный специалист с богатым опытом работы в данном направлении. Найти подобного специалиста достаточно сложно, но, если вы обращаетесь в наш сервисный центр вам не придется об этом думать.
В нашей команде работают исключительно профессионалы своего дела, а за время существования нашей компании мы ввели в эксплуатацию не одну сотню систем ЧПУ в том числе и HEIDENHAIN ITNC 530, с каждым разом получая и накапливая драгоценный опыт.
HEIDENHAIN ITNC 530 параметры
Контурная система управления iTNC 530 фирмы HEIDENHAIN содержит различные компоненты, которые можно комбинировать в зависимости от поставленных задач.
iTNC 530 |
Тип |
||
Основной компьютер |
MC 420 |
MC 422 C |
MC 422 C с 2 процессорами |
Блок управления цифровыми приводами |
CC 422 |
CC 422 , CC 424 B |
|
Клавиатура |
TE 530 B, TE 520 B, TE 535 Q |
||
Монитор |
BF 150 |
||
Принад-лежности |
Тип |
||
Станочный пульт |
MB 420 (у TE 535 Q встроенная клавиатура) |
||
Модули входов-выходов PLC |
PL 510, PL 550 (в сочетании с опцией PROFIBUS) |
||
Электронные маховички |
HR 410, HR 420, HR 130, HR 150 |
||
Измерительные щупы |
PL 220, PL 440, PL 444, PL 640, TS 740, TT 140, TL |
||
Промышленный ПК |
IPC 6110 |
Основной компьютер MC 420 и MC 422 C
Основной компьютер MC 420 включает в себя:
- Процессор;
- ОЗУ с объемом памяти 512 MБ;
- PLC;
- Интерфейс для подключения блока управления приводами CC 4xx;
- Интерфейс для подключения панелей управления и дисплея;
- Интерфейс для подключения маховичка и измерительного щупа;
- Другие интерфейсы (расширение разъемов PLC, Ethernet, USB, V.24/RS-232-C, V.11/RS-422) Отдельно заказываются;
- Жесткий диск HDR с ПО ЧПУ;
- SIK-модуль (System Identifi cation Key - ключ аутентификации пользователя системы) для активации контуров регулирования и опций ПО.
Подача напряжения на основной компьютер обеспечивается блоком питания через блок управления цифровыми приводами CC 42x. Основной компьютер МС 420 поставляется с 5 входами для подключения датчиков обратной связи. Дополнительно он может быть снабжен опциями программного обеспечения. У модели МС 420 возможно использование максимум 6 контуров регулирования.
- Входы для датчиков обратной связи - 5 x 1 VSS или EnDat1
- Реком. блок упр. цифровыми приводами - CC 422 с 6 входами для датчиков скорости вращения.
- Процессор HEROS - Celeron 400 MГц
- Рассеиваемая мощность - < 30 Вт
- Масса - 4,2 кг
Основной компьютер MC 420:
Основной компьютер MC 422 C поставляется с 10 или 5 входами для подключения датчиков положения или без этих входов.
Исполнение без входов подключения датчиков обратной связи предназначено для блока CC 424 B. У модели MC 422 C возможно использование максимум 15 контуров регулирования.
Модель MC 422 C может быть поставлена с двумя процессорами и ПО Windows XP. При этом, необходимо учитывать следующее:
- Работа однопроцессорной версии MC 422 C возможна при наличии у ЧПУ программного обеспечения версии 340 490-02 или 340 491-02 и соответственно пакета обновления Servicepack SP5.
- Работа двухпроцессорной версии MC 422 C возможна при наличии у ЧПУ - программного обеспечения 340 492-04 или 340 493-04и соответственно пакета обновления Servicepack SP
MC 422C 1-процессорная версия
Входы для линейных датчиков |
без входов |
5 x 1 VSS или EnDat 2.1 |
10 x 1 VSS или EnDat 2.1 |
Реком. блок упр. циф- ровыми приводами |
CC 424B |
CC 422 с 6 входами для датчиков скорости вра- щения |
CC 422 с 10/1 входами для датчиков скорости вращения |
Процессор HEROS |
Pentium III 800 MГц |
||
Рассеиваемая мощ- ность |
< 34 Вт |
||
Масса |
4,3 кг |
4,5 кг |
4,7 кг |
ID-номер |
587929-xx |
587932-xx |
587934-xx |
MC 422 C двухпроцессорная версия с Windows XP
Входы для линейных датчиков |
без входов |
5 x 1 VSS или EnDat 2.1 |
10 x 1 VSS или EnDat 2.1 |
Реком. блок упр. цифровыми приводами |
CC 424B |
CC 422 с 6 входами для датчиков скорости вращения |
CC 422 с 10/1 входами для датчиков скорости вращения |
Процессор HEROS Windows XP |
Pentium III 800 MГц Pentium M 1,8 ГГц |
||
Рассеиваемая мощность |
< 36 Вт |
||
Масса |
4,8 кг |
5,0 кг |
5,2 кг |
ID-номер ID со встроенным интерфейсом PROFIBUS |
631209-xx 631212-xx |
631215-xx 631216-xx |
631217-xx 631201-xx |
Наличие опций позволяет впоследствии доводить производительность iTNC 530 до уровня фактиеских потребностей.
Однопроцессорная версия MC 422 C поставляется также с урезанной версией ПО, без опции 2 (смотри лицензию ПО NC). Впоследствии ее можно подключить.
