Ремонт модуля источника питания Fanuc Alfa- Beta series в

Компонентный ремонт модуля источника питания Fanuc Alfa и Beta series

Сервисный центр «Кернел» предлагает выполнить качественный ремонт модуля источника питания Fanuc Alfa и Beta series в на компонентном уровне в максимально сжатые сроки.

Модули источника питания относятся к сложной промышленной электронике именно поэтому ремонтом модуля источника питания Fanuc Alfa и Beta series, впрочем, как и модули других производителей должны заниматься специалисты, имеющие не только высшее техническое образование, но и солидный опыт в ремонте подобной промышленной электроники.

Также для восстановления подобного промышленного оборудования понадобится хорошая материально-техническая база. При выполнении этих условий шансы на успешный ремонт модуля источника питания Fanuc Alfa и Beta series возрастают в геометрической прогрессии.

Именно поэтому за ремонтом модуля источника питания Fanuc Alfa и Beta series или другого производителя лучше всего обращаться в специализированный сервисный центр, который отвечает всем техническим требованиям, такой как Кернел.

Наш цент имеет отличную материально-техническую ремонтную базу, а за время существования с 2002 года специалисты компании накопили бесценный опыт в том числе опыт в ремонте модулей источника питания Fanuc Alfa и Beta series.

Инженеры сервисного центра выполняют качественный ремонт модулей источника питания Fanuc всех серий, когда-либо выпускаемых компанией.

В данной таблице присутствуют далеко не все модули источника питания Fanuc Alfa и Beta series ремонт которых предлагает наш сервисный центр.

Особенности ремонта модуля источника питания Fanuc Alfa и Beta series

Ремонт модуля источника питания Fanuc Alfa и Beta series имеет ряд индивидуальных особенностей, это связано с конструктивными особенностями модулей источников питания.

После глубокой диагностики неисправного блока выявляются все неисправные компоненты, которые в последствии заменяются на оригинальные запасные части (по возможности), в случае если модуль источника питания уже давно снят с производства и найти оригинальные запчасти просто невозможно они заменяются на аналоги.

Данный вид ремонта называется компонентным. От других видов его отличает две немаловажные вещи.

• Значительное удешевление ремонта;
• Существенное сокращение времени ремонта.

Заключительный этап ремонта модуля источника питания Fanuc Alfa и Beta series в это проверка на специализированном стенде, без нагрузки и с нагрузкой максимально приближенна к реальным условиям эксплуатации.

Преимущество ремонта модуля источника питания в нашем сервисном центре

При проведении ремонта модуля источника питания Fanuc Alfa и Beta series мы последовательно выполняем все технологические шаги, чем достигается максимальное качество.

При заказе ремонта в нашем сервисном центре вы гарантированно получите:

• Предварительный осмотр на возможность восстановления бесплатный;
• Мы производим ремонт модуля источника питания Fanuc Alfa и Beta series в на компонентном уровне (экономия бюджета и времени)
• При ремонте ни каких конструктивных изменений не вносим;
• Ремонт блоков с применением оригинальных запасных частей (по возможности).
• Вы платите исключительно за результат - работающий модуль;
• Гарантия на ремонт модуля источника питания Fanuc Alfa и Beta series и запасные части, замененные в процессе ремонта 6 месяцев;
• Сроки ремонта варьируются от 5 до 15 рабочих дней.

За два десятилетия существования сервисного центра нашими специалистами были успешно проведены тысячи подобных ремонтов с каждым разом поднимая квалификацию наших инженеров.В случае выхода из строя промышленного модуля источника питания на вашем производстве либо появились проблемы с блоком, которые вы не можете решить самостоятельно, мы всегда рады вам помочь. Специалисты нашего сервисного центра в минимальные сроки проведут глубокую диагностику и последующий ремонт модуля источника питания Fanuc Alfa и Beta series в .

Схемы подключения модуля источника питания Fanuc Alfa series

Каждая базовая плата должна иметь свой модуль питания. Модуль питания всегда устанавливается в крайний левый слот базовой платы. Существует несколько типов модулей питания в соответствии с разнообразными требованиями.

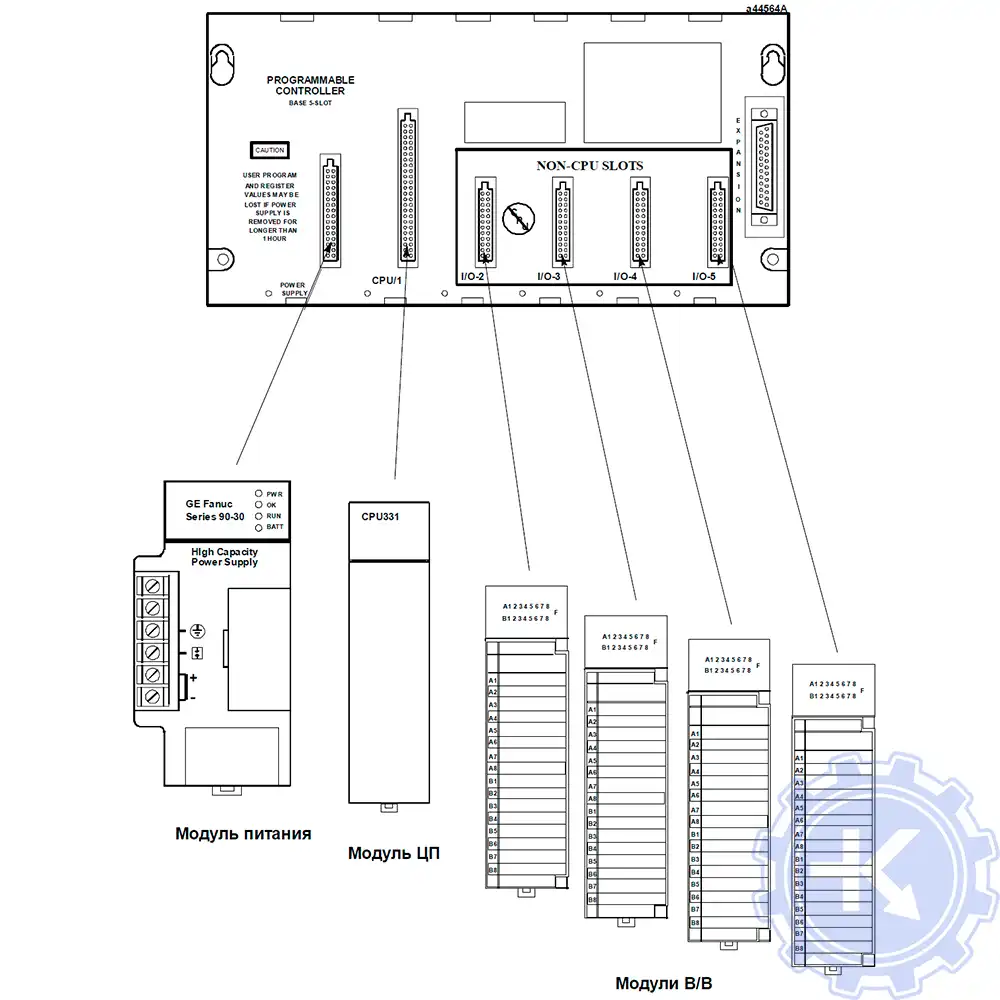

Сборка базовой системы ПЛК Series 90-30

Давайте попробуем собрать (на бумаге) базовую систему, используя следующие компоненты:

• Базовую плату
• Модуль питания
• Модуль ЦП
• Несколько модулей ввода/вывода

Начнем с базовой платы. Для простоты возьмем плату на 5 слотов. Имейте в виду, что базовая плата на 5 слотов на самом деле имеет шесть слотов, шестой слот – это слот модуля питания. Имейте также в ви- ду, что слот ЦП имеет номер 1, а также имеет с правой стороны расширительный разъем, который ис- пользуется для подключения в случае необходимости дополнительной базовой платы.

Теперь добавим модуль питания. Он устанавливается в ненумерованный слот с левой стороны базовой платы. Этот слот имеет уникальный разъем, который подходит только для модуля питания.

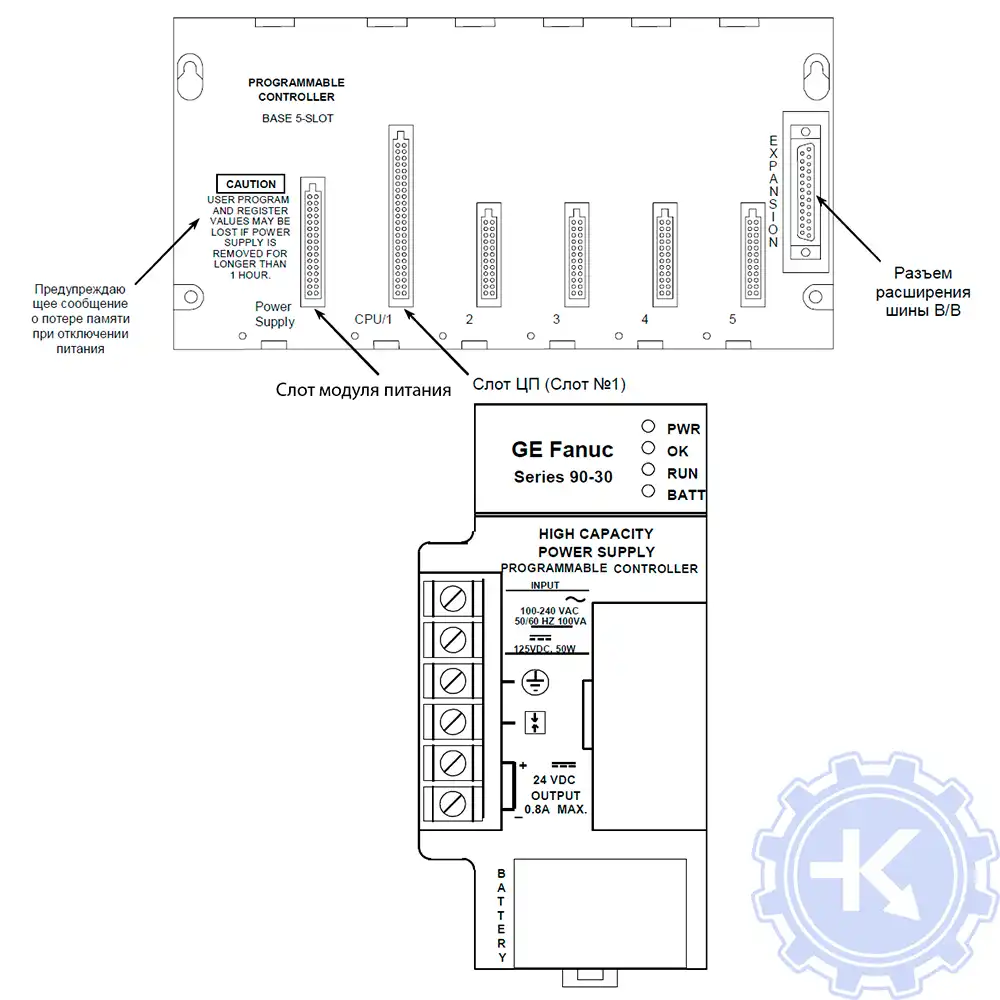

Базовая плата ЦП на 5 слотов Fanuc	Сборка базовой системы ПЛК Fanuc Series 90-30

Подключения модуля питания переменного тока

Как стандартный (IC693PWR321), так и высокомощный (IC693PWR330) источники напряжения переменного, постоянного тока в настоящее время имеют по шесть клемм для подключения пользователей. Более ранние версии некоторых модулей питания Series 90-30 имели пять клемм. Методы подключения модулей питания с пятью клеммами и с шестью клеммами одинаковы, за исключением того, что шаг 3 ниже не применяется к модулю питания с пятью клеммами.

Клеммные колодки модулей питания допускают применение одного AWG #14 (2,1 мм2) или двух AWG #16 (1,3 мм2) медных проводов 75°C (167° F). Каждая клемма допускает цельные или витые провода, но провода каждого данного выхода должны быть одного типа. Предлагаемое торсионное усилие для клеммной колодки модуля питания равно 12 дюймам-фунтам (1,36 Ньютон метрам). Откройте дверцу, защищающую клеммную колодку, и выполните следующие соединения с модулем питания переменного тока, а также подключения заземления.

• Эти модули питания являются модулями широкого диапазона, которые могут работать от источника напряжения переменного тока в номинальном диапазоне от 100 В переменного тока до 240 В переменного тока при частоте 50/60 Гц. Напряжение может отклоняться на величину от - 15% до +10%, давая максимальный диапазон от 85 В переменного тока до 264 В переменного тока. Эти модули питания имеют автоматическую установку диапазона, которая не требует установок переключателя или перемычки для выбора напряжения модуля питания.
• Подключите рабочий и нейтральный провода или линии L1 и L2 к двум верхним выходам на клеммной колодке. Подключите провод защитной земли к выходу земли, который является третьим сверху и маркирован символом заземления.
• В модулях питания с шестью выходами заводская перемычка между 3-им и 4-ым выходами в обычных устройствах должна быть в положении слева. Однако, в установках с входом с "плавающей нейтралью" эта перемычка должна быть удалена и должны быть установлены подавители внешних выбросов.
• После того, как все подключения к клеммной колодке модуля питания выполнены, должна быть тщательно поставлена на место панель защитной крышки.
