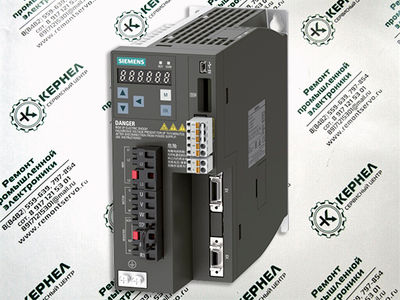

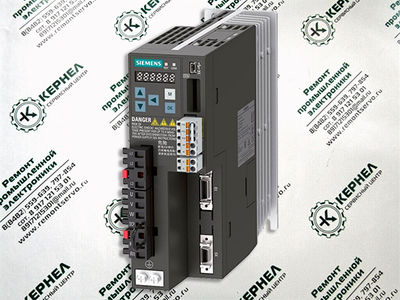

Ошибка

Причина ошибки

Указания по устранению ошибки

F1

Мощность двигателя (P0307) не соответствует мощности преобразователя (r0206).

Короткое замыкание на кабеле двигателя.

Замыкание на землю r0949 = 0: Аппаратное сообщение r0949 = 1: Программное сообщение r0949 = 22: Аппаратное сообщение

Проверить следующие пункты:

Мощность двигателя (P0307) должна соответствовать мощности преобразователя (r0206).

Запрещено превышать макс. длину кабелей.

Не должно быть короткого замыкания или замыкания на землю соединительного кабеля двигателя и двигателя.

Параметры двигателя должны

совпадать с используемым двигателем.

Значение для сопротивления статора (P0350) должно быть правильным.

Двигатель не должен быть заблокирован или перегружен.

Увеличить время разгона (p1120)

Уменьшить пусковое усиление (P1312)

F2

Слишком высокое напряжение сети.

Двигатель в генераторном режиме. r0949 = 0: Аппаратное сообщение r0949 = 1 или 2: Программное сообщение

Проверить следующие пункты:

Напряжение питания (P0210) должно лежать в границах, указанных на шильдике предельных значений.

Время торможения (P1121) должно соответствовать моменту инерции нагрузки.

Требуемая тормозная мощность должна лежать в границах установленных предельных значений.

Vdc-регулятор должен быть активирован (P1240) и правильно спараметрирован.

Указание:

Генераторный режим может быть запущен быстрым торможением или приводом

двигателя активной нагрузкой.

Для высокого момента инерции требуется более длинная рампа торможения. В ином случае необходим использовать тормозной резистор.

F3

Отказ сети питания.

Ударная нагрузка вне установленных предельных значений.

r0949 = 0: Аппаратное сообщение

r0949 = 1 или 2: Программное

сообщение

Проверить напряжение питания.

F4

Преобразователь перегружен.

Недостаточная вентиляция.

Слишком высокая частота импульсов.

Слишком высокая температура окружающей среды.

Вентилятор не работает.

Проверить следующие пункты:

Слишком высокая нагрузка или нагрузочный цикл?

Мощность двигателя (P0307) должна соответствовать мощности преобразователя (r0206).

Частота импульсов должна быть установлена на значение по умолчанию.

Слишком высокая температура окружающей среды?

При работе преобразователя вентилятор должен вращаться.

F5

Преобразователь перегружен.

Слишком высокий нагрузочный цикл.

Мощность двигателя (P0307) превышает мощность преобразователя (r0206).

Проверить следующие пункты:

Нагрузочный цикл должен лежать в границах установленных предельных значений.

Мощность двигателя (P0307) должна соответствовать мощности преобразователя (r0206).

Указание: F5 не может быть удалена, до тех пор, пока загрузка преобразователя относительно перегрузки (r0036) ниже, чем предупреждение о перегрузке преобразователя I2t (P0294).

F6

Слишком высокая нагрузка при запуске.

Шаг нагрузки слишком высокий.

Время разгона слишком короткое.

Проверить следующие пункты:

Слишком высокая нагрузка или нагрузочный цикл?

Увеличить время разгона (p1120).

Мощность двигателя (P0307) должна соответствовать мощности преобразователя (r0206).

Использовать установку P0290 = 0 или 2 для предотвращения F6.

F11

Двигатель перегружен.

Проверить следующие пункты:

Слишком высокая нагрузка или нагрузочный цикл?

Ном. параметры для перегрева двигателя (P0626 – P0628) должны быть правильными.

Необходимо соблюдать порог предупреждения для температуры двигателя (P0604).

Эта ошибка возможна тогда, когда используются маленькие двигатели (≤ 250 В, 4- или 2- полюсные) и на частоте ниже 15 Гц, даже если температура двигателя остается в допустимых пределах.

Проверить следующие пункты:

Ток двигателя не превышает ном. тока двигателя согласно шильдику.

Физическая температура двигателя в пределах нормы.

Если оба этих условия выполнены, установить прараметр P0335 = 1.

F12

Обрыв кабеля датчика температуры преобразователя (радиатора)

Заменить кабель.

F20

Вычисленная пульсация постоянного тока превысила безопасное пороговое значение.

Причиной этого чаще всего является выпадение входной фазы сети.

Проверить кабель питания.

F35

Число попыток автоматического перезапуска превышает значение в P1211.

F41

Идентификация параметров

двигателя не удалась.

r0949 = 0: Нет нагрузки

r0949 = 1: Граница тока была достигнута при идентификации.

r0949 = 2: Полученное сопротивление статора ниже 0,1 % или выше 100 %.

r0949 = 30: Регулятор тока на предельном значении напряжения

r0949 = 40: Неконсистентность полученного блока данных, не удалась минимум одна идентификация

Процентные значения на базе полного сопротивления Zb = Vmot,nom / sqrt(3) / Imot,nom

Проверить следующие пункты:

r0949 = 0: Двигатель подключен к преобразователю?

r0949 = 1 – 49: Параметры двигателя в P0304 до P0311 правильные?

Проверить, какой тип соединения двигателя необходим (звезда, треугольник).

F51

Ошибка чтения или записи при обращении к EEPROM. Причиной может быть и заполнение EEPROM, если было изменено слишком много параметров.

Для устранения этой ошибки необходимо выключить и снова включить устройство, т.к. возможно, что некоторые параметры были считаны неправильно.

Если выключение/включение не устраняет ошибки, то потребуется сброс на заводские установки и повторное параметрирование.

Установить некоторые параметры на значения по умолчанию, если EEPROM переполнен, и после выключить и снова включить устройство.

Заменить преобразователь.

Указание:

r0949 = 1: EEPROM заполнен.

r0949 = 1000 + номер блока: Ошибка при чтении блока данных.

r0949 = 2000 + номер блока: Превышение времени при чтении блока данных.

r0949 = 3000 + номер блока: Ошибка CRC при чтении блока данных.

r0949 = 4000 + номер блока: Ошибка при записи блока данных.

r0949 = 5000 + номер блока: Превышение времени при записи блока данных.

r0949 = 6000 + номер блока: Ошибка проверки при записи блока данных.

r0949 = 7000 + номер блока: Чтение блока данных в неправильный момент времени.

r0949 = 8000 + номер блока: Запись блока данных в неправильный момент времени.

r0949 = 9000 + номер блока: Ошибка при сбросе на заводские установки из-за перезапуска или отключения сети.

F52

Ошибка при чтении данных преобразователя или недействительные данные.

Указание:

r0949 = 1: Ошибка при чтении ID преобразователя.

r0949 = 2: Неправильный ID преобразователя.

r0949 = 3: Ошибка при чтении версии преобразователя.

r0949 = 4: Неправильная версия преобразователя.

r0949 = 5: Неправильное начало части 1 данных преобразователя.

r0949 = 6: Неправильный номер преобразователя датчика температуры.

r0949 = 7: Неправильный номер преобразователя приложения.

r0949 = 8: Неправильное начало части 3 данных преобразователя.

r0949 = 9: Ошибка при чтении цепочки символов для данных преобразователя.

r0949 = 10: Ошибка CRC на преобразователе.

r0949 = 11: Преобразователь пустой.

r0949 = 15: Ошибка CRC блока преобразователя 0.

r0949 = 16: Ошибка CRC блока преобразователя 1.

r0949 = 17: Ошибка CRC блока преобразователя 2.

r0949 = 20: Преобразователь недействительный

r0949 = 30: Неправильный размер директории.

r0949 = 31: Неправильный ID директории.

r0949 = 32: Недействительный блок.

r0949 = 33: Неправильный размер файла.

r0949 = 34: Неправильный размер сегмента данных.

r0949 = 35: Неправильный размер сегмента блока.

r0949 = 36: Размер RAM превышен.

r0949 = 37: Неправильный размер параметра.

r0949 = 38: Неправильная заглавная строка устройства.

r0949 = 39: Недействительный указатель файла.

r0949 = 40: Неправильная версия блока масштабирования.

r0949 = 41: Неправильная версия блока калибровки.

r0949 = 50: Неправильный формат серийного номера.

r0949 = 51: Неправильный формат серийного номера в начале.

r0949 = 52: Неправильный формат серийного номера в конце.

r0949 = 53: Неправильный формат серийного для месяца.

r0949 = 54: Неправильный формат серийного для дня.

r0949 = 1000 + адрес: Ошибка при чтении данных на преобразователе.

r0949 = 2000 + адрес: Ошибка при записи данных на преобразователе.

r0949 = 3000 + адрес: Неправильное время при чтении данных на преобразователе.

r0949 = 4000 + адрес: Неправильное время при записи данных на преобразователе.

r0949 = 5000 + адрес: Недействительное чтение данных на преобразователе.

r0949 = 6000 + адрес: Недействительная запись данных на преобразователе.

Выключить и снова включить преобразователь.

Связаться со службой сервиса для клиентов или заменить преобразователь.

F60

Внутренняя ошибка коммуникации.

Проверить преобразователь.

Ошибка появляется нерегулярно:

Указание:

r0949 = 0: Аппаратное сообщение об отсутствии соединения.

r0949 = 1: Программное сообщение об отсутствии соединения.

r0949 = 6: Обратный сигнал не был деактивирован для чтения данных преобразователя.

r0949 = 7: При загрузке на преобразователь не было передано сообщение для деактивации обратного сигнала.

Ошибка коммуникации из-за проблем ЭМС.

Проверить и при необходимости исправить ЭМС.

Использовать фильтр ЭМС.

F61

Ошибка при копировании параметров.

r0949 = 0: Карта MMC/SD не вставлена, неправильный тип карты или карта не инициализирована для автоматического копирования

r0949 = 1: Данные преобразователя не могут быть записаны на карту.

r0949 = 2: Файл копирования параметров отсутствует

r0949 = 3: Карта MMC/SD не может прочесть файл.

r0949 = 4: Ошибка при чтении данных из копии файла (к примеру, ошибка при чтении, неправильные данные или контрольная сумма)

формате FAT16 или FAT32 или вставить карту MMC/SD в преобразователь.

r0949 = 1: Проверить карту MMC/SD (к примеру, на предмет заполнения памяти). - Заново форматировать карту в FAT16 или FAT32.

r0949 = 2: Сохранить правильно названный файл в нужную директорию (/USER/SINAMICS/DATA).

r0949 = 3: Убедиться, что доступ к файлу возможен. При необходимости заново создать файл.

r0949 = 4: Файл был изменен. Заново создать файл.

F62

Файл имеется, но с недействительным содержанием (управляющее слово повреждено).

Заново скопировать файл и убедиться, что процесс завершен.

F63

Файл имеется, но с тип преобразователя был неправильный.

Убедиться, что копия поступила от совместимого типа преобразователя.

F64

В директории /USER/SINAMICS/DATA нет файла "Clone00.bin".

Если необходимо автоматическое копирование:

Вставить карту MMC/SD с правильным файлом и выключить/снова включить устройство.

Если автоматическое копирование не нужно:

Удалить карту, если она больше не нужна, и выключить/снова включить устройство.

Сбросить P8458 на 0 и выключить/снова включить устройство.

Указание:

Ошибка может быть стерта только через выключение и повторное включение

F71

За время получения телеграммы заданные значения с USS не были получены.

Проверить USS-Master.

F72

За время получения телеграммы заданные значения от USS/MODBUS не были получены.

Проверить USS|MODBUS-Master.

F80

Обрыв провода.

Сигнал вне предельных значений.

F85

Внешняя ошибка, запущенная командным входом через управляющее слово 2, бит 13.

Проверить P2106.

Деактивировать управляющее слово 2, бит 13 как источник команды.

Деактивировать вход триггера ошибки на клеммнике.

F100

Программная ошибка.

Связаться со службой сервиса для клиентов или заменить преобразователь.

F101

Программная ошибка или отказ процессора.

Связаться со службой сервиса для клиентов или заменить преобразователь.

F221

Обратный сигнал ПИД ниже мин. значения в P2268.

Изменить значение P2268.

Согласовать коэффициент усиления обратной связи.

F222

Обратный сигнал ПИД выше макс. значения в P2267.

Изменить значение P2267.

Согласовать коэффициент усиления обратной связи.

F350

При запуске преобразователь проверяет, был ли вектор конфигурации (SZL-вектор) запрограммирован правильно и соответствует ли аппаратное обеспечение запрограммированному вектору. Ели нет, то преобразователь отключается.

r0949 = 1: Внутренняя ошибка. Вектор аппаратной конфигурации недоступен.

r0949 = 2: Внутренняя ошибка. Вектор программной конфигурации недоступен.

r0949 = 11: Внутренняя ошибка. Код преобразователя не поддерживается.

r0949 = 12: Внутренняя ошибка. Программный вектор невозможен.

r0949 = 13: Установлен неправильный силовой модуль.

r0949 > 1000: Внутренняя ошибка. Установлена неправильная плата I/O.

Внутренние ошибки не могут быть устранены.

r0949 = 13 – Убедиться, что смонтирован правильный силовой модуль.

Указание:

Для квитирования ошибки выключить и снова включить устройство.

F395

Эта ошибка возникает после копирования при запуске. Она может быть вызвана неправильным чтением из EEPROM (см. F51).

Возможно, что копия перезапуска была изменена или не соответствует случаю использования.

Этот блок должен быть проверен до запуска двигателя преобразователем.

r0949 = 3/4: Изменение данных преобразователя.

r0949 = 5: При перезапуске было выполнено копирование через карту MMC/SD.

r0949 = 10: Предшествующее копирование при перезапуске было отменено.

Текущий блок параметров должен быть проверен и подтвержден через удаление сообщения об ошибке.

F410

Имеющиеся условия могут вызвать повреждения из-за кавитации. Повреждения из-за кавитации имеют причиной насос в насосной системе, если проток жидкости недостаточен. Это может привести к перегреву и повреждению насоса как следствию.

Если кавитация отсутствует, то можно уменьшить пороговое значение кавитации в P2361 или увеличить задержку для обнаружения кавитации. Необходимо убедиться, что обратный сигнал датчика работает.

F452

Условия нагрузки на двигатели показывают обрыв ремня или механическую неисправность.

r0949 = 0: Отключение, низкие момент/частота.

r0949 = 1: Отключение, высокие момент/частота.

Проверить следующие пункты:

Места поломки, повреждения или препятствия на приводе от преобразователя.

При необходимости нанести смазку.

При использовании внешнего датчика частоты вращения необходимо проверить правильность следующих параметров:

- P2192 (время задержки для допустимого отклонения)

- P2182 (порог частоты f1)

- P2183 (порог частоты f2)

- P2184 (порог частоты f3)

При использовании спец. диапазона момента/частоты проверить следующие параметры:

- P2182 (порог частоты 1)

- P2183 (порог частоты 2)

- P2184 (порог частоты 3)

- P2185 (верхний порог момента вращения.

1)

- P2186 (нижний порог момента вращения.

1)

- P2187 (верхний порог момента вращения.

2)

- P2188 (нижний порог момента вращения.

2)

- P2189 (верхний порог момента вращения.

3)

- P2190 (нижний порог момента вращения.

3)

- P2192 (время задержки для допустимого отклонения)

Предупреждение

Причина

Указания по устранению предупреждения

A501

Мощность двигателя не соответствует мощности преобразователя.

Кабели двигателя слишком длинные.

Замыкание на землю.

Смотрите F1.

Маленькие двигатели (120 В) в режиме FCC при небольшой нагрузке могут вызывать высокий ток.

Использовать очень маленькие двигатели в режиме U/f.

A502

Предельное значение перенапряжения было достигнуто. При торможении может появиться предупреждение, если Vdc- регулятор деактивирован (P1240 = 0).

Если предупреждение остается длительное время, то проверить входное напряжение на преобразователе.

A503

Отказ сети питания.

Напряжение сети и тем самым напряжение промежуточного контура (r0026) упали ниже установленного предельного значения.

Проверить напряжение сети.

A504

Порог предупреждения для температуры радиатора на преобразователе, для запирающего слоя чипа или для допустимого перепада температуры на запирающем слое чипа, был превышен, что привело к падению частоты импульсов и/или выходной частоты (в зависимости от параметрирования в P0290).

Указание:

r0037 = 0: Температура радиатора

r0037 = 1: Температуры на запирающем слое чипа (включает радиатор)

Проверить следующие пункты:

Температура окружающей среды должна лежать в границах установленных предельных значений.

Условия нагрузки и шаги нагрузки должны быть соразмерными.

При работе преобразователя вентилятор должен вращаться.

A505

Порог предупреждения был превышен. Ток уменьшается, если было спараметрировано (P0610 = 1).

Проверить лежит ли нагрузочный цикл в границах установленных предельных значений.

A506

Предупреждение о перегрузке.

Разность между температурой на радиаторе и запирающем слое IGBT превышает границы предупреждения.

Проверить лежат ли шаги нагрузки и ударная нагрузка в границах установленных предельных значений.

A507

Сигнал для температуры радиатора на преобразователе пропал. Возможен отказ датчика.

Связаться со службой сервиса для клиентов или заменить преобразователь.

A511

Двигатель перегружен.

Циклы нагрузки или шаги нагрузки слишком высоки.

Независимо от типа определения температуры, необходимо проверить следующее:

P0604 Порог предупреждения для температуры двигателя

P0625 Температура окружающей среды двигателя

Проверить правильность данных шильдика. В ином случае выполнить "базовый ввод в эксплуатацию". Точные данные схемы замещения могут быть получены при идентификации двигателя (P1900 = 2).

Проверить соразмерность веса двигателя (P0344). При необходимости изменить.

С помощью P0626, P0627 и P0628 можно изменить перегрев по умолчанию, если двигатель не является стандартным двигателем SIEMENS.

A535

Тормозная энергия слишком высокая.

Тормозное резистор не подходит для приложения.

Снизить тормозную энергию.

Использовать тормозной резистор большей мощности.

A541

Идентификация параметров двигателя (P1900) была выбрана или выполняется.

A600

Потеря данных, внутренний интервал времени.

Связаться со службой сервиса для клиентов.

A910

Возникает:

При слишком высоком напряжении сети (P0210) в течение длительного времени.

Если двигатель приводится в движение активной нагрузкой и тем самым переходит в генераторный режим.

При слишком высокой инерции нагрузки при торможении.

Если появляется предупреждение A910, когда преобразователь находится в режиме Standby (выходной импульс деактивирован), и после выводится команда ON, то регулятор Vdc_max (A911) активируется только тогда, когда предупреждение A910 будет исправлено.

Проверить следующие пункты:

Входное напряжение должно лежать в установленном диапазоне.

Нагрузка должна быть соразмерной.

В определенных ситуациях надо использовать тормозной резистор.

A911

Регулятор Vdc_max поддерживает напряжение промежуточного контура (r0026) ниже предельного значения (r1242).

Проверить следующие пункты:

Напряжение питания должно лежать в границах, указанных на шильдике предельных значений.

Время торможения (P1121) должно соответствовать моменту инерции нагрузки.

Указание:

Для высокого момента инерции требуется более длинная рампа торможения. В ином случае необходим использовать тормозной резистор.

A912

Регулятор Vdc_min активируется, если напряжение промежуточного контура (r0026) падает ниже предельного значения (r1246).

Кинетическая энергия двигателя используется для буферизации напряжения промежуточного контура, что вызывает торможение преобразователя. Поэтому короткие отключения сети не обязательно приводят к отключению из-за мин. напряжения. Помнить, что это предупреждение может появиться и при быстром разгоне.

A921

Для параметров AO (P0777 и

P0779) не должны устанавливаться идентичные значения, так это может привести к нелогичным результатам.

Проверить следующие пункты:

Идентичные установки параметров для выхода

Идентичные установки параметров для входа

Установки параметров для выхода не соответствуют типу AO

Установить для P0777 и P0779 разные значения.

A922

На преобразователь не подается нагрузка. По этой причине некоторые функции не работают так, как при нормальных условиях нагрузки.

Проверить, подключен ли двигатель к преобразователю.

A923

Были запрошены как JOG вправо, так и JOG влево (P1055/P1056). Из-за этого выходная частота датчика интенсивности остается на текущем значении.

JOG вправо и влево не могут быть нажаты одновременно.

A930

Имеющиеся условия могут вызвать повреждения из-за кавитации.

Смотрите F410.

A936

Автоматическая оптимизация ПИД (P2350) была выбрана или выполняется.

Предупреждение исчезает сразу по завершении автоматической оптимизации

ПИД.

A952

Условия нагрузки на двигатели показывают обрыв ремня или механическую неисправность.

Смотрите F452.

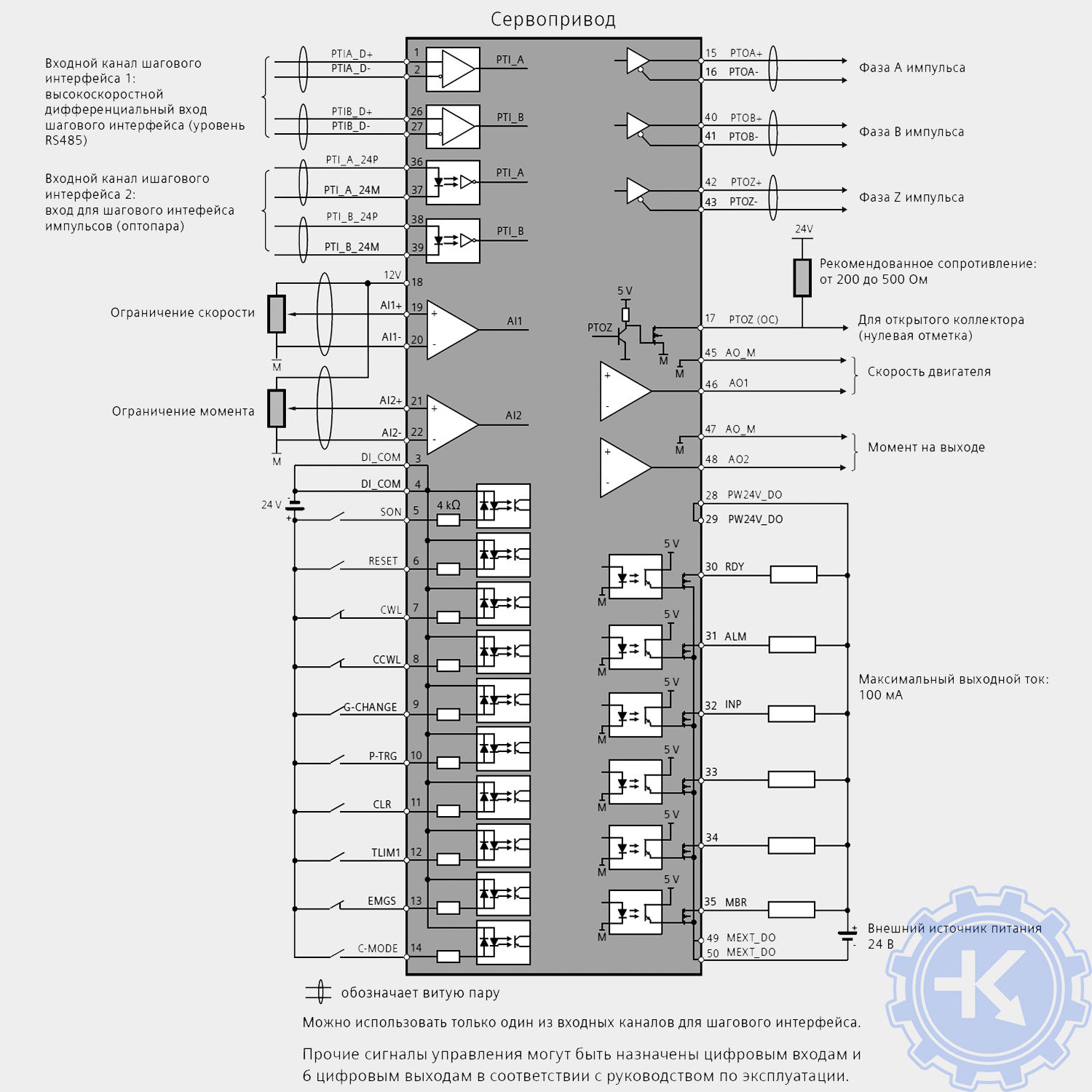

Принципиальная схема подключения сервопривода Siemens Sinamics V90

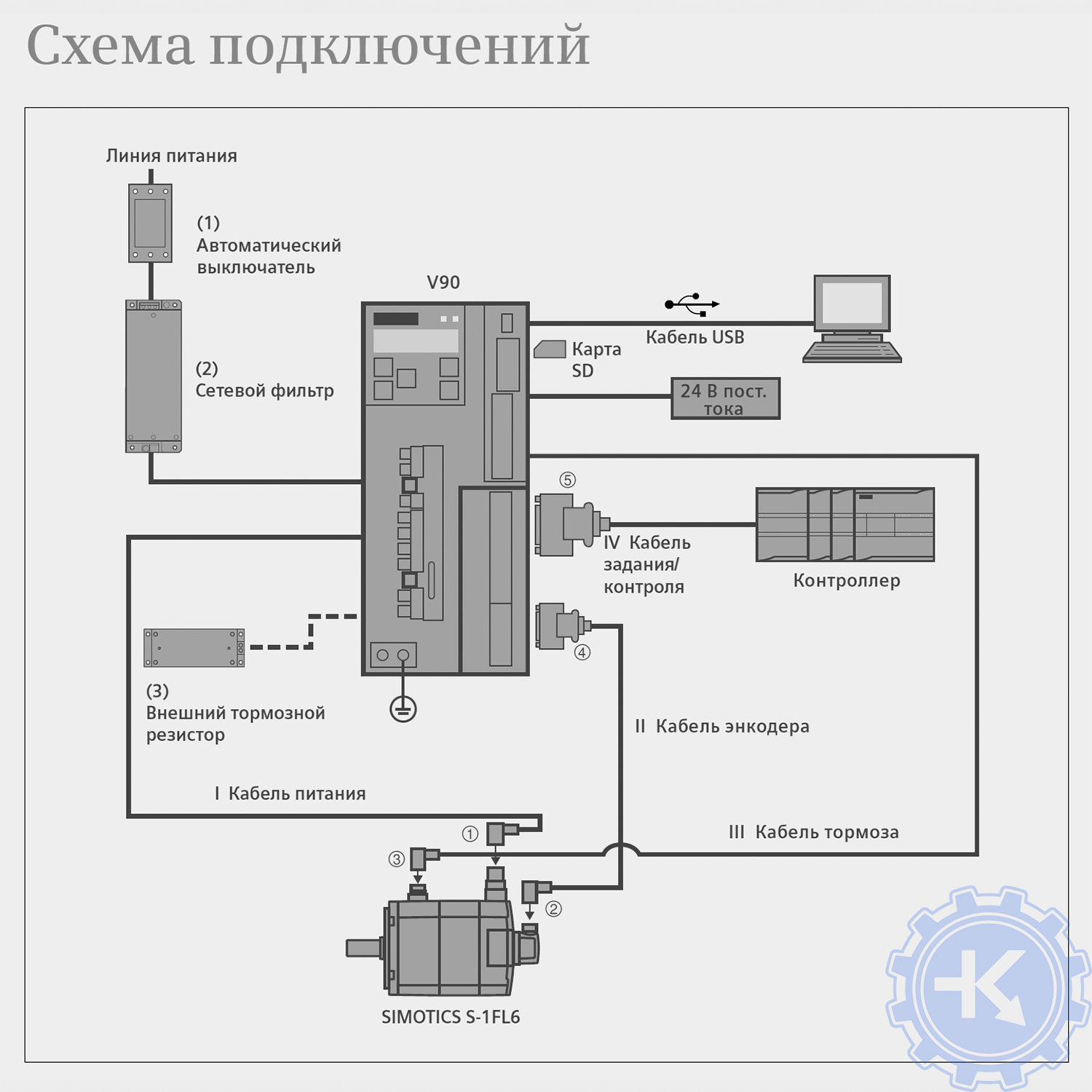

Схема подключения сервопривода Siemens Sinamics V90
