Ошибки и ремонт частотных преобразователей Emotron в Кагане
Ремонт частотных преобразователей Emotron
Ремонт частотного преобразователя Emotron, впрочем, как и ремонт частотников других производителей имеет ряд особенностей в силу своего конструктива. Частотные преобразователи, точнее их начинка делятся на две части:
- Аппаратная часть,
- Программная часть.
Частотники данного производителя не являются исключением из правил, именно поэтому ремонт частотного преобразователя Emotron имеет точно такой же ряд особенностей, как и у других преобразователей.
Диагностировать ту или иную неисправность помогают коды ошибок частотного преобразователя, которые отображаются на небольшом дисплее, расположенном на лицевой панели привода. Коды ошибок частотного преобразователя Emotron в зависимости от серии описаны в инструкции пользователя которые можно скачать с нашего сайта.
Ремонт частотных преобразователей Emotron, как и любых других преобразователей, выпущенных под другими брендами, всегда начинается с аппаратной части, после успешного ремонта аппаратной части наступает очередь программной.
Настройка частотного преобразователя Emotron также прописана в инструкции завода производителя, для каждой серии частотных преобразователей настройка будет индивидуальной, так как каждая линейка преобразователей решает свои собственные задачи, этим обусловливается широкая номенклатура данного промышленного оборудования.
Ремонт частотных преобразователей Emotron в сервисном центре
Компания «Кернел» производит ремонт частотных преобразователей Emotron с 2002 года. За время существования компании наши сотрудники накопили колоссальный опыт в ремонте преобразователей частоты такого известного производителя как Emotron. Ремонт подобного промышленного оборудования ответственное и сложное занятие, требующие максимальной отдачи, профессионализма и максимально полной материальной базе.
Специалисты нашего сервисного центра максимальное внимание уделяют качеству исполнения ремонта, программирования и настройке промышленных преобразователей частоты, не зависимо от производителя данного промышленного оборудования. Именно поэтому мы смело даем гарантию на все выполненные работы шесть месяцев.
Ремонт частотных преобразователей Emotron производится исключительно с использованием оригинальных запасных частей, на компонентном уровне с применением высокотехнологичного диагностического оборудования, квалифицированным персоналом с инженерным образованием.
В случае выхода из строя преобразователя частоты на вашем производстве либо появились проблемы с приводом, которые вы не можете решить самостоятельно, мы всегда рады вам помочь. Специалисты нашего сервисного центра в минимальные сроки проведут глубокую диагностику с последующим ремонтом частотного преобразователя Emotron.
Инженеры сервисного центра выполняют качественный ремонт частотных преобразователей Emotron всех серий, когда-либо выпускаемых компанией.
&Emotron VFX |
vfx48-025-20ce, vfx48-025-20ceb, vfx48-030-20ce, vfx48-030-20ceb, vfx48-036-20ce, vfx48-036-20ceb, vfx48-045-20ce, vfx48-045-20ceb, vfx48-060-20ce, vfx48-060-20ceb, vfx48-072-20ce, vfx48-074-20ceb, vfx48-088-20ce, vfx48-088-20ceb, vfx48-106-20ce, vfx48-106-20ceb, vfx48-142-20ce, vfx48-142-20ceb, vfx48-171-20ce, vfx48-171-20ceb, vfx48y205-20ce, vfx48y205-20ceb, vfx48-244-20ce, vfx48-244-20ceb, vfx48-003-54ceb, vfx48-004-54ceb, vfx48-006-54ceb, vfx48-008-54ceb, vfx48-010-54ceb, vfx48-013-54ceb, vfx48-018-54ceb, vfx48-026-54ceb, vfx48-031-54ceb, vfx48-037-54ceb, vfx48-046-54ceb, vfx48-061-54ce, vfx48-061-54ceb, vfx48-074-54ce, vfx48-074-54ceb, vfx48-090-54ce, vfx48-090-54ceb, vfx48-109-54ce, vfx48-109-54ceb, vfx48-146-54ce, vfx48-146-54ceb, vfx48-175-54ce, vfx48-175-54ceb, vfx48-210-54ce, vfx48-210-54ceb, vfx48-250-54ce, vfx48-250-54ceb |
Emotron FDU |
fdu48-003-54ce, fdu48-003-54ceb, fdu48-004-54ce, fdu48-004-54ceb, fdu48-006-54ce, fdu48-006-54ceb, fdu48-008-54ce, fdu48-008-54ceb, fdu48-010-54ce, fdu48-010-54ceb, fdu48-013-54ce, fdu48-013-54ceb, fdu48-018-54ce, fdu48-018-54ceb, fdu48-026-54ce, fdu48-026-54ceb, fdu48-031-54ce, fdu48-031-54ceb, fdu48-037-54ce, fdu48-037-54ceb, fdu48-046-54ce, fdu48-046-54ceb, fdu48-061-54ce, fdu48-061-54ceb, fdu48-074-54ce, fdu48-074-54ceb, fdu48-090-54ce, fdu48-090-54ceb, fdu48-109-54ce, fdu48-109-54ceb, fdu48-146-54ce, fdu48-146-54ceb, fdu48-175-54ce, fdu48-175-54ceb, fdu48-210-54c, fdu48-210-54ceb, fdu48-250-54ce, fdu48-250-54ceb, fdu48-025-20ce, fdu48-030-20ce, fdu48036y20ce, fdu48y045y20ce, fdu48y060y20ce, fdu48y072y20ce, fdu48y088y20ce, fdu48y106y20ce, fdu48y142y20ce, fdu48y171y20ce, fdu48y205y20ce, fdu48y244y20ce, fdu48-300-20ce, fdu48-300-20ceв, fdu48-375-20ce, fdu48-375-20ceв, fdu48-430-20ce, fdu48-430-20ceв, fdu48-500-20ce, fdu48-500-20ceв, fdu48-600-20ce, fdu48-600-20ceв, fdu48-650-20ce, fdu48-650-20ceв, fdu48-750-20ce, fdu48-750-20ceв, fdu48-860-20ce, fdu48-860-20ceв, fdu48-1000-20ce, fdu48-1000-20ceв |
Emotron VSA |
vsa23-01, vsa23-03, vsa23-04, vsa23-07, vsa23-10, vsa48-002, vsa48-004, vsa48-005 |
Emotron VSS |
sс48-009, vsс48-013, vsс48-018 |
Emotron PFD |
pfd55-402, pfd55-404, pfd55-405, pfd50-409, pfd50-413, pfd50-418, pfd50-424 |
Emotron TSA |
tsa-016, tsa-022, tsa-030, tsa-036, tsa-042, tsa-056, tsa-070, tsa-085, tsa-100, tsa-140, tsa-170, tsa-200, tsa-240, tsa-300, tsa-360, tsa-450 |
Emotron MSF 2.0 |
msf-017, msf-030, msf-045, msf-060, msf-075, msf-085, msf-110, msf-145, msf-170, msf-210, msf-250, msf-310, msf-370, msf-450, msf-570, msf-710, msf-835, msf-1000, msf-1400 |
Emotron MSF |
msf-017, msf-030, msf-045, msf-060, msf-072, msf-085, msf-110, msf-145, msf-170, msf-210, msf-250, msf-310, msf-370, msf-450, msf-570 |
В данной таблице присутствуют далеко не все частотники Emotron ремонт которых предлагает наш сервисный центр.
Настройка частотного преобразователя Emotron, программирование
Настройка частотных преобразователей Emotron (программирование) происходит в рамках установленных производителем правил, существует общий алгоритм по программированию (настройке частотных преобразователей), относящийся ко всем производителям данного промышленного оборудования. Ниже представлена пошаговая инструкция по настройке частотных преобразователей Emotron.
- Выбор режима управления приводом Emotron (управление по показанию датчиков, дистанционное управление, дистанционное управление).
- В случае использования отдельного (выносного) монитора, настраивается вывод на него технической информации.
- Далее определяем конфигурацию подключения серводвигателя. На данной стадии задаются такие параметры как- возможность применения обратной связи либо без ее применения, а в память блока заносятся данные по: величине крутящего момента, мощности потребителей, номинальное значения частоты, напряжение, ток и скорости вращения ротора.
- Программируется минимально допустимая величина напряжения и частоты, а также время ускорения ротора от ноля до номинального значения.
- И в завершении, в программу управления частотным преобразователем Emotron вносятся функциональные данные со значениями отдельных клемм и особенностями сигналов. Отмечаются действия оборудования, выполняющиеся автоматически при отсутствии информации поступающей в оперативном режиме с датчика.
В некоторых частотниках существует пункт наличия/отсутствия фильтра в цепи питания двигателя. Этот пункт отвечает за подключение различных видов нагрузок, в том случае, когда возможно выбрать нормальное или инверсное изменение частоты при повышении уровня сигнала обратной связи.
Все настройки частотных преобразователей Emotron приведены в технической документации ниже в удобном формате (PDF) который можно скачать на свой компьютер, распечатать или просто открыть на нашем сайте.
Коды ошибок частотного преобразователя Emotron VFX
В процессе работы выходит из строя даже самое надежное промышленное оборудование. В данной статье мы приведем ошибки частотного преобразователя Emotron, а точнее Emotron VFX. Частотники в наше время нашли широкое применения в абсолютно всех сферах промышленности управляя как мини моторами в оргтехнике, так и гигантскими двигателями в горнодобывающей промышленности.
Для простоты общения со столь сложной электроникой все частотные преобразователи оснащены небольшими дисплеями с помощью которых выводятся информационные сообщения с кодами ошибок, расшифровав которые можно сразу же узнать причину ее возникновения. Если учесть распространенность данной промышленной электроники, то появляется острая нужда в расшифровке кодов ошибок частотных преобразователей. В этой статье мы рассмотрим одного из самых известных производителей промышленной электроники имеющему уважение во всем мире, Emotron.
Существует несколько видов ошибок, некоторые из них можно устранить автоматически, а некоторые возможно исправить только, обратившись в специализированный сервисный центр. В таблицах ниже приведены коды ошибок частотного преобразователя Emotron и их расшифровка.
Индикация- статусная панель, устранение неисправностей с помощью статусной панели.
Коды ошибок и предупреждений |
Варианты выбора |
Авария (обычная/ мягкая) |
Индикато ры предупре ждений (поле C) |
Дв-ль I2t |
Авария/Выкл/ Ограничение |
Обычная/ мягкая |
I2t |
PTC |
Авария/Выкл |
Обычная/ мягкая |
|
Датчик двига- теля PTC |
Вкл |
Обычная |
|
PT100 |
Авария/Выкл |
Обычная/ мягкая |
|
Потеря дв-ля |
Авария/Выкл |
Обычная |
|
Блок ротора |
Авария/Выкл |
Обычная |
|
Внеш ошибка |
Через ЦфВх |
Обычная/ мягкая |
|
Bнш пepeг дв |
Через ЦфВх |
Обычная/ мягкая |
|
Перегрузка |
Авария/Выкл/ Внимание |
Обычная/ мягкая |
|
Недогрузка |
Авария/Выкл/ Внимание |
Обычная/ мягкая |
|
Ошибка связи |
Авария/Выкл/ Внимание |
Обычная/ мягкая |
|
Отклонение |
Через опцию |
Обычная |
|
Энкодер |
Авария/Выкл |
Обычная |
|
Насос управл |
Через опцию |
Обычная |
|
Перегрев ПЧ |
Вкл |
Обычная |
ПР |
Прев тока Б |
Вкл |
Обычная |
|
Перенапр Т |
Вкл |
Обычная |
|
Перенапр Г |
Вкл |
Обычная |
|
Перенапр |
Вкл |
Обычная |
|
Превыш скор |
Вкл |
Обычная |
|
Пониж напряж |
Вкл |
Обычная |
НН |
ЖдOxл Уpв |
Авария/Выкл/ Внимание через ЦифBx |
Обычная/ мягкая |
LCL |
Десат ### * |
Вкл |
Обычная |
|
Авария ЦПТ |
Вкл |
Обычная |
|
Выход авария BA #### * |
Вкл |
Обычная |
|
Сеть ПЧ Выкл |
Вкл |
Обычная |
|
Перенапряжен |
Предупрежде- ние |
НО |
|
Останов мягк |
Предупрежде- ние |
МСТ |
|
Тормоз |
Авария/Выкл/ Внимание |
Обычная |
|
Опция |
Вкл |
Обычная |
Преобразователь частоты разработан таким образом, что он пытается избежать аварийных отключений путем ограничения момента, перенапряжения и т.п. Появление сбоев при вводе в эксплуатацию или вскоре после него обычно свидетельствует о неверной настройке или неправильном подключении. Возникновение неисправностей или проблем после
длительного режима бесперебойной работы обычно происходит по причине изменений в системе или ее окружении (например, в результате износа).
Ошибка |
Возможная причина |
Устранение |
Дв-ль I2t “I2t” |
|
|
TC |
Перегрев двигателя (PTC) максимальный уровень. ПРИМЕЧАНИЕ. Действительно только для платы расширений |
|
Датчик двига- теля PTC |
Температура термистора двигателя (PTC) превышает максимальный уровень. ПРИМЕЧАНИЕ. Действительно только при задействованном [237]. |
|
Температура элемента PT100 превышает допустимый уровень. ПРИМЕЧАНИЕ. Действительно только при использовании платы расширений PTC/PT100. |
|
|
Потеря дв-ля |
Обрыв фазы или слишком большой дисба- ланс фаз двигателя |
|
Блок ротора |
Ограничение момента при заклиненном роторе.
|
|
Внеш ошибка |
Активен внешний сигнал аварии на одном из входов ЦфВх 1-8.
|
|
Bнш пepeг дв |
Активен внешний сигнал аварии на одном из входов ЦфВх 1-8.
|
|
Перегрузка |
Достигнут уровень основного сигнала перегрузки. |
|
Недогрузка |
Достигнут уровень основного сигнала недогрузки. |
|
Ошибка связи |
Ошибка последовательной связи (дополнительное устройство) |
|
Полный список всех возможных ошибок частотных преобразователей Emotron можно посмотреть и скачать в файлах ниже.
Сброс ошибок частотных преобразователей Emotron
Компания «Кернел» производит ремонт частотных преобразователей Emotron в Кагане с 2002 года. За это время мы накопили колоссальный опыт в том числе опыт в ремонте частотных преобразователей Emotron. Ремонт подобной промышленной электроники ответственное и сложное занятие, требующие максимальной отдачи, профессионализма и максимально полной материальной базе.
Специалисты нашего сервисного центра уделяют максимальное внимание к качеству исполнения ремонта, программирования и настройке промышленного преобразователя частоты, не зависимо от производителя данного промышленного оборудования. Именно поэтому мы смело даем гарантию на ремонт частотных преобразователей Emotron шесть месяцев.
Ремонт частотных преобразователей Emotron в Кагане производится исключительно с использованием оригинальных запасных частей, на компонентном уровне с применением высокотехнологичного оборудования, квалифицированным персоналом с инженерным образованием.
Если на вашем производстве появились проблемы с частотным преобразователем, которые вы не можете решить самостоятельно, мы всегда рады вам помочь. Обращайтесь в сервисный центр «Кернел». Специалисты нашей компании в минимальные сроки проведут глубокую диагностику и последующий ремонт частотного преобразователя Emotron. Оставьте заказ на ремонт оборудования используя форму на сайте, либо свяжетесь с нашими менеджерами, сделать это очень просто.
Частотный преобразователь Emotron, скачать инструкции по эксплуатации
Ниже вы можете скачать руководства по эксплуатации частотных преобразователей Emotron
Частотный преобразователь Emotron VS10 и VS30 инструкция |
|
Частотный преобразователь Emotron VFX инструкция |
|
Частотный преобразователь Emotron VSA инструкция |
|
Частотный преобразователь Emotron VSX, VSM, VSR, VSE, VSS инструкция |
|
Частотный преобразователь Emotron FDU инструкция |
|
Частотный преобразователь Emotron AFE инструкция |
|
Частотный преобразователь Emotron CDU инструкция |
|
Частотный преобразователь Emotron CDX инструкция |
|
Частотный преобразователь Emotron DSV-15, DSV-35 инструкция |
Схемы подключения частотного преобразователя Emotron
Схемы подключений частотных преобразователей Emotron могут отличатся друг от друга даже если эти преобразователи относятся ко одной линейке. Схема подключения преобразователя зависит от многих факторов таких как потребляемая частотным преобразователем нагрузка или питающая сеть к которой подключается частотник 200V – 380V и конечно же зависит от CPU в паре, с которым предполагается работа преобразователя.

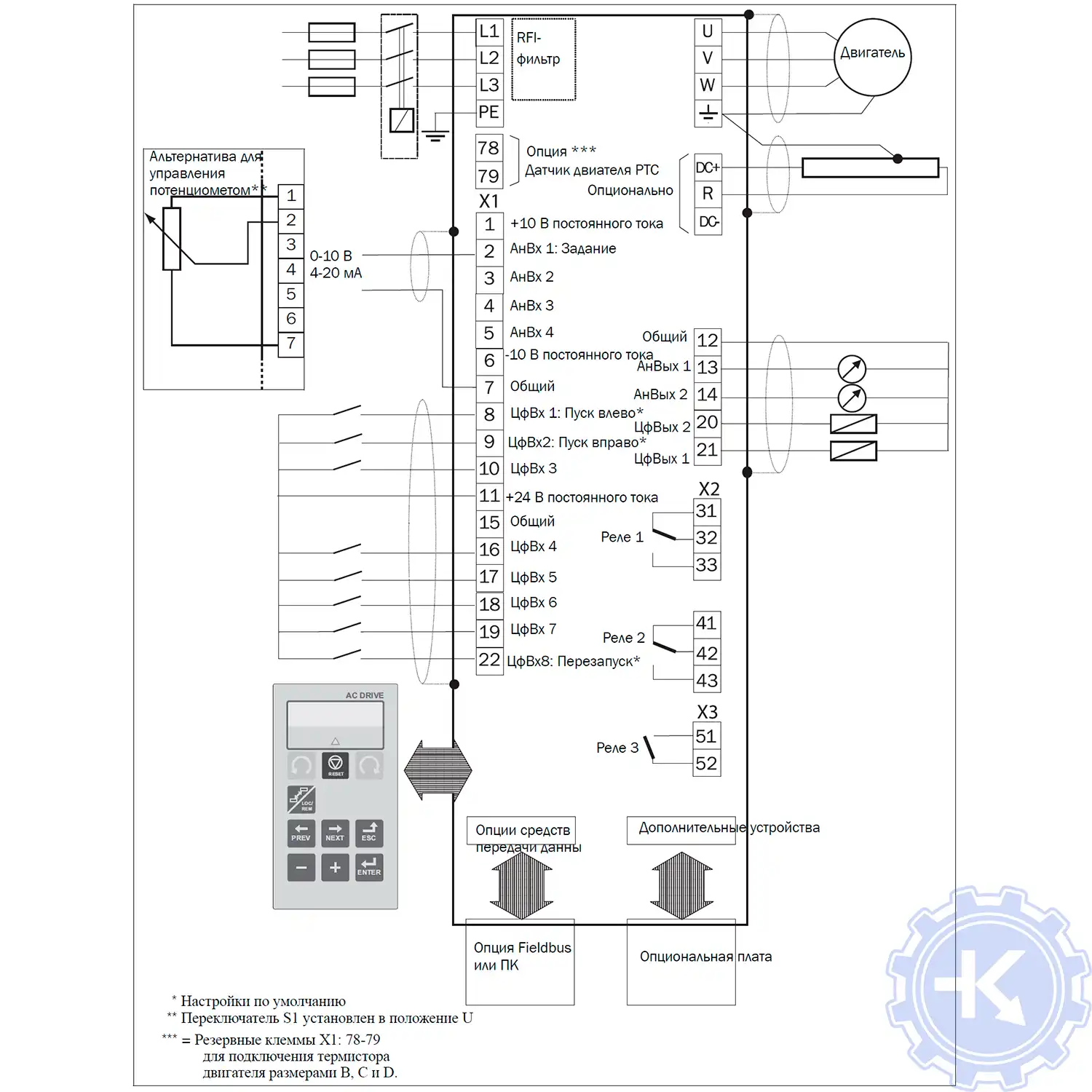

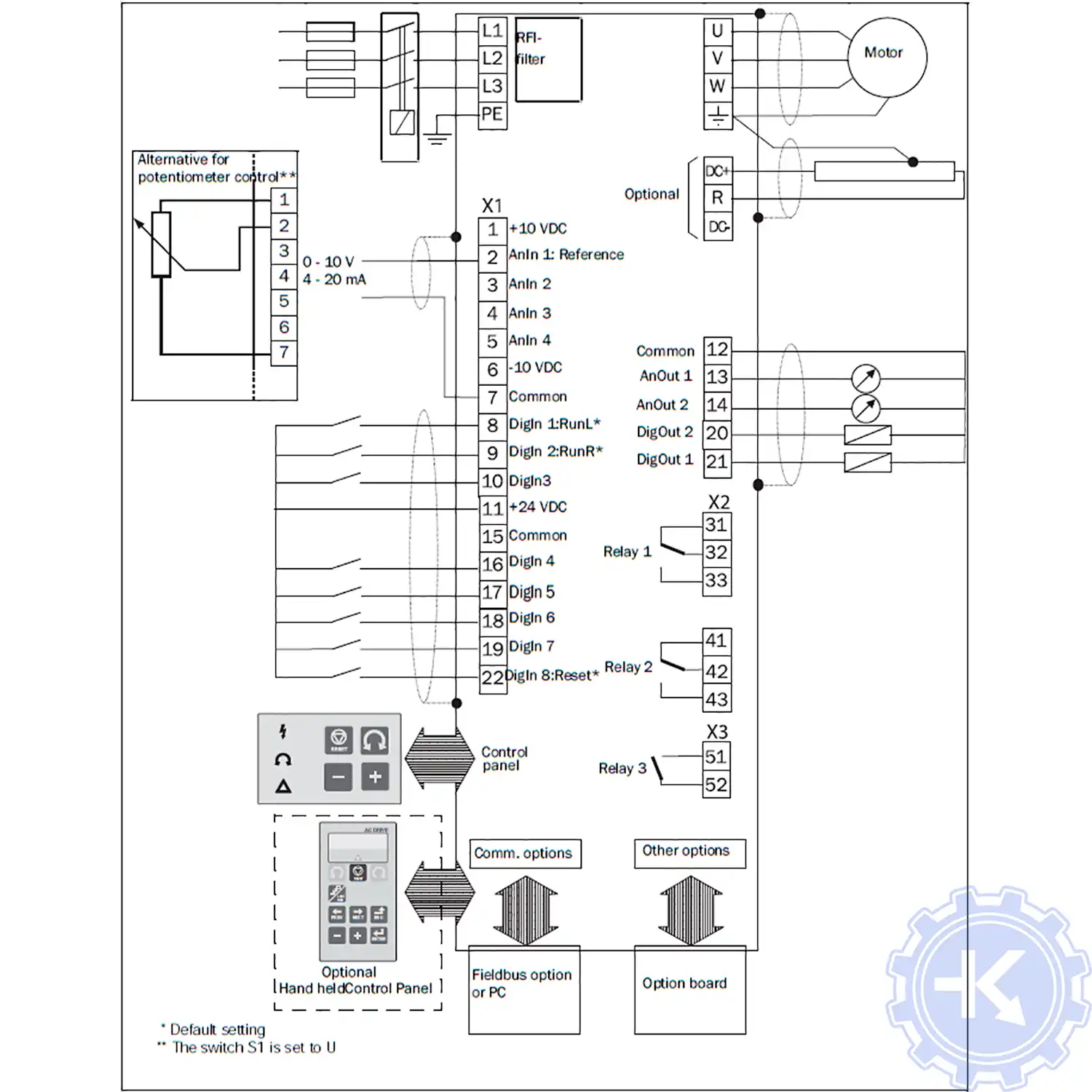

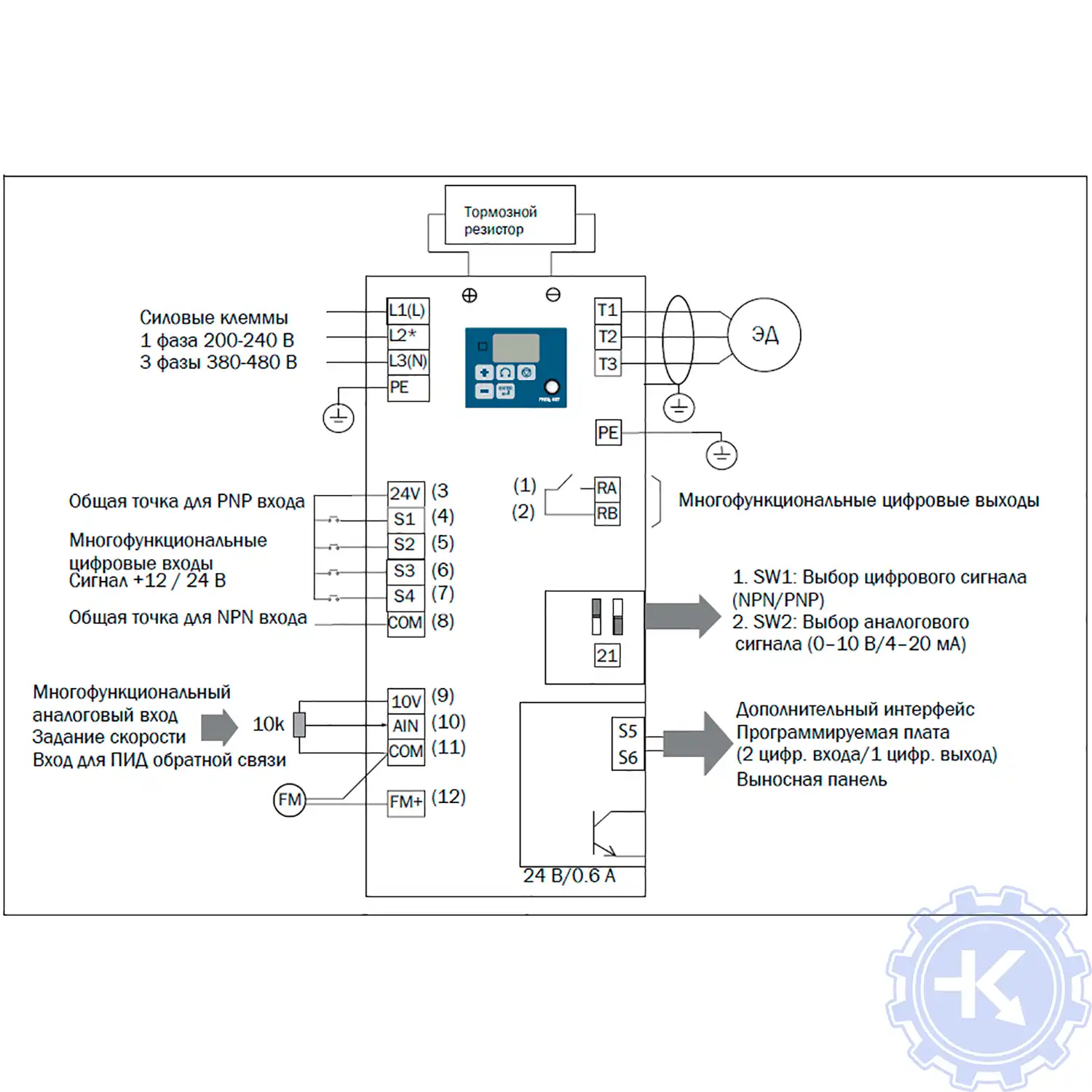

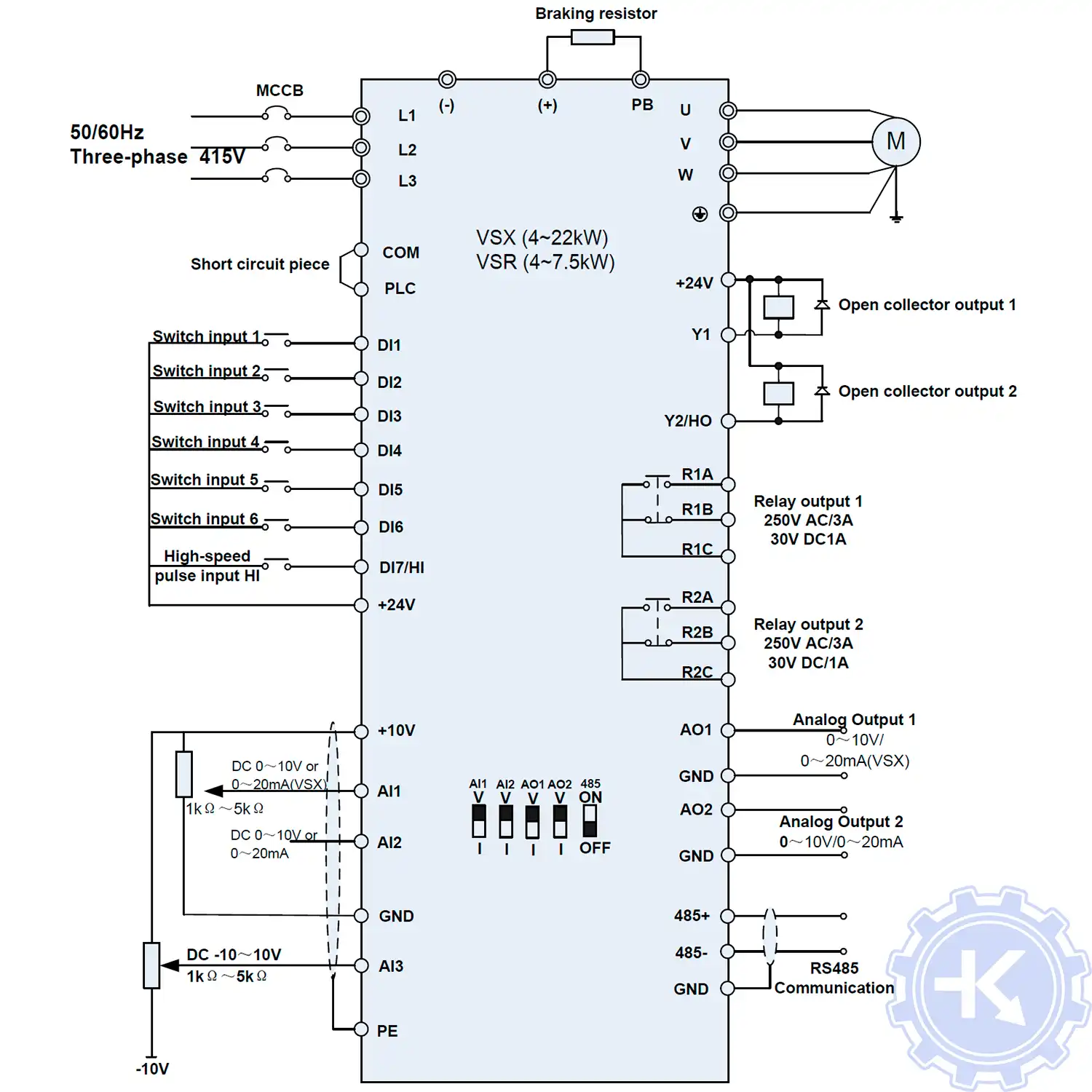

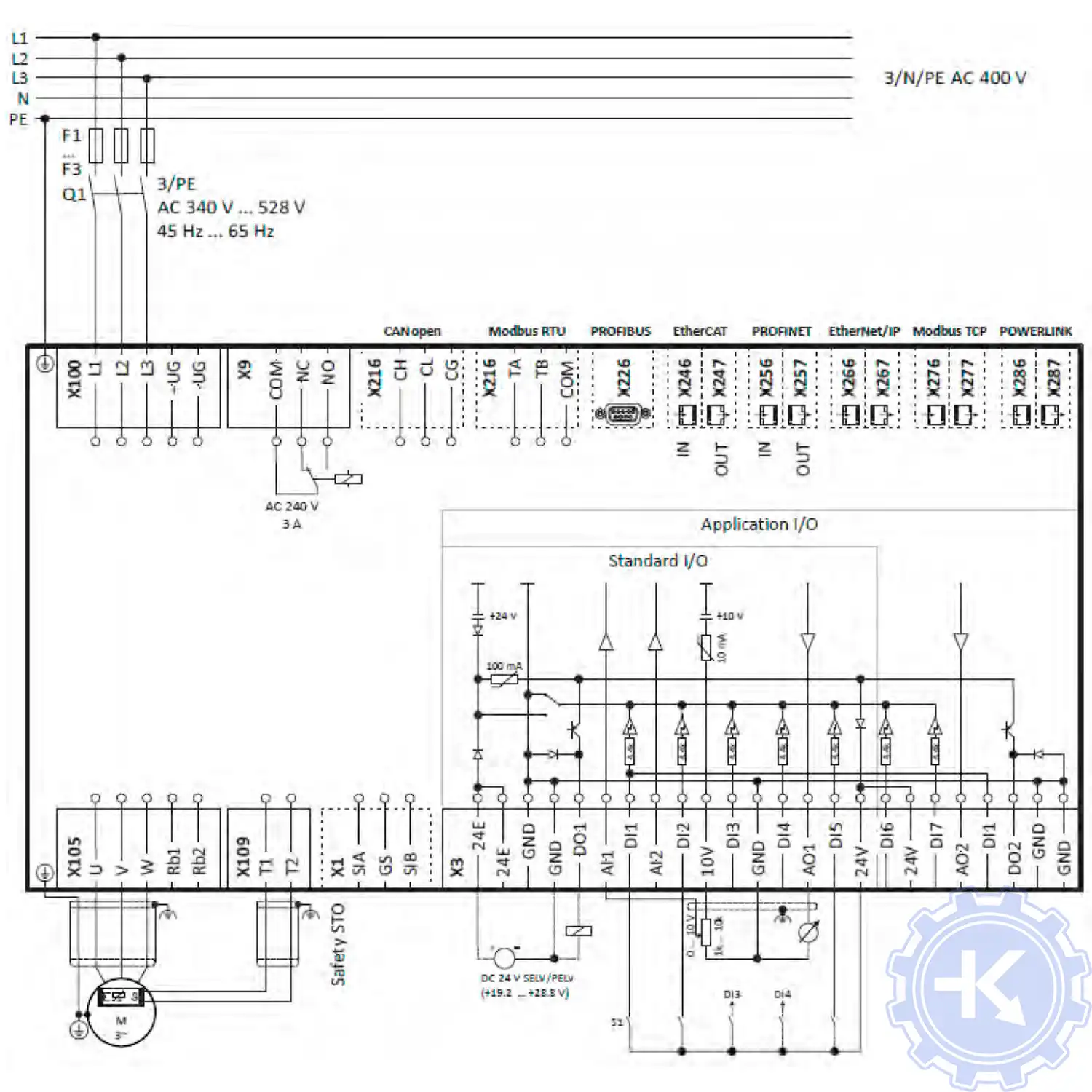

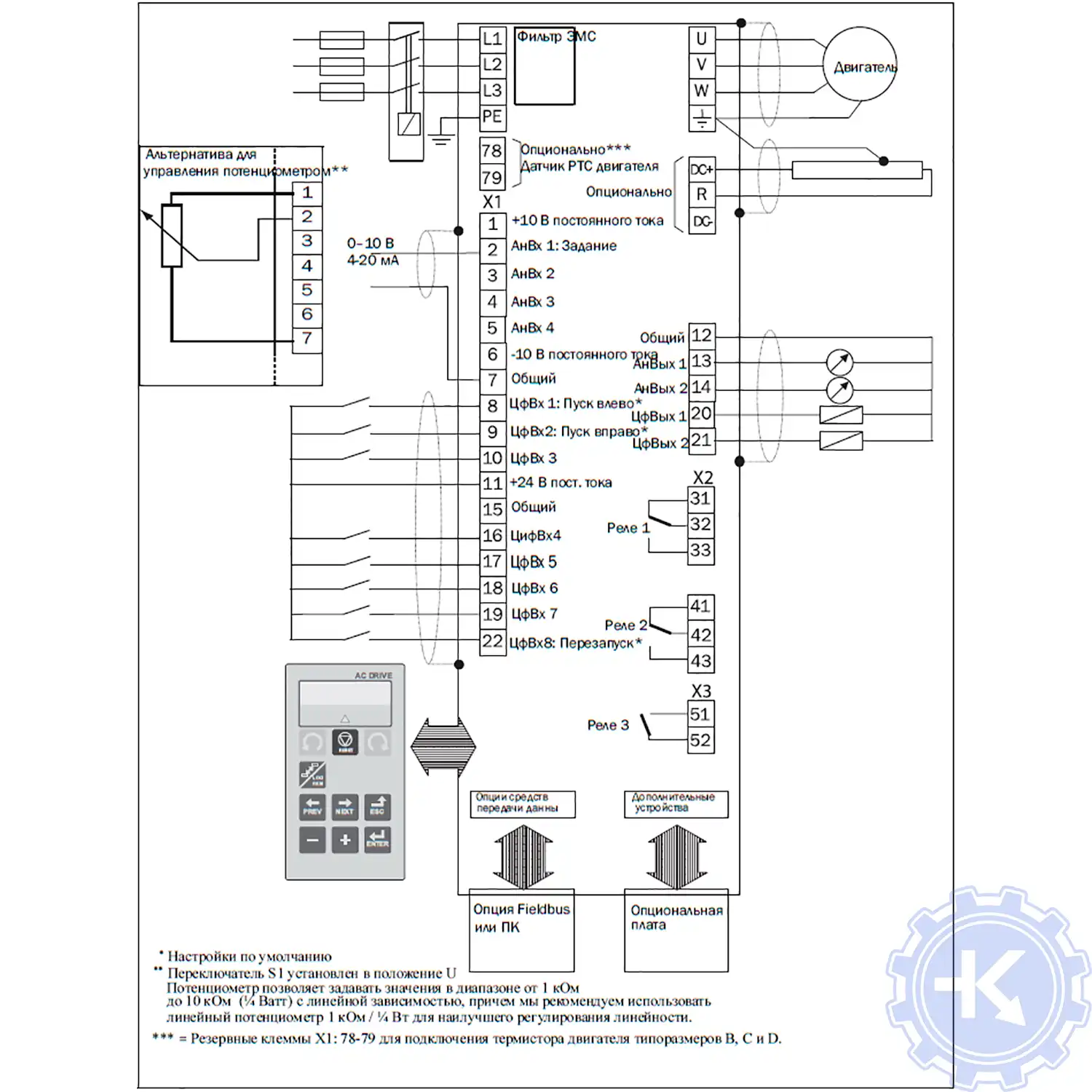

Ниже приведены схемы подключения частотных преобразователей Emotron:
Оставьте заявку на ремонт промышленного оборудования используя форму на сайте, либо свяжетесь с нашими менеджерами, сделать это очень просто.
Оставить заявку на ремонт частотных преобразователей Emotron
У вас вышел из строя частотник? Вам необходим срочный ремонт частотных преобразователей Emotron в Кагане? Оставьте заявку на ремонт нажав на одноименную кнопку в верхней правой части экрана либо свяжитесь с нашими менеджерами. Связаться с ними можно несколькими способами:
- Заказав обратный звонок (кнопка в правом нижнем углу сайта)
- Посредством чата (кнопка расположена с левой стороны сайта)
- Позвонив по номеру телефона:
- +7(8482) 79-78-54;
- +7(8482) 55-96-39;
- +7(917) 121-53-01
- Написав на электронную почту: 89171215301@mail.ru
