Ошибки и ремонт сервопривода Yaskawa в Красноярске
Ремонт сервопривода Yaskawa
Сервисный центр «Кернел» предлагает выполнить качественный ремонт сервопривода Yaskawa в Красноярске на компонентном уровне в максимально сжатые сроки. Сервопривод относятся к сложной промышленной электронике именно поэтому ремонтом сервоприводов Yaskawa, впрочем, как и других производителей должны заниматься специалисты, имеющие не только высшее техническое образование, но и солидный опыт в ремонте подобной промышленной электроники.
Также для восстановления подобного промышленного оборудования понадобится хорошая материально-техническая база. При выполнении всех выше перечисленных условий, шансы на успешный ремонт сервопривода Yaskawa возрастают в геометрической прогрессии.
Именно поэтому за ремонтом сервоприводов, независимо от производителя лучше всего обращаться в специализированный сервисный центр, который отвечает всем техническим требованиям, такой как Кернел. Наш цент имеет отличную материально-техническую базу, а за время существования с 2002 года специалисты компании накопили бесценный опыт в том числе опыт в ремонте сервоприводов Yaskawa.
Особенности ремонта сервопривода Yaskawa
Ремонт сервоприводов имеет ряд индивидуальных особенностей, это связано с конструктивными особенностями данного промышленного оборудования. По аналогии с частотными преобразователями они состоят из двух взаимосвязанных частей, это:
- Аппаратная часть;
- Программная часть.
В первую очередь ремонтируется аппаратная часть промышленного сервопривода. После глубокой диагностики неисправного блока выявляются все неисправные компоненты, которые в последствии заменяются на оригинальные запасные части (по возможности), в случае если сервопривод уже давно снят с производства и найти оригинальные запчасти просто невозможно они заменяются на аналоги.
Данный вид ремонта называется компонентным. От других видов его отличает две немаловажные детали.
- Значительное удешевление ремонта;
- Существенное сокращение времени ремонта.
По завершении ремонта аппаратной части сервопривода наступает очередь программной. В зависимости от серии выбирается программный продукт и зашивается в блок.
Заключительный этап ремонта сервопривода Yaskawa это проверка на специализированном стенде. Все блоки проверяются без нагрузки и с нагрузкой не менее двух часов.
Коды предупреждений и ошибок сервопривода Yaskawa
Ошибки, связанные с идентификацией модуля обратной связи
|
Номер аварийного сигнала: Имя аварийного сигнала (Описание аварийного сигнала) |
Причина |
Расследование причин |
Устранение причины |
|
A.044: Ошибка задания параме- тра полузамкнутого/пол- ностью замкнутого цикла управления |
Подключенный дополнительный модуль и значение настройки параме- тра Pn00B.3 и/или Pn002.3 не совпа- дают. |
Проверьте настройки PN00B.3 и/или Pn002.3 |
Настройка дополнитель- ного модуля должна совпа- дать с настройками Pn00B.3 и/или Pn002.3. |
|
A.051: Предупреждение о непод- держиваемом устройстве |
1) Неподдерживаемое устройство не было подключено. 2)Неподдерживаемая комбинация: а) СЕРВОУЗЕЛ (вращательный двигатель) с модулем обратной связи для линейного двигателя б) СЕРВОУЗЕЛ (линейный двигатель) с модулем обратной связи для вращательного двигателя 3) Поддержка полностью замкнутого цикла не включена. Пожалуйста, настройте параметр Pn002.3. |
Проверьте xарактеристики продукта |
Настройте Pn00B.3. Выберите правильную ком- бинацию устройств |
|
A.E72: Ошибка обнаружения модуля обратной связи |
Неверное соединение между СЕРВОУЗЛОМ и модулем обратной связи. |
Проверьте соединение между СЕРВОУЗЛОМ и модулем обратной связи. |
Правильно подключите модуль обратной связи. |
|
Модуль обратной связи был отключен. |
- |
Выполните функцию Fn014 (сброс ошибки конфигурации в модуле опций) при использовании цифрового оператора или SigmaWin+, а затем выключите и снова включите питание. |
|
|
Произошла ошибка модуля обратной связи. |
- |
Замените модуль обратной связи. |
|
|
Произошла ошибка СЕРВОУЗЛА. |
- |
Замените СЕРВОУЗЕЛ. |
|
|
A.E75: Неподдерживаемый модуль обратной связи |
Был подключен неподдерживаемый модуль обратной связи. |
См. каталог подключенного модуля обратной связи или руководство СЕРВОУЗЛА |
Подключите совместимый модуль обратной связи. |
|
Была использована неподходящая версия прошивки Sigma-5. |
- |
Замените СЕРВОУЗЕЛ. |
Ошибки в полностью замкнутом цикле управления
|
Номер аварийного сигнала: Имя аварийного сигнала (Описание аварийного сигнала) |
Причина |
Расследование причин |
Устранение причины |
|
A.041: Ошибка настройки импульсов на выходе дат- чика положения |
Импульс на выходе датчика положения (Pn212) выходит за пределы допусти- мого диапазона и не отвечает условиям настройки. |
Проверьте параметр Pn212. |
Установите верное значе- ние для параметра Pn212. |
|
A.042: Ошибка комбинации параметра |
Скорость программирования работы JOG (Fn004) ниже, чем диапазон уста- вок после изменения скорости движе- ния при программировании работы JOG (Pn533). |
Убедитесь, что условия обнаружения соблюдаются. |
Увеличьте значение скоро- сти движения при програм- мировании работы JOG (Pn533). |
|
A.511: Превышение скорости импульсов на выходе дат- чика положения |
Превышен верхний предел скорости вывода импульсов, заданный в импульсе на выходе датчика положения (Pn212). |
Проверьте настройку вывода импульсов на выходе датчика положения |
Уменьшите значение импульса на выходе дат- чика положения (Pn212). |
|
A.8A0: Ошибка внешнего дат- чика положения |
Произошла ошибка внешнего датчика положения. |
- |
Замените внешний датчик положения. |
|
A.8A1: Ошибка в модуле внеш- него датчика положения |
Произошел сбой при использовании серийного конвертера. |
- |
Замените серийный конвер- тер. |
|
A.8A2 Ошибка в сенсоре внеш- него датчика положения |
Произошла ошибка внешнего датчика положения. |
- |
Замените внешний датчик положения. |
|
A.8A3 Ошибка в позиции внеш- него датчика положения |
Произошла ошибка абсолютного внеш- него датчика положения |
- |
Есть вероятность неисправ- ности во внешнем абсолют- ном датчике положения. Подробную информацию об исправлении неисправ- ностей см. в руководстве по эксплуатации датчика положения от производи- теля. |
|
A.8A5 Разгон внешнего датчика положения |
Произошло превышение скорости на внешнем датчике положения. |
- |
Замените внешний датчик положения. |
|
A.8A6 Перегрев внешнего дат- чика положения |
Произошел перегрев внешнего датчика положения. |
- |
Замените внешний датчик положения. |
|
A.CF1: Ошибка в системе связи внешнего датчика поло- жения |
Неправильное подключение кабеля между серийным конвертером и СЕР- ВОУЗЛОМ, либо неисправный контакт. |
Проверьте проводку внеш- него датчика положения. |
Исправьте проводку кабеля. |
|
Указанный кабель не используется, либо слишком длинный. |
Подтвердите характери- стики проводки внешнего датчика положения. |
Используйте указанный кабель макс. длиной 20 м. |
|
|
A.CF2: Ошибка таймера в системе связи внешнего датчика положения |
Шумовые помехи в кабеле между серийным конвертером и СЕРВОУЗ- ЛОМ. |
- |
Исправьте проводку вокруг серийного конвертера, например, отделив линию сигнала ввода/вывода от кабеля главной цепи или заземляющего провода. |
|
A.D10: Ошибка переполнения при позиционировании нагрузки электродвига- теля |
Направление вращения двигателя и направление установки внешнего дат- чика положения противоположны. |
Проверьте направление вращения серводвигателя и направление установки внешнего датчика положе- ния. |
Установите внешний дат- чик положения в противо- положном направлении или измените настройки метода использования внешнего датчика положения (Pn002.3) на обратное направление. |
|
Неверно выполнен монтаж нагрузки и соединений внешнего датчика положе- ния. |
Проверьте механические соединения внешнего дат- чика положения |
Проверьте механические соединения. |
Смотреть все коды ошибок сервопривода Yaskawa Sigma-5
Схемы подключения сервоприводов Yaskawa
В некоторых случает может понадобится схема подключения сервоприводов, ниже мы показаны схемы сервопривода Yaskawa.
|

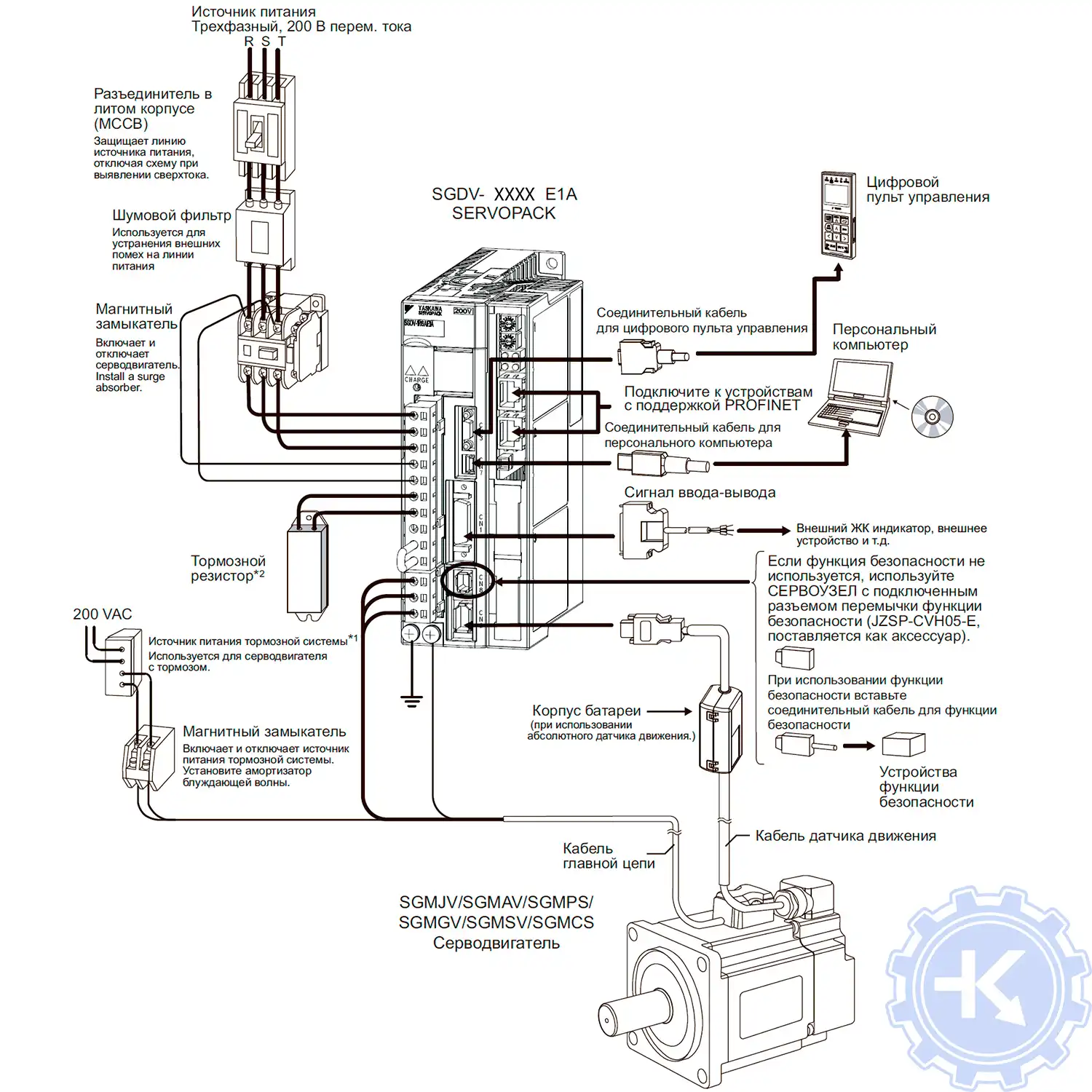

Схема конфигурации системы Yaskawa |

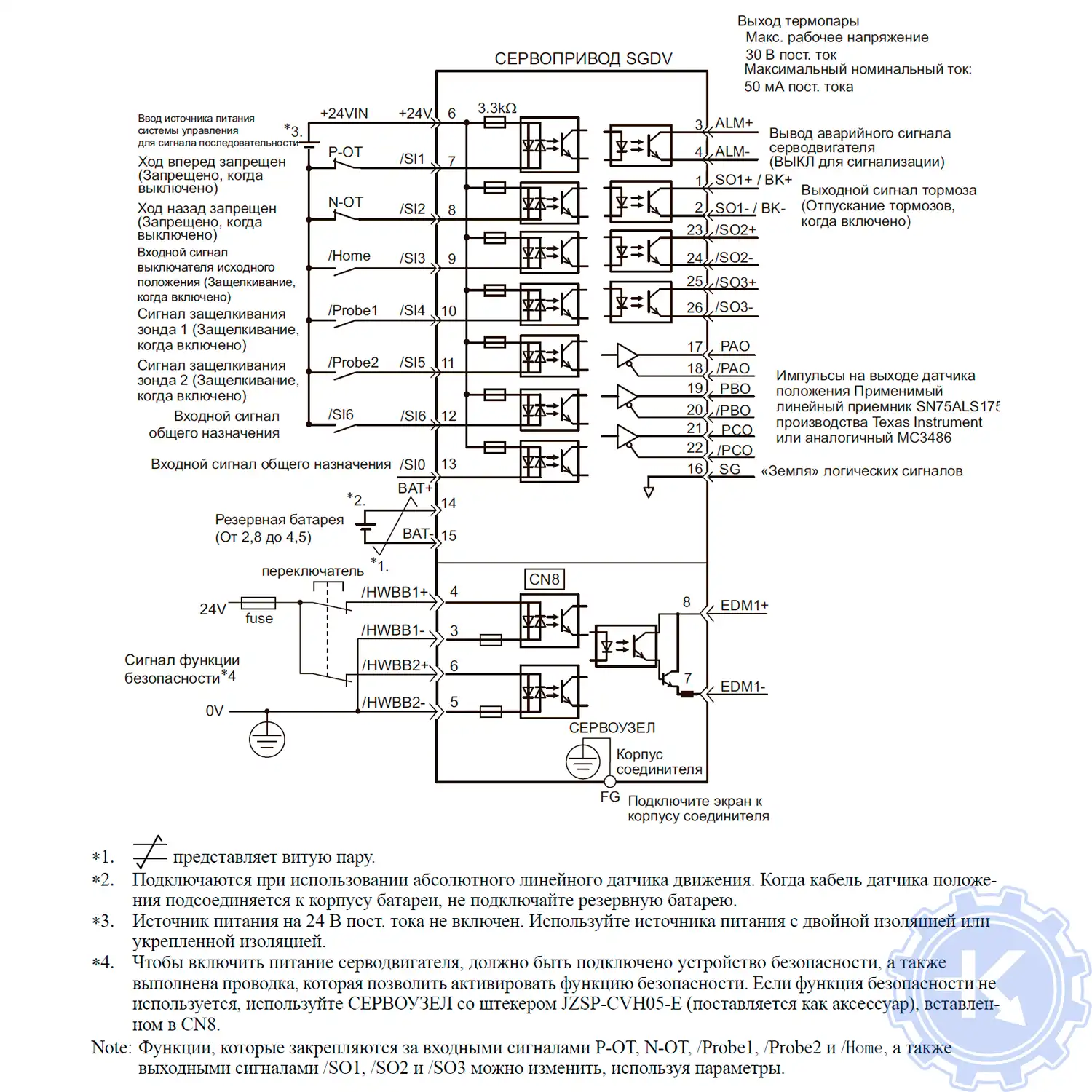

Схема подключения сервопривода Yaskawa |
|
|
Преимущество ремонта сервоприводов Yaskawa в нашем сервисном центре
Во время эксплуатации электроприводов Yaskawa может возникнуть проблема, далеко не всегда возникшую проблему можно исправить на месте своими силами, наш сервисный центр готов вам в этом помочь, выполнив качественный ремонт сервоприводов Yaskawa в сжатые сроки с полугодовой гарантией.
Мы не только восстановим неисправный блок, но и подскажем как действовать в той или иной ситуации для максимально долгой и безаварийной работы сервопривода.
Работы, проводимые при ремонте сервопривода Yaskawa:
- Предварительный осмотр на возможность восстановления бесплатный;
- Мы производим ремонт сервопривода Yaskawa на компонентном уровне (экономия бюджета и времени)
- При ремонте сервоприводов ни каких конструктивных изменений не вносим;
- Ремонт блоков с применением оригинальных запасных частей (по возможности).
- Вы платите исключительно за результат - работающий сервопривод;
- Гарантия на ремонт сервоприводов Yaskawa и на запасные части замененные в процессе ремонта 6 месяцев;
- Сроки ремонта варьируются от 5 до 15 рабочих дней;
За два десятилетия существования сервисного центра нашими специалистами были успешно проведены тысячи подобных ремонтов с каждым разом поднимая квалификацию наших инженеров. Ниже представлен далеко не полный список сервоприводов Yaskawa серии Sigma-5 ремонтируемые в нашем сервисном центре.
|
Буквенно-цифровое обозначение |
Сервопривода Yaskawa Sigma-5 |
|
SGDV-1R9D01A |
Ремонт сервопривода Yaskawa Sigma-5 0.45 кВт, питающая сеть только 3 фазы 400 В. |
|
SGDV-3R5D01A |
Ремонт сервопривода Yaskawa Sigma-5 1.0 кВт, питающая сеть только 3 фазы 400 В. |
|
SGDV-5R4D01A |
Ремонт сервопривода Yaskawa Sigma-5 1.50 кВт, питающая сеть только 3 фазы 400 В. |
|
SGDV-8R4D01A |
Ремонт сервопривода Yaskawa Sigma-5 2.00 кВт, питающая сеть только 3 фазы 400 В. |
|
SGDV-120D01A |
Ремонт сервопривода Yaskawa Sigma-5 3.00 кВт, питающая сеть только 3 фазы 400 В. |
|
SGDV-170D01A |
Ремонт сервопривода Yaskawa Sigma-5 4.40 кВт, питающая сеть только 3 фазы 400 В. |
|
SGDV-210D01A |
Ремонт сервопривода Yaskawa Sigma-5 5.50 кВт, питающая сеть только 3 фазы 400 В. |
|
SGDV-260D01A |
Ремонт сервопривода Yaskawa Sigma-5 7.50 кВт, питающая сеть только 3 фазы 400 В. |
|
SGDV-280D01A |
Ремонт сервопривода Yaskawa Sigma-5 11.00 кВт, питающая сеть только 3 фазы 400 В. |
|
SGDV-370D01A |
Ремонт сервопривода Yaskawa Sigma-5 15.00 кВт, питающая сеть только 3 фазы 400 В. |
|
SGDV-1R9D05A |
Ремонт сервопривода Yaskawa Sigma-5 0.45 кВт, питающая сеть только 3 фазы 400 В. |
|
SGDV-3R5D05A |
Ремонт сервопривода Yaskawa Sigma-5 1.0 кВт, питающая сеть только 3 фазы 400 В. |
|
SGDV-5R4D05A |
Ремонт сервопривода Yaskawa Sigma-5 1.50 кВт, питающая сеть только 3 фазы 400 В. |
|
SGDV-8R4D05A |
Ремонт сервопривода Yaskawa Sigma-5 2.00 кВт, питающая сеть только 3 фазы 400 В. |
|
SGDV-120D05A |
Ремонт сервопривода Yaskawa Sigma-5 3.00 кВт, питающая сеть только 3 фазы 400 В. |
|
SGDV-170D05A |
Ремонт сервопривода Yaskawa Sigma-5 4.40 кВт, питающая сеть только 3 фазы 400 В. |
|
SGDV-210D05A |
Ремонт сервопривода Yaskawa Sigma-5 5.50 кВт, питающая сеть только 3 фазы 400 В. |
|
SGDV-260D05A |
Ремонт сервопривода Yaskawa Sigma-5 7.50 кВт, питающая сеть только 3 фазы 400 В. |
|
SGDV-280D05A |
Ремонт сервопривода Yaskawa Sigma-5 11.00 кВт, питающая сеть только 3 фазы 400 В. |
|
SGDV-370D05A |
Ремонт сервопривода Yaskawa Sigma-5 15.00 кВт, питающая сеть только 3 фазы 400 В. |
|
SGDV-R70A01A |
Ремонт сервопривода Yaskawa Sigma-5 0.05 кВт, питающая сеть 1/3 фазы 230 В. |
|
SGDV-R90A01A |
Ремонт сервопривода Yaskawa Sigma-5 0.10 кВт, питающая сеть 1/3 фазы 230 В. |
|
SGDV-1R6A01A |
Ремонт сервопривода Yaskawa Sigma-5 0.20 кВт, питающая сеть 1/3 фазы 230 В. |
|
SGDV-2R8A01A |
Ремонт сервопривода Yaskawa Sigma-5 0.40 кВт, питающая сеть 1/3 фазы 230 В. |
|
SGDV-5R5A01A |
Ремонт сервопривода Yaskawa Sigma-5 0.75 кВт, питающая сеть 1/3 фазы 230 В. |
|
SGDV-120A01A008000 |
Ремонт сервопривода Yaskawa Sigma-5 1.50 кВт, питающая сеть 1 фаза 230 В. |
|
SGDV-120A01A |
Ремонт сервопривода Yaskawa Sigma-5 1.50 кВт, питающая сеть только 3 фазы 230 В. |
|
SGDV-180A01A |
Ремонт сервопривода Yaskawa Sigma-5 2.00 кВт, питающая сеть только 3 фазы 230 В. |
|
SGDV-200A01A |
Ремонт сервопривода Yaskawa Sigma-5 3.00 кВт, питающая сеть только 3 фазы 230 В. |
|
SGDV-R90A05A |
Ремонт сервопривода Yaskawa Sigma-5 0.10 кВт, питающая сеть 1/3 фазы 230 В. |
|
SGDV-1R6A05A |
Ремонт сервопривода Yaskawa Sigma-5 0.20 кВт, питающая сеть 1/3 фазы 230 В. |
|
SGDV-2R8A05A |
Ремонт сервопривода Yaskawa Sigma-5 0.40 кВт, питающая сеть 1/3 фазы 230 В. |
|
SGDV-5R5A05A |
Ремонт сервопривода Yaskawa Sigma-5 0.75 кВт, питающая сеть 1/3 фазы 230 В. |
|
SGDV-120A05A008000 |
Ремонт сервопривода Yaskawa Sigma-5 1.50 кВт, питающая сеть 1 фаза 230 В. |
|
SGDV-120A05A |
Ремонт сервопривода Yaskawa Sigma-5 1.50 кВт, питающая сеть только 3 фазы 230 В. |
|
SGDV-180A05A |
Ремонт сервопривода Yaskawa Sigma-5 2.00 кВт, питающая сеть только 3 фазы 230 В. |
|
SGDV-200A05A |
Ремонт сервопривода Yaskawa Sigma-5 3.00 кВт, питающая сеть только 3 фазы 230 В. |
В таблице представлены исключительно сервопривода Yaskawa Sigma-5 ремонт которых мы вам предлагаем, также специалисты нашей компании ремонтируют сервопривода не зависимо от того под каким брендом они были выпущены.
