Ремонт сервопривода Yaskawa

Ремонт сервопривода Yaskawa SGDV-R70A25AСервисный центр «Кернел» предлагает выполнить качественный ремонт сервопривода Yaskawa в Кургантепе на компонентном уровне в максимально сжатые сроки. Сервопривод относятся к сложной промышленной электронике именно поэтому ремонтом сервоприводов Yaskawa, впрочем, как и других производителей должны заниматься специалисты, имеющие не только высшее техническое образование, но и солидный опыт в ремонте подобной промышленной электроники.

Также для восстановления подобного промышленного оборудования понадобится хорошая материально-техническая база. При выполнении всех выше перечисленных условий, шансы на успешный ремонт сервопривода Yaskawa возрастают в геометрической прогрессии.

Именно поэтому за ремонтом сервоприводов, независимо от производителя лучше всего обращаться в специализированный сервисный центр, который отвечает всем техническим требованиям, такой как Кернел. Наш цент имеет отличную материально-техническую базу, а за время существования с 2002 года специалисты компании накопили бесценный опыт в том числе опыт в ремонте сервоприводов Yaskawa.

Особенности ремонта сервопривода Yaskawa

Ремонт сервопривода Yaskawa SGDV-120A01AРемонт сервоприводов имеет ряд индивидуальных особенностей, это связано с конструктивными особенностями данного промышленного оборудования. По аналогии с частотными преобразователями они состоят из двух взаимосвязанных частей, это:

  • Аппаратная часть;
  • Программная часть.

В первую очередь ремонтируется аппаратная часть промышленного сервопривода. После глубокой диагностики неисправного блока выявляются все неисправные компоненты, которые в последствии заменяются на оригинальные запасные части (по возможности), в случае если сервопривод уже давно снят с производства и найти оригинальные запчасти просто невозможно они заменяются на аналоги.

Данный вид ремонта называется компонентным. От других видов его отличает две немаловажные детали.

  • Значительное удешевление ремонта;
  • Существенное сокращение времени ремонта.

По завершении ремонта аппаратной части сервопривода наступает очередь программной. В зависимости от серии выбирается программный продукт и зашивается в блок.

Заключительный этап ремонта сервопривода Yaskawa это проверка на специализированном стенде. Все блоки проверяются без нагрузки и с нагрузкой не менее двух часов.

Коды предупреждений и ошибок сервопривода Yaskawa

Ошибки, связанные с идентификацией модуля обратной связи

Номер аварийного сигнала: Имя аварийного сигнала (Описание аварийного сигнала)

Причина

Расследование причин

Устранение причины

A.044:

Ошибка задания параме- тра полузамкнутого/пол- ностью замкнутого цикла управления

Подключенный дополнительный модуль и значение настройки параме- тра Pn00B.3 и/или Pn002.3 не совпа- дают.

Проверьте настройки

PN00B.3 и/или Pn002.3

Настройка дополнитель- ного модуля должна совпа- дать с настройками Pn00B.3 и/или Pn002.3.

A.051:

Предупреждение о непод- держиваемом устройстве

1)  Неподдерживаемое устройство не было подключено.

2)Неподдерживаемая комбинация: а) СЕРВОУЗЕЛ (вращательный

двигатель) с модулем обратной связи для линейного двигателя

б) СЕРВОУЗЕЛ (линейный двигатель) с модулем обратной связи для вращательного двигателя

3)  Поддержка полностью замкнутого цикла не включена. Пожалуйста, настройте параметр Pn002.3.

Проверьте xарактеристики продукта

Настройте Pn00B.3. Выберите правильную ком- бинацию устройств

A.E72:

Ошибка обнаружения модуля обратной связи

Неверное соединение между СЕРВОУЗЛОМ и модулем обратной связи.

Проверьте соединение между СЕРВОУЗЛОМ и модулем обратной связи.

Правильно подключите модуль обратной связи.

Модуль обратной связи был отключен.

-

Выполните функцию Fn014 (сброс ошибки конфигурации в модуле опций) при использовании цифрового оператора или SigmaWin+, а затем выключите и снова включите питание.

Произошла ошибка модуля обратной связи.

-

Замените модуль обратной связи.

Произошла ошибка СЕРВОУЗЛА.

-

Замените СЕРВОУЗЕЛ.

A.E75:

Неподдерживаемый модуль обратной связи

Был подключен неподдерживаемый модуль обратной связи.

См. каталог подключенного модуля обратной связи или руководство СЕРВОУЗЛА

Подключите совместимый модуль обратной связи.

Была использована неподходящая версия прошивки Sigma-5.

-

Замените СЕРВОУЗЕЛ.

Ошибки в полностью замкнутом цикле управления

Номер аварийного сигнала: Имя аварийного сигнала (Описание аварийного сигнала)

Причина

Расследование причин

Устранение причины

A.041:

Ошибка настройки импульсов на выходе дат- чика положения

Импульс на выходе датчика положения (Pn212) выходит за пределы допусти- мого диапазона и не отвечает условиям настройки.

Проверьте параметр Pn212.

Установите верное значе- ние для параметра Pn212.

A.042:

Ошибка комбинации параметра

Скорость программирования работы JOG (Fn004) ниже, чем диапазон уста- вок после изменения скорости движе- ния при программировании работы JOG (Pn533).

Убедитесь, что условия обнаружения соблюдаются.

Увеличьте значение скоро- сти движения при програм- мировании работы JOG (Pn533).

A.511:

Превышение скорости импульсов на выходе дат- чика положения

Превышен верхний предел скорости вывода импульсов, заданный в импульсе на выходе датчика положения (Pn212).

Проверьте настройку вывода импульсов на выходе датчика положения

Уменьшите значение импульса на выходе дат- чика положения (Pn212).

A.8A0:

Ошибка внешнего дат- чика положения

Произошла ошибка внешнего датчика положения.

-

Замените внешний датчик положения.

A.8A1:

Ошибка в модуле внеш- него датчика положения

Произошел сбой при использовании серийного конвертера.

-

Замените серийный конвер- тер.

A.8A2

Ошибка в сенсоре внеш- него датчика положения

Произошла ошибка внешнего датчика положения.

-

Замените внешний датчик положения.

A.8A3

Ошибка в позиции внеш- него датчика положения

Произошла ошибка абсолютного внеш- него датчика положения

-

Есть вероятность неисправ- ности во внешнем абсолют- ном датчике положения.

Подробную информацию об исправлении неисправ- ностей см. в руководстве по эксплуатации датчика положения от производи- теля.

A.8A5

Разгон внешнего датчика положения

Произошло превышение скорости на внешнем датчике положения.

-

Замените внешний датчик положения.

A.8A6

Перегрев внешнего дат- чика положения

Произошел перегрев внешнего датчика положения.

-

Замените внешний датчик положения.

A.CF1:

Ошибка в системе связи внешнего датчика поло- жения

Неправильное подключение кабеля между серийным конвертером и СЕР- ВОУЗЛОМ, либо неисправный контакт.

Проверьте проводку внеш- него датчика положения.

Исправьте проводку кабеля.

Указанный кабель не используется, либо слишком длинный.

Подтвердите характери- стики проводки внешнего датчика положения.

Используйте указанный кабель макс. длиной 20 м.

A.CF2:

Ошибка таймера в системе связи внешнего датчика положения

Шумовые помехи в кабеле между серийным конвертером и СЕРВОУЗ- ЛОМ.

-

Исправьте проводку вокруг серийного конвертера, например, отделив линию сигнала ввода/вывода от кабеля главной цепи или заземляющего провода.

A.D10:

Ошибка переполнения при позиционировании нагрузки электродвига- теля

Направление вращения двигателя и направление установки внешнего дат- чика положения противоположны.

Проверьте направление вращения серводвигателя и направление установки внешнего датчика положе- ния.

Установите внешний дат- чик положения в противо- положном направлении или измените настройки метода использования внешнего датчика положения (Pn002.3) на обратное направление.

Неверно выполнен монтаж нагрузки и соединений внешнего датчика положе- ния.

Проверьте механические соединения внешнего дат- чика положения

Проверьте механические соединения.

Смотреть все коды ошибок сервопривода Yaskawa Sigma-5

Схемы подключения сервоприводов Yaskawa

В некоторых случает может понадобится схема подключения сервоприводов, ниже мы показаны схемы сервопривода Yaskawa.

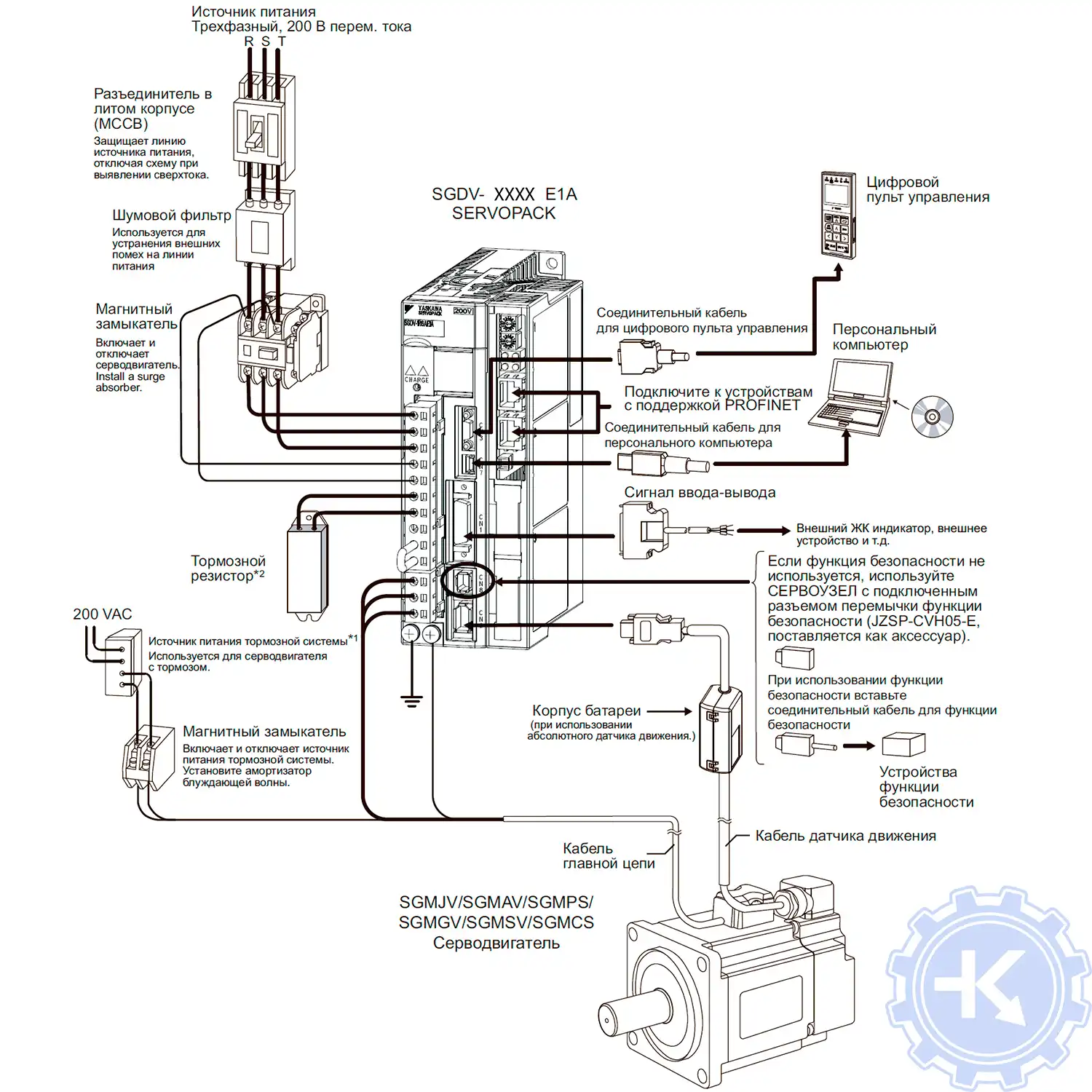

Схема конфигурации системы Yaskawa
Подключение к СЕРВОУЗЛУ SGDV-XXXE1A

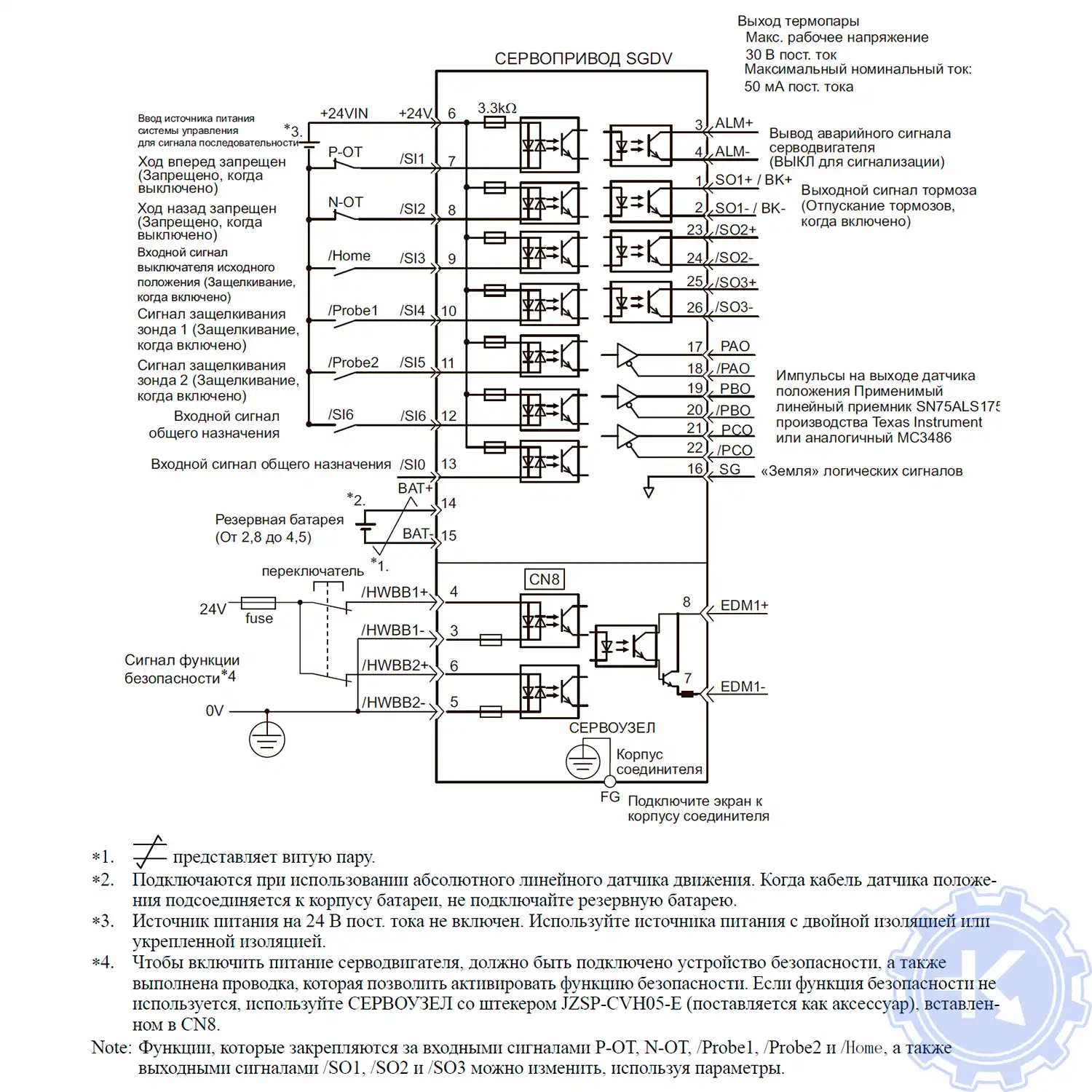

Схема подключения сервопривода Yaskawa
Пример соединений сигналов ввода-вывода

Схема конфигурации системы Yaskawa Подключение к СЕРВОУЗЛУ SGDV-XXXE1A

Схема подключения сервопривода Yaskawa Пример соединений сигналов ввода-вывода

Преимущество ремонта сервоприводов Yaskawa в нашем сервисном центре

Во время эксплуатации электроприводов Yaskawa может возникнуть проблема, далеко не всегда возникшую проблему можно исправить на месте своими силами, наш сервисный центр готов вам в этом помочь, выполнив качественный ремонт сервоприводов Yaskawa в сжатые сроки с полугодовой гарантией.

Мы не только восстановим неисправный блок, но и подскажем как действовать в той или иной ситуации для максимально долгой и безаварийной работы сервопривода.

Работы, проводимые при ремонте сервопривода Yaskawa:

Логотип компании 'Кернел'

  • Предварительный осмотр на возможность восстановления бесплатный;
  • Мы производим ремонт сервопривода Yaskawa на компонентном уровне (экономия бюджета и времени)
  • При ремонте сервоприводов ни каких конструктивных изменений не вносим;
  • Ремонт блоков с применением оригинальных запасных частей (по возможности).
  • Вы платите исключительно за результат - работающий сервопривод;
  • Гарантия на ремонт сервоприводов Yaskawa и на запасные части замененные в процессе ремонта 6 месяцев;
  • Сроки ремонта варьируются от 5 до 15 рабочих дней;

За два десятилетия существования сервисного центра нашими специалистами были успешно проведены тысячи подобных ремонтов с каждым разом поднимая квалификацию наших инженеров. Ниже представлен далеко не полный список сервоприводов Yaskawa серии Sigma-5 ремонтируемые в нашем сервисном центре.

Буквенно-цифровое обозначение

Сервопривода Yaskawa Sigma-5

SGDV-1R9D01A

Ремонт сервопривода Yaskawa Sigma-5 0.45 кВт, питающая сеть только 3 фазы 400 В.

SGDV-3R5D01A

Ремонт сервопривода Yaskawa Sigma-5 1.0 кВт, питающая сеть только 3 фазы 400 В.

SGDV-5R4D01A

Ремонт сервопривода Yaskawa Sigma-5 1.50 кВт, питающая сеть только 3 фазы 400 В.

SGDV-8R4D01A

Ремонт сервопривода Yaskawa Sigma-5 2.00 кВт, питающая сеть только 3 фазы 400 В.

SGDV-120D01A

Ремонт сервопривода Yaskawa Sigma-5 3.00 кВт, питающая сеть только 3 фазы 400 В.

SGDV-170D01A

Ремонт сервопривода Yaskawa Sigma-5 4.40 кВт, питающая сеть только 3 фазы 400 В.

SGDV-210D01A

Ремонт сервопривода Yaskawa Sigma-5 5.50 кВт, питающая сеть только 3 фазы 400 В.

SGDV-260D01A

Ремонт сервопривода Yaskawa Sigma-5 7.50 кВт, питающая сеть только 3 фазы 400 В.

SGDV-280D01A

Ремонт сервопривода Yaskawa Sigma-5 11.00 кВт, питающая сеть только 3 фазы 400 В.

SGDV-370D01A

Ремонт сервопривода Yaskawa Sigma-5 15.00 кВт, питающая сеть только 3 фазы 400 В.

SGDV-1R9D05A

Ремонт сервопривода Yaskawa Sigma-5 0.45 кВт, питающая сеть только 3 фазы 400 В.

SGDV-3R5D05A

Ремонт сервопривода Yaskawa Sigma-5 1.0 кВт, питающая сеть только 3 фазы 400 В.

SGDV-5R4D05A

Ремонт сервопривода Yaskawa Sigma-5 1.50 кВт, питающая сеть только 3 фазы 400 В.

SGDV-8R4D05A

Ремонт сервопривода Yaskawa Sigma-5 2.00 кВт, питающая сеть только 3 фазы 400 В.

SGDV-120D05A

Ремонт сервопривода Yaskawa Sigma-5 3.00 кВт, питающая сеть только 3 фазы 400 В.

SGDV-170D05A

Ремонт сервопривода Yaskawa Sigma-5 4.40 кВт, питающая сеть только 3 фазы 400 В.

SGDV-210D05A

Ремонт сервопривода Yaskawa Sigma-5 5.50 кВт, питающая сеть только 3 фазы 400 В.

SGDV-260D05A

Ремонт сервопривода Yaskawa Sigma-5 7.50 кВт, питающая сеть только 3 фазы 400 В.

SGDV-280D05A

Ремонт сервопривода Yaskawa Sigma-5 11.00 кВт, питающая сеть только 3 фазы 400 В.

SGDV-370D05A

Ремонт сервопривода Yaskawa Sigma-5 15.00 кВт, питающая сеть только 3 фазы 400 В.

SGDV-R70A01A

Ремонт сервопривода Yaskawa Sigma-5 0.05 кВт, питающая сеть 1/3 фазы 230 В.

SGDV-R90A01A

Ремонт сервопривода Yaskawa Sigma-5 0.10 кВт, питающая сеть 1/3 фазы 230 В.

SGDV-1R6A01A

Ремонт сервопривода Yaskawa Sigma-5 0.20 кВт, питающая сеть 1/3 фазы 230 В.

SGDV-2R8A01A

Ремонт сервопривода Yaskawa Sigma-5 0.40 кВт, питающая сеть 1/3 фазы 230 В.

SGDV-5R5A01A

Ремонт сервопривода Yaskawa Sigma-5 0.75 кВт, питающая сеть 1/3 фазы 230 В.

SGDV-120A01A008000

Ремонт сервопривода Yaskawa Sigma-5 1.50 кВт, питающая сеть 1 фаза 230 В.

SGDV-120A01A

Ремонт сервопривода Yaskawa Sigma-5 1.50 кВт, питающая сеть только 3 фазы 230 В.

SGDV-180A01A

Ремонт сервопривода Yaskawa Sigma-5 2.00 кВт, питающая сеть только 3 фазы 230 В.

SGDV-200A01A

Ремонт сервопривода Yaskawa Sigma-5 3.00 кВт, питающая сеть только 3 фазы 230 В.

SGDV-R90A05A

Ремонт сервопривода Yaskawa Sigma-5 0.10 кВт, питающая сеть 1/3 фазы 230 В.

SGDV-1R6A05A

Ремонт сервопривода Yaskawa Sigma-5 0.20 кВт, питающая сеть 1/3 фазы 230 В.

SGDV-2R8A05A

Ремонт сервопривода Yaskawa Sigma-5 0.40 кВт, питающая сеть 1/3 фазы 230 В.

SGDV-5R5A05A

Ремонт сервопривода Yaskawa Sigma-5 0.75 кВт, питающая сеть 1/3 фазы 230 В.

SGDV-120A05A008000

Ремонт сервопривода Yaskawa Sigma-5 1.50 кВт, питающая сеть 1 фаза 230 В.

SGDV-120A05A

Ремонт сервопривода Yaskawa Sigma-5 1.50 кВт, питающая сеть только 3 фазы 230 В.

SGDV-180A05A

Ремонт сервопривода Yaskawa Sigma-5 2.00 кВт, питающая сеть только 3 фазы 230 В.

SGDV-200A05A

Ремонт сервопривода Yaskawa Sigma-5 3.00 кВт, питающая сеть только 3 фазы 230 В.

В таблице представлены исключительно сервопривода Yaskawa Sigma-5 ремонт которых мы вам предлагаем, также специалисты нашей компании ремонтируют сервопривода не зависимо от того под каким брендом они были выпущены.
