Коды ошибок частотного преобразователя Delta

Коды ошибок частотного преобразователя Delta Частотные преобразователи относятся к сложной промышленной электронике достаточно дорогой и в тоже время широко распространенной по всему миру. На сегодняшний день трудно себе даже представить какое-либо производство, на котором бы не работало данное промышленное оборудование.

К сожалению, в процессе эксплуатации выходит из строя даже самое надежное промышленное оборудование. В данной статье мы разберем частотный преобразователь известного китайского производителя промышленной электроники и оборудования Delta, точнее коды ошибок частотного преобразователя Delta серии VFD-VE, с полной расшифровкой. Частотники в наше время нашли широкое применения в абсолютно всех сферах промышленности управляя как мини моторами в оргтехнике, так и гигантскими двигателями в горнодобывающей промышленности.

Для простоты общения со столь сложной электроникой все частотные преобразователи оснащены небольшими дисплеями с помощью которых выводятся информационные сообщения с кодами ошибок, расшифровав которые можно сразу же узнать причину ее возникновения. Если учесть распространенность данной промышленной электроники, то появляется острая нужда в расшифровке кодов ошибок частотных преобразователей.

Коды ошибок частотного преобразователя Delta серии VFD-VE и их расшифровка.

В таблицах ниже приведены все коды ошибок частотного преобразователя Delta серии VFD-VE и их расшифровка, то есть причина по которой возникла та или иная ошибка.

Внимание, для предотвращения повторной аварийной остановки оборудования, перед сбросом ошибки необходимо устранить причину сбоя и только после этого выполнись сброс кода ошибки частотного преобразователя Delta.

Коды ошибок частотного преобразователя Delta VFD-VE

Код ошибки	Описание ошибки	Возможное устранение
ocA	Превышение тока при разгоне.	К.З. на выходе ПЧ: проверьте наличие к.з. у двигателя и кабеля двигателя. Время разгона очень мало: увеличьте время разгона. Мощность ПЧ недостаточна для данного двигателя и нагрузки: используйте ПЧ с большей мощностью.
ocd	Превышение тока при замедлении.	К.З. на выходе ПЧ: проверьте наличие к.з. у двигателя и кабеля двигателя. Время замедления очень мало: увеличьте время замедления. Мощность ПЧ недостаточна для данного двигателя и нагрузки: используйте ПЧ с большей мощностью.
ocn	Превышение тока при установившейся работе.	К.З. на выходе ПЧ: проверьте наличие к.з. у двигателя и кабеля двигателя. Внезапное увеличение нагрузки на двигатель. Проверьте, не остановлен ли вал двигателя. Мощность ПЧ недостаточна для данного двигателя и нагрузки: используйте ПЧ с большей мощностью
ocS	Аппаратная неисправность при определении тока	Обратитесь в сервисный центр.
OFF	Замыкание на землю.	При замыкании одной из выходной линий ПЧ на землю и токе на землю более 50 % от номинального тока ПЧ выходной силовой модуль может быть поврежден Примечание: встроенная защита обеспечивает защиту ПЧ, но не пользователя. Проверьте соединение ПЧ и двигателя на наличие к.з. или соединения с землёй. Проверьте исправность силового модуля ПЧ. Проверьте исправность изоляции.
occ	К.З. в силовом модуле ПЧ	Обратитесь в сервисный центр.
ouA	Перенапряжение в процессе разгона.	Превышение напряжения на шине DC (для сети 230 В – более 450 В, для сети 400 В – более 900 В) Проверьте соответствие входного питающего напряжения. Проверьте возможные колебания сетевого напряжения. Увеличьте время замедления или используйте тормозные модуль и резистор.
oud	Перенапряжение в процессе замедления
oun	Перенапряжение при установившейся работе
ouS	Аппаратная неисправность определения перенапряжения	Проверьте соответствие входного напряжения и показания напряжения шины DC.
LuA	Низкое напряжение при разгоне	Снижение напряжения на шине DC ниже значения параметра 06-00. Проверьте соответствие входного питающего напряжения. Проверьте возможное колебание нагрузки.
Lud	Низкое напряжение при замедлении
Lun	Низкое напряжение при установившейся скорости
PHL	Пропадание фазы.	Проверьте наличие всех 3-х питающих фаз на входе ПЧ и надежность электрических соединений. Для моделей выше 40 НР проверьте исправность входных предохранителей.
oH1	Перегрев транзисторов IGBT. 1 ÷ 15 НР: 90 ºС 20 ÷ 100 НР: 100 ºС	Проверьте соответствие температуры окружающей среды спецификации ПЧ. Проверьте отсутствие загрязнения вентиляционных отверстий. Проверьте отсутствие загрязнения радиатора Проверьте работу вентилятора Проверьте, достаточное ли пространство вокруг ПЧ для отвода тепла.
oH2	Перегрев радиатора ПЧ (температура больше чем 90 ºС)	Проверьте соответствие температуры окружающей среды спецификации ПЧ. Проверьте отсутствие загрязнения вентиляционных отверстий. Проверьте отсутствие загрязнения радиатора Проверьте работу вентилятора Проверьте, достаточное ли пространство вокруг ПЧ для отвода тепла.
oH3	Перегрев двигателя Сигнал с термистора двигателя превышает значение параметра 06-30	Проверьте соответствие температуры окружающей среды. Проверьте не загрязнен ли двигатель и не нарушена ли вентиляция двигателя. Проверьте настройку параметра 06-30
tH1o	Ошибка определения OH1	Обратитесь в сервисный центр.
tH2o	Ошибка определения OH2	Обратитесь в сервисный центр.
FAn	Неисправность работы вентилятора	Проверьте вращение вентилятора. Обратитесь в сервисный центр.
oL	Перегрузка. ПЧ выдерживает перегрузку 150% в течение 1 минуты	Проверьте механическую нагрузку на валу двигателя. Используйте ПЧ большей мощности.
EoL1	Перегрузка двигателя 1	Проверьте механическую нагрузку на валу двигателя Проверьте правильность установки параметра 05-01. Используйте ПЧ большей мощности.
EoL2	Перегрузка двигателя 2	Проверьте механическую нагрузку на валу двигателя Проверьте правильность установки параметра 05-13. Используйте ПЧ большей мощности.
FuSE	Неисправность предохранителя в шине DC (для моделей выше 30 НР)	Проверьте исправность предохранителя и силового выходного модуля ПЧ. Проверьте наличие К.З. на выходе ПЧ.
ot1	Защита по электронному тепловому реле 1.	Проверьте, нет ли перегрузки на валу двигателя. Проверьте правильность значения параметра 05-01. Проверьте работу электронного теплового реле. Используйте ПЧ большей мощности.
ot2	Защита по электронному тепловому реле 2.
cF1	Внутренняя память EEPROM не программируется	Произведите сброс параметров на заводские значения. Обратитесь к поставщику.
cF2	Внутренняя память EEPROM не программируется считывается
cd0	Аппаратная неисправность при определении тока	Отключите питание ПЧ, подождите не менее 5 минут, затем снова включите питание. Если индикация ошибки повторится, обратитесь в сервисный центр.
cd1	Аппаратная неисправность при определении U-тока
cd2	Аппаратная неисправность при определении V-тока
cd3	Аппаратная неисправность при определении W- тока
Hd0	СС (ошибка измерения тока)	Отключите питание ПЧ, подождите не менее 5 минут, затем снова включите питание. Если индикация ошибки повторится, обратитесьв сервисный центр.
Hd1	Аппаратная неисправность при определении ОС
Hd2	Аппаратная неисправность при определении OV
Hd3	Аппаратная неисправность при определении GFF
AUE	Ошибка при автонастройке	Проверьте кабель двигателя. Повторите автонастройку.
AFE	Ошибка сигнала обратной связи ПИД-регулятора	Проверьте электрические соединения и проводку сигнала обратной связи. Проверьте значение параметров ПИД- регулятора.
PGF1	Ошибка сигнала обратной связи энкодера (платы PG)	Проверьте значения параметров 10-00 и 10-01.
PGF2	Пропадание сигнала обратной связи энкодера (платы PG)	Проверьте соединение с энкодером.
PGF3	Останов сигнала обратной связи энкодера (платы PG)	Проверьте соединение с энкодером. Проверьте значения параметров PI и времени замедления. Обратитесь в сервисный центр.
PGF4	Ошибка спящего режима по сигналу энкодера (PG)
PGr1	Ошибка входного импульсного сигнала	Проверьте соединение с входным импульсным источником Обратитесь в сервисный центр.
PGr2	Пропадание входного импульсного сигнала
ACE	Пропадание аналогового сигнала по току (ACI)	Проверьте соединение с источником сигнала Проверьте, чтобы сигнал был не менее 4 мА
EF	Внешняя ошибка	На входной терминал EF подан сигнал внешней ошибки. Выход ПЧ обесточен. Снимите входной сигнал и произведите сброс.
EF1	Аварийный стоп	Входной терминал запрограммирован на команду аварийного стопа, и на него подан сигнал. Выход ПЧ при этом обесточен. Снимите сигнал со входа и произведите сброс.
bb	Внешняя пауза	Входной терминал запрограммирован на команду внешней паузы и на него подан сигнал. Выход ПЧ при этом обесточен. Для продолжения работы снимите сигнал со входа.
PcodE	Неверный пароль	Был набран неверный пароль. Отключите питание ПЧ, через 5 минут снова включите и введите правильный пароль.
cE1	Неверный командный код по RS485	Командный код может быть только «03», «10», «06», «63».
cE2	Неверный адрес данных	Проверьте, правильно ли указан адрес данных
cE3	Неверное значение данных	Проверьте значение данных на минимальное и максимальное значение.
cE4	Ошибка ведомого устройства	Проверьте соединение с ведомым устройством.
cE10	Превышение времени ожидания связи	Проверьте внешние соединения интерфейса связи.
cP10	Превышение времени ожидания связи с пультом KPV-CE01	Проверьте внешние соединения интерфейса связи. Проверьте исправность пульта
bF	Ошибка тормозного резистора	Если при сбросе данная ошибка повторяется, то обратитесь в сервисный центр.
Ydc	Ошибка переключения «звезда»/ «треугольник»	Проверьте соединения- звезда / треугольник. Проверьте значения соответствующих параметров.

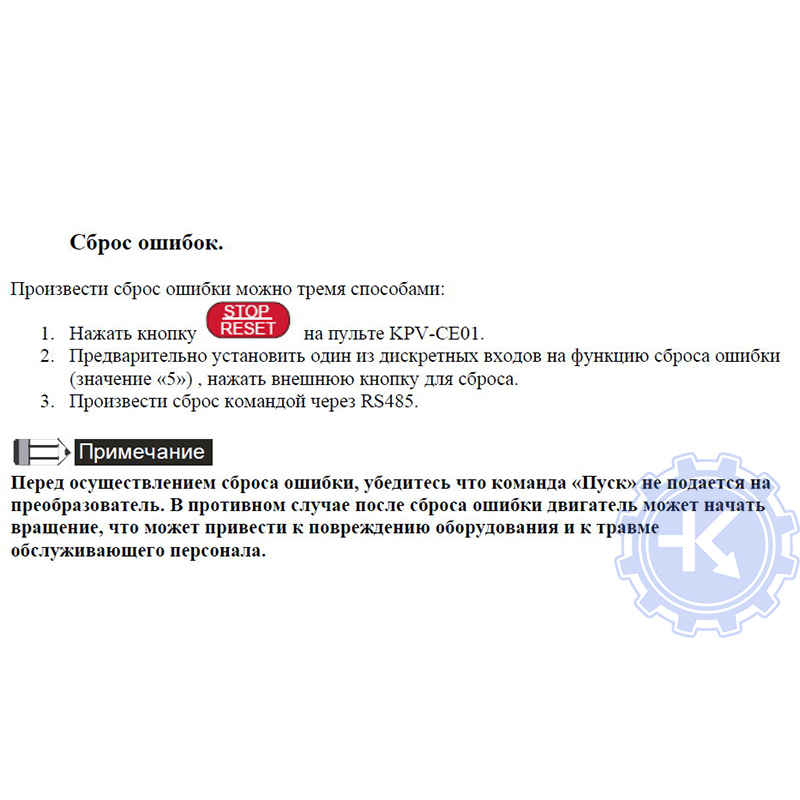

Сброс ошибок частотного преобразователя Delta

Техническое обслуживание частотных преобразователей Delta

Своевременное техническое обслуживание частотных преобразователей Delta, впрочем, как и любого другого производителя способствует значительному продлению срока безаварийной эксплуатации дорогостоящего промышленного оборудования. В таблице ниже приведены желательные сроки технического обслуживания частотных преобразователей Delta установленные производителем.

Периодичность технического обслуживания частотных преобразователей Delta

Проверка	Тип проверки	Способ проверки	Периодичность
Окружающая среда.	Проверка температуры окружающей среды, влажности, механической вибрации, пыли, коррозийных и загрязняющих веществ, газов и жидкостей.	Визуальный осмотр, измерение параметров окружающей среды.	Ежедневно.
Окружающая среда.	Присутствие любых опасных предметов или объектов.	Визуальный осмотр.	Ежедневно.
Напряжение.	Проверка напряжения питания на соответствии спецификации, проверка правильности подключения.	Измерение напряжение сети мультиметром.	Ежедневно.
Цифровой пульт.	Проверка индикации пульта.	Визуальный осмотр.	Ежедневно.
Цифровой пульт.	Наличие непонятных символов, пропадания символов.	Визуальный осмотр.	Ежедневно.
Механические узлы.	Проверка на наличие видимых повреждений, ненормальной вибрации и звуков.	Визуальный осмотр.	Ежедневно.
	Присутствие любых опасных предметов или объектов.	Визуальный осмотр.	Ежедневно.
	Проверка на наличие изменения цвета, перегрева.	Визуальный осмотр.	Раз в шесть месяцев.
	Присутствие посторонних частиц пыли и грязи.	Визуальный осмотр.	Раз в шесть месяцев.
Силовая часть.	Проверка соединительных винтов, их наличие и качество затяжки.	Визуальный осмотр, при необходимости затянуть или заменить.	Раз в шесть месяцев.
	Проверка соединительных проводов на качество изоляции, повреждения, изменения цвета или нагрева.	Визуальный осмотр.	Раз в шесть месяцев.
	Присутствие посторонних частиц пыли и грязи.	Визуальный осмотр.	Раз в шесть месяцев.
Соединительные силовые клеммы.	Проверка клемм, их наличие, отсутствие деформации или перегрева.	Визуальный осмотр.	Раз в шесть месяцев.
	Проверка соединительных проводов на качество изоляции, повреждения, изменения цвета или нагрева.	Визуальный осмотр.	Раз в шесть месяцев.
	Наличие видимых повреждений.	Визуальный осмотр.	Раз в шесть месяцев.
Силовые конденсаторы.	Проверка на наличие утечки жидкости, деформации корпуса, изменения цвета.	Визуальный осмотр.	Ежедневно.
Силовые конденсаторы.	Измерение статической емкости конденсаторов.	Измеренная емкость > 8.85x	Раз в шесть месяцев.
Резисторы силовой части.	Проверка на наличие запаха, деформации корпуса, изменения цвета.	Визуальный осмотр.	Раз в шесть месяцев.
Резисторы силовой части.	Измерение значения сопротивления.	Измерение проводятся мультиметром между клеммами «+1/+2» и «-». Сопротивление должно быть в пределах + 10% от номинального значения.	Раз в шесть месяцев.
Трансформаторы и дроссели.	Проверка на наличие запаха, деформации корпуса, изменения цвета, вибрации при работе.	Визуальный осмотр.	Раз в шесть месяцев.
Магнитные пускатели и реле.	Проверка на затяжки винтов клемм.	Визуальный осмотр.	Ежедневно.
Магнитные пускатели и реле.	Проверка нагрева, подгорания.	Визуальный осмотр.	Ежедневно.
Силовая печатная плата и силовой клеммник.	Проверка на затяжки винтом клемм и соединителей.	Визуальный осмотр.	Раз в шесть месяцев.
	Проверка нагрева, подгорания, изменение цвета и запаха.	Визуальный осмотр.	Раз в шесть месяцев.
	Наличие повреждений, сколов, следов коррозии.	Визуальный осмотр.	Раз в шесть месяцев.
	Изменение формы или повреждение конденсаторов, утечка электролита.	Визуальный осмотр.	Раз в шесть месяцев.
Вентилятор охлаждения.	Проверка на ненормальный шум и вибрацию.	Визуальный осмотр.	Раз в год.
	Проверка затяжки винтов.	Визуальный осмотр, затяжка винтов.	Раз в год.
	Наличие повреждений, сколов, следов коррозии.	Визуальный осмотр.	Раз в год.
Вентиляционные каналы.	Проверка на наличие загрязнения, посторонних предметов, возможности свободного прохода воздуха.	Визуальный осмотр.	Ежедневно.

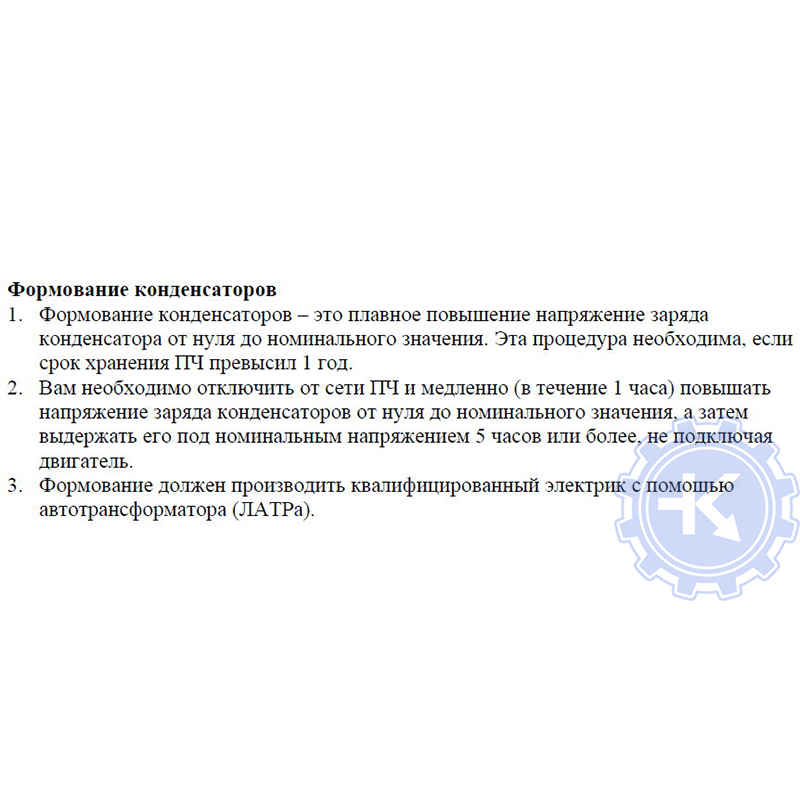

Формование конденсаторов частотного преобразователя Delta

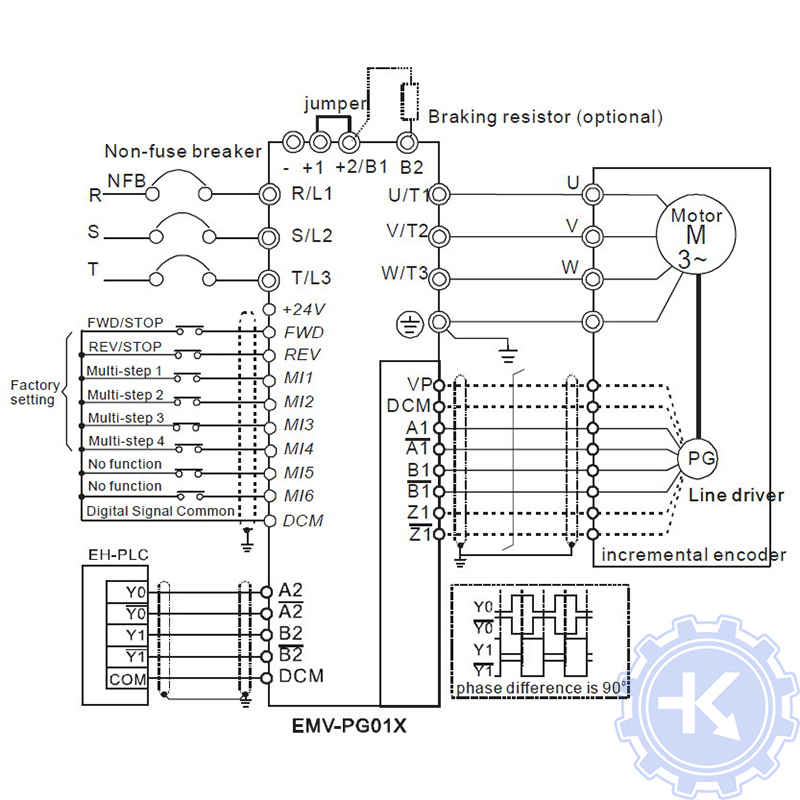

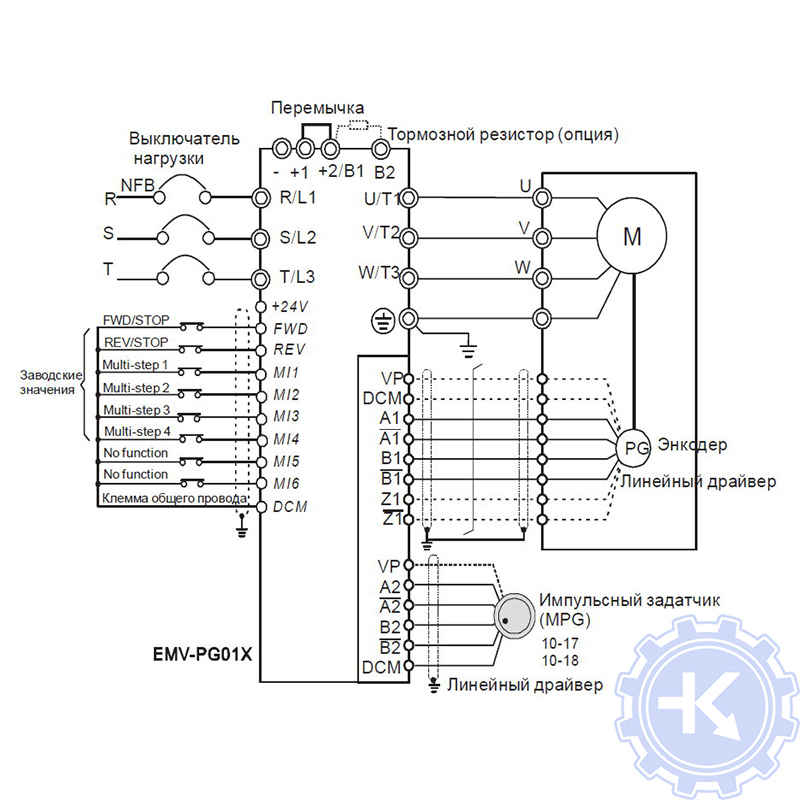

Принципиальные электрические схемы подключения частотных преобразователей Delta

Скачать руководство по эксплуатации частотных преобразователей Delta VFD-VE
