Ошибки и ремонт частотных преобразователей Hormann в Лимане



Ремонт частотных преобразователей Hormann

Ремонт частотных преобразователей Hormann

Ремонт частотного преобразователя Hormann, впрочем, как и ремонт частотников других производителей имеет ряд особенностей в силу своего конструктива. Частотные преобразователи, точнее их начинка делятся на две части:

  • Аппаратная часть,
  • Программная часть.

Частотники данного производителя не являются исключением из правил, именно поэтому ремонт частотного преобразователя Hormann имеет точно такой же ряд особенностей, как и у других преобразователей.

Диагностировать ту или иную неисправность помогают коды ошибок частотного преобразователя, которые отображаются на небольшом дисплее, расположенном на лицевой панели привода. Коды ошибок частотного преобразователя Hormann в зависимости от серии описаны в инструкции, пользователя которые можно скачать с нашего сайта.

Ремонт частотных преобразователей Hormann в Лимане, как и любых других преобразователей, выпущенных под другими брендами, всегда начинается с аппаратной части, после успешного ремонта аппаратной части наступает очередь программной.

Настройка частотного преобразователя Hormann также прописана в инструкции завода производителя, для каждой серии частотных преобразователей настройка будет индивидуальной, так как каждая линейка преобразователей решает свои собственные задачи, этим обусловливается широкая номенклатура данного промышленного оборудования.

Ремонт частотных преобразователей Hormann в сервисном центре

Ремонт частотных преобразователей Hormann

Компания «Кернел» производитремонт частотных преобразователей Hormann в Лимане с 2002 года. За время существования компании наши сотрудники накопили колоссальный опыт в ремонте преобразователей частоты такого известного производителя как Hormann. Ремонт подобного промышленного оборудования ответственное и сложное занятие, требующие максимальной отдачи, профессионализма и максимально полной материальной базе.

Специалисты нашего сервисного центра максимальное внимание уделяют качеству исполнения ремонта, программирования и настройке промышленных преобразователей частоты, не зависимо от производителя данного промышленного оборудования. Именно поэтому мы смело даем гарантию на все выполненные работы шесть месяцев.

Ремонт частотных преобразователей Hormann в Лимане производится исключительно с использованием оригинальных запасных частей, на компонентном уровне с применением высокотехнологичного диагностического оборудования, квалифицированным персоналом с инженерным образованием.

В случае выхода из строя преобразователя частоты на вашем производстве либо появились проблемы с приводом, которые вы не можете решить самостоятельно, мы всегда рады вам помочь. Специалисты нашего сервисного центра в минимальные сроки проведут глубокую диагностику с последующим ремонтом частотного преобразователя Hormann.

Инженеры сервисного центра выполняют качественный ремонт частотных преобразователей Hormann всех серий, когда-либо выпускаемых компанией. Ниже приведен далеко не полный спискок частотников Hormann ремонтируемых силами специалистов сервисного центра "Кернел".

Производитель Серия частотника

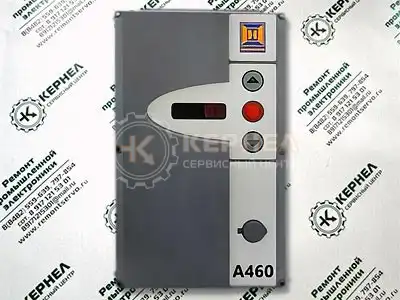

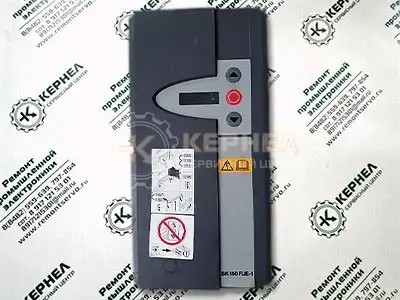

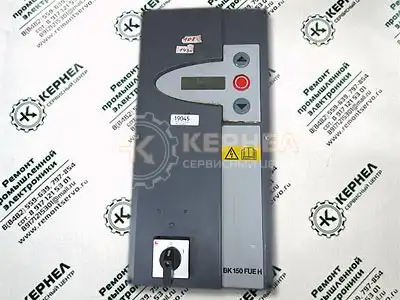

Hormann BK150FUE-1; BS150FUE-1; BK150FUEH; A460; B460FU; 445R; A445; 460R; A435; 420S; 560; A440; B445; B460; AK500FUE-1; AS500FUE-1



В данной таблице присутствуют далеко не все частотные преобразователи Hormann ремонт которых предлагает наш сервисный центр.

Ошибки частотного преобразователя Hormann BS150FUE и AS500FUE

Ремонт частотных преобразователей Hormann

Частотные преобразователи Hormann являются надежным оборудованием для управления электродвигателями, однако даже они могут выдавать ошибки, требующие профессионального вмешательства. Сервисный центр “Кернел” предлагает профессиональную диагностику и ремонт данных устройств.

Для простоты общения со столь сложной электроникой все частотные преобразователи оснащены небольшими дисплеями с помощью которых выводятся информационные сообщения с кодами ошибок, расшифровав которые можно сразу же узнать причину ее возникновения. Если учесть распространенность данной промышленной электроники, то появляется острая нужда в расшифровке кодов ошибок частотных преобразователей.

В этой статье мы рассмотрим одного из самых известных производителей промышленной электроники имеющему уважение во всем мире, Hormann.

Существует несколько видов ошибок, некоторые из них можно устранить автоматически, а некоторые возможно исправить только, обратившись в специализированный сервисный центр.

Общие сообщения об ошибках

Сообщения об ошибках могут быть квитированы, если они не сбрасываются самостоятельно. Прежде чем квитировать сообщение, сначала устраните причину ошибки.

Код ошибки Описание Возможные причины
F.000 Положение ворот выходит за установленный верхний предел
  • Дефект или неправильная настройка механического тормоза
  • Вернуть в разрешенный диапазон параметров с помощью режима Totmann
  • Для верхнего аварийного конечного выключателя установлено слишком низкое значение параметра
  • Слишком малый верхний диапазон конечного выключателя (интервал срабатывания конечного выключателя)
F.005 Положение ворот выходит за установленный нижний предел
  • Дефект или неправильная настройка механического тормоза
  • Вернуть в разрешенный диапазон параметров с помощью режима Totmann
  • Для нижнего аварийного выключателя установлено слишком низкое значение параметра
  • Слишком малый нижний диапазон конечного выключателя (интервал срабатывания конечного выключателя)
F.020 Время прохождения сигнала (во время движения на открывание, движения на закрывание или в режиме Totmann) превышено
  • Фактическое время работы двигателя превысило установленное максимальное время работы
  • Тяжелоходные или заблокированные ворота.
  • При использовании механических конечных выключателей один из конечных выключателей не сработал
F.021 Ошибка при прохождении испытания на аварийное открывание
  • Вызвать службу технического обслуживания
  • Во время испытания превышено макс. допустимое время работы.
  • Сброс: нажать и держать долго в нажатом состоянии кнопку СТОП
  • Тяжелоходные или заблокированные ворота
  • Аккумуляторные батареи источника бесперебойного электропитания чрезмерно сильно разряжены или неисправны
F.030 Ошибка, обусловленная запаздыванием (величина изменения положения ворот оказалась меньше ожидаемой)
  • Ворота или двигатель заблокированы
  • Тормоз не открывается (проверить подключение / проверить выпрямитель тормоза)
  • Слишком низкая мощность для начального пускового момента (проверить напряжение питания)
  • Слишком низкая скорость
  • Механический конечный выключатель ненадежен или неисправен
  • Отсутствует надежная фиксация крепления к оси датчика абсолютных значений
  • Выбран неправильный профиль ворот (P.991)
F.031 Зарегистрированное направление вращения отклоняется от ожидаемого направления вращения
  • При использовании дискретных датчиков: перепутаны каналы A и B
  • Направление вращения двигателя по отношению к калибровке перепутано, запрограммировать ворота снова с Р.210 = 5
  • Чрезмерно сильное «провисание» при начале движения, тормоз отпускает слишком рано или слишком незначительный момент вращения, при необходимости привести форсирование в соответствие с имеющимися условиями.
F.043 Сбой предконцевого выключателя светового барьера
  • Предоконечный выключатель светового барьера также находится в среднем конечном положении или в верхнем конечном положении.
  • Для датчика абсолютных величин: запрограммировать конечные положения в режиме обучения, расстояние между нижним конечным положением Eu и верхним конечным положением Eo должно быть как минимум 1 м.
F.060 Столкновение зафиксировано
  • Включен непосредственно блок управления, необходим разовый сброс ошибки
  • Произошло столкновение ворот

Выполнение процедуры сброса, см:

  • Руководство по монтажу
  • Схема электрических соединений
  • Дверь распределительного шкафа снаружи

Только если невозможно сбросить ошибку:

  • При передаче IR
    • Проверить зрительно участок боковой части. Он не должен быть загрязнен.
    • Проверить напряжение аккумуляторных батарей
  • Для спирального кабеля
    • Проверить спиральный кабель
  • Для системы Funk-Crash
    • Оба передатчика приемника еще не были запрограммированы (см. руководство системы FunkCrash)
    • Один из передатчиков неисправен или аккумуляторная батарея разряжена
F.080 Неисправность: необходимо проведение работ по техническому обслуживанию
  • Счетчик интервалов технического обслуживания переполнен
F.090 Блок управления не программируется
  • Основные параметры блока управления еще не установлены. См. Р.990 и Р.991
F.0201 Сработал кнопочный выключатель с грибовидной головкой внутреннего аварийного останова или сторожевая схема (компьютерный мониторинг)
  • Цепь аварийного отключения прервана на входе «внутреннего аварийного останова», без выбора модуля параметров
  • Неисправные внутренние реле контроля параметров или ЭСПЗУ; более подробная информация выдается после нажатия пленочной клавиши останова
F.211 Сработал внешний аварийный останов 1
  • Цепь аварийного отключения была прервана на входе аварийного останова 1 (см. схему электрических соединений)
F.212 Сработал внешний аварийный останов 2
  • Цепь аварийного отключения была прервана на входе аварийного останова 2 (см. схему электрических соединений)
F.320 Препятствие блокирует открывание
  • Во время открывания ворота столкнулись с препятствием (только при распознавании препятствия с помощью Р.480)
F.325 Препятствие блокирует закрывание
  • Во время закрывания ворота столкнулись с препятствием (только при распознавании препятствия с помощью Р.480)
F.360 Зафиксировано короткое замыкание у входа планки
  • Короткое замыкание подключения предохранительной планки
  • Препятствие на пути светового сигнала оптической предохранительной планки
  • Перемычка 1K2 / 8K2 установлена неправильно
F.361 Количество активирования планок во время закрывания достигло установленной границы
  • Превышено максимальное число срабатываний предохранительной планки во время рабочего цикла ворот, заданное при установке параметров
  • Для сброса ошибки в исходное положение закрыть полностью ворота в режиме Totmann
F.362 Ошибка избыточности при коротком замыкании
  • Один из каналов обработки данных при распознавании короткого замыкания реагирует неидентично второму каналу. Дефект платы управления
  • Динамическая оптическая система подключена, но не настроена в параметре Р.460.
F.363 Прерывание на входе планки
  • Соединительный провод неисправен или не подключен.
  • Нагрузочное сопротивление ошибочно или отсутствует.
  • Перемычка установлена неправильно
F.464 Неправильное прохождение тестирования предохранительной планки
  • Предохранительная планка не была активирована, как ожидалось, при затребовании к тестированию.
  • Имеется рассогласование по периоду между затребованием теста и выполнением теста.
F.365 Ошибка избыточности при прерывании
  • Один из каналов обработки данных при распознавании прерывания реагирует не идентично второму каналу. Дефект платы управления
  • Динамическая оптическая система подключена, но не настроена в параметре Р.460.
F.366 Чрезмерно высокая частота импульсов для оптической предохранительной планки
  • Неисправная оптическая предохранительная планка
  • Неисправный вход для внутренней предохранительной планки.
F.369 Программирование внутренней предохранительной планки выполнено неправильно
  • Внутренняя предохранительная планка подключена, но деактивирована или наоборот.
F.385 Сбой предконцевого выключателя для предохранительной планки
  • Предконцевой выключатель для отключения предохранительной планки или реверсирования после срабатывания предохранительной планки остается в верхнем конечном положении.

Полное описание ошибок, предупреждений и блокировок с рекомендациями по их устранению вы найдете в документации ниже.

Документация

Руководство по эксплуатации преобразователя частоты Hormann серии 360

 Скачать PDF

Руководство по эксплуатации преобразователей частоты Hormann серии A435-B435

 Скачать PDF

Руководство по эксплуатации преобразователя частоты Hormann серии A440-B440

 Скачать PDF

Руководство по эксплуатации преобразователя частоты Hormann серии A445-B445

 Скачать PDF

Руководство по эксплуатации преобразователя частоты Hormann серии A460-B460

 Скачать PDF

Руководство по эксплуатации преобразователя частоты Hormann серии B45

 Скачать PDF

Руководство по эксплуатации преобразователей частоты Hormann серии B460FU

 Скачать PDF

Руководство по эксплуатации преобразователя частоты Hormann серии BK150FUE-1 / AK500FUE-1

 Скачать PDF

Руководство по эксплуатации преобразователя частоты Hormann серии BK150FUEH

 Скачать PDF

Руководство по эксплуатации преобразователя частоты Hormann серии BS150FUE / AS500FUE

 Скачать PDF



Схемы подключения частотных преобразователей Hormann BS150FUE - AS500FUE

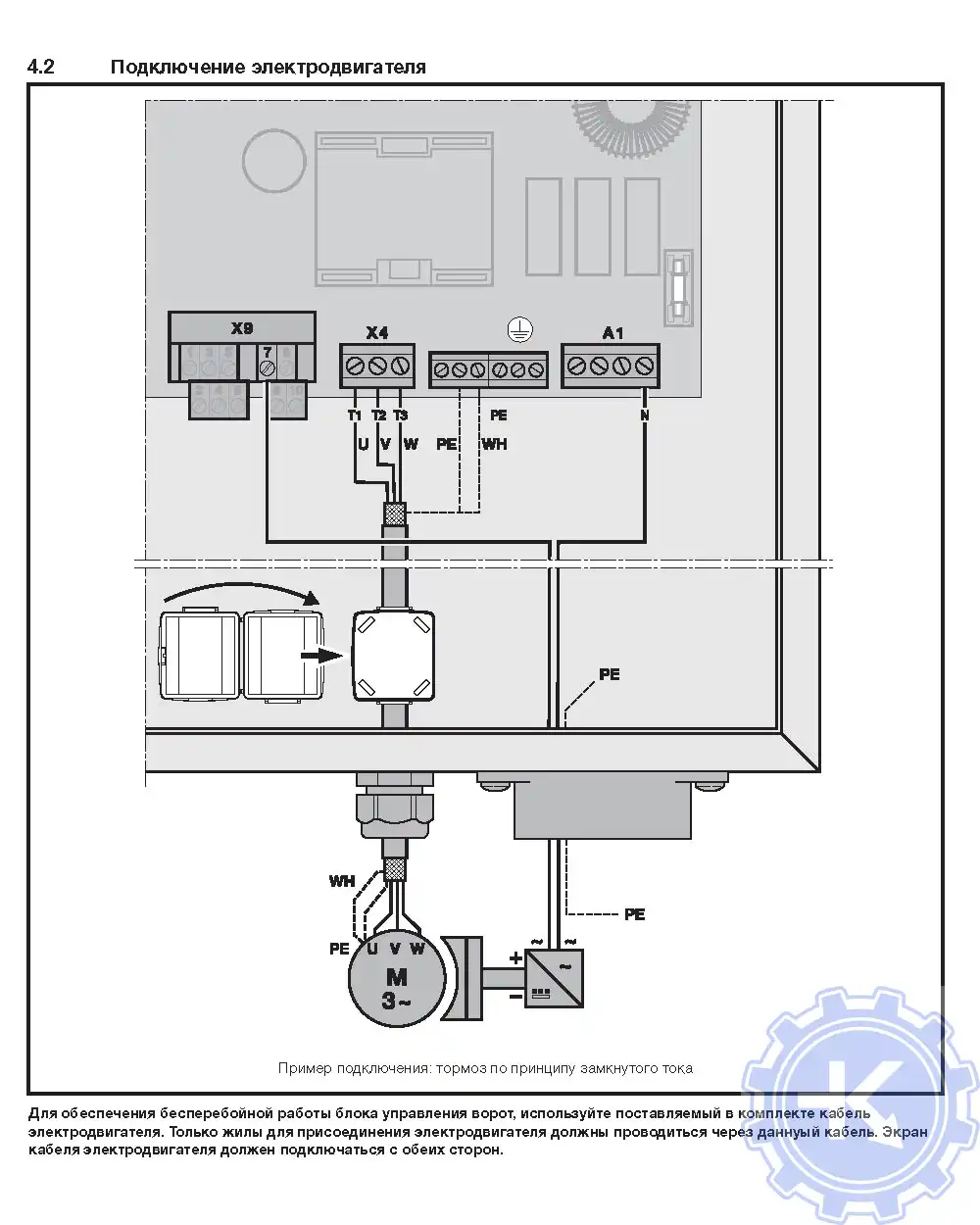

Подключение напряжения питания Подключение электродвигателя

Подключение напряжения питания

Подключение электродвигателя

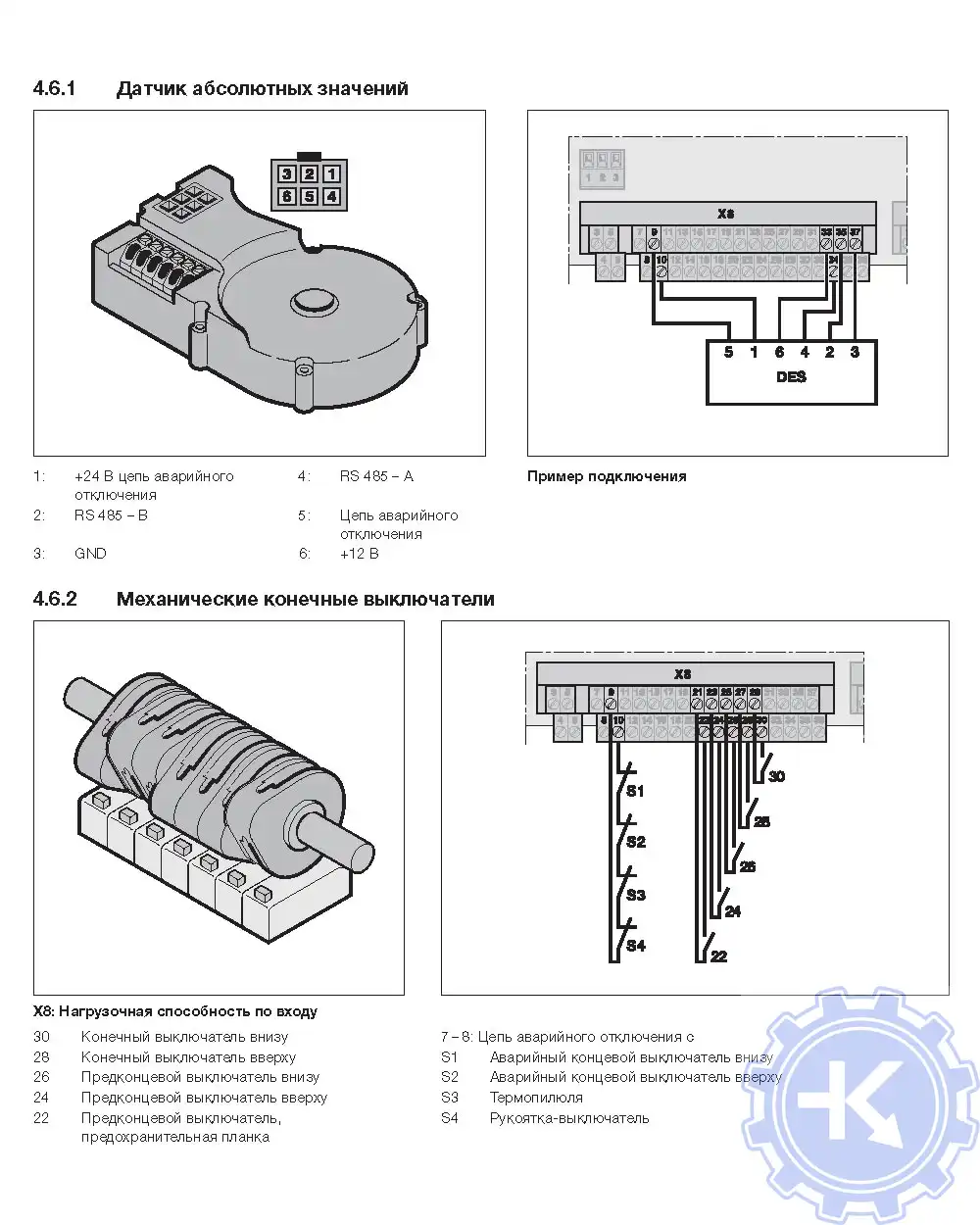

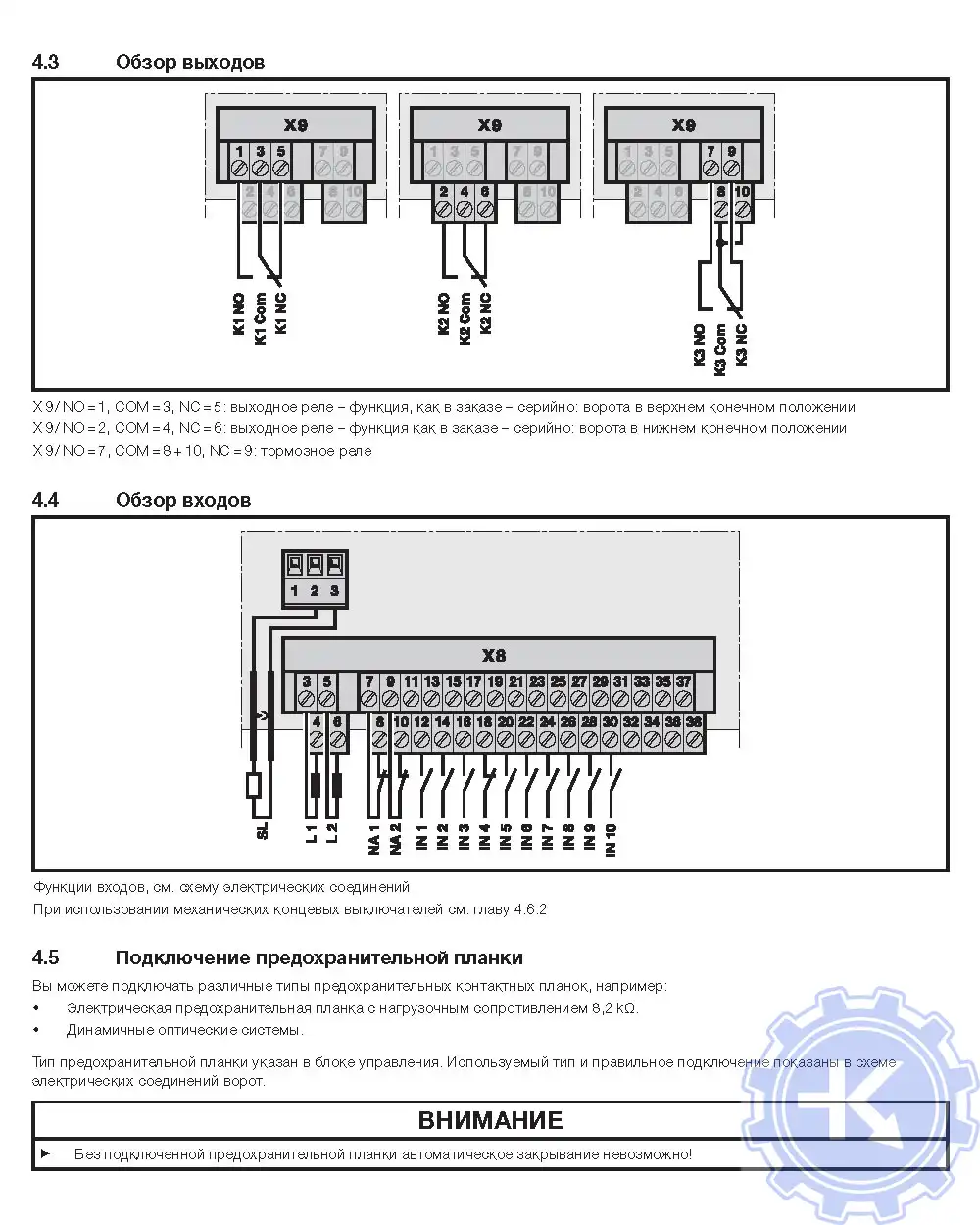

Обзор выходов/входов Датчик абсолютных значений и механические конечные выключатели

Обзор выходов/входов

Датчик абсолютных значений и механические конечные выключатели



Ремонт частотных преобразователей Hormann

Для максимально долгой и безаворийной работы частотных преобразователей важно неукоснительно соблюдать все, что прописано в документации.

Обязательно должны соблюдаться все рекомендации, изложенные в инструкции по монтажу и эксплуатации, в особенности требования по технике безопасности!

Преобразователь частоты разработан таким образом, что он пытается избежать аварийных отключений путем ограничения момента, перенапряжения и т.п.

Появление сбоев при вводе в эксплуатацию или вскоре после него обычно свидетельствует о неверной настройке или неправильном подключении.

Возникновение неисправностей или проблем после длительного режима бесперебойной работы обычно происходит по причине изменений в системе или ее окружении (например, в результате износа).

Дополнительную информацию по частотным преобразователям Hormann можно посмотреть и скачать на офсайте.

Настройка частотного преобразователя Hormann, программирование

Ремонт частотных преобразователей Hormann

Настройка частотных преобразователей Hormann (программирование) происходит в рамках установленных производителем правил, существует общий алгоритм по программированию (настройке частотных преобразователей), относящийся ко всем производителям данного промышленного оборудования. Ниже представлена пошаговая инструкция по настройке частотных преобразователей Hormann.

  • Выбор режима управления приводом Hormann (управление по показанию датчиков, дистанционное управление, дистанционное управление).
  • В случае использования отдельного (выносного) монитора, настраивается вывод на него технической информации.
  • Далее определяем конфигурацию подключения серводвигателя. На данной стадии задаются такие параметры как- возможность применения обратной связи либо без ее применения, а в память блока заносятся данные по: величине крутящего момента, мощности потребителей, номинальное значения частоты, напряжение, ток и скорости вращения ротора.
  • Программируется минимально допустимая величина напряжения и частоты, а также время ускорения ротора от ноля до номинального значения.
  • И в завершении, в программу управления частотным преобразователем Hormann вносятся функциональные данные со значениями отдельных клемм и особенностями сигналов. Отмечаются действия оборудования, выполняющиеся автоматически при отсутствии информации поступающей в оперативном режиме с датчика.

В некоторых частотниках существует пункт наличия/отсутствия фильтра в цепи питания двигателя. Этот пункт отвечает за подключение различных видов нагрузок, в том случае, когда возможно выбрать нормальное или инверсное изменение частоты при повышении уровня сигнала обратной связи.

Все настройки частотных преобразователей Hormann приведены в технической документации к частотному преобразователю который можно скачать на свой компьютер, распечатать или просто открыть как на нашем так и на официальном сайте Hormann.

Частотные преобразователи Hormann: надежность и эффективность в каждой детали

Ремонт частотных преобразователей Hormann

В современном мире автоматизации роль частотных преобразователей в работе ворот и шлагбаумов становится все более значимой. Компания Hormann, признанный лидер в производстве воротных систем, предлагает инновационные решения в области частотных преобразователей, которые обеспечивают точное управление и оптимальную работу механизмов.

Частотные преобразователи Hormann представляют собой высокотехнологичные устройства, которые регулируют скорость вращения электродвигателя путем изменения частоты питающего напряжения. Это позволяет не только экономить электроэнергию, но и значительно продлевать срок службы всего механизма.

Ключевое преимущество частотных преобразователей Hormann заключается в их интеллектуальной системе управления. Они оснащены современными алгоритмами плавного пуска и остановки, что исключает механические удары и снижает нагрузку на механизмы ворот. Благодаря этому существенно уменьшается износ деталей и увеличивается ресурс работы всей системы.

Особое внимание в конструкции преобразователей уделяется защите от перегрузок и коротких замыканий. Встроенная система мониторинга постоянно анализирует рабочие параметры и предотвращает возможные неисправности. При обнаружении отклонений от нормы преобразователь автоматически корректирует режим работы или блокирует механизм для предотвращения повреждений.

Энергоэффективность – еще одно важное достоинство частотных преобразователей Hormann. Они позволяют существенно снизить потребление электроэнергии за счет оптимизации режима работы двигателя. Особенно это заметно при частичных нагрузках, когда преобразователь регулирует мощность в соответствии с реальными потребностями системы.

Сервисные возможности частотных преобразователей Hormann также заслуживают отдельного упоминания. Они оснащены интуитивно понятным интерфейсом, который позволяет быстро настроить все параметры работы. Встроенная диагностика помогает оперативно выявлять неисправности и предотвращать серьезные поломки.

В сервисном центре “Кернел” мы специализируемся на обслуживании частотных преобразователей Hormann. Наши специалисты обладают глубокими знаниями особенностей этих устройств и имеют все необходимое оборудование для диагностики и ремонта. Мы предлагаем:

  • Профилактическое обслуживание
  • Диагностику неисправностей
  • Ремонт частотника Hormann любой сложности
  • Замену компонентов
  • Калибровку и настройку преобразователя

Доверяя обслуживание частотных преобразователей Hormann специалистам “Кернел”, вы получаете гарантию качественной работы вашего оборудования и его длительного срока службы. Мы используем оригинальные запчасти и строго соблюдаем технологические регламенты, что обеспечивает надежность выполненных работ.

В заключение стоит отметить, что частотные преобразователи Hormann – это высокотехнологичные устройства, которые сочетают в себе передовые технологии, надежность и удобство эксплуатации. Правильный выбор сервисного центра для обслуживания этих устройств – залог их длительной и безотказной работы.

Оставить заявку на ремонт частотных преобразователей Hormann

У вас вышел из строя частотник? Вам необходим срочный ремонт частотных преобразователей Hormann в Лимане? Оставьте заявку на ремонт нажав на одноименную кнопку в верхней правой части экрана либо свяжитесь с нашими менеджерами. Связаться с ними можно несколькими способами:

  • Заказав обратный звонок (кнопка в правом нижнем углу сайта)
  • Посредством чата (кнопка расположена с левой стороны сайта)
  • Позвонив по номеру телефона: +7(8482) 79-78-54; +7(917) 121-53-01
  • Написав на электронную почту: 89171215301@mail.ru
