Ремонт энкодеров в Мегри
Ремонт абсолютных и инкрементальных энкодеров
Ремонт энкодера в частности абсолютного осложняется тем, что данный датчик состоит из двух составных частей это механическая составляющая и электронная начинка. Это очень сложное промышленное оборудование с крайне тонкой настройкой. Ремонт энкодеров как абсолютных, так и инкрементальных не возможен в полевых условиях и тем более без специализированного оборудования и компетентных, профессиональных специалистов.
Мы настоятельно рекомендуем не пытаться проводить ремонт энкодеров самостоятельно, восстановить датчик вы не сможете, но зато подобными действиями вы значительно удорожите последующий ремонт в специализированном сервисном центре.
Наш сервисный центр с 2002 года выполняет качественный ремонт энкодеров в Мегри всех известных производителей таких как:
- Sick
- Heidenhain
- Mitsubishi
- Fanuc
- Tamahawa
- Kubler
- Omron
- Autonics
- Panasonic
- Delta
Благодаря накопленному опыту и хорошо укомплектованной ремонтно-материальной базе наши специалисты восстанавливают датчики угла поворота даже если на них нет технической документации или же они уже давно сняты с производства.
Ремонт энкодера завершает его установка на серводвигатель и тонкая настройка, после этого сервомотор с установленным и настроенным энкодером проверяется на специальном стенде с нагрузкой и без.
Ремонт энкодера в компании Кернел, преимущества
С момента открытия сервисного центра в 2002 году нашими специалистами были восстановлены тысячи единиц промышленного оборудования и электроники, накоплен бесценный опыт в том числе опыт в ремонте энкодеров любых производителей и года выпуска. Отдельное внимание хотим обратить на то, что:
- Все ремонты мы проводим на элементном уровне тем самым сокращая время ремонта и его стоимость;
- При ремонте промышленного оборудования применяются исключительно оригинальные запасные части;
- Мы даем гарантию, в том числе на ремонт энкодеров 6 месяцев;
- Инженеры нашей компании постоянно повышают свою квалификацию;
- В нашей команде работают профессионалы.
Мы предлагаем не просто квалифицированный ремонт энкодера в Мегри, в сжатые сроки, а также дополнительную экономию бюджета 60%-80% от стоимости нового датчика обратной связи. На все виды ремонта мы даем 6-и месячную гарантию.
Восстановлением датчиков угла поворота, на данный момент занимаются далеко не все организации предлагающие услуги по ремонту промышленной электроники и оборудования, в связи с крайне сложным процессом ремонта и последующей настройки энкодера.
Сервисный центр «Кернел» предоставляет услуги по ремонту подобного сложного промышленного оборудования как энкодеры.
Инженеры нашей компании за более чем 15-и летнее существование компании выполнили не одну сотню ремонтов энкодера, выпущенных под разными брендами, и получили колоссальный опыт в этом направлении.
Программирование энкодеров
На ряду с ремонтом энкодера сервисный центр "Кернел" предлагает еще одну немаловажную услугу - программирование энкодеров. Сам по себе энкодер даже если он исправен не сможет работать в паре с сервомотором без тонкой настройки, программирование энкодера нужно для правильной и стабильной работы данной связке промышленного оборудования.
Программирование энкодеров проводится высококвалифицированным, компетентным персоналом с применением специализированного оборудования.
Так же как и на ремонт энкодера так и на программирование энкодера распространяется шестимесячная гарантия. Как правило она не пригождается, так как мы внимательно следим за качеством всех выполняемых работ, как по ремонту так и по программированию промышленного оборудования.
Ошибки энкодера
В таблице представлены ошибки энкодера возникающие при работе в паре с частотным преобразователем ESQ 760
Код |
Ошибка |
Расшифровка |
Устранение |
E.CF |
Ошибка связи RS485 |
Настройка скорости передачи данных неверна. Ошибка подключения кабеля. Адрес устройства неправильный. Сильная помеха связи. |
Проверьте скорость обмена данными. Проверьте связь. Установить корректный адрес устройства. Улучшить защиту от помех. |
E.Esd1 |
Ошибка работы энкодера |
Отключен кабель энкодера. Энкодер неисправен |
Проверьте кабель и разъем энкодера. Проверьте сигналы от энкодера |
E.Ecd2 |
Ошибка работы энкодера |
Отключен кабель энкодера. Энкодер неисправен |
Проверьте кабель и разъем энкодера. Проверьте сигналы от энкодера |
E.dp |
Ошибка связи DP |
Неправильная настройка скорости передачи данных, Неисправность линии связи, Неправильный адрес связи, Сильные помехи |
Установите соответствующую скорость передачи. Проверить интерфейс линии связь. Установите правильный адрес. Изменить или заменить кабель, чтобы лучше противостоять помехам. |
E.cAN |
Ошибка связи CAN |
Неправильная настройка скорости передачи данных, Неисправность линии связи, Неправильный адрес связи, Сильные помехи |
Установите соответствующую скорость передачи. Проверить интерфейс линии связь. Установите правильный адрес. Изменить или заменить кабель, чтобы лучше противостоять помехам. |
Производители энкодеров
Специалисты сервисного центра выполняют ремонт резольверов вне зависимости от производителя и года выпуска. Самые распространенные производители энкодеров - это:
- SIEMENS
- TAMAGAWA
- SICK
- HEIDENHAIN
- BAUMER
После окончания ремонта энкодера, его установки на серводвигатель и последующей тонкой настройки, в работе отремонтированный датчик не коем образом не будет отличатся от нового.
Типы и распиновка энкодеров, документация
Типы энкодеров
Производитель |
Типы энкодеров |
HEIDENHAIN |
ROD 430 5000 27S12-03, ERN 1381.020-2048, ROD 426 250 03S12-03, ERN 1387 2048 62S14-70, EQN 1325 512 62s12-71, ROD 420.014 5000 |
TAMAGAWA |
TS5668N20, TS5710N40, TS5711N40, TS5643N110, TS5667N120, TS5702N40, TS5667N420, TS5700N8420, TS5667N253, TS5667N650 |
SICK |
DFS60, DFS60 inox, DFV60, DUS60, DUV60, AFS60 SSI, AFM60 SSI, AFS60 inox, AFM60 inox, AHS36 SSI, AHM36 SSI, AHS36 CANopen |
BAUMER |
BDK 16, BHK 16, BMMV 58 - hermetic, BMSK 55, BRID 58S, BRIH 40, BRIH 58S, BRIV 30, BRIV 30R, BRIV 58K, BRIV 58S, EAL580-SC, EAM500 |
Выше приведен далеко не полный список энкодеров, ремонт которых производит сервисный центр "Кернел".
Распиновка энкодеров

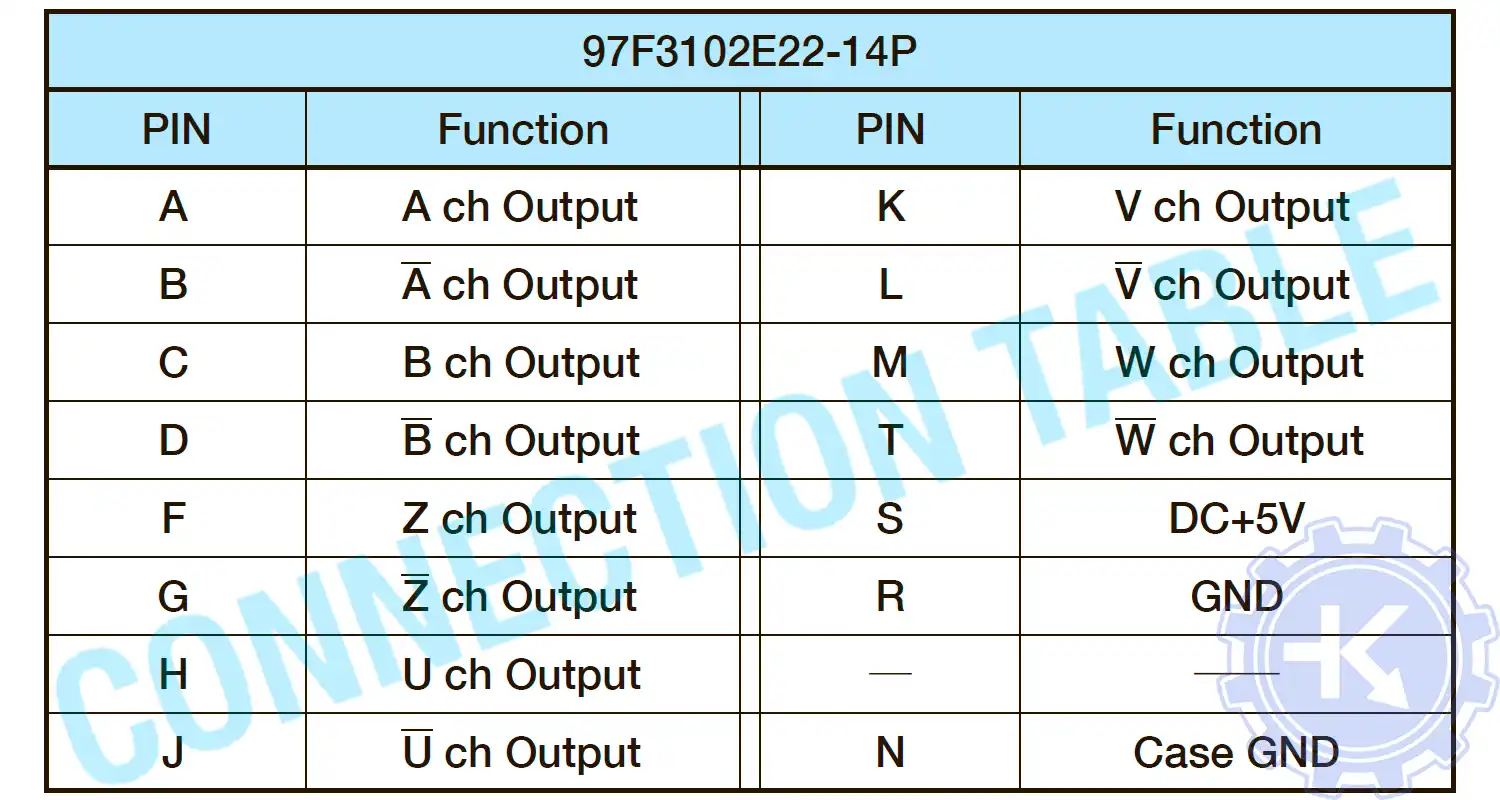

У каждой серии энкодеров а тем более у каждого отдельно взятого производителя распиновка разъема энкодера будет отличатся ниже приведена распиновка энкодеров TAMAGAWA.
Энкодеры, документация
Энкодеры TAMAGAWA SEIKI скачать руководство (документация) в формате PDF |
Скачать PDF |
Энкодеры SICK серия ARS60 скачать руководство (документация) в формате PDF |
Скачать PDF |
Поворотные энкодеры HEIDENHAIN скачать руководство (документация) в формате PDF |
Скачать PDF |
Линейные энкодеры HEIDENHAIN скачать руководство (документация) в формате PDF |
Скачать PDF |
Энкодеры BAUMER скачать руководство (документация) в формате PDF |
Скачать PDF |
Знакомство с энкодером
Энкодер представляет собой датчик, который способен преобразовывать угловые и линейные перемещения в цифровые или аналоговые сигналы. Принцип работы энкодера сводится к преобразованию механических перемещений в электрические сигналы.
Энкодеры широко распространены, и используются в связке с серводвигателем в производствах с необходимостью регистрации максимально точных измерений поворотов, вращений, наклонов и углов.
Энкодер очень точный датчик, но к сожалению, у него есть свои минусы. Энкодеры крайне боятся механических ударов. В случае механического воздействия на датчик, ремонт энкодера неизбежен. Все дело, в кодирующем стекле которое находится в самом датчике и служит для точной регулировки вращения вала двигателя.
Ремонт энкодера необходим при износе подшипников, так как это влечет за собой потерю точности датчика и в самом плохом развитии событий из-за разбитых подшипников может пострадать самая важная часть энкодера, это кодирующие стекло.
Энкодер имеет электронные компоненты, неисправность которых так же влечет за собой ремонт датчика.
Также может быть подобная неисправность энкодера:
- Грязное кодирующие стекло или диск;
- Поломка, неисправность сигнального разъема;
- Не правильная форма сигналов или их отсутствие;
- Наличие внутренней ошибки (для абсолютных энкодеров);
- Замыкание в электросхеме энкодера.
Оставить заявку на ремонт энкодера
Оставьте заявку менеджерам на ремонт энкодера в Мегри - это можно сделать несколькими способами:
- Заказав обратный звонок (кнопка в правом нижнем углу сайта)
- Посредством чата (кнопка расположена с левой стороны сайта)
- Позвонив по номеру телефона:
- +7(8482) 79-78-54;
- +7(8482) 55-96-39;
- +7(917) 121-53-01
- Написав на электронную почту: 89171215301@mail.ru
Мы дадим Вашему энкодеру вторую жизнь!
