РЕМОНТ моментных двигателей SIMOTICS T-1FW6
ПЕРЕМОТКА моментных двигателей SIMOTICS T-1FW3

в Мытищах

МЕНЮ

Ремонт моментных двигателей SIMOTICS T-1FW3 и T-1FW6 в Мытищах, перемотка

Ремонт моментных двигателей SIMOTICS T-1FW3 и T-1FW6

Ремонт двигателей SIMOTICS T-1FW3 и T-1FW6

Ремонт моментных двигателей SIMOTICS T-1FW3 и T-1FW6 в Мытищах является одним из основных направлений сервисного центра «Кернел». Линейные моторы работают с преобразователями SIMODRIVE 611 и SINAMICS S120 в паре они образуют приводную систему, которая отвечает самым высоким требованиям современного производства. Самыми распространенными сериями моментных двигателей SIMOTICS T ремонт которых предлагает наша компания являются:

  • SIMOTICS T-1FW3 и T-1FW6

Моментные моторы данного производителя имеют исключительную динамику и высокую скорость, а так же максимальную точность и износостойкость.

В процессе работы рано или поздно (зависит то эксплуатационных режимов) промышленное оборудование выходит из строя, к сожалению моментные моторы не попадают в исключение, именно по этомуремонт моментных двигателей SIMOTICS T-1FW3 и T-1FW6 единственное экономически выгодное решение.

Специалисты сервисного центра «Кернел» более 20 лет проводят качественный ремонт моментных двигателей SIMOTICS T-1FW3 и T-1FW6 и другого промышленного оборудования.

Для максимально быстрого, а главное качественного восстановления моментных моторов SIMOTICS T-1FW3 и T-1FW6 потребуется специализированное помещение, с наличием необходимого специализированного ремонтного оборудования, расходные материалы, компоненты для ремонта моментных двигателей и конечно же квалифицированный персонал.

Благодаря вышеперечисленному ремонт моментных двигателей SIMOTICS T-1FW3 и T-1FW6 в Мытищах проводится согласно всем техническим требованиям, в сжатые сроки. Каждый отдельно взятый ремонт моментных двигателей SIMOTICS T-1FW3 и T-1FW6 завершается проверкой на специализированном стенде с блоками управления SIMODRIVE 611 либо SINAMICS S120 в условиях максимально приближенных реальным.

Что входит в ремонт моментных двигателей SIMOTICS T-1FW3 и T-1FW6

Ремонт моментных двигателей SIMOTICS T-1FW3 и T-1FW6

Для восстановления работоспособности дорогостоящего промышленного оборудования инженеры компании выполняют последовательно все технологические шаги. В ремонт моментных двигателей SIMOTICS T-1FW3 и T-1FW6 в Мытищах входит:

  • Внутренняя и внешняя очистка двигателя
  • Изоляция обмоток моментных моторов
  • Перемотка силовых обмоток моментных моторов
  • Пролачивание и сушка обмоток моментных моторов
  • Токарные работы (восстановление посадочного места подшипника)
  • Замена подшипника двигателя
  • Замена клеммников, силовых и сигнальных разъёмов
  • Ремонт датчиков обратной связи (энкодера, резольвера)
  • Юстировка положения датчиков обратной связи (энкодера, резольвера)

Еще одно не маловажное дополнение, после каждого проведенного ремонта моментного двигателя либо его перемотки дается гарантия сроком на один год, которая распространяется так же на запасные части и расходные материалы применяемые в процессе восстановления.

Ошибки и неисправности двигателей SIMOTICS T-1FW3 и T-1FW6

Неисправности двигателей SIMOTICS T-1FW3 и T-1FW6

Самые распространенные неисправности двигателей SIMOTICS T-1FW3 и T-1FW6:

  • Неисправность обмоток статора. (межвитковое замыкание, пробой изоляции на корпус и обрыв);
  • Неисправность датчиков обратной связи (энкодер, резольвер, тахогенератор);
  • Сбито юстировочное положение энкодера моментного двигателя;
  • Неисправность обмотки. (межвитковое замыкание, пробой изоляции на корпус и обрыв);
  • Износ тормозной системы;
  • Разрушение корпуса мотора (механические повреждения) разъёмов;
  • Выход из строя термодатчика.

Ошибки моментных моторов SIMOTICS T-1FW3 и T-1FW6

В момент аварийного останова линейного мотора частотный преобразователь в паре с которым работает данное промышленное оборудование выдаст код ошибки, расшифровав которую станет ясно что случилось с двигателем и какой ремонт потребуется.

Ошибка

Причина

F07410

Drive: Current controller output limited

Ошибка в измерении актуального тока. Возможные причины: неисправен привод/двигатель.

F07412

Drive: Commutation angle incorrect (motor model)

Возможно неисправен привод или двигатель. Существует вероятность что неисправен или не настроен энкодер.

F07413

Drive: Commutation angle incorrect (pole position identification)

Возможно неисправен привод или двигатель. А также, возможно неисправен или не настроен энкодер.

F07452

(A) LR: Following error too high

Необходима диагностика электродвигателя или ремонт SINAMICS S120.

F07453

LR: Position actual value conditioning error

Ошибка обработки актуального значения позиции. Возможно неисправен энкодер. Необходима диагностика или ремонт энкодера.

A31411

(F, N) Encoder 1: EnDat encoder signals alarms

Сигнал предупреждения EnDat энкодера. В принятом пакете от EnDat энкодера установлены биты ошибки. Энкодер неисправен.

F31885

(N, A) CU DRIVE-CLiQ: Cyclic data transfer error

Ошибка связи DRIVE-CLiQ между модулем управления и задействованным энкодером. Проверьте питание на соответствующем энкодере.

Скачать руководство пользователя для моментных двигателей SIMOTICS T-1FW3 и T-1FW6

Моментный двигатель SIMOTICS T-1FW3 мануал.

Скачать PDF

Моментный двигатель SIMOTICS T-1FW6 мануал.

Скачать PDF

Перемотка моментных двигателей SIMOTICS T-1FW3 и T-1FW6

Ошибки и неисправности моментных двигателей SIMOTICS T-1FW3 и T-1FW6

Перемотка моментных двигателей SIMOTICS T-1FW3 и T-1FW6 сложная и кропотливая работа под силу только настоящим профессионалам своего дела, плюс обязательно наличие специализированных помещений и расходных материалов. Залог любого успешного ремонта — это квалифицированный специально обученный персонал и конечно же материальное оснащение, обладая всем вышеперечисленным мы гарантируем качество выполненных работ по перемотке моментных двигателей SIMOTICS T-1FW3 и T-1FW6.

Нет смысла перечислять все возможные сферы промышленности где работает данное промышленное оборудование, мы просто не найдем ни чего подобного. Моторы SIMOTICS T-1FW3 и T-1FW6 работают как в нормальных условиях, так и в крайне агрессивных средах, что приводит к частому выходу из строя оборудования, это может быть короткое межвитковое замыкание в результате попадания скажем охлаждающей жидкости на обмотки моментных моторов либо это может быть вызвано механическим износом, когда подшипник вырабатывает свой ресурс, при этом разбивает посадочное место.

Перемотка моментных двигателей SIMOTICS T-1FW3 и T-1FW6

Специалисты нашей компании в максимально кратчайшие сроки выполнят перемотку моментных моторов SIMOTICS T-1FW3 и T-1FW6 в Мытищах, мы делаем все возможные виды ремонта моментных двигателей SIMOTICS T-1FW3 и T-1FW6, такие как:

  • Чистка внешнего корпуса моментных моторов;
  • Ремонт смазочной системы, замена смазки;
  • Ремонт протяжка и замена рефлекторных крепежных соединений;
  • Проверка крепления вентилятора;
  • Перемотка статора мотора;
  • Перемотка ротора двигателя;
  • Покрытие лаком лобовых обмоточных частей
  • Ремонт статора мотора;
  • Восстановление вала и посадочных мест;
  • Замена подшипников и сальников;
  • Токарные и фрезерные работы;
  • Проверка двигателя без нагрузки и с нагрузкой.

Ремонт и настройка энкодера и резольвера SIMOTICS T-1FW3 и T-1FW6

Ремонт моментных двигателей SIMOTICS T-1FW3 и T-1FW6

Ремонт энкодера необходим при износе подшипников, так как это влечет за собой потерю точности датчика и в самом плохом развитии событий из-за разбитых подшипников может пострадать самая важная часть энкодера, кодирующие стекло. Помимо данной неисправности датчика угла поворота:

  • Грязное кодирующие стекло или диск;
  • Поломка, неисправность сигнального разъема;
  • Не правильная форма сигналов или их отсутствие;
  • Наличие внутренней ошибки (для абсолютных энкодеров);
  • Замыкание в электросхеме энкодера.

Также влечет за собой ремонт энкодера.

Ремонт резольвера необходим в следующих случаях:

  • Обрыв одной из статорных (неподвижная часть) обмоток резольвера;
  • Обрыв одной из обмоток ротора (вращающаяся часть) резольвера;
  • Межвитковое замыкание одной из обмоток. Обычно происходит в части обмоток;
  • Сбита позиция резольвера на двигателе.

Мы предлагаем не просто квалифицированный ремонт энкодера и резольвера в сжатые сроки, а также дополнительную экономию бюджета 60%-80% от стоимости нового датчика обратной связи. На все виды ремонта мы даем 6-и месячную гарантию

Ремонтом энкодера, на данный момент занимаются далеко не все организации предлагающие услуги по ремонту промышленного оборудования, в связи с крайне сложным процессом ремонта и последующей настройки энкодера.

Сервисный центр «Кернел» предоставляет услуги по ремонту подобного сложного промышленного оборудования как энкодеры и резольверы.

Распиновка энкодеров для моментных двигателей SIMOTICS T-1FW3 и T-1FW6

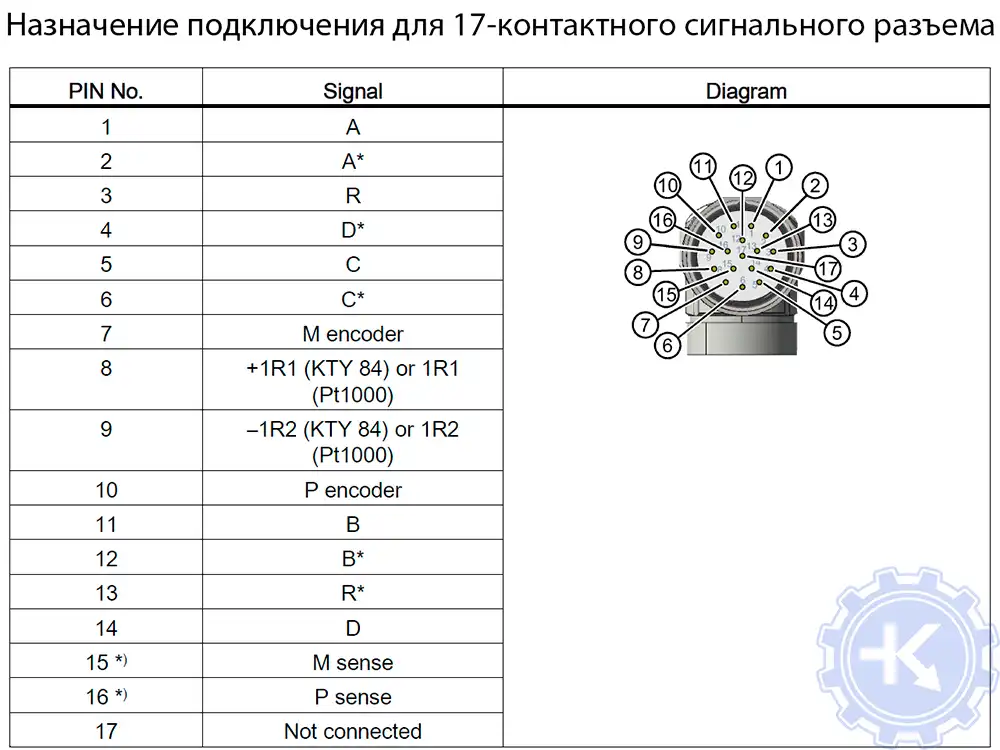

Распиновка для 17-контактного сигнального разъема

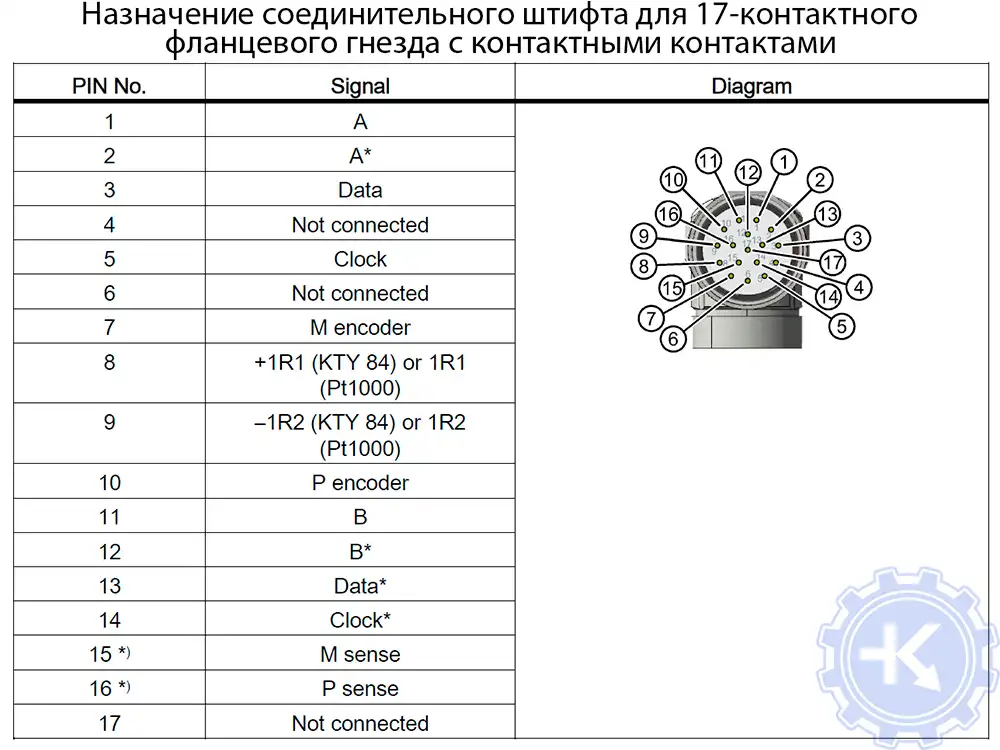

Распиновка для 17-контактного фланцевого гнезда с контактными контактами

Распиновка для 17-контактного сигнального разъема

Распиновка для 17-контактного фланцевого гнезда с контактными контактами

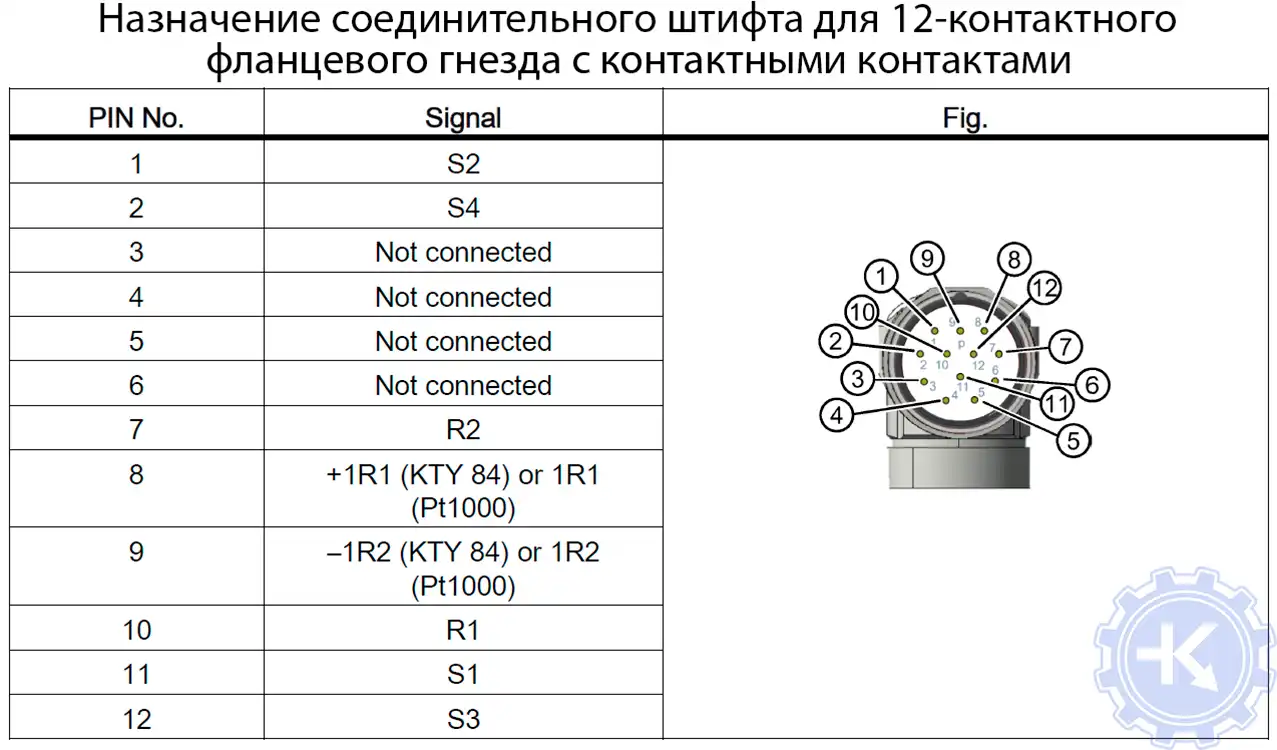

Распиновка для 12-контактного фланцевого гнезда с контактными контактами

Распиновка для 12-контактного фланцевого гнезда с контактными контактами



Ремонт моментных двигателей SIMOTICS T-1FW3 и T-1FW6, распространенные типы

Ремонт SIMOTICS T-1FW3 и T-1FW6 в сервисном центре

Специалисты сервисного центра более 20-и лет производят успешный ремонт моментных двигателей SIMOTICS T-1FW3 и T-1FW6, за это время мы накопили колоссальный опыт.

Мы предлагаем в кротчайшие сроки восстановить моментные моторы SIEMENS абсолютно всех типов с последующей полугодовой гарантией.

В таблице ниже приведен далеко не полный список типов моментных двигателей SIMOTICS T-1FW3 и T-1FW6 ремонт которых предлагает наш сервисный центр:

Серия

Типы моментных двигателей SIEMENS SIMOTICS T-1FW3 и T-1FW6

SIMOTICS T-1FW3 и T-1FW6

1FW31501xH; 1FW31501xL; 1FW31501xP; 1FW31521xH; 1FW31521xL; 1FW31521xP; 1FW31541xH; 1FW31541xL; 1FW31541xP; 1FW31551xH; 1FW31551xL; 1FW31551xP; 1FW31561xH; 1FW31561xL; 1FW31561xP; 1FW32011xE; 1FW32011xH; 1FW32011xL; 1FW32013xP; 1FW32013xS; 1FW32021xE; 1FW32021xH; 1FW32021xL; 1FW32023xP; 1FW32023xS; 1FW32031xE; 1FW32031xH; 1FW32031xL; 1FW32033xP; 1FW32033xS; 1FW32041xE; 1FW32041xH; 1FW32041xJ; 1FW32041xL; 1FW32043xP; 1FW32043xS; 1FW32061xE; 1FW32061xH; 1FW32061xL; 1FW32063xM; 1FW32063xP; 1FW32063xS; 1FW32081xE; 1FW32081xH; 1FW32081xJ; 1FW32081xL; 1FW32083xP; 1FW32083xS; 1FW6050-0TB03-0FC3; 1FW6050-0TB03-0FD3; 1FW6050-0TB05-0FC3; 1FW6050-0TB05-0FD3; 1FW6050-0TB07-0FC3; 1FW6050-0TB07-0FD3; 1FW6050-0TB07-0KC3; 1FW6050-0TB07-0KD3; 1FW6050-0TB10-0KC3; 1FW6050-0TB10-0KD3; 1FW6050-0TB15-0KC3; 1FW6050-0TB15-0KD3; 1FW6050-0TB15-1JC3; 1FW6050-0TB15-1JD3; 1FW6050-0WB03-0FC3; 1FW6050-0WB03-0FD3; 1FW6050-0WB05-0FC3; 1FW6050-0WB05-0FD3; 1FW6050-0WB07-0FC3; 1FW6050-0WB07-0FD3; 1FW6050-0WB07-0KC3; 1FW6050-0WB07-0KD3; 1FW6050-0WB10-0KC3; 1FW6050-0WB10-0KD3; 1FW6050-0WB15-0KC3; 1FW6050-0WB15-0KD3; 1FW6050-0WB15-1JC3; 1FW6050-0WB15-1JD3; 1FW6050-8WB05-0FD3; 1FW6050-8WB07-0FC3; 1FW6050-8WB07-0FD3; 1FW6050-8WB07-0KC3; 1FW6050-8WB07-0KD3; 1FW6050-8WB10-0KC3; 1FW6050-8WB10-0KD3; 1FW6050-8WB15-0KC3; 1FW6050-8WB15-0KD3; 1FW6050-8WB15-1JC3; 1FW6053-0KB15-1JD3; 1FW6053-0LB03-0FC3; 1FW6053-0LB03-0FD3; 1FW6053-0LB05-0FC3; 1FW6053-0LB05-0FD3; 1FW6053-0LB07-0KC3; 1FW6053-0LB07-0KD3; 1FW6053-0LB10-0KC3; 1FW6053-0LB10-0KD3; 1FW6053-0LB15-1JC3; 1FW6060-0TB07-0KD3; 1FW6060-0TB10-0KC3; 1FW6060-0TB10-0KD3; 1FW6060-0TB10-1JC3; 1FW6060-0TB10-1JD3; 1FW6060-0TB15-0KC3; 1FW6060-0TB15-0KD3; 1FW6060-0TB15-1JC3; 1FW6060-0TB15-1JD3; 1FW6060-0WB03-0FC3

Выше представлен далеко не полный список моментных двигателей SIMOTICS T-1FW3 и T-1FW6 ремонт которых представляет нас сервисный центр.

Наряду с выше указанными линейными моторами SIMOTICS T-1FW3 и T-1FW6 мы также выполняем ремонт и перемотку двигателей других серий данного производителя.

Оставить заявку на ремонт моментных двигателей SIMOTICS T-1FW3 и T-1FW6

Оставить заявку на ремонт моментных двигателей SIMOTICS T-1FW3 и T-1FW6 в Мытищах можно с помощью специальной формы, которая вызывается путем нажатия одноименной кнопки в верхней части страницы. Все вопросы, связанные с ремонтом, перемоткой моментных двигателей SIMOTICS T-1FW3 и T-1FW6 вы можете задать нашим менеджерам. Связаться с ними можно несколькими способами:

Наши контакты

  • Заказав обратный звонок (кнопка в правом нижнем углу сайта)
  • Посредством чата (кнопка расположена с левой стороны сайта)
  • Позвонив по номеру телефона:
    • +7(8482) 79-78-54;
    • +7(8482) 55-96-39;
    • +7(917) 121-53-01
  • Написав на электронную почту: 89171215301@mail.ru
