Код ошибки

наименование

Описание

E01

Защита от перегрузки по току.

Во время работы с постоянной скоростью.

В случае принудительного торможения или резкого ускорения, или замедления двигателя через преобразователь начнет проходить повышенный ток, что может повредить его. Чтобы не допустить этого, преобразователь отключит выход и выведет на дисплей код ошибки, показанный справа, когда ток превысит указанный урHITACHIь.

Для обнаружения перегрузки по току эта функция защиты использует прибор измерения постоянного тока (CT).

Когда значение тока составит 220% номинального выходного тока преобразователя, сработает цепь защиты и преобразователь перейдет в режим аварийного отключения.

E02

Во время замедления

E03

Во время ускорения.

E04

Прочее.

E05

Защита от перегрузки (*1)

Эта функция защиты следит за выходным током преобразователя и отключает его выход и выводит на дисплей код ошибки, показанный справа, когда внутренняя цепь защиты от электронной тепловой нагрузки выявляет перегрузку двигателя.

В случае возникновения ошибки преобразователь перейдет в режим аварийного отключения в соответствии с настройкой функции электронной тепловой нагрузки.

E06

Защита от перегрузки резистора торможения.

Когда коэффициент использования BRD превышает установленный параметр «b090», функция защиты отключает выход преобразователя и отображает код ошибки, показанный справа.

E07

Защита от перенапряжения

Если напряжение постоянного тока на клеммах P и N будет слишком высоким, может произойти повреждение преобразователя. Чтобы не допустить этого, защитная функция отключит выход преобразователя и выведет на дисплей код ошибки, показанный справа, когда напряжение постоянного тока на клеммах P и N превысит указанный уровень по причине возрастания рекуперативной энергии двигателя, или входного напряжения (во время работы).

Преобразователь перейдет в режим аварийной остановки, если напряжение постоянного тока на клеммах P и N превысит 400 В пост. тока (для моделей класса 200 В) или 800 В пост. тока (для моделей класса 400 В).

E08

Ошибка ЭСППЗУ (*2) (*3)

Если ошибка внутреннего ЭСППЗУ произойдет по причине внешних помех или значительного повышения температуры, преобразователь отключит выход и выведет на дисплей код ошибки, показанный справа.

Примечание: Ошибка ЭСППЗУ может привести к ошибке ЦП.

E09

Понижение напряжения.

При понижении входного напряжения преобразователя нормальное функционирование цепи управления в нем невозможно. Поэтому преобразователь отключает ее выход, когда входное напряжение падает ниже указанного уровня.

Преобразователь перейдет в режим аварийной остановки, если напряжение постоянного тока на клеммах P и N превысит 175 В пост. тока (для моделей класса 200 В) или 380 В пост. тока (для моделей класса 400 В).

E10

Ошибка CT.

При возникновении ошибки внутренней системы определения тока (СТ) преобразователь выключает ее выход и выводит на дисплей код ошибки, показанный справа. Преобразователь перейдет в режим аварийной остановки, когда при включении питания напряжение на выходах CT превысит 0,6 В.

E11

Ошибка ЦП (*3).

При сбоях в работе внутреннего ЦП преобразователь выключает его выход и выводит на дисплей код ошибки, показанный справа.

Примечание: Ошибка ЦП может произойти из-за аномалий в данных, полученных от ЭСППЗУ.

E12

Аварийное отключение по внешним причинам.

При возникновении ошибки во внешнем оборудовании или устройстве, подключенном к преобразователю, последний выдает сигнал ошибки и отключает выход. (Эта функция защиты активируется при включении функции внешнего аварийного отключения.)

E13

Ошибка USP.

включении питания преобразователя в нем сохраняется входной рабочий сигнал. (Эта функция защиты активируется при включении функции USP.)

E14

Защита от замыкания на землю (*3).

Эта функция защищает преобразователь при включении питания, выявляя замыкание на землю между цепью выхода преобразователя и двигателем. (Функция не работает, если в двигателе имеется остаточное напряжение.)

E15

Защита от перенапряжения на входе.

Эта функция защиты определяет ошибку, если входное напряжение превышает заданный уровень в течение 100 секунд после остановки преобразователя.

Преобразователь перейдет в режим аварийной остановки, если напряжение постоянного тока основной цепи будет выше 390 В пост. тока (для моделей класса 200 В) или 780 В пост. тока (для моделей класса 400 В).

E16

Защита при кратковременном сбое питания.

Если кратковременный сбой питания длится 15 мс или более, преобразователь отключает выход.

При длительном отсутствии питания преобразователь переходит в режим штатного отключения. Если был выбран режим перезапуска и рабочая команда остается в инверторе, преобразователь перезапустится после возобновления подачи питания.

E20

Ошибка температуры из-за низкой скорости вентилятора охлаждения.

При возникновении ошибки температуры, описание которой дано ниже, преобразователь выведет код ошибки, показанный справа, если будет выявлено замедление скорости вращения вентилятора охлаждения.

E21

Ошибка температуры.

Если температура основной цепи повысится из-за высокой температуры окружающего воздуха или по другим причинам, преобразователь отключит выход.

E23

Ошибка связи с логической матрицей.

Если произошла ошибка связи между внутренним ЦП и логической матрицей, преобразователь перейдет в режим аварийного отключения.

E24

Защита входа от обрыва фазы.

Если включена защита входа от обрыва фазы (b006 = 01), то при выявлении обрыва фазы, чтобы не допустить повреждений, преобразователь перейдет в режим аварийного отключения. Преобразователь перейдет в режим аварийного отключения, когда обрыв фазы на входе будет продолжаться примерно 1 секунду или дольше.

E25

Неисправность основной цепи (*4).

Преобразователь переходит в режим аварийного отключения, если логическая матрица не может подтвердить включенное/отключенное состояние БТИЗ в связи с наличием помех, короткого замыкания или из-за повреждения элементов основной цепи.

E30

Ошибка БТИЗ.

Если происходит кратковременная перегрузка по току, аномальное изменение температуры элемента основной цепи или снижение мощности приводов элементов основной цепи, преобразователь отключает выход, чтобы обеспечить защиту этого элемента. (После аварийного отключения, вызванного этой функцией защиты, преобразователь не сможет перезапуститься.)

E35

Ошибка термистора.

Преобразователь контролирует сопротивление термистора (в двигателе), который подключен к клемме преобразователя TH, и отключает выход при повышении температуры двигателя.

E37

Аварийная остановка (*5).

Если сигнал EMR (на трех клеммах) будет включен, когда скользящий переключатель (SW1) логической платы установлен на включение (ON), аппаратное обеспечение преобразователя отключит его выход и выведет на дисплей код ошибки, показанный справа.

Неисправность, обусловленная входящими помехами, когда клемма EMR не установлена на включение (ON).

E38

Защита от перегрузки при низкой скорости вращения.

Если при вращении электродвигателя на очень низкой скорости при частоте ниже 0,2 Гц возникает перегрузка, ее обнаруживает цепь защиты от электронной тепловой нагрузки преобразователя, которая отключает выход. (2-й регулятор электронной тепловой нагрузки)

(Обратите внимание, что повышенная частота может быть записана в историю ошибочных значений.)

E41

Ошибка связи через сеть Modbus.

Если из-за разрыва соединения во время работы в режиме Modbus-RTU будет превышено время ожидания, на дисплее преобразователя выводится код ошибки, показанный справа. (Преобразователь перейдет в режим аварийного отключения в соответствии с настройкой «С076».)

E60 – E69

Ошибка платы расширения 1.

Преобразователь определяет ошибку платы расширения, установленной в слот 1. Для получения подробной информации см. техническую документацию к установленной плате расширения.

E70 – E79

Ошибка платы расширения 2.

Преобразователь определяет ошибку платы расширения, установленной в слот 1. Для получения подробной информации см. техническую документацию к установленной плате расширения.

----

Ожидание в состоянии пониженного напряжения.

При понижении входного напряжения преобразователь отключит выход, выведет на дисплей код ошибки, показанный справа, и будет ожидать восстановления входного напряжения.

Преобразователь выведет на дисплей тот же код ошибки, что и при кратковременном сбое питания.

(замечание) Преобразователь перейдет в режим аварийного отключения при понижении напряжения, если это состояние будет продолжаться 40 секунд.

----

Ошибка связи.

При возникновении проблем связи между цифровой панелью управления и преобразователем, будет выведен код ошибки, показанный справа.

оооо

Ожидание перезапуска.

Когда активирована функция перезапуска после кратковременного сбоя питания или аварийного отключения, во время ожидания перезапуска после кратковременного сбоя питания или аварийного отключения на дисплее преобразователя будет выведен код, показанный справа.

----

Отключение питания.

При отключении питания на дисплее преобразователя будет выведен код, показанный справа.

оооо

Команда ограничения действия.

Когда направление действия ограничено настройкой «b035», на дисплее преобразователя будет выведен код ошибки, показанный справа, если введена рабочая команда, указывающая ограничение по рабочему направлению.

----

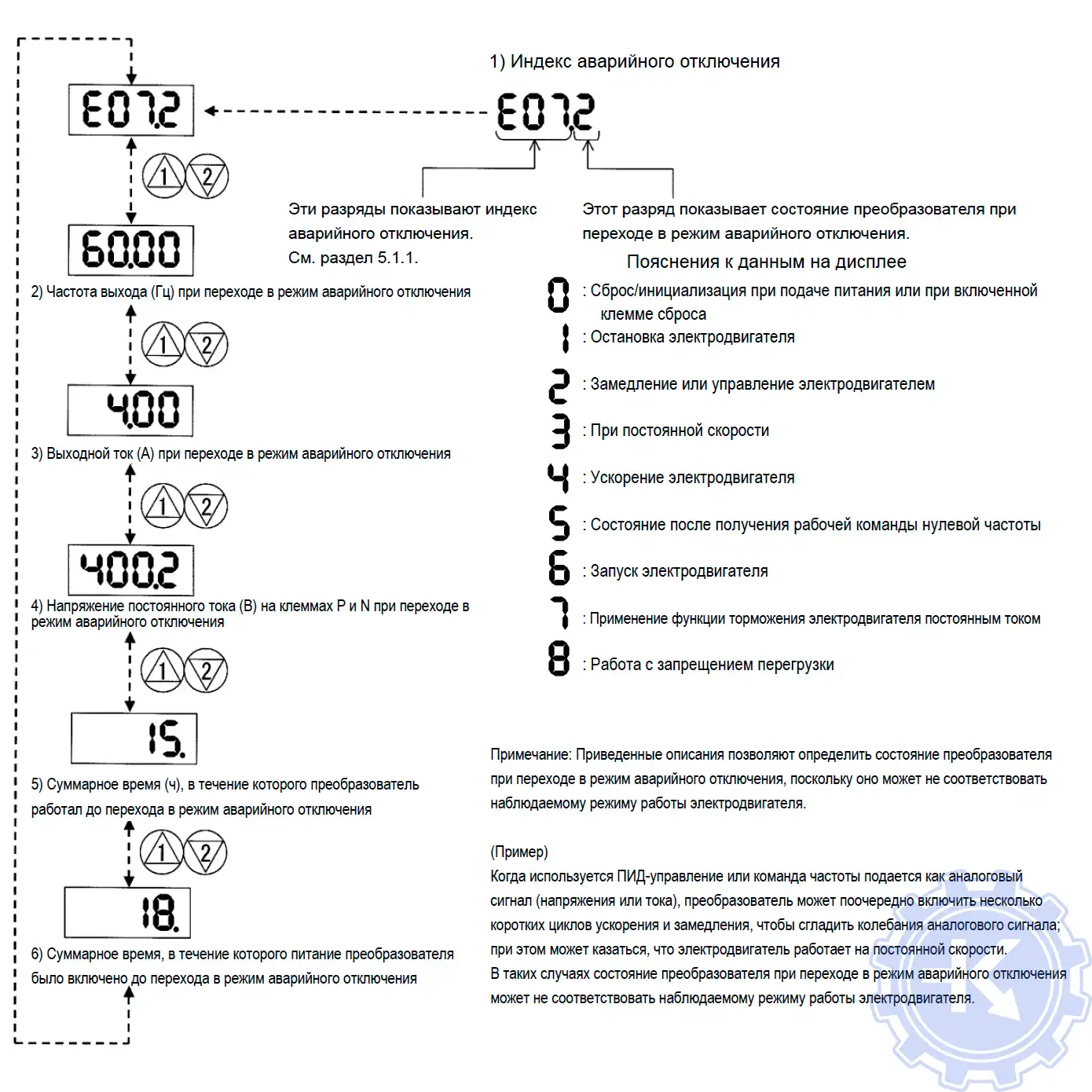

Отсутствие записей истории аварийных отключений.

Если преобразователь ранее не переходил в режим аварийного отключения, на дисплее отобразится [ _ _ _ _ ]

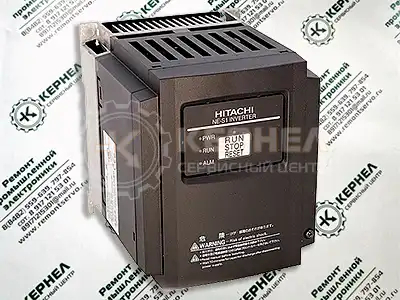

Частотный преобразователь HITACHI NE-S1 инструкция

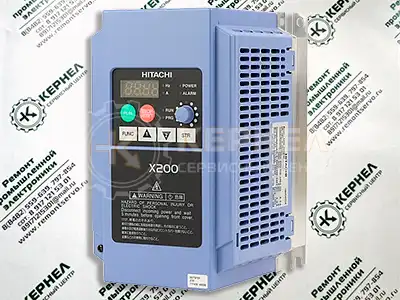

Частотный преобразователь HITACHI X200 инструкция

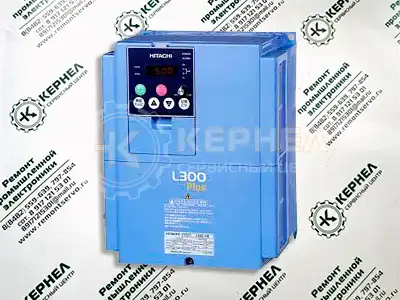

Частотный преобразователь HITACHI L300P инструкция

Частотный преобразователь HITACHI WJ200 инструкция

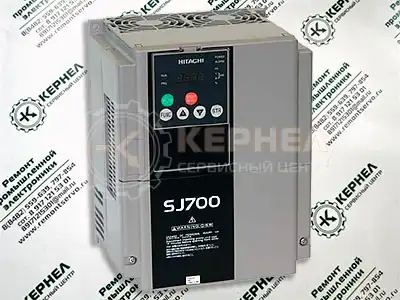

Частотный преобразователь HITACHI SJ700 инструкция

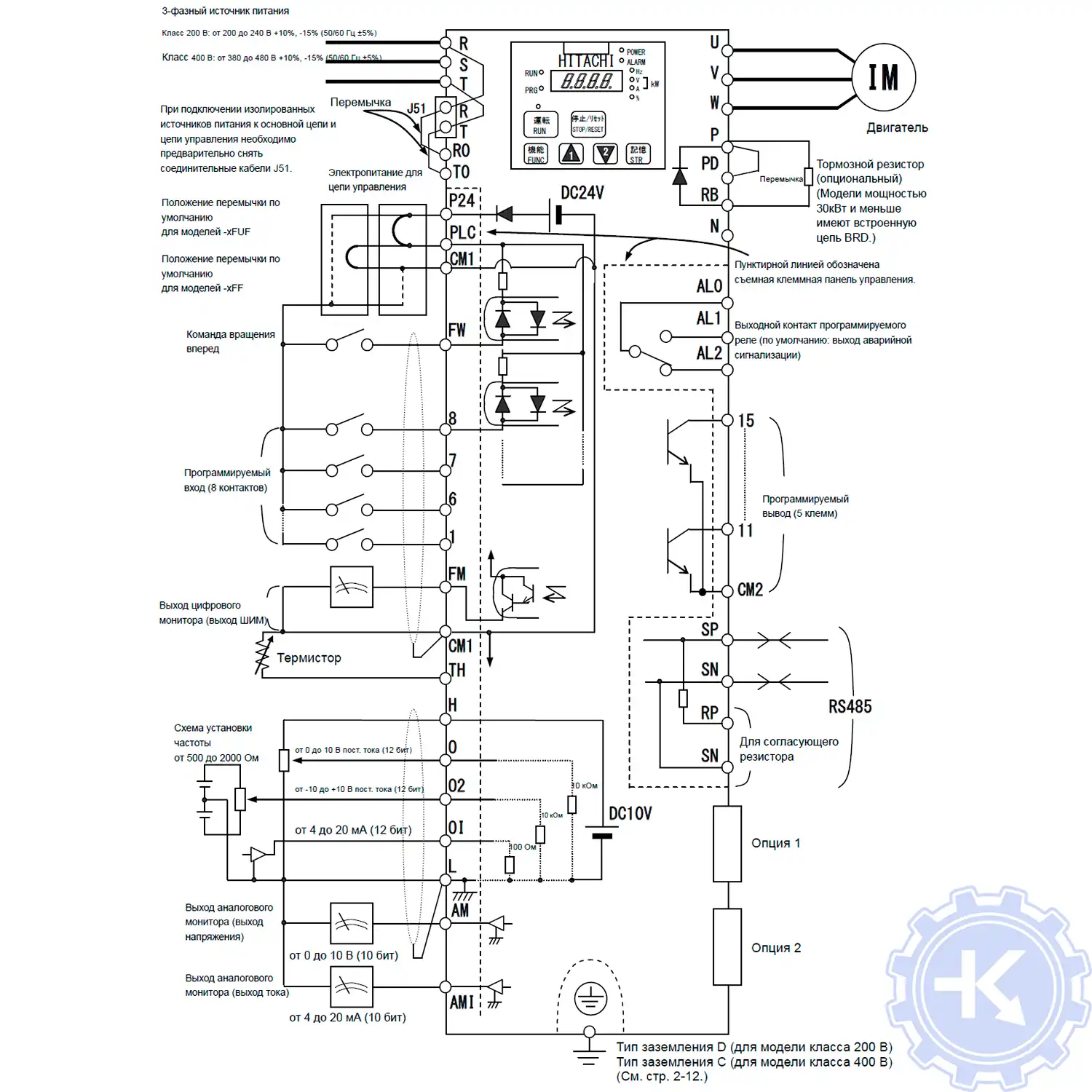

Схема частотного преобразователя HITACHI SJ700

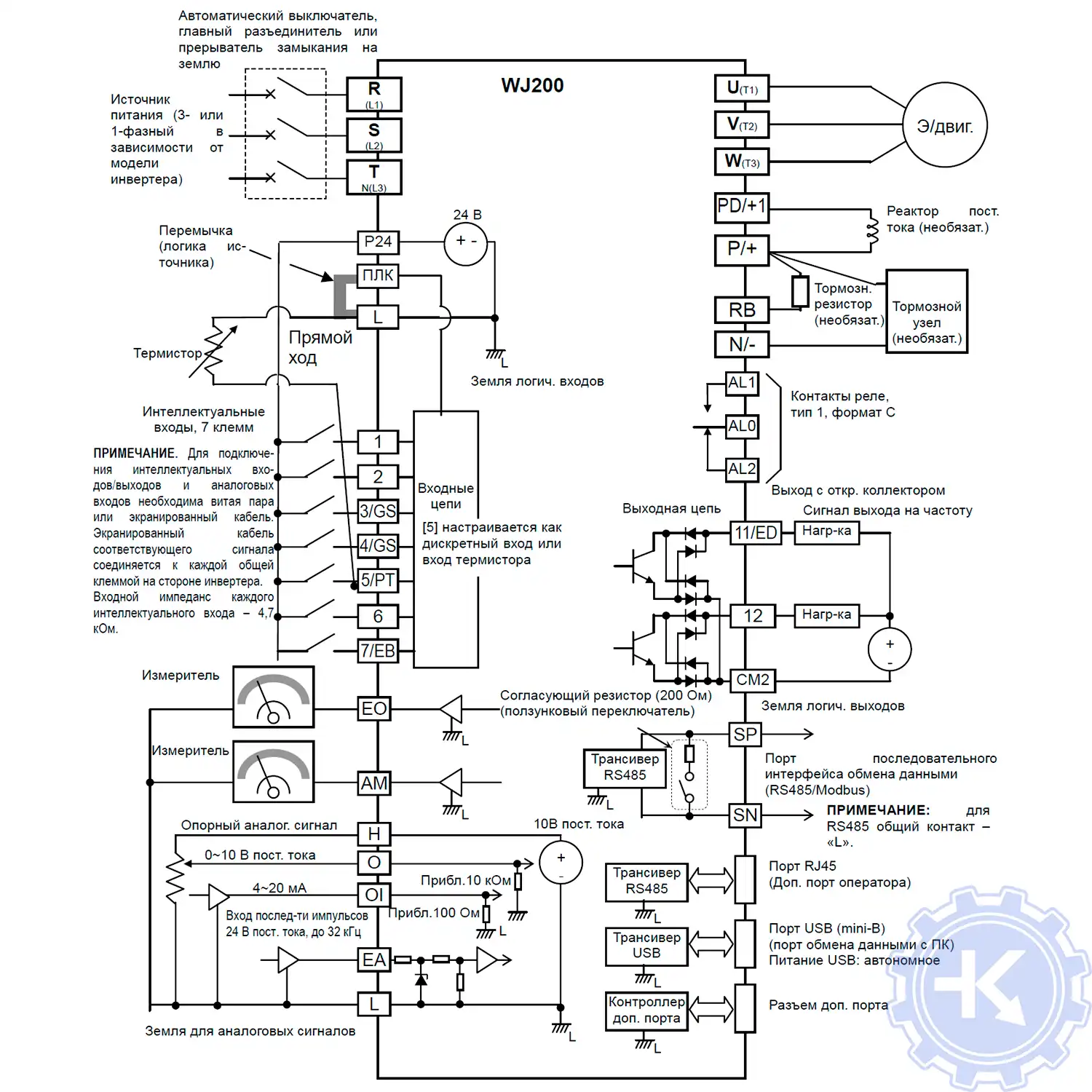

Схема частотного преобразователя HITACHI WJ200
