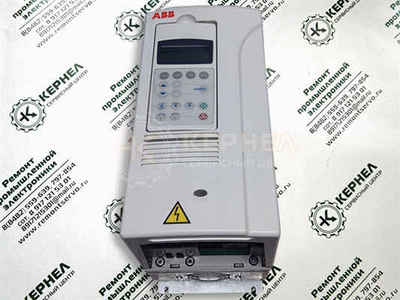

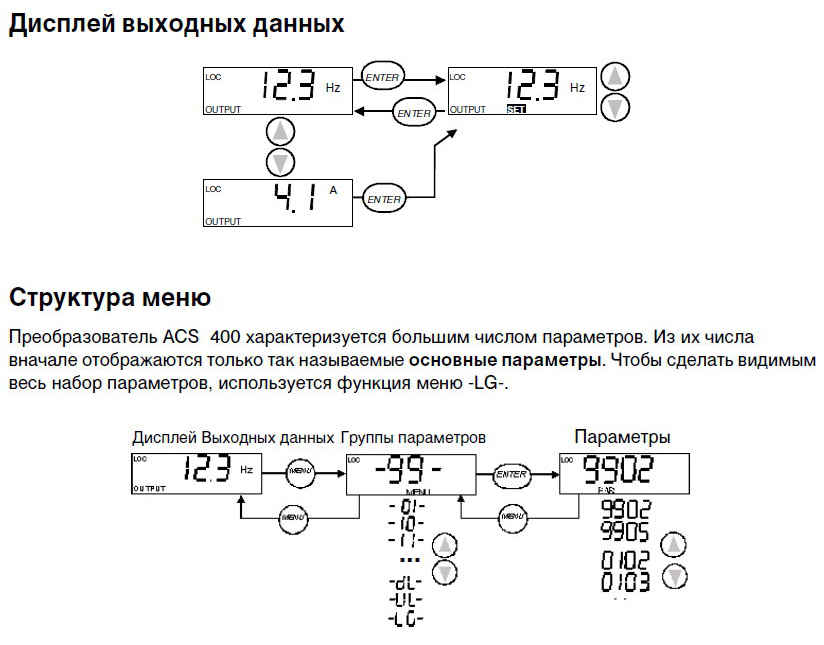

Номер

Наименование

Описаниесание

301

MAIN COMMAND WORD (ГЛАВНОЕ КОМАНДНОЕ СЛОВО)

Доступная только для чтения копия командного слова..

302

MAIN STATUS WORD

(ГЛАВНОЕ СЛОВО СОСТОЯНИЯ)

Доступная только для чтения копия слова состояния..

305

FAULT WORD 1

(СЛОВО НЕИСПРАВНОСТЕЙ 1)

Информация о неисправности. При активизиро- ванной неисправности устанавливается значение в соответствующем разряде. Описания разрядов приведены в Таблица 32.

306

FAULT WORD 2

(СЛОВО НЕИСПРАВНОСТЕЙ 2)

Информация о неисправности. При активизиро- ванной неисправности устанавливается значение в соответствующем разряде. Описания разрядов приведены в Таблица 32.

308

ALARM WORD 1

(СЛОВО АВАРИЙНЫХ СОСТОЯНИЙ 1)

Информация об аварийном состоянии. При активизированном аварийном состоянии устанавливается значение в соответствующем разряде. Разряд остается установленным до тех пор, пока не будет сброшено все слово аварийных состояний путем записи в него 0. См. Таблица 33.

309

ALARM WORD 2

(СЛОВО АВАРИЙНЫХ СОСТОЯНИЙ 2)

Информация об аварийном состоянии. При активизированном аварийном состоянии устанавливается значение в соответствующем разряде. Разряд остается установленным до тех пор, пока не будет сброшено все слово аварийных состояний путем записи в него 0. См. Таблица 33.

Код

Сообщение

Описание

1*

ОТКАЗ

Неудачная загрузка/разгрузка параметра. Могут быть несовместимы версии программного обеспечения приводов. Версии программного обеспечения можно определить по параметру 3301 ВЕР СИЯ ПРОГР.

2*

ПУСК АКТИВИЗИРОВАН

Работа пульта управления не разрешена при активизированном сигнале пуска.

3*

МЕСТНОЕ/ДИСТАНЦИОН

В текущем режиме управления (местном или дистанционном) работа пульта управления не разрешена. Режим управления является местным, если на пульте управления выводится LOC, и дистанционным, если на пульте управления выводится REM.

5*

БЛОКИРОВ КЛАВИАТУРЫ

Работа пульта управления запрещена по одной из следующих причин:

Клавиша START/STOP заблокирована с цифрового входа. Это может происходить в определенных конфигурациях цифровых входов. См. главу «Макропрограммы».

Кнопка REVERSE (Реверс) заблокирована, так как направление вращения вала задано параметром 1003 НАПРАВЛЕНИЕ.

Привод работает в режиме дистанционного управления и клавиши START/STOP и REVERSE не действуют.

6*

МЕСТН БЛОКИР ПАРАМЕТ

Работа пульта управления не разрешена:

Параметр 1602 БЛОКИР ПАРАМ запрещает редактирование параметров

Параметр 1605 ЗАПРЕТ МЕСТ УПР запрещает местное управление.

7*

МАКРОС ЗАВОД УСТ-КИ

Работа пульта управления запрещена: выбранная макропрограмма

«Заводские установки» не допускает никаких изменений. Макропрограмма «Заводские установки» предназначена для применения без пульта управления.

10**

ПР ЕВЫШЕНИЕ ТОКА

Активизирован контроллер превышения по току.

11**

ПР ЕВЫШЕН НАПР ЖЕНИЯ

Активизирован контроллер превышения по напряжению.

12**

ПОНИЖЕН U ЗВ ПОС ТОК

Активизирован контроллер пониженного напряжения.

13

ФИКСАЦИЯ НАПРАВЛЕНИЯ

Направление вращения фиксировано параметром 1003 НАПРАВЛЕНИЕ.

14

НЕИСПРАВ КАНАЛ СВЯЗИ

Отсутствует связь по последовательному каналу.

Проверьте соединения между внешней системой управления и преобразователем ACS 400.

См. параметры 5003 ПЕРИОД ОШ ОБМЕН и 5004 ОШИБКА ОБМЕНА.

15*,**

ОШИБКА MODBUS

По каналу «Стандарт Modbus« передан сигнал исключительной ситуации шины Modbus. Возможно, ведущее устройство шины передает запросы, которые не могут быть обработаны преобразователем ACS 400. См. раздел «Стандартная свясь по последовательному каналу«.

Три последних кода исключительных ситуаций хранятся в параметрах 5213-5215.

16

НЕТ СИГНАЛА АВХ1

Отсутствие аналогового входа 1. Значение аналогового сигнала на входе 1 меньше, чем МИНИМУМ АВХ1 (3022). Обратитесь также к параметру   3001 АВХ СИГНАЛ<MIN.

17

НЕТ СИГНАЛА АВХ2

Отсутствие аналогового входа 2. Значение аналогового сигнала на входе 2 меньше, чем МИНИМУМ АВХ2 (3023). Обратитесь также к параметру   3001 АВХ СИГНАЛ<MIN.

18

ОБРЫВ ПАНЕЛИ УПР-Я

Отсутствие пульта. Пульт отключен, когда

привод работает в режиме местного управления (на дисплей пульта управления выводится LOC), или

привод работает в режиме дистанционного управления (REM) и в его конфигурации разрешен прием команд Пуск/Стоп/Направление или опорный сигнал с пульта управления. Обратитесь к параметрам групп 10 ВХОДЫ УПРАВЛЕНИЯ и 11 НАСТРОЙКА ЗАДАНИЯ.

См. также параметр 3002 ОБРЫВ ПАНЕЛИ УПР.

19**

ПЕРЕГРЕВ ПЧ

Перегрев преобразователя ACS 400. Этот аварийный сигнал выводится, когда температура достигает 95 % предела срабатывания защиты.

20

ТЕМПЕРАТУР ЗАЩИТА ДВ

Перегрев электродвигателя по оценке преобразователя ACS 400. См. Параметры 3004...3008.

21

НЕДОГРУЗКА

Слишком низкая нагрузка электродвигателя. Проверьте исправность управляемого оборудования. См. параметры 3013...3015.

22

ОПРОКИДЫВАНИЕ ДВ

Электродвигатель работает в области опрокидывания. Это может быть вызвано слишком большой нагрузкой или недостаточной мощностью электродвигателя. См. параметры 3009...3012.

23

НЕИСПРАВ DDCS

Обнаружена потеря связи по последовательному каналу DDCS.

• Проверьте состояние адаптера локальной сети fieldbus.

См. руководство соответствующего адаптера локальной сети fieldbus.

• Проверьте дополнительный модуль DDCS и оптоволоконные кабели.
• Проверьте соединение между внешней системой управления и адаптером локальной сети fieldbus.

См. «Руководство по дополнительному модулю DDCS» и параметры 5003...5006.

24

• Зарезервирован.

25

• Зарезервирован.

26**

ПЕРЕГРУЗКА ВЫХ ЦЕПИ

Перегрузка инвертора. Выходной ток преобразователя ACS 400 превышает номинальные значения, указанные на стр. 27 настоящего руководства.

27*

АПВ

Преобразователь ACS 400 собирается выполнить операцию автоматического сброса неисправности (автоматического повторного включения). В результате после сброса привод может запуститься. См. группу параметров 31 АВТ ПОВТОР ВКЛЮЧ.

28*

АКТИВНО ОТКЛ ПИД-РЕГ

Активна функция отключения ПИД-регулятора. При деактивизации

функции отключения ПИД-регулятора возможно ускорение привода.  См. параметры 4018 УРОВЕНЬ ОТКЛ, 4013 ВЫДЕРЖКА ОТКЛ Р, 4014 УРОВЕНЬ ОТК РЕГ и 4015 ВЫДЕРЖКА ВКЛ Р.

29*

АВТ ЧЕРЕДОВАНИЕ

Активна функция авточередования блока управления насосами и вентиляторами. Подробнее см. группу параметров 81 УПР НАСОСАМИ ВЕНТ и приложение.

30

КОНТР СОСТОЯНИЯ

Активны блокировки (контроль состояния) блока управления насосами и вентиляторами. Преобразователь ACS 400 не может запустить ни один двигатель (при использовании авточередования) или ACS 400 не может запустить двигатель с регулируемой скоростью (если авточередование не используется).

Код

Сообщение

Описание

1

ПР ЕВЫШЕНИЕ ТОКА

Слишком большой выходной ток.

• Нагрузка двигателя может быть слишком большой.
• Может оказаться слишком малым время ускорения (параметры 2201 ВРЕМЯ УСКОРЕН 1 и 2203 ВРЕМЯ УСКОРЕН 2).
• Возможна неисправность электродвигателя или кабеля двигателя, либо неправильное подключение.

2

ПР ЕВЫШЕН  НАПРЯЖЕНИЯ

Слишком высокое постоянное напряжение в промежуточной цепи.

• проверьте, нет ли в сети питания постоянного или периодического перенапряжения.
• может оказаться слишком малым время торможения (параметр 2202 время замедлен1 или 2204 время замедлен2)
• тормозной прерыватель (если имеется) может быть слишком малой мощности.

3

ПЕРЕГРЕВ ПЧ

Слишком высокая температура радиатора охлаждения преобразователя частоты ACS 400. Предел срабатывания температурной защиты составляет 95 °С.

• Проверьте, не перекрыты ли воздушные потоки. Проверьте работу вентилятора.
• Сравните мощность двигателя и мощность преобразователя.

4**

КОРОТКОЕ ЗАМЫКАНИЕ

Неисправность по току. Возможны следующие причины:

• Короткое замыкание в кабеле(-ях) электродвигателя или в электродвигателе
• Помехи в цепи питания.

5

ПЕРЕГРУЗКА ВЫХ ЦЕПИ

Перегрузка инвертора. Выходной ток преобразователя ACS 400 превышает номинальные значения, указанные на стр. 27 настоящего руководства.

6

ПОНИЖЕН U ЗВ ПОС ТОК

Недостаточное постоянное напряжение в промежуточной цепи.

• Возможно отсутствие одной из фаз в сети питания
• Возможно, перегорел предохранитель.

7

АВХ1 СИГНАЛ < MIN

Потеря сигнала аналогового входа 1. Значение аналогового сигнала на входе 1 меньше, чем MIN AВХ 1 (3022). Обратитесь также к параметру 3001 АВХ СИГНАЛ<MIN.

8

АВХ2 СИГНАЛ < MIN

Потеря сигнала аналогового входа 2. Значение аналогового сигнала на входе 2 меньше, чем MIN AВХ 2 (3023). Обратитесь также к параметру 3001 АВХ СИГНАЛ<MIN.

9

ТЕМПЕРАТУР ЗАЩИТА ДВ

Перегрев электродвигателя по данным ACS 400. Обратитесь к параметрам 3004...3008.

10

ОБРЫВ ПАНЕЛИ УПР-Я

Потеря связи с пультом. Пульт отсоединен, когда с него поступает команда Пуск/Стоп/Направление.

• привод работает в режиме местного управления (на дисплей пульта управления выводится LOC), или
• привод работает в режиме дистанционного управления (REM) и в его конфигурации разрешен прием команд Пуск/Стоп/Направление или опорный сигнал с пульта управления. Обратитесь к параметрам групп 10 ВХОДЫ УПРАВЛЕНИЯ и 11 НАСТРОЙКА ЗАДАНИЯ.

См. также параметр 3002 ОБРЫВ ПАНЕЛИ УПР.

11

ПАРАМЕТРИЗАЦИЯ

Несовместимые значения параметров:

• MIN AВХ 1 > MAX АВХ1 (параметры 1301 и 1302)
• MIN AВХ 2 > MAX АВХ2 (параметры 1304 и 1305)
• MIN чАСТОТА > MAX чАСТОТА (параметры 2007 и 2008)
• Блок PFC пытается использовать модуль расширения ввода/вывода (NDIO), но канал DDCS имеет неправильные параметры.

12

ОПРОКИДЫВАНИЕ ДВ

Опрокидывание электродвигателя. Это может быть вызвано слишком большой нагрузкой или недостаточной мощностью электродвигателя. См. параметры 3009...3012.

13

НЕИСПРАВ КАНАЛ СВЯЗИ

Отсутствие связи по последовательному каналу «Стандарт Modbus».

• Проверьте соединения между внешней системой управления и преобразователем ACS 400.
• См. параметры 5003 ПЕРИОД ОШ ОБМЕН и 5004 ОШИБКА ОБМЕНА.

14

ВНЕШНЯЯ АВАРИЯ

Наличие сигнала внешней неисправности. Обратитесь к параметру 3003 ВНЕШНЯЯ АВАРИЯ.

15**

ЗАМЫКАНИЕ НА ЗЕМЛЮ

Замыкание на землю. Несбалансированная нагрузка входной системы электропитания.

• Возможна неисправность электродвигателя или его кабеля.
• Кабель электродвигателя может быть слишком длинным.

16**

ПУЛЬСАЦИЯ U ЗВ П ТОК

Пульсации напряжения на шине постоянного тока.

• Проверьте наличие фаз в сети электропитания.
• Проверьте, не перегорел ли предохранитель.

17

НЕДОГРУЗКА

Слишком низкая нагрузка электродвигателя. Проверьте, исправно ли приводимое оборудование. См. параметры 3013...3015.

18

• Зарезервирован.

19

DDCS LINK

Неисправность в линии DDCS.

• Проверьте дополнительный модуль DDCS и оптоволоконные кабели.
• Проверьте состояние адаптера локальной сети fieldbus. См. руководство соответствующего адаптера локальной сети fieldbus.
• Проверьте соединение между внешней системой управления и адаптером локальной сети fieldbus.
• Либо проверьте состояние модулей расширения ввода/вывода (NDIO), необходимых для блока PFC. См. также «Руководство по дополнительному модулю DDCS» и параметры 5004...5007.

20 **

АНАЛ ВХ ЗА ПРЕД ДИАП

Значение аналогового входа за пределами допустимого диапазона. Проверьте уровень аналогового входного сигнала.

21 - 26

**

ОШИБКА АППАРАТН

Аппаратная ошибка. Обратитесь к поставщику.

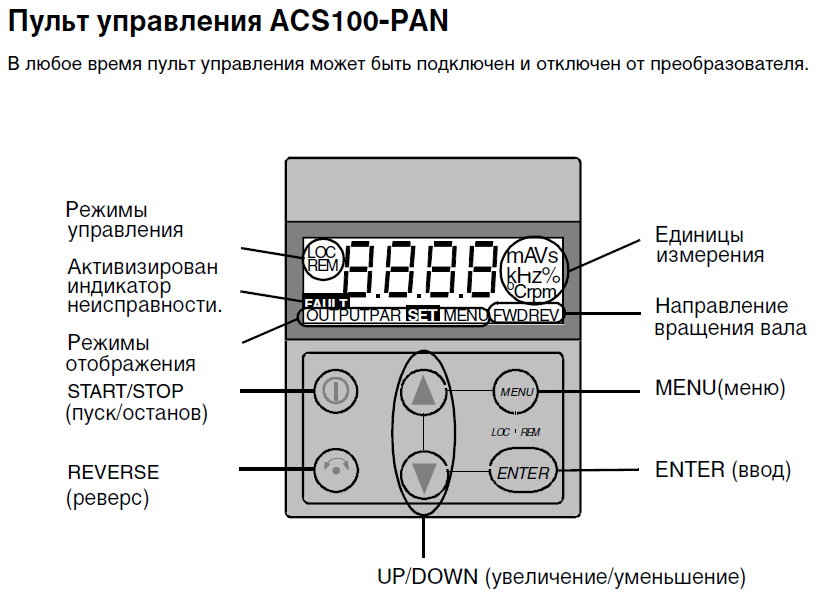

Мигает весь дисплей (ACS100- PAN)

«COMM LOSS»(ACS-PAN)

Неисправность последовательного канала связи. Плохое соединение между пультом управления и преобразователем ACS 400.
