Коды ошибок частотного преобразователя invt

Коды ошибок частотного преобразователя INVT Частотные преобразователи относятся к сложной промышленной электронике достаточно дорогой и в тоже время широко распространенной по всему миру. На сегодняшний день трудно себе даже представить какое-либо производство, на котором бы не работало данное промышленное оборудование.

К сожалению, в процессе эксплуатации выходит из строя даже самое надежное промышленное оборудование. В данной статье мы разберем частотный преобразователь INVT, точнее ошибки частотного преобразователя INVT серии GDXXX, коды ошибок и их расшифровка. Частотники в наше время нашли широкое применения в абсолютно всех сферах промышленности управляя как мини моторами в оргтехнике, так и гигантскими двигателями в горнодобывающей промышленности.

Для простоты общения со столь сложной электроникой все частотные преобразователи оснащены небольшими дисплеями с помощью которых выводятся информационные сообщения с кодами ошибок, расшифровав которые можно сразу же узнать причину ее возникновения. Если учесть распространенность данной промышленной электроники, то появляется острая нужда в расшифровке кодов ошибок частотных преобразователей.

Коды ошибок частотного преобразователя INVT серии GDXXX и их расшифровка.

В таблицах ниже приведены все коды ошибок частотного преобразователя INVT и их расшифровка, то есть причина по которой возникла та или иная ошибка.

Внимание, для предотвращения повторного аварийной остановки оборудования, перед сбросом ошибки необходимо устранить причину сбоя и только после этого выполнить сброс кода ошибки частотного преобразователя INVT.

Коды ошибок частотного преобразователя INVT GDXXX

Код ошибки	Тип ошибки	Возможная причина	Способ устранения
OUt1	IGBT Ошибка фазы - U	Время разгона слишком мало. Неисправность GBT. Нет контакта при подключении кабеля. Заземление отсутствует.	Увеличьте время разгона АСС. Замените модуль IGBT. Проверьте подключения. Осмотрите внешнее оборудование и устраните неисправности.
OUt2	IGBT Ошибка фазы - V
OUt3	IGBT Ошибка фазы - W
OC1	Сверхток при разгоне	Время разгона или торможения слишком большое. Напряжение сети велико. Мощность ПЧ слишком мала. Переходные процессы нагрузки или неисправность. Короткое замыкание на землю или потеря фазы Внешнее вмешательство.	Увеличить время разгона Проверьте напряжение питания Выберите ПЧ с большей мощностью Проверьте нагрузку и наличие короткого замыкания. Проверьте конфигурацию выхода. Проверить, если есть сильные помехи.
OC2	Сверхток при торможении
OC3	Сверхток при постоянной скорости
OV1	Повышенное напряжение при разгоне	Входное напряжение не соответствует параметрам ПЧ. Существует большая энергия торможения (генерация).	Проверьте входное напряжение Проверьте время разгона/торможения
OV2	Повышенное напряжение при торможении
OV3	Повышенное напряжение при постоянной скорости
UV	Пониженное напряжение DC - шины	Напряжение питания слишком низкое.	Проверьте входное напряжение
OL1	Перегрузка двигателя	Напряжение питания слишком низкое. Неверный параметр, номинальный ток двигателя. Большая нагрузка на двигатель.	Проверьте входное напряжение Установите правильный ток двигателя Проверьте нагрузку
OL2	Перегрузка ПЧ	Разгон слишком быстрый Заклинивание двигателя Напряжение питания слишком низкое. Нагрузка слишком велика. Долгая работа на низкой скорости при векторном управлении	Увеличьте время разгона Избегайте перегрузки после останова. Проверьте входное напряжение и мощность двигателя Выберете ПЧ большей мощности. Проверьте правильность выбора двигателя.
OL3	Электрическая перегрузка	Предварительная сигнализация перегрузки согласно заданному параметру	Проверьте нагрузку и точку предупредительной перегрузки.
SPI	Потеря входных фаз	Потеря фазы или колебания напряжения входных фаз R, S, T	Проверьте входное напряжение Проверьте правильность монтажа
SPO	Потеря выходных фаз	Потеря выходных фаз U, V, W (ассиметричная нагрузка)	Проверьте выход ПЧ Проверьте кабель и двигатель
OH1	Перегрев выпрямителя	Затор в вентиляционном канале или повреждение вентилятора Температура окружающей среды слишком высока. Слишком большое время запуска.	Обратитесь к решению по сверхтоку, см. ОС1, ОС2, ОС3 Проверьте воздуховод или замените вентилятор Уменьшите температуру окружающей среды Проверить и восстановить воздухообмен Проверьте мощность нагрузки Замените модуль IGBT Проверить плату управления
OH2	Перегрев IGBT
EF	Внешняя неисправность	Клемма SIn Внешняя неисправность	Проверьте состояние внешних клемм
CE	Ошибка связи	Неправильная скорость в бодах. Неисправность в кабеле связи. Неправильный адрес сообщения. Сильные помехи в связи.	Установить правильную скорость Проверьте кабель связи Установить правильный адрес связи. Замените кабель или улучшите защиту от помех.
ItE	Ошибка при обнаружении тока	Неправильное подключение платы управления Отсутствует вспомогательное напряжение Неисправность датчиков тока Неправильное измерение схемы.	Проверьте разъем Проверьте датчики Проверьте плату управления
tE	Ошибка автонастройки	Мощность двигателя не соответствует мощности ПЧ Параметры двигателя неверны. Большая разница между параметрами автонастройки и стандартными параметрами Время автонастройки вышло	Установите параметры с шильдика двигателя Уменьшите нагрузку двигателя и повторите автонастройку Проверьте соединение двигателя и параметры. Проверьте, что верхний предел частоты выше 2/3 номинальной частоты.
EEP	Ошибка EEPROM	Ошибка контроля записи и чтения параметров Неисправность EEPROM	Нажмите STOP/RST для сброса Замените панель управления
PIDE	Ошибка обратной связи PID	Обратная связь PID отключена Обрыв источника обратной связи PID	Проверить сигнал обратной связи PID Проверьте источник обратной связи PID
bCE	Неисправен тормозной модуль	Неисправность тормозной цепи или обрыв тормозных кабелей Недостаточно мощности внешнего тормозного резистора	Проверьте тормозной блок и замените тормозные кабели Увеличить мощность тормозного резистора
ETH1	Ошибка Короткое замыкание 1	Короткое замыкание выхода ПЧ на землю. Ошибка в цепи обнаружения тока.	Проверьте подключение двигателя Проверьте датчики тока Замените плату управления
ETH2	Ошибка Короткое замыкание 2	Короткое замыкание выхода ПЧ на землю. Ошибка в цепи обнаружения тока.	Проверьте подключение двигателя Проверьте датчики тока Замените плату управления
dEu	Ошибка Отклонение скорости	Слишком большая нагрузка.	Проверьте нагрузку. Увеличить время обнаружения. Проверить, что все параметры управления нормальны.
STo	Ошибка Несогласованность	Параметры управления не установлены для синхронных двигателей. Параметры автонастройки не подходят. ПЧ не подключен к двигателю.	Проверьте нагрузку Проверьте правильность установки параметров управления. Увеличьте время обнаружения несогласованности.
END	Время достигло заводской настройки	Фактическое время работы ПЧ превышает внутренний параметр времени работы.	Запросите поставщика и настройте заново продолжительность работы.
PCE	Сбой связи с панелью управления	Обрыв проводов, подключаемых к панели управления. Провода слишком длинные и подвержены помехам. Существует неисправность цепи в клавиатуре и основной плате.	Проверьте провода панели управления. Проверить окружающую среду и устраните источник помех. Проверьте оборудование и запросите проведение сервисного обслуживания.
DNE	Ошибка загрузки параметров	Обрыв проводов, подключаемых к панели управления. Провода слишком длинные и подвержены помехам. Ошибка хранения данных в панели управления.	Проверьте провода панели управления и убедитесь, есть ли ошибка. Проверьте оборудование и запросите проведение сервисного обслуживания. Повторно загрузите данные в панель управления. В случае повтора обратитесь в сервисную службу компании INVT
LL	Ошибка Электронная недогрузка	ПЧ сообщает о предварительном сигнале по недогрузке, согласно установленным значениям.	Проверьте нагрузку и недогрузку в предупредительной точке.
E-DP	Ошибка связи по протоколу Profibus	Коммуникационный адрес не правильный. Нет согласующего резистора Файлы задания остановлены, нет звука GSD	Проверьте настройки связи
E-NET	Ошибка связи по протоколу Ethernet	Ethernet- адрес задан неправильно. Не выбраны кабели Ethernet. Сильные помехи от окружающей среды.	Проверьте параметры. Проверьте выбор средств коммуникации. Проверить окружающую среду.
E-CAN	Ошибка связи по протоколу CAN	Нет звука при подключении Нет согласующего резистора Сообщение не равномерно	Проверьте подключение Установите согласующий резистор Не соответствующая скорость передачи данных

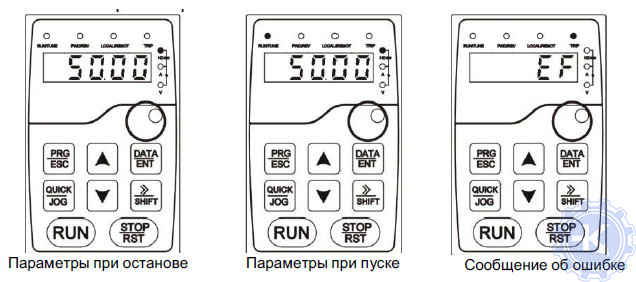

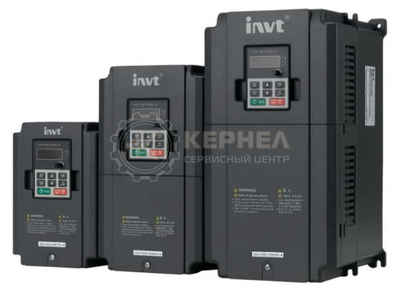

Информационная панель частотного преобразователя INVT

Сброс ошибок частотного преобразователя INVT

Сброс ошибок частотного преобразователя INVT GDXXX осуществляется с помощью кнопки STOP/RST, цифровой вход или путем временного отключения питания и повторного включения частотного преобразователя через некоторое время.

К сожалению далеко не все ошибки можно сбросить или исправить самостоятельно, в некоторых случаях придется обратится в специализированный сервисный центр для устранения неисправности частотного преобразователя с последующим сбросом кода ошибки. Благодаря приведённым выше кодам ошибок частотного преобразователя INVT серии GDXXX с и их расшифровкой вы экономите время и точно знаете о возможности самостоятельного сброса ошибки.

Техническое обслуживание частотных преобразователей INVT

Для продления безаварийного срока эксплуатации частотного преобразователя INVT, впрочем, как и любого другого привода, рекомендуется регулярно проводить техническое обслуживание сложного промышленного оборудования. В таблице ниже мы указали желательную периодичность обслуживания частотного преобразователя INVT.

Периодичность техобслуживания преобразователя

Периодичность обслуживания	Сервисная операция
По необходимости	Чистка радиатора охлаждения
Регулярно	Проверка моментов затяжки клемм ввода/вывода
12 месяцев (если привод хранится)	Зарядка конденсаторов
6 – 24 месяца (в зависимости от условий эксплуатации)	Проверка состояния клемм I/O и силовых клемм Чистка канала охлаждения Проверка состояния вентилятора охлаждения, проверка наличия коррозии на клеммах ввода/вывода, шинах звена постоянного тока и других поверхностях Проверка состояния фильтров дверей при установке привода в шкаф
5 – 7 лет	Замена вентиляторов охлаждения: Основного вентилятора Вентилятора охлаждения шкафа
5 – 10 лет	Замена конденсаторов звена постоянного тока

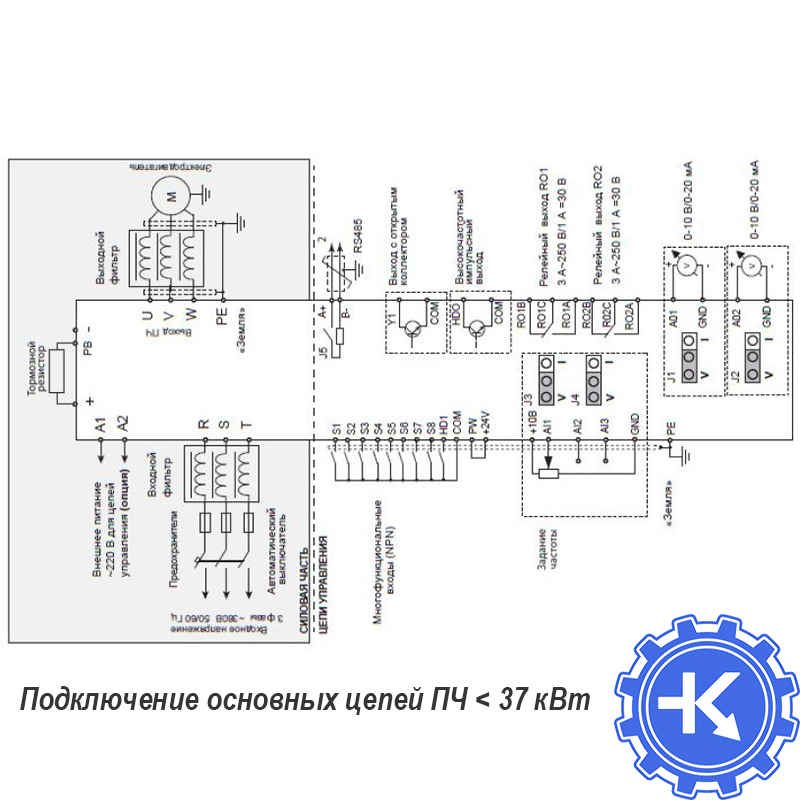

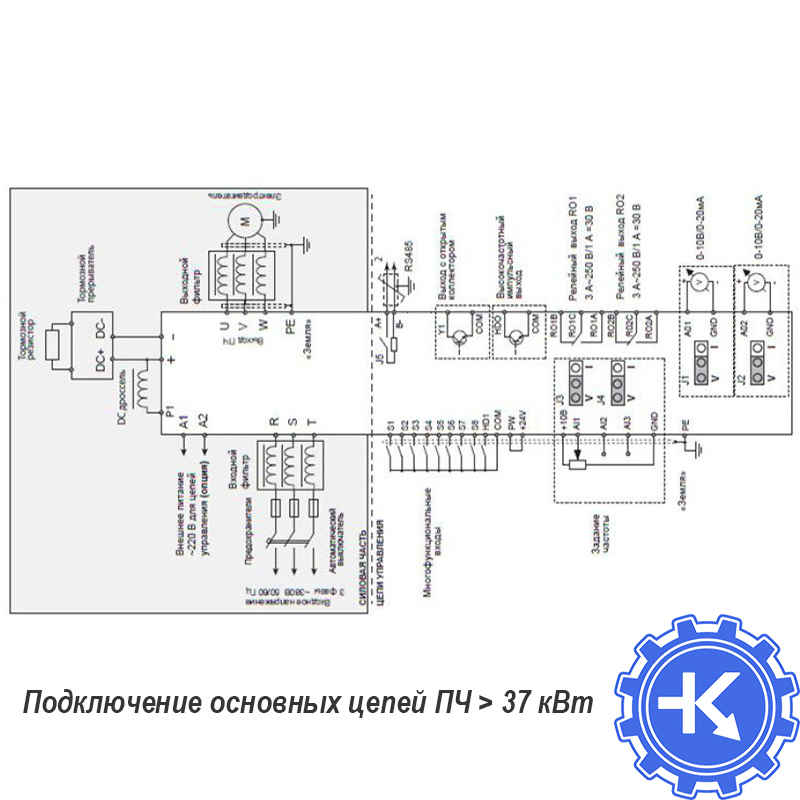

Схемы подключения основных цепей частотного преобразователя INVT серии GDXXX.

Подключение основных цепей ПЧ < 37 кВт	Подключение основных цепей ПЧ > 37 кВт
