Ошибки и ремонт частотных преобразователей HYDROVAR в Вахдате
Ремонт частотных преобразователей HYDROVAR
Ремонт частотного преобразователя HYDROVAR, впрочем, как и ремонт частотников других производителей имеет ряд особенностей в силу своего конструктива. Частотные преобразователи, точнее их начинка делятся на две части:
- Аппаратная часть,
- Программная часть.
Частотники данного производителя не являются исключением из правил, именно поэтому ремонт частотного преобразователя HYDROVAR имеет точно такой же ряд особенностей, как и у других преобразователей.
Диагностировать ту или иную неисправность помогают коды ошибок частотного преобразователя, которые отображаются на небольшом дисплее, расположенном на лицевой панели привода. Коды ошибок частотного преобразователя HYDROVAR в зависимости от серии описаны в инструкции, пользователя которые можно скачать с нашего сайта.
Ремонт частотных преобразователей HYDROVAR в Вахдате, как и любых других преобразователей, выпущенных под другими брендами, всегда начинается с аппаратной части, после успешного ремонта аппаратной части наступает очередь программной.
Настройка частотного преобразователя HYDROVAR также прописана в инструкции завода производителя, для каждой серии частотных преобразователей настройка будет индивидуальной, так как каждая линейка преобразователей решает свои собственные задачи, этим обусловливается широкая номенклатура данного промышленного оборудования.
Ремонт частотных преобразователей HYDROVAR в сервисном центре
Компания «Кернел» производит ремонт частотных преобразователей HYDROVAR в Вахдате с 2002 года. За время существования компании наши сотрудники накопили колоссальный опыт в ремонте преобразователей частоты такого известного производителя как HYDROVAR. Ремонт подобного промышленного оборудования ответственное и сложное занятие, требующие максимальной отдачи, профессионализма и максимально полной материальной базе.
Специалисты нашего сервисного центра максимальное внимание уделяют качеству исполнения ремонта, программирования и настройке промышленных преобразователей частоты, не зависимо от производителя данного промышленного оборудования. Именно поэтому мы смело даем гарантию на все выполненные работы шесть месяцев.
Ремонт частотных преобразователей HYDROVAR в Вахдате производится исключительно с использованием оригинальных запасных частей, на компонентном уровне с применением высокотехнологичного диагностического оборудования, квалифицированным персоналом с инженерным образованием.
В случае выхода из строя преобразователя частоты на вашем производстве либо появились проблемы с приводом, которые вы не можете решить самостоятельно, мы всегда рады вам помочь. Специалисты нашего сервисного центра в минимальные сроки проведут глубокую диагностику с последующим ремонтом частотного преобразователя HYDROVAR.
Инженеры сервисного центра выполняют качественный ремонт частотных преобразователей HYDROVAR всех серий, когда-либо выпускаемых компанией.
Серии частотных преобразователей HYDROVAR |
Типы частотных преобразователей HYDROVAR |
Lowara HVL2.015 |
HVL2.015-A0010 |
Lowara HVL2.022 |
HVL2.022-A0010 |
Lowara HVL2.030 |
HVL2.030-A0010 |
Lowara HVL2.040 |
HVL2.040-A0010 |
Lowara HVL4.015 |
HVL4.015-A0010 |
Lowara HVL4.022 |
HVL4.022-A0010 |
Lowara HVL4.030 |
HVL4.030-A0010 |
Lowara HVL4.040 |
HVL4.040-A0010 |
Lowara HVL4.055 |
HVL4.055-A0010 |
Lowara HVL4.075 |
HVL4.075-A0010 |
Lowara HVL4.110 |
HVL4.110-A0010 |
Lowara HVL4.150 |
HVL4.150-A0010 |
Lowara HVL4.185 |
HVL4.185-A0010 |
Lowara HVL4.220 |
HVL4.220-A0010 |
В данной таблице присутствуют далеко не все частотные преобразователи HYDROVAR ремонт которых предлагает наш сервисный центр.
Настройка частотного преобразователя HYDROVAR, программирование
Настройка частотных преобразователей HYDROVAR (программирование) происходит в рамках установленных производителем правил, существует общий алгоритм по программированию (настройке частотных преобразователей), относящийся ко всем производителям данного промышленного оборудования. Ниже представлена пошаговая инструкция по настройке частотных преобразователей HYDROVAR.
- Выбор режима управления приводом HYDROVAR (управление по показанию датчиков, дистанционное управление, дистанционное управление).
- В случае использования отдельного (выносного) монитора, настраивается вывод на него технической информации.
- Далее определяем конфигурацию подключения серводвигателя. На данной стадии задаются такие параметры как- возможность применения обратной связи либо без ее применения, а в память блока заносятся данные по: величине крутящего момента, мощности потребителей, номинальное значения частоты, напряжение, ток и скорости вращения ротора.
- Программируется минимально допустимая величина напряжения и частоты, а также время ускорения ротора от ноля до номинального значения.
- И в завершении, в программу управления частотным преобразователем HYDROVAR вносятся функциональные данные со значениями отдельных клемм и особенностями сигналов. Отмечаются действия оборудования, выполняющиеся автоматически при отсутствии информации поступающей в оперативном режиме с датчика.
В некоторых частотниках существует пункт наличия/отсутствия фильтра в цепи питания двигателя. Этот пункт отвечает за подключение различных видов нагрузок, в том случае, когда возможно выбрать нормальное или инверсное изменение частоты при повышении уровня сигнала обратной связи.
Все настройки частотных преобразователей HYDROVAR приведены в технической документации ниже в удобном формате (PDF) который можно скачать на свой компьютер, распечатать или просто открыть на нашем сайте.
Коды ошибок частотного преобразователя HYDROVAR
В процессе работы выходит из строя даже самое надежное промышленное оборудование. В данной статье мы приведем ошибки частотного преобразователя HYDROVAR, а точнее HYDROVAR серий HVL 2.015 – HVL 4.220. Частотники в наше время, нашли широкое применение абсолютно во всех сферах промышленности, управляя как мини моторами в оргтехнике, так и гигантскими двигателями в горнодобывающей промышленности.
Для простоты общения со столь сложной электроникой все частотные преобразователи оснащены небольшими дисплеями с помощью которых выводятся информационные сообщения с кодами ошибок, расшифровав которые можно сразу же узнать причину ее возникновения. Если учесть распространенность данной промышленной электроники, то появляется острая нужда в расшифровке кодов ошибок частотных преобразователей. В этой статье мы рассмотрим одного из самых известных производителей промышленной электроники имеющему уважение во всем мире, HYDROVAR.
Существует несколько видов ошибок, некоторые из них можно устранить автоматически, а некоторые возможно исправить только, обратившись в специализированный сервисный центр. В таблицах ниже приведены коды ошибок частотного преобразователя HYDROVAR HVL 2.015 – HVL 4.220 и их расшифровка.
Обязательно должны соблюдаться все рекомендации, изложенные в инструкции по монтажу и эксплуатации насосов, в особенности требования по технике безопасности!
Ошибки частотных преобразователей HYDROVAR серий HVL 2.015 – HVL 4.220
Ошибка |
Причина |
Проверьте следующее: |
ПЕРЕГРУЗКА ОШИБКА 12 |
Предельное значение мощности превышено Слишком высокий ток двигателя (обнаружено медленное нарастание). |
рабочая точка или значение P245 Макс. частота слишком высокое. Также проверьте значение P265 УСКОР. |
ПЕРЕНАПРЯЖЕНИЕ ОШИБКА 13 |
Слишком высокое напряжение. |
Если ошибка связана с питанием/ напряжением в сети, необходимо установить сетевые фильтры, линейные индукторы или резистивно-емкостные элементы. |
ПЕРЕГРЕВ ИНВЕРТОРА ОШИБКА 14 |
Слишком высокая температура внутри устройства. |
|
ТЕПЛОЗАЩ. ДВИГ./ ВНЕШ. ОШИБКА 15 |
PTC-датчик достиг температуры размыкания. |
|
СБОЙ ФАЗЫ ОШИБКА 16 |
Одна фаза питания не работает. |
|
ПОНИЖЕННОЕ НАПРЯЖЕНИЕ |
Слишком низкое напряжение. |
|
ПОТЕРЯ СВЯЗИ |
Связь между блоком питания и панелью управления работает неправильно. |
Проверьте правильность соединения между блоком питания и панелью управления. |
НЕДОСТАТОК ВОДЫ ОШИБКА 21 |
Разомкнуто соединение датчика низкого уровня воды (клеммы X3/11-12). Датчик включен только при работающем насосе. |
Если датчик не используется, замкните накоротко клеммы X3/11-12.1 |
МИН. ПОРОГ ОШИБКА 22 |
Заданное значение параметра P605 МИН.ПОРОГ не достигнуто за установленное значение P610 ЗАДЕРЖ.ОТКЛ.. |
|
СБОЙ ДАТЧИКА 1, ФАКТ. ЗНАЧ. ДАТЧИК 1 ОШИБКА 23 |
Сигнал датчика на клеммах X3/2 менее 4 мА (значение, которое должен обеспечить включенный датчик). |
|
СБОЙ ДАТЧИКА 2, ФАКТ. ЗНАЧ. ДАТЧИК 2 ОШИБКА 24 |
Сигнал датчика на клеммах X3/4 менее 4 мА (значение, которое должен обеспечить включенный датчик). |
|
УСТАВКА 1 I < 4 мА, УСТАВКА 1 I < 4 мА ОШИБКА 25 |
Вход сигнала тока активен, но сигнал 4– 20 мА не подключен. |
|
УСТАВКА 2 I < 4 мА, УСТАВКА 2 I < 4 мА ОШИБКА 26 |
Вход сигнала тока активен, но сигнал 4– 20 мА не подключен. |
|
ОШИБКА 1 |
ОШИБКА EEPROM, сбой блока данных |
Выполните сброс устройства. При повторном сообщении об ошибке замените панель управления. |
ОШИБКА 4 |
Ошибка кнопки (например, зажатая клавиша) |
Проверьте все нажимные кнопки. В случае неисправности кнопок замените плату дисплея. |
ОШИБКА 5 |
ОШИБКА EPROM, ошибка контрольной суммы |
Выполните сброс устройства. При повторном сообщении об ошибке замените панель управления. |
ОШИБКА 6 |
Ошибка программы: ошибка устройства обеспечения безопасности |
Выполните сброс устройства. При повторном сообщении об ошибке замените панель управления. |
ОШИБКА 7 |
Ошибка программы: ошибка импульса процессора |
Выполните сброс устройства. При повторном сообщении об ошибке замените панель управления. |
ОШИБКА В КОДЕ |
Ошибка в коде: неверная команда процессора |
Проверьте следующее:
|
Внутренние ошибки (отображаются на дисплее или красным индикатором). Для сброса ошибок необходимо отключить питание более чем на 60 секунд. Если сообщение об ошибке по-прежнему отображается на дисплее, обратитесь к дистрибьютору и предоставьте подробное описание ошибки.
Преобразователь частоты разработан таким образом, что он пытается избежать аварийных отключений путем ограничения момента, перенапряжения и т.п.
Появление сбоев при вводе в эксплуатацию или вскоре после него обычно свидетельствует о неверной настройке или неправильном подключении.
Возникновение неисправностей или проблем после длительного режима бесперебойной работы обычно происходит по причине изменений в системе или ее окружении (например, в результате износа).
Дополнительную информацию по частотным преобразователям HYDROVAR можно посмотреть и скачать в файлах ниже.
Частотный преобразователь HYDROVAR, скачать инструкции по эксплуатации
Ниже вы можете скачать руководства по эксплуатации частотных преобразователей HYDROVAR для всех серий, когда-либо выпущенных данным производителем.
Частотный преобразователь HYDROVAR HVL 2.015 – HVL 4.220 инструкция |
![]() |

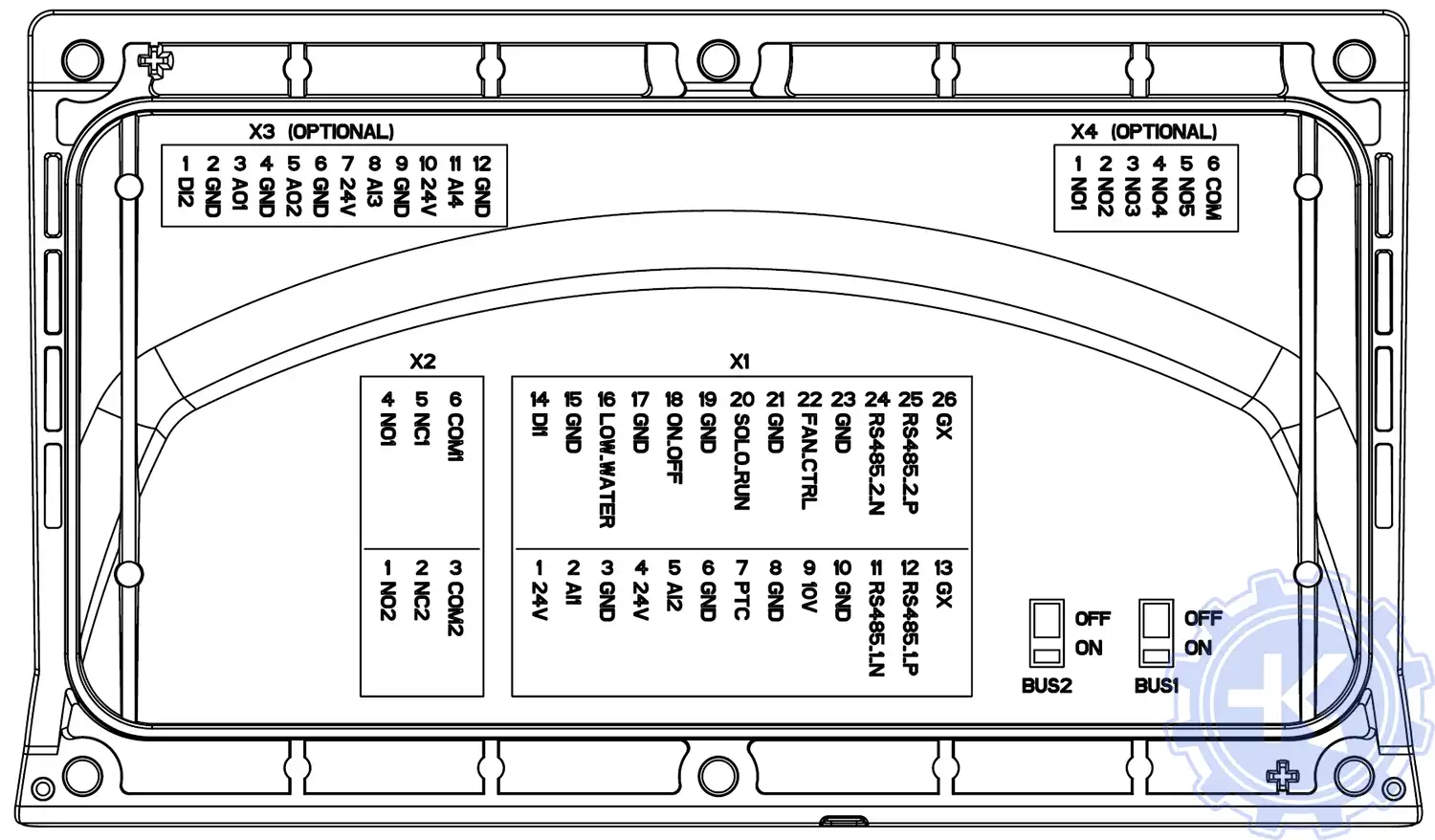

Клеммы управления частотного преобразователя HYDROVAR
Открутите 6 винтов, которыми крепится пластмассовая крышка устройства Hydrovar, и снимите ее, а затем подсоедините провод к клеммам управления, как описывается в последующих пунктах. В справочных целях схема электропроводки также нанесена на обратную сторону пластмассовой крышки.
Крышка клеммных разъемов частотного преобразователя HYDROVAR |
![]() |
