Ремонт частотных преобразователей LS
Ремонт частотного преобразователя LG, впрочем, как и ремонт частотников других производителей имеет ряд особенностей в силу своего конструктива. Частотные преобразователи, точнее их начинка делятся на две части:
- Аппаратная часть,
- Программная часть.
Частотники данного производителя не являются исключением из правил, именно поэтому ремонт частотного преобразователя LS имеет точно такой же ряд особенностей, как и у других преобразователей.
Диагностировать ту или иную неисправность помогают коды ошибок частотного преобразователя, которые отображаются на небольшом дисплее, расположенном на лицевой панели привода. Коды ошибок частотного преобразователя LS в зависимости от серии описаны в инструкции, пользователя которые можно скачать с нашего сайта.
Ремонт частотных преобразователей LS в Жлобине, как и любых других преобразователей, выпущенных под другими брендами, всегда начинается с аппаратной части, после успешного ремонта аппаратной части наступает очередь программной.
Настройка частотного преобразователя LS также прописана в инструкции завода производителя, для каждой серии частотных преобразователей настройка будет индивидуальной, так как каждая линейка преобразователей решает свои собственные задачи, этим обусловливается широкая номенклатура данного промышленного оборудования.
Ремонт частотных преобразователей LS в сервисном центре
Компания «Кернел» производит ремонт частотных преобразователей LS в Жлобине с 2002 года. За время существования компании наши сотрудники накопили колоссальный опыт в ремонте преобразователей частоты такого известного производителя как LG. Ремонт подобного промышленного оборудования ответственное и сложное занятие, требующие максимальной отдачи, профессионализма и максимально полной материальной базе.
Специалисты нашего сервисного центра максимальное внимание уделяют качеству исполнения ремонта, программирования и настройке промышленных преобразователей частоты, не зависимо от производителя данного промышленного оборудования. Именно поэтому мы смело даем гарантию на все выполненные работы шесть месяцев.
Ремонт частотных преобразователей LS в Жлобине производится исключительно с использованием оригинальных запасных частей, на компонентном уровне с применением высокотехнологичного диагностического оборудования, квалифицированным персоналом с инженерным образованием.
В случае выхода из строя преобразователя частоты на вашем производстве либо появились проблемы с приводом, которые вы не можете решить самостоятельно, мы всегда рады вам помочь. Специалисты нашего сервисного центра в минимальные сроки проведут глубокую диагностику с последующим ремонтом частотного преобразователя LS.
Инженеры сервисного центра выполняют качественный ремонт частотных преобразователей LS всех серий, когда-либо выпускаемых компанией.
LS-iH |
SV030iH-2, SV045iH-2, SV030iH-4, SV045iH-4, SV075iH-4, SV110iH-4, SV160iH-4, SV037iH-2, SV055iH-2, SV037iH-4, SV055iH-4 |
LS-iS5 |
SV008iS5-4, SV015iS5-4, SV022iS5-4, SV037iS5-4, SV055iS5-4, SV075iS5-4, SV110iS5-4, SV185iS5-4, SV150iS5-4, SV220iS5-4 |
LS-iV5L |
LSLV055iV5L-4, LSLV110iV5L-4, LSLV150iV5L-4, LSLV185iV5L-4, LSLV220iV5L-4 |
LS-iV5 |
SV022iV5-2, SV037iV5-2, SV055iV5-2, SV075iV5-2, SV110iV5-2, SV150iV5-2, SV185iV5-2, SV220iV5-2, SV022iV5-4, SV037iV5-4 |
LS-MV-VFD |
LSMV033S200, LSMV033S750, LSMV030F300, LSMV030F500, LSMV041F500, LSMV041F950, LSMV066S800, LSMV060F20H, LSMV100F45H |
LS-iE5 |
SV001iE5-1, SV002iE5-1, SV004iE5-1, SV001iE5-2, SV002iE5-2, SV004iE5-2, |
LS-iG5A |
SV004IG5A-1, SV008IG5A-1, SV015IG5A-1, SV004IG5A-4, SV008IG5A-4, SV015IG5A-4, SV022IG5A-4, SV037IG5A-4, SV040IG5A-4, |
LS-iP5A |
SV055iP5A-4, SV075iP5A-4, SV110iP5A-4, SV150iP5A-4, SV185iP5A-4, SV220iP5A-4, SV300iP5A-4, SV370iP5A-4, SV550iP5A-4 |
LS-iS7 |
SV0008iS7, SV0015iS7, SV0022iS7, SV0037iS7, SV0055iS7, SV0075iS7, SV0110iS7, SV0150iS7, SV0185iS7, SV0220iS7 |
LS-S100 |
LSLV0004S100, LSLV0015S100, LSLV0037S100, LSLV0055S100, LSLV0075S100, LSLV0110S100, LSLV0150S100, LSLV0185S100, |
LS-iC5 |
SV004iC5-1F, SV008iC5-1, SV015iC5-1, SV022iC5-1 |
В данной таблице присутствуют далеко не все частотные преобразователи и инверторы LS ремонт которых предлагает наш сервисный центр.
Настройка частотного преобразователя LS, программирование
Настройка частотных преобразователей LS (программирование) происходит в рамках установленных производителем правил, существует общий алгоритм по программированию (настройке частотных преобразователей), относящийся ко всем производителям данного промышленного оборудования. Ниже представлена пошаговая инструкция по настройке частотных преобразователей LS.
- Выбор режима управления приводом LS (управление по показанию датчиков, дистанционное управление, дистанционное управление).
- В случае использования отдельного (выносного) монитора, настраивается вывод на него технической информации.
- Далее определяем конфигурацию подключения серводвигателя. На данной стадии задаются такие параметры как- возможность применения обратной связи либо без ее применения, а в память блока заносятся данные по: величине крутящего момента, мощности потребителей, номинальное значения частоты, напряжение, ток и скорости вращения ротора.
- Программируется минимально допустимая величина напряжения и частоты, а также время ускорения ротора от ноля до номинального значения.
- И в завершении, в программу управления частотным преобразователем LS вносятся функциональные данные со значениями отдельных клемм и особенностями сигналов. Отмечаются действия оборудования, выполняющиеся автоматически при отсутствии информации поступающей в оперативном режиме с датчика.
В некоторых частотниках существует пункт наличия/отсутствия фильтра в цепи питания двигателя. Этот пункт отвечает за подключение различных видов нагрузок, в том случае, когда возможно выбрать нормальное или инверсное изменение частоты при повышении уровня сигнала обратной связи.
Все настройки частотных преобразователей LS приведены в технической документации ниже в удобном формате (PDF) который можно скачать на свой компьютер, распечатать или просто открыть на нашем сайте.
Коды ошибок частотного преобразователя LS
В процессе работы выходит из строя даже самое надежное промышленное оборудование. В данной статье мы приведем ошибки частотного преобразователя LG, а точнее LG серии LS. Частотники в наше время, нашли широкое применение абсолютно во всех сферах промышленности, управляя как мини моторами в оргтехнике, так и гигантскими двигателями в горнодобывающей промышленности.
Для простоты общения со столь сложной электроникой все частотные преобразователи оснащены небольшими дисплеями с помощью которых выводятся информационные сообщения с кодами ошибок, расшифровав которые можно сразу же узнать причину ее возникновения. Если учесть распространенность данной промышленной электроники, то появляется острая нужда в расшифровке кодов ошибок частотных преобразователей. В этой статье мы рассмотрим одного из самых известных производителей промышленной электроники имеющему уважение во всем мире, LG.
Существует несколько видов ошибок, некоторые из них можно устранить автоматически, а некоторые возможно исправить только, обратившись в специализированный сервисный центр. В таблицах ниже приведены коды ошибок частотного преобразователя LS iH и их расшифровка.
Обязательно должны соблюдаться все рекомендации, изложенные в инструкции по монтажу и эксплуатации насосов, в особенности требования по технике безопасности!
При срабатывании защиты преобразователь отключает выходы и выдает сообщение об ошибке в [DRV 05]. Информация о двух последних ошибках хранится в [I/O 46] и [I/O 47].
Ошибки частотных преобразователей LS iH
Код ошибки |
Защитная функция |
Описание |
OC Tip |
Защита от короткого замыкания |
Преобразователь отключает выходы, если выходной ток больше 200% от номинального тока преобразователя. |
GF Trip |
Ошибка заземления |
Преобразователь отключает выходы, если ток утечки на «землю» превышает установленное значение. При пробое изоляции также может сработать защита от короткого замыкания. |
OV Trip |
Защита от перенапряжений в звене постоянного тока |
Преобразователь отключает выходы, если напряжение звена постоянного тока превышает допустимое значение. Ошибка может возникнуть вследствие торможения двигателя в генераторном режиме или из-за недопустимого повышения напряжения питающей сети. |
OC Limit |
Защита от перегрузки |
Преобразователь отключает выходы, если выходной ток превышает значение, установленное в [FUN 49], и время его протекания больше установленного в [FUN 50] |
Fuse Open |
Предохранитель |
При сбое в силовой цепи сгорел предохранитель. |
Over Heat |
Перегрев радиатора |
Преобразователь отключает выходы, если температура радиатора превышает установленное значение. |
ETH |
Электронное термореле |
Электронное термореле преобразователя определяет перегрев двигателя, и преобразователь отключает выходы. Электронное термореле нельзя использовать при одновременном подключении к преобразователю нескольких двигателей. Параметры срабатывания защиты задаются в [FUN52]. |
EXT Trip |
Внешний сбой |
Функция используется, если необходимо отключить преобразователь при внешней ошибке. |
LV Trip |
Защита от понижения напряжения питания |
Преобразователь отключает выходы, ели напряжение звена постоянного тока ниже допустимой величины вследствие низкого напряжения питания. |
SC Trip |
Короткое замыкание в IGBT |
Преобразователь выключает выходы, если произошло короткое замыкание в IGBT – транзисторах или выходной цепи. |
BX |
Внешнее отключение |
Используется для аварийного отключения преобразователя. Преобразователь отключает выходы, если на выход BX подан сигнал, и возобновляет работу, если сигнал снимается. |
Inv. OLT |
Времятоковая защита |
Преобразователь отключает выходы, если выходной ток превышает номинальный ток в течение времени, превышающего установленное значение. (150% для 1 мин, 200% для 0.5 сек). |
M/C Fail |
Неисправность магнитного пускателя |
Преобразователь отключает выходы, если неисправен магнитный пускатель. |
Для сброса ошибки нажмите клавишу [RESET], или подайте сигнал на клемму [RST] или выключите и включите входное питание.
Преобразователь частоты разработан таким образом, что он пытается избежать аварийных отключений путем ограничения момента, перенапряжения и т.п.
Появление сбоев при вводе в эксплуатацию или вскоре после него обычно свидетельствует о неверной настройке или неправильном подключении.
Возникновение неисправностей или проблем после длительного режима бесперебойной работы обычно происходит по причине изменений в системе или ее окружении (например, в результате износа).
Дополнительную информацию по частотным преобразователям LS можно посмотреть и скачать в файлах ниже.
Частотный преобразователь LS, скачать инструкции по эксплуатации
Ниже вы можете скачать руководства по эксплуатации частотных преобразователей LS
Частотный преобразователь LS iH инструкция |
Скачать PDF |
Частотный преобразователь LS iS5 инструкция |
Скачать PDF |
Частотный преобразователь LS iV5L инструкция |
Скачать PDF |
Частотный преобразователь LS iV5 инструкция |
Скачать PDF |
Частотный преобразователь LS MV VFD инструкция |
Скачать PDF |
Частотный преобразователь LS iE5 инструкция |
Скачать PDF |
Частотный преобразователь LS iG5A инструкция |
Скачать PDF |
Частотный преобразователь LS iP5 инструкция |
Скачать PDF |
Частотный преобразователь LS iS7 инструкция |
Скачать PDF |
Частотный преобразователь S100(0.4-22kW) инструкция |
Скачать PDF |
Частотный преобразователь LS S100(30-75kW) инструкция |
Скачать PDF |
Частотный преобразователь LS iC5 инструкция |
Скачать PDF |

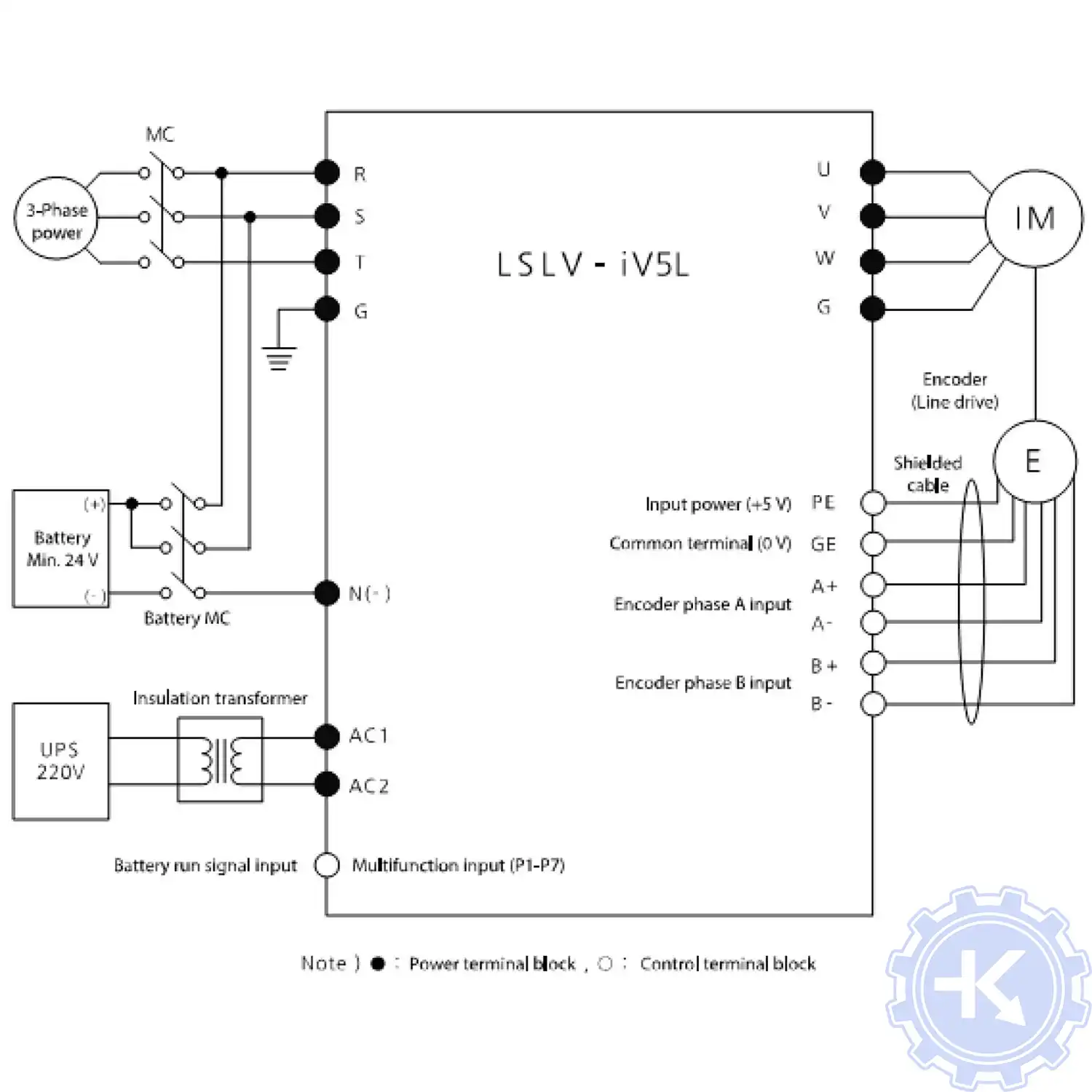

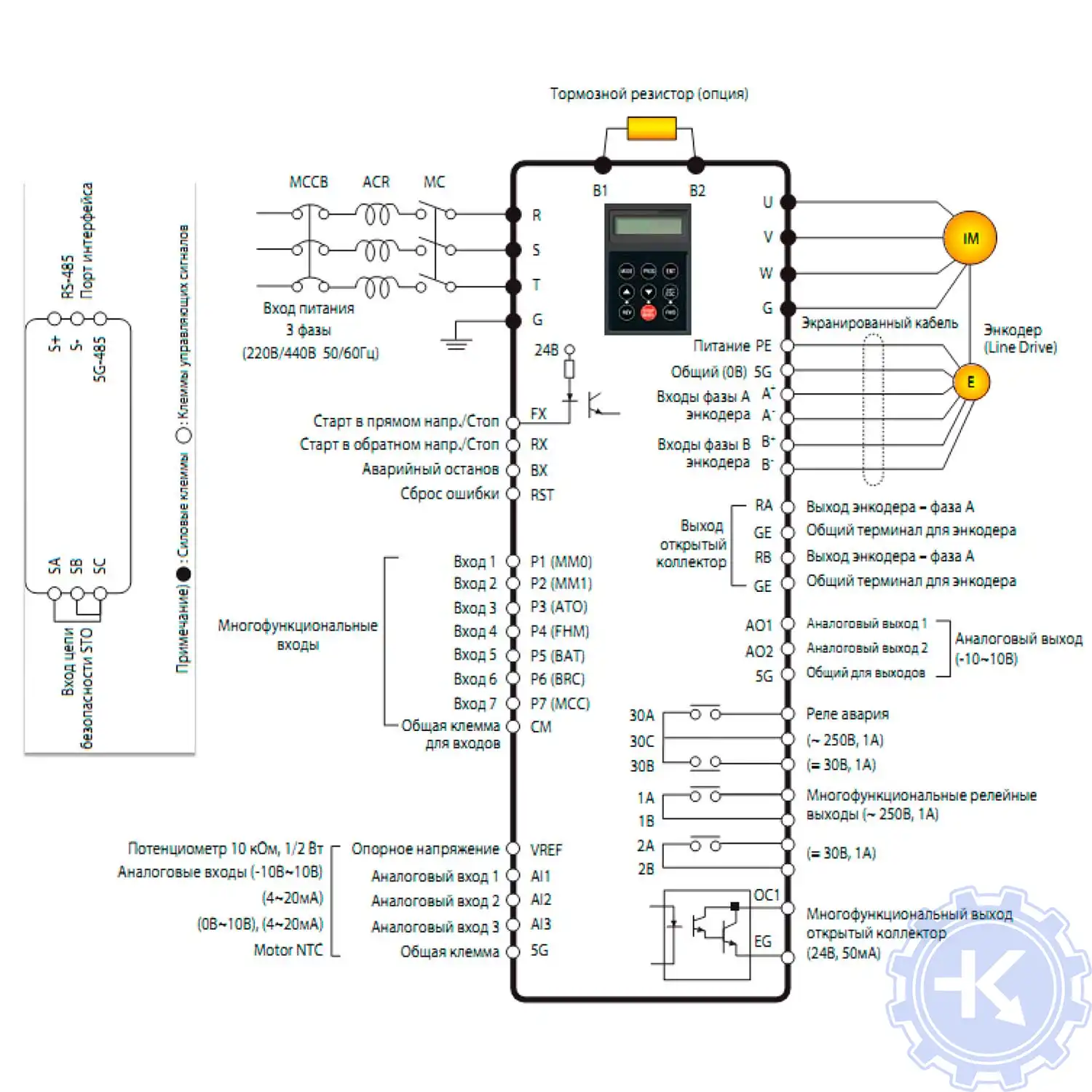

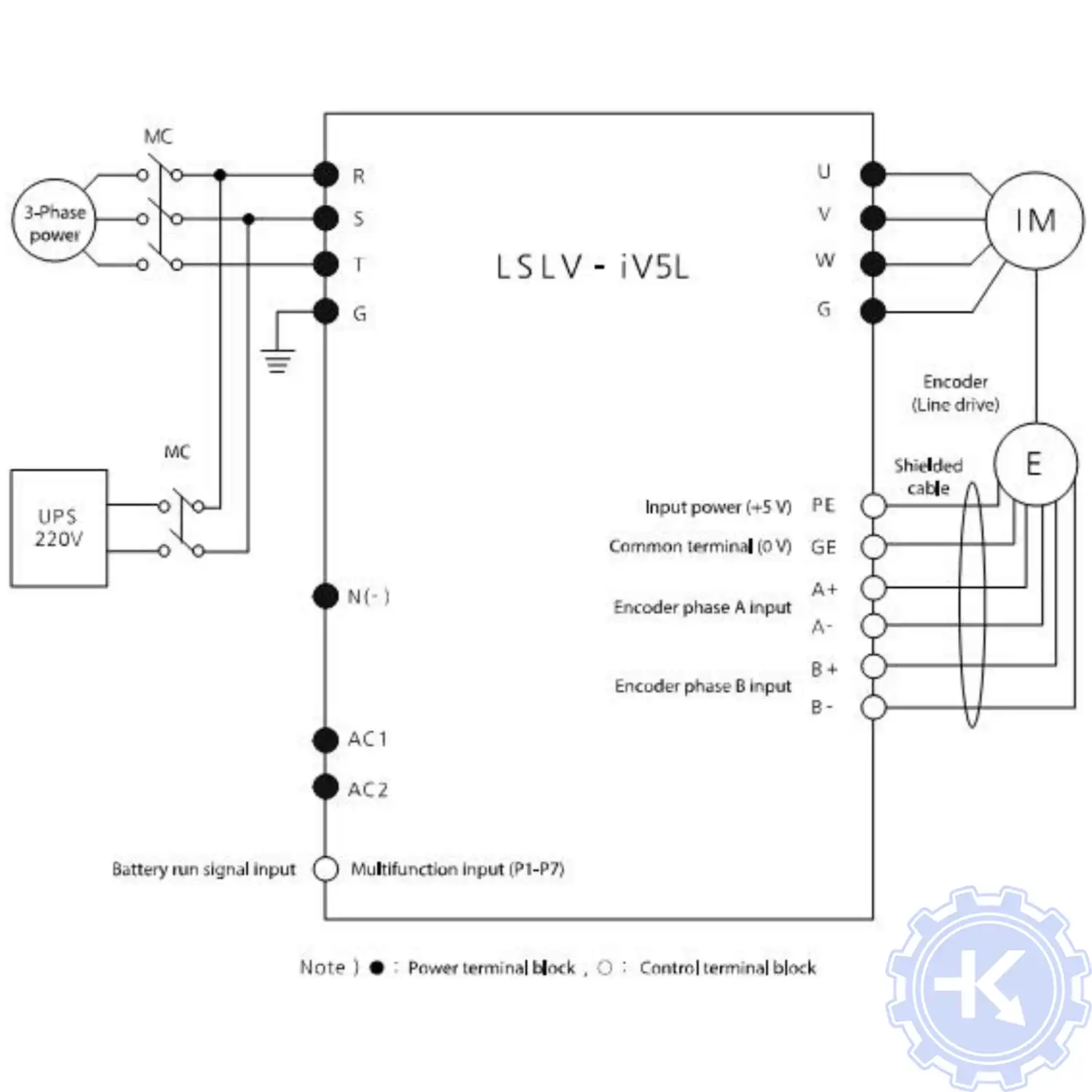

Схемы подключения частотного преобразователя LS
Схемы подключений частотных преобразователей LS могут, отличатся друг от друга даже если эти преобразователи относятся ко одной линейке. Схема подключения преобразователя зависит от многих факторов таких как потребляемая частотным преобразователем нагрузка или питающая сеть к которой подключается частотник 200V – 380V и конечно же зависит от CPU в паре, с которым предполагается работа преобразователя.
Другие схемы подключений частотных преобразователей LS вы найдете в руководстве пользователя.
